Спосіб зведення монолітних стін та пересувна опалубка для його реалізації

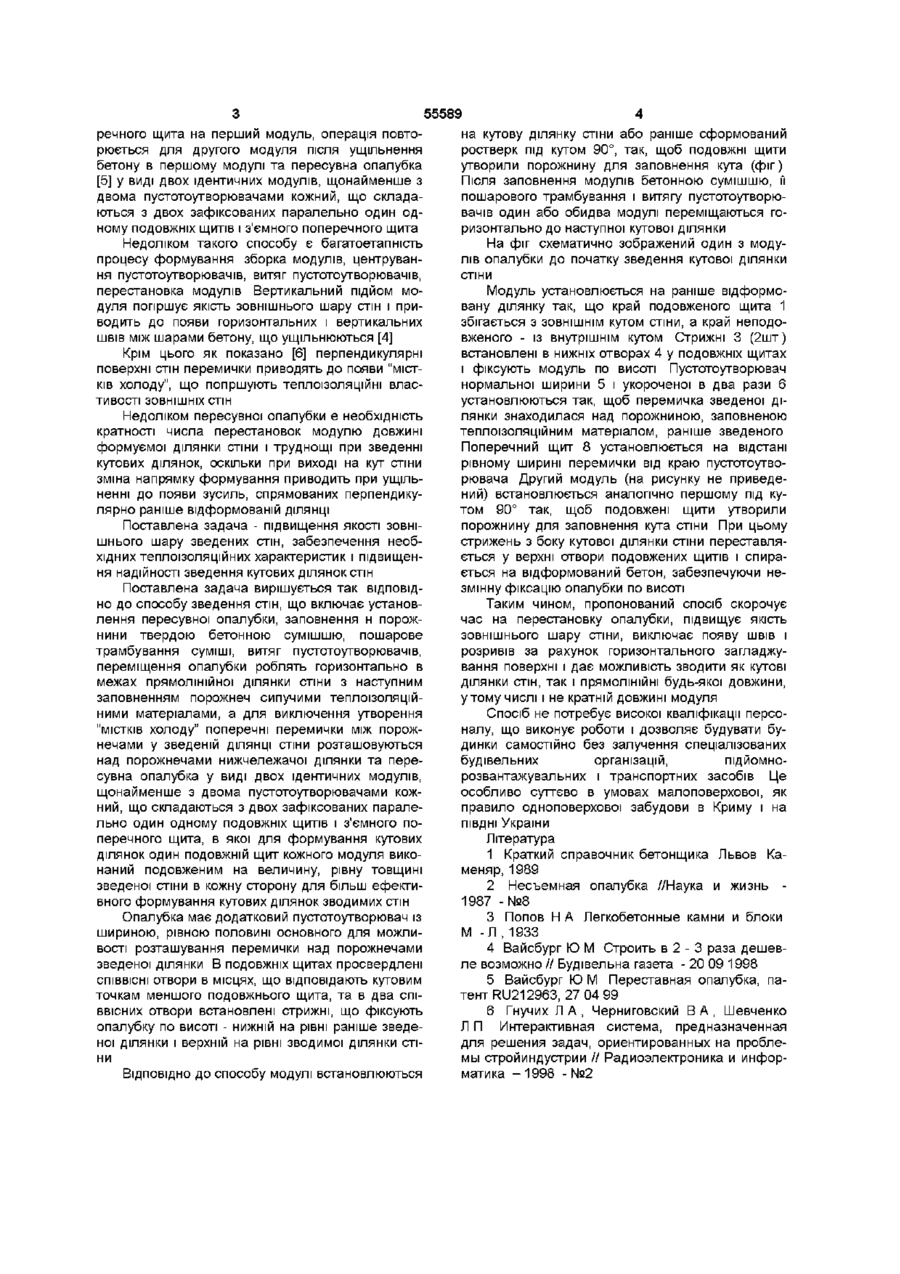

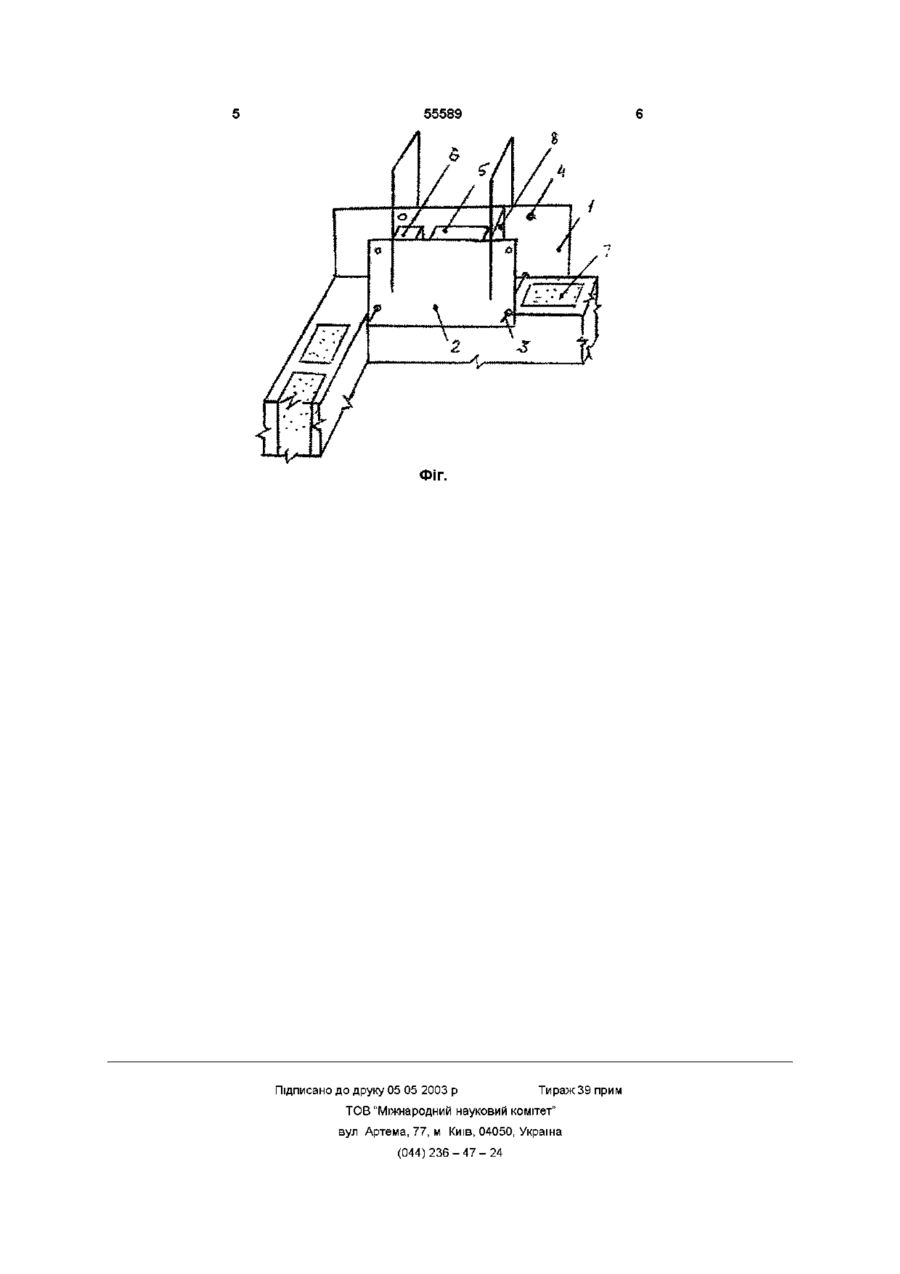

1 Спосіб зведення монолітних стін, що включає установлення пересувної опалубки, заповнення її порожнини твердою бетонною сумішшю, пошарове трамбування суміші, витяг пустотоутворювачів, переміщення опалубки, який відрізняється тим, що переміщення опалубки виконують горизонтально в межах прямолінійної ділянки стіни, а один подовжній щит кожного модуля, виконаний подовженим на величину, рівну товщині зведеної стіни в кожний бік 2 Спосіб за п 1, який відрізняється тим, що по рожнини заповнюються сипучим теплоізоляційним матеріалом та поперечні перемички зводимої ділянки стіни розташовуються над заповненими порожнинами зведеної раніше ділянки 3 Пересувна опалубка, яка складається з двох ідентичних модулів щонайменше з двома пустотоутворювачами кожний, що складаються з двох зафіксованих паралельно один одному подовжніх щитів і знімного поперечного щита, причому один з подовжніх щитів кожного модуля виконаний подовженим на величину, рівну товщині зведеної стіни в кожний бік та має додатковий пустотоутворювач із шириною, рівною половині основного 4 Опалубка за п 3, яка відрізняється тим, що в подовжніх щитах просвердлені СПІВВІСНІ отвори в місцях, що відповідають кутовим точкам меншого подовжнього щита, та в два СПІВВІСНИХ отвори встановлені стрижні, що фіксують опалубку по висоті - нижній на рівні раніше зведеної ділянки і верхній на рівні зводимої ділянки стіни Винахід відноситься до будівництва, зокрема до способів зведення будинків при монолітному і малоповерховому будівництві Відомий спосіб зведення стін будинків з монолітного бетону чи залізобетону в ЗНІМНІЙ інвентарній опалубці, що включає установку опалубки, заповнення порожнини бетонною сумішшю, й ущільнення, витримку до досягнення розпалубочноі МІЦНОСТІ бетону і розпалубку, як правило в напрямку, перпендикулярному площині стін [1] Недоліком даного способу є необхідність наявності підйомних механізмів для заповнення опалубки і її перестановки, а також витрат на чищення, підготовку опалубки до установки (покриття антиадгезійними змащеннями) і и монтаж, що вимагає високої кваліфікації персоналу Крім того, при застосуванні пластичних сумішей не завжди вдається досягти достатньої якості зовнішнього шару Спосіб зведення стін будинків у незнімній бетонній або залізобетонній опалубці не має цих недоліків, він включає установку і кріплення опалубки, заповнення й бетоном, ущільнення і витримку до досягнення відпускної МІЦНОСТІ [2] Однак недоліком цього способу є необхідність наявності якісних бетонних чи залізобетонних тонкостінних плит, виготовлення яких вимагає наявності підприємств будіндустрм, спеціальних транспортних і монтажних засобів, які запобігають руйнуванню плит при транспортуванні, розвантаженні й установці Можливе зведення стін за допомогою пересувної опалубки у вигляді зовнішньої форми для виготовлення бетонних каменів та блоків [3] Недоліком такої опалубки є наявність незнімних поперечних щитів, що викликає необхідність додаткового заповнення поперечних щілин у СТІНІ бетонною або іншою сумішшю Найбільш близьким по технічній сутності і результату винаходу, що досягається є спосіб зведення стін будинків [4], що включає установлення пересувної опалубки, заповнення й порожнини твердою бетонною сумішшю, пошарове трамбування суміші, витяг пустотоутворювачів та переміщення опалубки підйомом першого модуля вертикально нагору, перестановка його безпосередньо за другим з перестановкою попе 00 ю ю ю 55589 речного щита на перший модуль, операція повторюється для другого модуля після ущільнення бетону в першому модулі та пересувна опалубка [5] у виді двох ідентичних модулів, щонайменше з двома пустотоутворювачами кожний, що складаються з двох зафіксованих паралельно один одному подовжніх щитів і з'ємного поперечного щита Недоліком такого способу є багатоетапність процесу формування зборка модулів, центрування пустотоутворювачів, витяг пустотоутворювачів, перестановка модулів Вертикальний підйом модуля погіршує якість зовнішнього шару стін і приводить до появи горизонтальних і вертикальних швів між шарами бетону, що ущільнюються [4] Крім цього як показано [6] перпендикулярні поверхні стін перемички приводять до появи "МІСТКІВ холоду", що погіршують теплоізоляційні властивості ЗОВНІШНІХ СТІН Недоліком пересувної опалубки є необхідність кратності числа перестановок модулю довжині формуємої ділянки стіни і труднощі при зведенні кутових ділянок, оскільки при виході на кут стіни зміна напрямку формування приводить при ущільненні до появи зусиль, спрямованих перпендикулярно раніше відформованій ДІЛЯНЦІ Поставлена задача - підвищення якості зовнішнього шару зведених стін, забезпечення необхідних теплоізоляційних характеристик і підвищення надійності зведення кутових ділянок стін Поставлена задача вирішується так ВІДПОВІДНО до способу зведення стін, що включає установлення пересувної опалубки, заповнення н порожнини твердою бетонною сумішшю, пошарове трамбування суміші, витяг пустотоутворювачів, переміщення опалубки роблять горизонтально в межах прямолінійної ділянки стіни з наступним заповненням порожнеч сипучими теплоізоляційними матеріалами, а для виключення утворення "МІСТКІВ холоду" поперечні перемички між порожнечами у зведеній ДІЛЯНЦІ стіни розташовуються над порожнечами нижчележачої ділянки та пересувна опалубка у виді двох ідентичних модулів, щонайменше з двома пустотоутворювачами кожний, що складаються з двох зафіксованих паралельно один одному подовжніх щитів і з'ємного поперечного щита, в якої для формування кутових ділянок один подовжній щит кожного модуля виконаний подовженим на величину, рівну товщині зведеної стіни в кожну сторону для більш ефективного формування кутових ділянок зводимих стін Опалубка має додатковий пустото утворювач із шириною, рівною половині основного для можливості розташування перемички над порожнечами зведеної ділянки В подовжніх щитах просвердлені СПІВВІСНІ отвори в місцях, що відповідають кутовим точкам меншого подовжнього щита, та в два співвісних отвори встановлені стрижні, що фіксують опалубку по висоті - нижній на рівні раніше зведеної ділянки і верхній на рівні зводимої ділянки стіни ВІДПОВІДНО ДО способу модулі встановлюються на кутову ділянку стіни або раніше сформований ростверк під кутом 90°, так, щоб подовжні щити утворили порожнину для заповнення кута (фіг) Після заповнення модулів бетонною сумішшю, її пошарового трамбування і витягу пустотоутворювачів один або обидва модулі переміщаються горизонтально до наступної кутової ділянки На фіг схематично зображений один з модулів опалубки до початку зведення кутової ділянки стіни Модуль установлюється на раніше відформовану ділянку так, що край подовженого щита 1 збігається з ЗОВНІШНІМ кутом стіни, а край неподовженого - із внутрішнім кутом Стрижні 3 (2шт) встановлені в нижніх отворах 4 у подовжніх щитах і фіксують модуль по висоті Пустото утворювач нормальної ширини 5 і укороченої в два рази 6 установлюються так, щоб перемичка зведеної ділянки знаходилася над порожниною, заповненою теплоізоляційним матеріалом, раніше зведеного Поперечний щит 8 установлюється на відстані рівному ширині перемички від краю пустотоутворювача Другий модуль (на рисунку не приведений) встановлюється аналогічно першому під кутом 90° так, щоб подовжені щити утворили порожнину для заповнення кута стіни При цьому стрижень з боку кутової ділянки стіни переставляється у верхні отвори подовжених щитів і спирається на відформований бетон, забезпечуючи незмінну фіксацію опалубки по висоті Таким чином, пропонований спосіб скорочує час на перестановку опалубки, підвищує якість зовнішнього шару стіни, виключає появу швів і розривів за рахунок горизонтального загладжування поверхні і дає можливість зводити як кутові ділянки стін, так і прямолінійні будь-якої довжини, утому числі і не кратній довжині модуля Спосіб не потребує високої кваліфікації персоналу, що виконує роботи і дозволяє будувати будинки самостійно без залучення спеціалізованих будівельних організацій, підйомнорозвантажувальних і транспортних засобів Це особливо суттєво в умовах малоповерхової, як правило одноповерхової забудови в Криму і на ПІВДНІ України Література 1 Краткий справочник бетонщика Львов Каменяр, 1989 2 Несъемная опалубка //Наука и жизнь 1987 -№8 3 Попов Н А Легкобетонные камни и блоки М -Л,1933 4 Вайсбург Ю М Строить в 2 - 3 раза дешевле возможно // Будівельна газета - 20 09 1998 5 Вайсбург Ю М Переставная опалубка, патент RU212963, 27 04 99 6 Гнучих Л А , Черниговский В А , Шевченко Л П Интерактивная система, предназначенная для решения задач, ориентированных на проблемы стройиндустрии // Радиоэлектроника и информатика -1998 - №2 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
