Ковзна опалубка для зведення вторинних облицювань

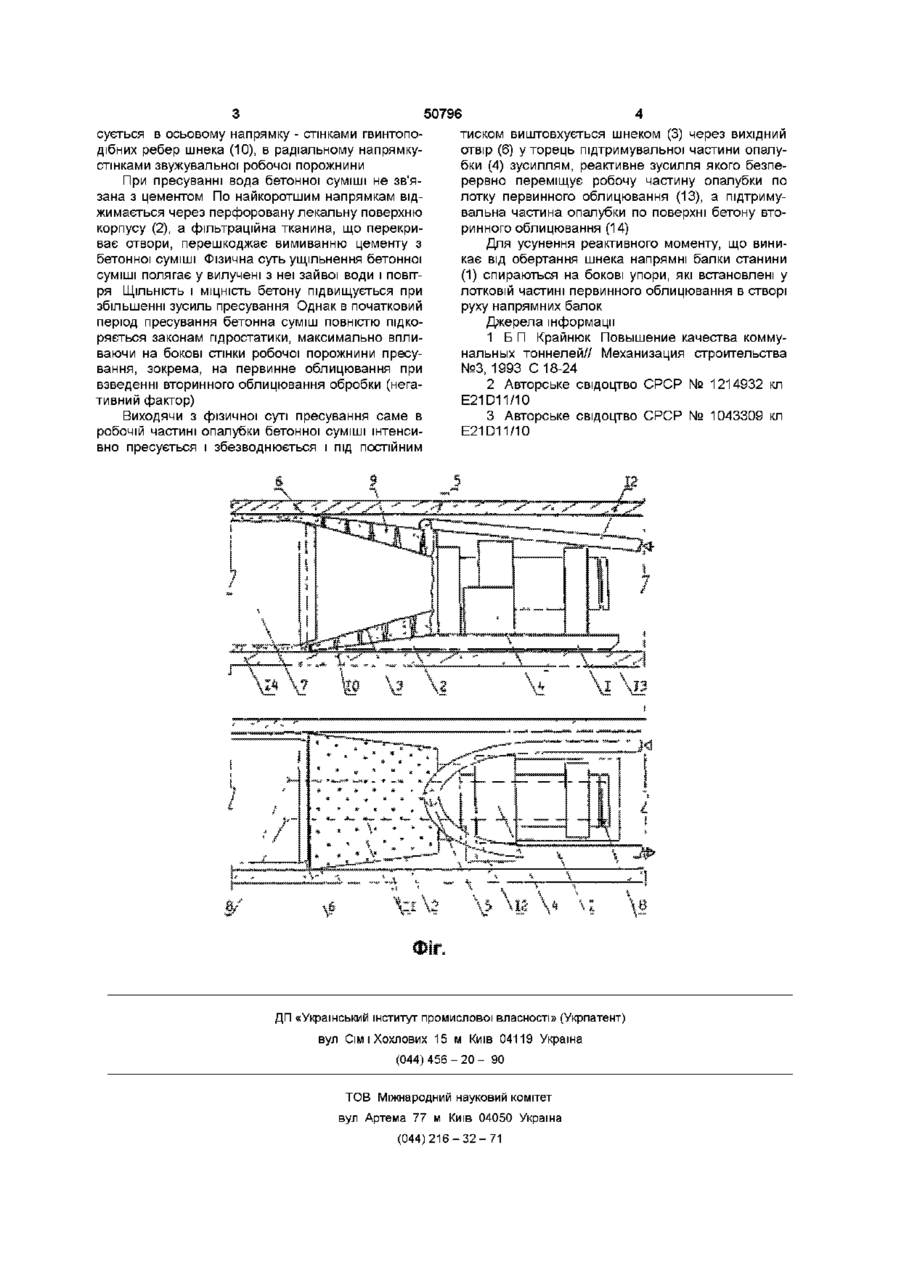

Ковзна опалубка для зведення вторинних облицювань, яка складається з передньої пресу Винахід відноситься до будівництва і може бути використаний для зведення вторинних облицювань в прохідних трубопроводах і тунелях, зокрема, при відновленні і будівництві каналізаційних колекторів діаметром до 1м Для взведення вторинних облицювань з монолітно-пресованого бетону використовуються ВІДОМІ в тунелебудуванні при зведенні первинних облицювань конструкції ковзних опалубок [1,2,3], але ці опалубки не можуть зводити ТОНКОСТІННІ вторинні облицювання Найбільш близька до винаходу з технічної суті є ковзна опалубка [3], яка складається з передньої робочої та задньої підтримувальних частин Робоча частина опалубки виконана у формі двостороннього порожнього циліндра Однак, дана конструкція опалубки пресує бетонну суміш у підтримувальній частині опалубки і щоб вилучити тріщиноутворення або руйнування вторинного облицювання необхідно зменшити величину пресувального зусилля і отже, знижувати МІЦНІСТЬ і ЩІЛЬНІСТЬ бетону вторинного облицю вання, збільшуючи товщину його Задача винаходу - зменшення тиску на первинне облицювання і підвищення ЩІЛЬНОСТІ І МІЦНОСТІ бетону у вторинного облицювання Задача вирішується шляхом створення передньої частини опалубки у формі усіченого конусу, закріпленого на станині-горизонтально розташованих напрямних балках, а робоча порожнина пресування бетонної суміші утворена стінками вальної і задньої формувальної частин, приводу переміщення і напрямних балок, яка відрізняється тим, що у вторинному облицюванні робоча пресувальна частина опалубки виконана в формі зрізаного конуса, горизонтально розташована на напрямних балках і утворена стінками перфорованого корпусу і порожнистого вала шнека, які для здійснення радіально-осьового пресування бетонної суміші взаємно зближуються до вихідного отвору, звужуючи робочу порожнину, а відстань і висота ребер шнека зменшуються корпусу і порожнього вала шнека, які до вихідного отвору взаємно зближуються, а відстань і висота ребер шнека зменшується Лекальна поверхня корпусу перфорована, а отвори перекриті фільтраційною тканиною На фіг зображена опалубка для возведения вторинного облицювання Робоча пресувальна частина опалубки складається із станини (1), корпусу (2), шнека (3), привода переміщення Станина (1) складається не менш - чим з двох напрямних балок Корпус (2) має для бетонної суміші вхідний (5) і вихідний (6) отвори Вихідний отвір (6) відповідає формі торця позаопалубкового простору підтримувальної частини ковзної опалубки (7) Обидві частини ковзної опалубки з'єднані зчепом Робоча порожнина (9) для пресування бетонної суміші утворена стінками корпусу (2) і порожнистого валу шнека (3), які взаємно зближуються до вихідного отвору, при цьому відстань і висота ребер (10) шнека зменшуються Лекальна поверхня корпусу (2) перфорована, а отворі (11) перекриті фільтруючою тканиною Ковзна опалубка при взведенні вторинної обробки працює таким чином Приводом (4) здійснюється обертання шнекового валу (3) Бетонна суміш по бетонопроводу (12) під тиском безперервно подається у вхідний отвір (5) і переміщуються шнеком до вихідного отвору (6) При посуванні бетонної суміші у робочу порожнину (9) вона пре О (О о> 1^ о ю 50796 тиском виштовхується шнеком (3) через вихідний сується в осьовому напрямку - стінками гвинтопоотвір (6) у торець підтримувальної частини опалудібних ребер шнека (10), в радіальному напрямкубки (4) зусиллям, реактивне зусилля якого безпестінками звужувальної робочої порожнини рервно переміщує робочу частину опалубки по При пресуванні вода бетонної суміші не зв'ялотку первинного облицювання (13), а підтримузана з цементом По найкоротшим напрямкам відвальна частина опалубки по поверхні бетону втожимається через перфоровану лекальну поверхню ринного облицювання (14) корпусу (2), а фільтраційна тканина, що перекриває отвори, перешкоджає вимиванню цементу з Для усунення реактивного моменту, що винибетонної суміші Фізична суть ущільнення бетонної кає від обертання шнека напрямні балки станини суміші полягає у вилучені з неї зайвої води і повіт(1) спираються на бокові упори, які встановлені у ря ЩІЛЬНІСТЬ І МІЦНІСТЬ бетону підвищується при лотковій частині первинного облицювання в створі збільшенні зусиль пресування Однак в початковий руху напрямних балок період пресування бетонна суміш повністю підкоДжерела інформації ряється законам гідростатики, максимально впли1 Б П Крайнюк Повышение качества коммуваючи на бокові стінки робочої порожнини пресунальных тоннелей// Механизация строительства вання, зокрема, на первинне облицювання при №3, 1993 С 18-24 взведенні вторинного облицювання обробки (нега2 Авторське свідоцтво СРСР № 1214932 кл тивний фактор) E21D11/10 Виходячи з фізичної суті пресування саме в 3 Авторське свідоцтво СРСР № 1043309 кл робочій частині опалубки бетонної суміші інтенсиE21D11/10 вно пресується і збезводнюється і під постійним ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
