Замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів

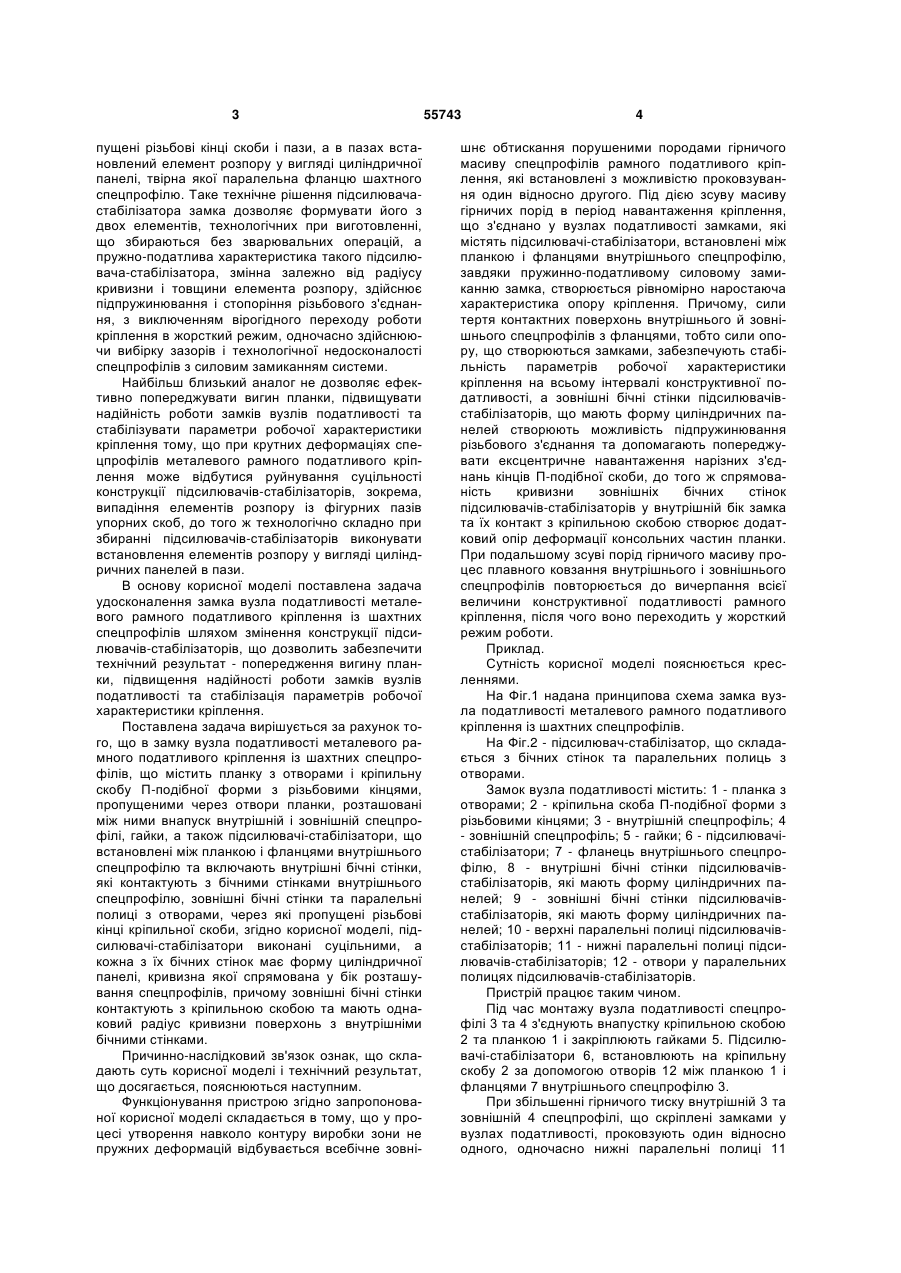

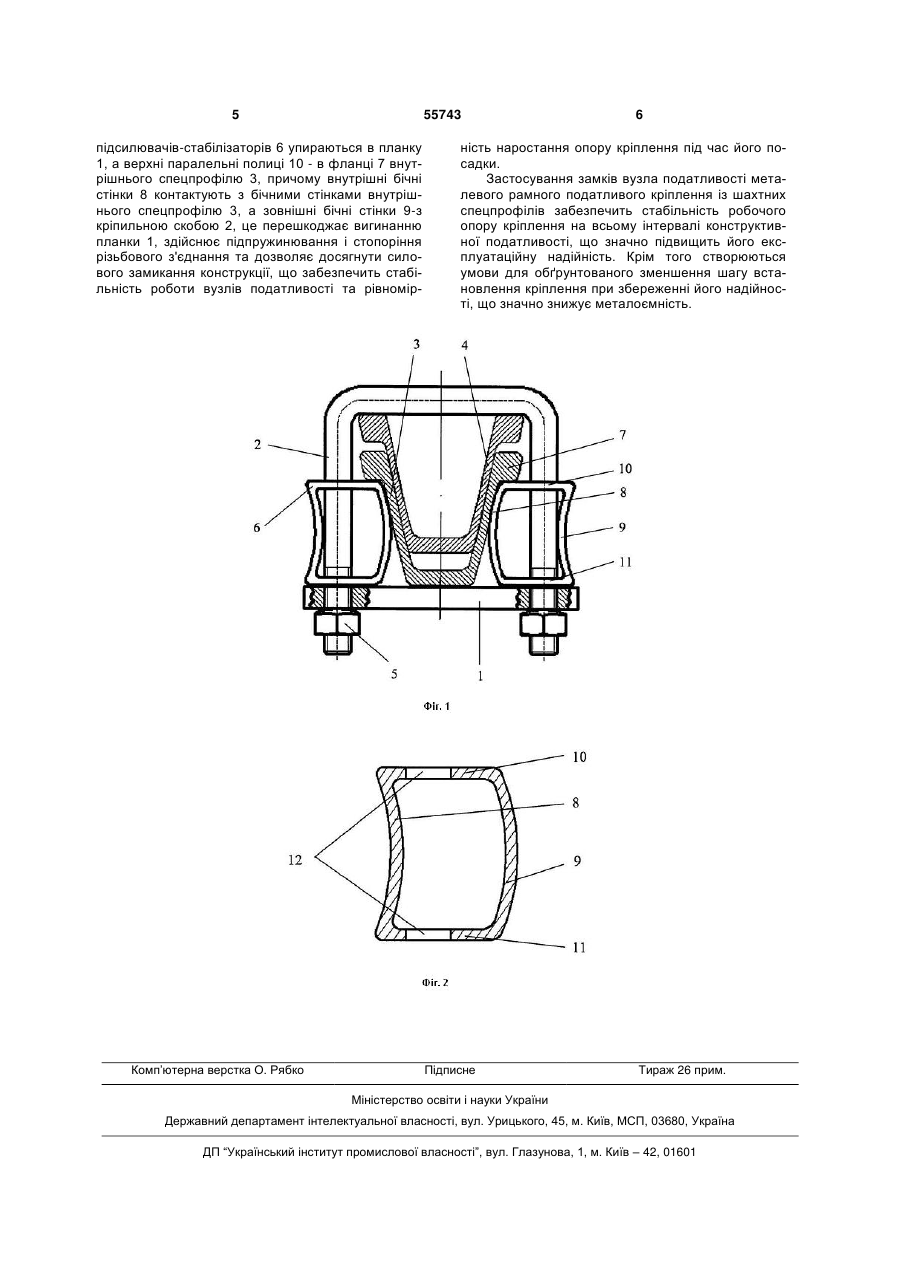

Замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить планку з отворами і кріпильну скобу Пподібної форми з різьбовими кінцями, пропущеними через отвори планки, розташовані між ними внапуск внутрішній і зовнішній спецпрофілі, гайки, 3 пущені різьбові кінці скоби і пази, а в пазах встановлений елемент розпору у вигляді циліндричної панелі, твірна якої паралельна фланцю шахтного спецпрофілю. Таке технічне рішення підсилювачастабілізатора замка дозволяє формувати його з двох елементів, технологічних при виготовленні, що збираються без зварювальних операцій, а пружно-податлива характеристика такого підсилювача-стабілізатора, змінна залежно від радіусу кривизни і товщини елемента розпору, здійснює підпружинювання і стопоріння різьбового з'єднання, з виключенням вірогідного переходу роботи кріплення в жорсткий режим, одночасно здійснюючи вибірку зазорів і технологічної недосконалості спецпрофілів з силовим замиканням системи. Найбільш близький аналог не дозволяє ефективно попереджувати вигин планки, підвищувати надійність роботи замків вузлів податливості та стабілізувати параметри робочої характеристики кріплення тому, що при крутних деформаціях спецпрофілів металевого рамного податливого кріплення може відбутися руйнування суцільності конструкції підсилювачів-стабілізаторів, зокрема, випадіння елементів розпору із фігурних пазів упорних скоб, до того ж технологічно складно при збиранні підсилювачів-стабілізаторів виконувати встановлення елементів розпору у вигляді циліндричних панелей в пази. В основу корисної моделі поставлена задача удосконалення замка вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів шляхом змінення конструкції підсилювачів-стабілізаторів, що дозволить забезпечити технічний результат - попередження вигину планки, підвищення надійності роботи замків вузлів податливості та стабілізація параметрів робочої характеристики кріплення. Поставлена задача вирішується за рахунок того, що в замку вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить планку з отворами і кріпильну скобу П-подібної форми з різьбовими кінцями, пропущеними через отвори планки, розташовані між ними внапуск внутрішній і зовнішній спецпрофілі, гайки, а також підсилювачі-стабілізатори, що встановлені між планкою і фланцями внутрішнього спецпрофілю та включають внутрішні бічні стінки, які контактують з бічними стінками внутрішнього спецпрофілю, зовнішні бічні стінки та паралельні полиці з отворами, через які пропущені різьбові кінці кріпильної скоби, згідно корисної моделі, підсилювачі-стабілізатори виконані суцільними, а кожна з їх бічних стінок має форму циліндричної панелі, кривизна якої спрямована у бік розташування спецпрофілів, причому зовнішні бічні стінки контактують з кріпильною скобою та мають однаковий радіус кривизни поверхонь з внутрішніми бічними стінками. Причинно-наслідковий зв'язок ознак, що складають суть корисної моделі і технічний результат, що досягається, пояснюються наступним. Функціонування пристрою згідно запропонованої корисної моделі складається в тому, що у процесі утворення навколо контуру виробки зони не пружних деформацій відбувається всебічне зовні 55743 4 шнє обтискання порушеними породами гірничого масиву спецпрофілів рамного податливого кріплення, які встановлені з можливістю проковзування один відносно другого. Під дією зсуву масиву гірничих порід в період навантаження кріплення, що з'єднано у вузлах податливості замками, які містять підсилювачі-стабілізатори, встановлені між планкою і фланцями внутрішнього спецпрофілю, завдяки пружинно-податливому силовому замиканню замка, створюється рівномірно наростаюча характеристика опору кріплення. Причому, сили тертя контактних поверхонь внутрішнього й зовнішнього спецпрофілів з фланцями, тобто сили опору, що створюються замками, забезпечують стабільність параметрів робочої характеристики кріплення на всьому інтервалі конструктивної податливості, а зовнішні бічні стінки підсилювачівстабілізаторів, що мають форму циліндричних панелей створюють можливість підпружинювання різьбового з'єднання та допомагають попереджувати ексцентричне навантаження нарізних з'єднань кінців П-подібної скоби, до того ж спрямованість кривизни зовнішніх бічних стінок підсилювачів-стабілізаторів у внутрішній бік замка та їх контакт з кріпильною скобою створює додатковий опір деформації консольних частин планки. При подальшому зсуві порід гірничого масиву процес плавного ковзання внутрішнього і зовнішнього спецпрофілів повторюється до вичерпання всієї величини конструктивної податливості рамного кріплення, після чого воно переходить у жорсткий режим роботи. Приклад. Сутність корисної моделі пояснюється кресленнями. На Фіг.1 надана принципова схема замка вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів. На Фіг.2 - підсилювач-стабілізатор, що складається з бічних стінок та паралельних полиць з отворами. Замок вузла податливості містить: 1 - планка з отворами; 2 - кріпильна скоба П-подібної форми з різьбовими кінцями; 3 - внутрішній спецпрофіль; 4 - зовнішній спецпрофіль; 5 - гайки; 6 - підсилювачістабілізатори; 7 - фланець внутрішнього спецпрофілю, 8 - внутрішні бічні стінки підсилювачівстабілізаторів, які мають форму циліндричних панелей; 9 - зовнішні бічні стінки підсилювачівстабілізаторів, які мають форму циліндричних панелей; 10 - верхні паралельні полиці підсилювачівстабілізаторів; 11 - нижні паралельні полиці підсилювачів-стабілізаторів; 12 - отвори у паралельних полицях підсилювачів-стабілізаторів. Пристрій працює таким чином. Під час монтажу вузла податливості спецпрофілі 3 та 4 з'єднують внапустку кріпильною скобою 2 та планкою 1 і закріплюють гайками 5. Підсилювачі-стабілізатори 6, встановлюють на кріпильну скобу 2 за допомогою отворів 12 між планкою 1 і фланцями 7 внутрішнього спецпрофілю 3. При збільшенні гірничого тиску внутрішній 3 та зовнішній 4 спецпрофілі, що скріплені замками у вузлах податливості, проковзують один відносно одного, одночасно нижні паралельні полиці 11 5 55743 підсилювачів-стабілізаторів 6 упираються в планку 1, а верхні паралельні полиці 10 - в фланці 7 внутрішнього спецпрофілю 3, причому внутрішні бічні стінки 8 контактують з бічними стінками внутрішнього спецпрофілю 3, а зовнішні бічні стінки 9-з кріпильною скобою 2, це перешкоджає вигинанню планки 1, здійснює підпружинювання і стопоріння різьбового з'єднання та дозволяє досягнути силового замикання конструкції, що забезпечить стабільність роботи вузлів податливості та рівномір Комп’ютерна верстка О. Рябко 6 ність наростання опору кріплення під час його посадки. Застосування замків вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів забезпечить стабільність робочого опору кріплення на всьому інтервалі конструктивної податливості, що значно підвищить його експлуатаційну надійність. Крім того створюються умови для обґрунтованого зменшення шагу встановлення кріплення при збереженні його надійності, що значно знижує металоємність. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
