E21D 11/22 — притискні планки або затискачі для жорсткого і ковзаючого при надмірному навантаженні з’єднання арочних елементів

Номер патенту: 122297

Опубліковано: 26.12.2017

Автори: Селезньов Анатолій Михайлович, Паламарчук Тетяна Андріївна, Скіпочка Сергій Іванович, Сергієнко Віктор Миколайович, Яланський Анатолій Олександрович

МПК: E21D 11/22, E21D 11/14

Мітки: спецпрофілю, замок, кріплення, податливості

Формула / Реферат:

1. Замок податливості для кріплення із спецпрофілю, що містить планку з отворами, внутрішній і зовнішній спецпрофілі, що розташовані внапуск, елементи податливості, який відрізняється тим, що елементи податливості виконані прямокутними з різьбовими отворами на торцях і бічними прорізами між різьбовими отворами на протилежних боках, які виконані з перехльостом, що чергується відносно сусідніх прорізів, при цьому замок обладнаний додатковою...

Номер патенту: 121318

Опубліковано: 27.11.2017

Автори: Яланський Анатолій Олександрович, Сергієнко Віктор Миколайович, Трипольський Валерій Миколайович, Селезньов Анатолій Михайлович, Скіпочка Сергій Іванович

МПК: E21D 11/14, E21D 11/22

Мітки: податливості, спецпрофілю, замок, кріплення

Формула / Реферат:

1. Замок податливості для кріплення із спецпрофілю, що містить щонайменше одну планку з отворами і щонайменше одну кріпильну скобу П-подібної форми з нарізними кінцями, пропущеними через отвори кожної планки, розташовані між ними внапуск внутрішній і зовнішній спецппрофілі, гайки на кінцях скоби назовні планки, упори, що встановлені між фланцями внутрішнього спецпрофілю і планкою, який відрізняється тим, що упори виконані у вигляді державок...

Номер патенту: 115275

Опубліковано: 10.10.2017

Автори: Халимендик Володимир Юрійович, Халимендик Юрій Михайлович

МПК: E21D 11/22

Мітки: планка, фіксуюча, скоби, кріплення, спецпрофілю, металевого, замка, піддатливості

Формула / Реферат:

1. Фіксуюча планка натяжної скоби замка піддатливості металевого кріплення зі спецпрофілю, що розташовується між натяжною скобою (3) і внутрішнім елементом кріплення (1), опорні виступи (7) якої мають поверхні, що контактують з натяжною скобою (3), виконані паралельними до площини поперечного перерізу елементів кріплення, або нахиленими під гострим кутом до неї, яка відрізняється тим, що кінці суміжних опорних виступів (7) з'єднані попарно...

Номер патенту: 110404

Опубліковано: 25.12.2015

Автори: Халимендик Володимир Юрійович, Халимендик Юрій Михайлович, Вишневецький Віктор Вікторович

МПК: E21D 11/22

Мітки: замок, спецпрофілю, металевого, піддатливості, кріплення

Формула / Реферат:

1. Замок піддатливості металевого кріплення зі спецпрофілю, який містить натяжну скобу (3) з різзю на кінцях, гайки (4) і з'єднувальну планку (5), що має отвори для її насаджування на кінці натяжної скоби і охоплює зовнішній елемент кріплення (2) від днища до його фланців, який відрізняється тим, що має фіксуючу планку (6), що розташовується між натяжною скобою (3) і внутрішнім елементом кріплення (1), виконану з опорними виступами (7), які...

Номер патенту: 105969

Опубліковано: 10.07.2014

Автори: Філіппов Олег Вадимович, Кириченко Володимир Якович, Золотько Олег Сергійович, Кириченко Анна Володимирівна, Сугаренко Георгій Георгійович

МПК: E21D 11/14, E21D 11/22

Мітки: металевого, замок, кріплення, податливого, вузла, рамного, зсг, податливості, багатоланкового

Формула / Реферат:

1. Замок вузла податливості багатоланкового металевого рамного податливого кріплення, який містить планку-стабілізатор (1), що включає фігурну планку (2) і два упори (3), які сполучені з кінцевими частинами (4) похилих бічних стінок (5) фігурної планки (2) і мають крізні вертикальні отвори (6), а також кріпильну скобу (7) П-подібної форми з різьбовими кінцями (8), що пропущені через крізні вертикальні отвори (6) упорів (3) і забезпечені...

Номер патенту: 84332

Опубліковано: 10.10.2013

Автори: Бурлака Дмитро Михайлович, Сугаренко Георгій Георгійович

МПК: E21D 11/14, E21D 11/22

Мітки: вузла, податливості, замок, металевого, багатоланкового, кріплення, зкмд-02, рамного, податливого

Формула / Реферат:

1. Замок вузла податливості багатоланкового металевого рамного податливого кріплення, що містить планку-стабілізатор (1), яка включає фігурну планку (2) з увігнутою середньою частиною і два упори (3), які сполучені з кінцевими частинами (4) похилих бічних стінок (5) фігурної планки (2) зварними з'єднаннями (6), і виконані з крізними вертикальними отворами (7), а також кріпильну скобу (8) П-подібної форми з різьбовими кінцями (9), які...

Номер патенту: 79734

Опубліковано: 25.04.2013

Автори: Бурлака Дмитро Михайлович, Сугаренко Георгій Георгійович

МПК: E21D 11/14, E21D 11/22

Мітки: кріплення, зкмд, податливого, замок, металевого, вузла, багатоланкового, рамного, податливості

Формула / Реферат:

1. Замок вузла податливості багатоланкового металевого рамного податливого кріплення, що містить планку-стабілізатор (1), що включає фігурну планку (2) з середньою увігнутою частиною (3) і двома кінцевими частинами (4), а також два упори (5), виконані у вигляді замкнутих по периметру зігнутих профілів і сполучені з кінцевими частинами (4) фігурної планки (2) зварними з'єднаннями (6), і кріпильну скобу (7) П-подібної форми з різьбовими...

Номер патенту: 78792

Опубліковано: 25.03.2013

Автори: Сугаренко Георгій Георгійович, Філіппов Олег Вадимович, Кириченко Анна Володимирівна, Кириченко Володимир Якович, Золотько Олег Сергійович

МПК: E21D 11/22, E21D 11/14

Мітки: багатоланкового, зсг, замок, металевого, рамного, податливого, кріплення, вузла, податливості

Формула / Реферат:

1. Замок вузла податливості багатоланкового металевого рамного податливого кріплення, який містить планку-стабілізатор (1), що містить фігурну планку (2) і два упори (3), які сполучені з кінцевими частинами (4) похилих бічних стінок (5) фігурної планки (2), і мають крізні вертикальні отвори (6), а також кріпильну скобу (7) П-подібної форми з різьбовими кінцями (8), що пропущені через крізні вертикальні отвори (6) упорів (3), і оснащені...

Номер патенту: 76347

Опубліковано: 25.12.2012

Автори: Кириченко Анна Володимирівна, Сугаренко Георгій Георгійович, Кириченко Володимир Якович

МПК: E21D 11/22, E21D 11/14

Мітки: багатоланкового, податливості, зкс, кріплення, вузла, податливого, рамного, металевого, замок

Формула / Реферат:

1. Замок вузла податливості багатоланкового металевого рамного податливого кріплення, який містить планку-стабілізатор (1), що включає фігурну планку (2) і два упори (3), виконані у вигляді замкнутих по периметру зігнутих профілів і сполучені з кінцевими частинами (4) фігурної планки (2) зварними з'єднаннями (5), і кріпильну скобу (6) П-подібної форми з різьбовими кінцями (7), пропущеними через упори (3) і забезпеченими гайками (8), причому...

Номер патенту: 75799

Опубліковано: 10.12.2012

Автори: Кобзар Юрій Іванович, Должиков Юрій Петрович

МПК: E21D 11/22

Мітки: вузол, кріплення, спецпрофілю, податливості

Формула / Реферат:

Вузол податливості для кріплення зі спецпрофілю, який складається з широкої фігурної планки, яка зв'язує скоби зі сторони днища спецпрофілю, одна з котрих встановлена під кутом, а з боку фланців скоби об'єднані тонкою фігурною планкою, який відрізняється тим, що на широку фігурну планку додатково встановлено перпендикулярно планку - "гальмо", яка виконана по контуру спецпрофілю зі сторони днища.

Номер патенту: 71969

Опубліковано: 25.07.2012

Автори: Вайнштейн Сергій Леонідович, Вайнштейн Леонід Абрамович, Сугаренко Георгій Георгійович, Звягільський Юхим Леонідович, Вайнштейн Аркадій Леонідович

МПК: E21D 11/22, E21D 11/14

Мітки: вузла, податливого, металевого, м7д, рамного, кріплення, спецпрофілів, податливості, замок, шахтних

Формула / Реферат:

1. Замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить планку-стабілізатор (1), що включає планку (2) і два упори (3), виконані у вигляді не замкнутих знизу коробчастих профілів і сполучені з кінцевими частинами планки (1) зварними з'єднаннями (4), отвори (5) в планці (2) і отвори (6) в упорах (3), а також кріпильну скобу (7) П-подібної форми з різьбовими кінцями (8), пропущеними через отвори...

Номер патенту: 68412

Опубліковано: 26.03.2012

Автор: Вишневецький Віктор Вікторович

МПК: E21D 11/14, E21D 11/22

Мітки: піддатливий, металевого, спецпрофілю, вузол, кріплення

Формула / Реферат:

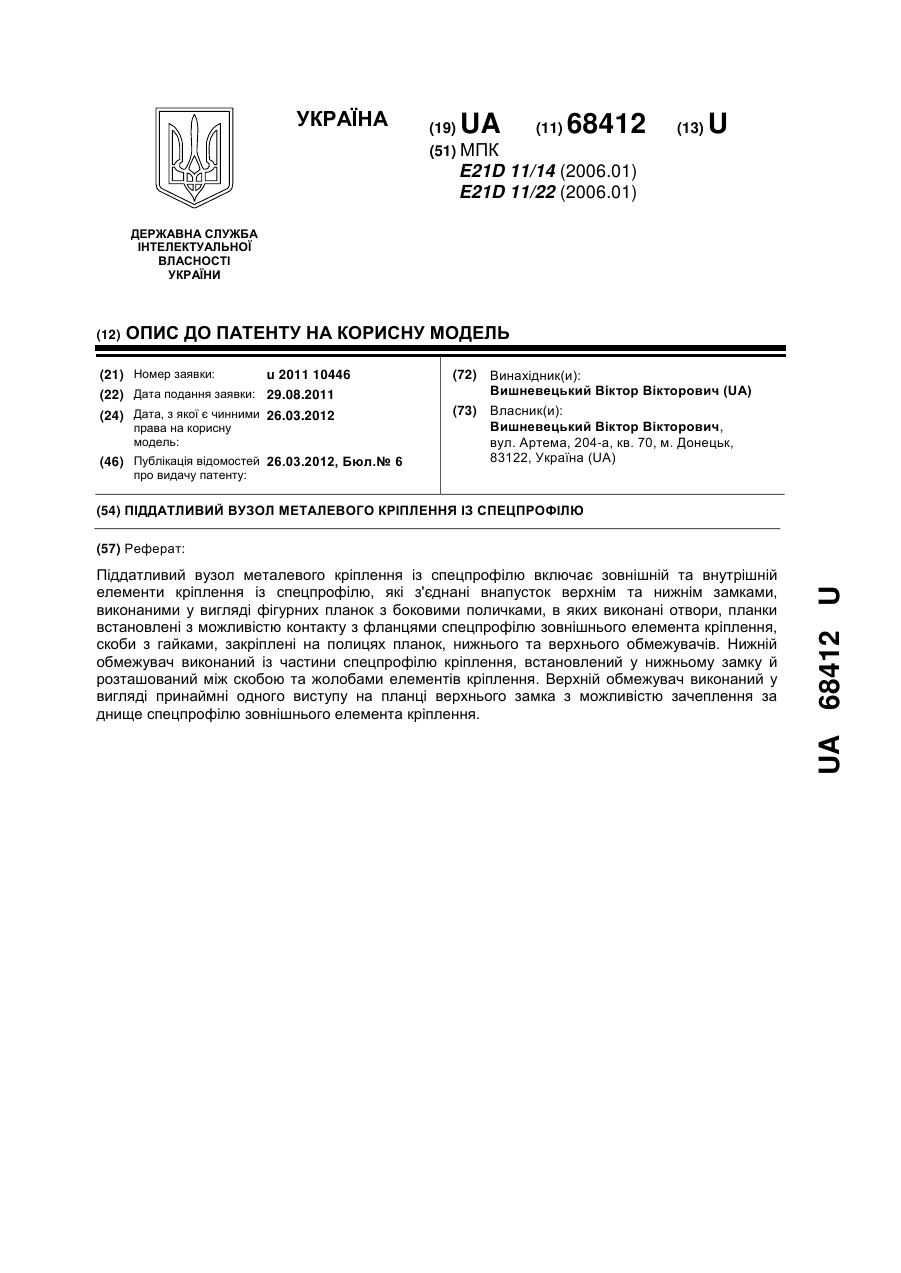

Піддатливий вузол металевого кріплення із спецпрофілю, що включає зовнішній та внутрішній елементи кріплення із спецпрофілю, які з'єднані внапусток верхнім та нижнім замками, виконаними у вигляді фігурних планок з боковими поличками, в яких виконані отвори, планки встановлені з можливістю контакту з фланцями спецпрофілю зовнішнього елемента кріплення, скоби з гайками, закріплені на полицях планок, нижнього та верхнього обмежувачів, який...

Номер патенту: 58488

Опубліковано: 11.04.2011

Автори: Алієв Парвіз Натікбєкович, Фатєєв Олександр Анатолійович, Зудіков Олександр Борисович

МПК: E21D 11/22, E21D 11/14

Мітки: кріплення, податливого, шахтних, спецпрофілів, аз, рамного, амортизуючий, податливості, вузла, металевого, замок

Формула / Реферат:

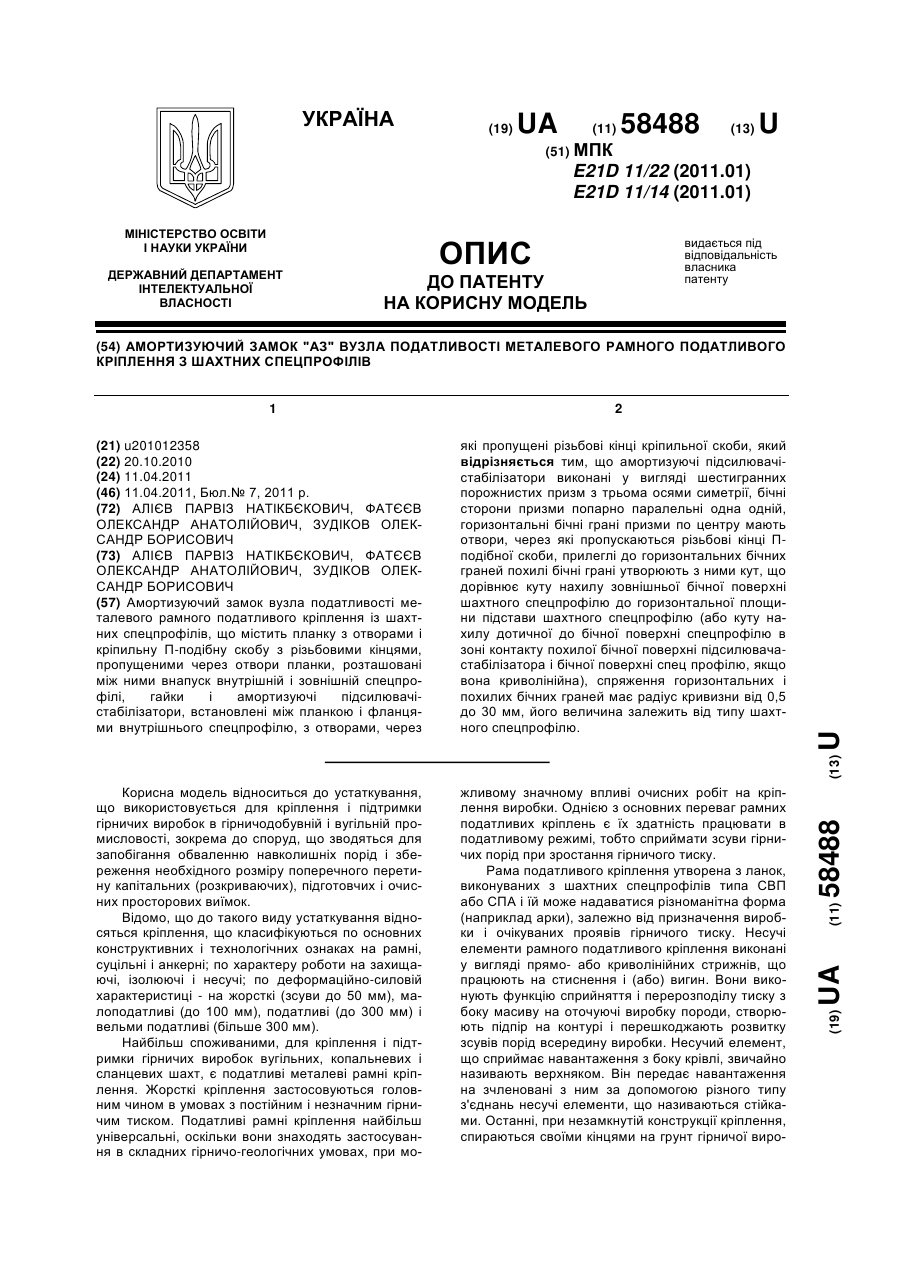

Амортизуючий замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить планку з отворами і кріпильну П-подібну скобу з різьбовими кінцями, пропущеними через отвори планки, розташовані між ними внапуск внутрішній і зовнішній спецпрофілі, гайки і амортизуючі підсилювачі-стабілізатори, встановлені між планкою і фланцями внутрішнього спецпрофілю, з отворами, через які пропущені різьбові кінці кріпильної...

Номер патенту: 55743

Опубліковано: 27.12.2010

Автори: Завгородня Лідія Степанівна, Кольчик Євген Іванович, Булич Олександр Степанович

МПК: E21D 11/22, E21D 11/14

Мітки: вузла, рамного, податливого, кріплення, металевого, спецпрофілів, податливості, шахтних, замок

Формула / Реферат:

Замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить планку з отворами і кріпильну скобу П-подібної форми з різьбовими кінцями, пропущеними через отвори планки, розташовані між ними внапуск внутрішній і зовнішній спецпрофілі, гайки, а також підсилювачі-стабілізатори, що встановлені між планкою і фланцями внутрішнього спецпрофілю та включають внутрішні бічні стінки, які контактують з бічними...

Номер патенту: 85177

Опубліковано: 12.01.2009

Автори: Зудіков Олександр Борисович, Фатєєв Олександр Анатолійович, Алієв Парвіз Натікбєкович

МПК: E21D 11/22, E21D 11/14

Мітки: податливого, металевого, вузла, шахтних, податливості, замок, кріплення, спецпрофілів, рамного

Формула / Реферат:

1. Замок вузла податливості металевого рамного податливого кріплення з шахтних спецпрофілів, що містить планки з отворами, кріпильні скоби П-подібної форми з різьбовими кінцями, пропущеними через отвори в планках, розташовані між ними внакладку внутрішній і зовнішній спецпрофілі, підсилювачі-стабілізатори, гайки і стяжні шпильки, який відрізняється тим, що несучі планки розташовані паралельно фланцям шахтного спецпрофілю,...

Номер патенту: 81126

Опубліковано: 10.12.2007

Автор: Алієв Парвіз Натікбєкович

МПК: E21D 11/22, E21D 11/14

Мітки: шахтних, металевого, замок, податливого, кріплення, податливості, спецпрофілів, вузла, рамного

Формула / Реферат:

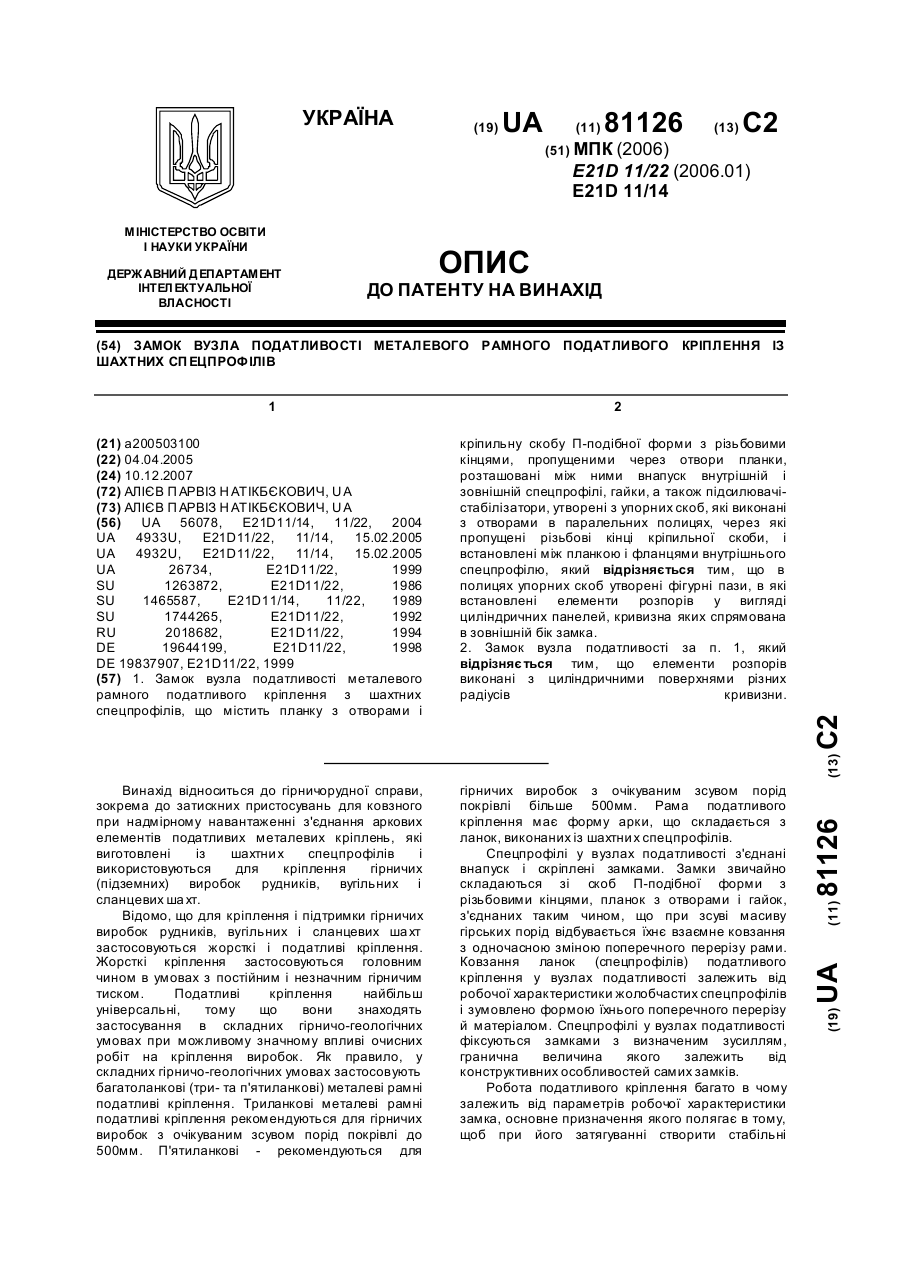

1. Замок вузла податливості металевого рамного податливого кріплення з шахтних спецпрофілів, що містить планку з отворами і кріпильну скобу П-подібної форми з різьбовими кінцями, пропущеними через отвори планки, розташовані між ними внапуск внутрішній і зовнішній спецпрофілі, гайки, а також підсилювачі-стабілізатори, утворені з упорних скоб, які виконані з отворами в паралельних полицях, через які пропущені різьбові кінці кріпильної скоби, і...

Номер патенту: 26368

Опубліковано: 10.09.2007

Автори: Халимендик Юрій Михайлович, Вишнєвецький Віктор Вікторович

МПК: E21D 11/22, E21D 11/14

Мітки: замок, кріплення, піддатливості, спецпрофілю

Формула / Реферат:

1. Замок піддатливості кріплення із спецпрофілю, що містить скобу, гайки та планку, виконану з боковими полицями та отворами під скобу, яка охоплює зовнішній елемент кріплення від днища до його фланців, який відрізняється тим, що планка виконана із округленими сполученнями між днищем та боковими площинами, а також між боковими площинами та боковими полицями і встановлена з можливістю точкової взаємодії із зовнішнім елементом...

Номер патенту: 74742

Опубліковано: 16.01.2006

Автори: Сугаренко Георгій Георгійович, Кириченко Володимир Якович

МПК: E21D 11/22

Мітки: кріплення, рамного, вузла, спецпрофілів, шахтних, податливості, податливого, металевого, замок

Формула / Реферат:

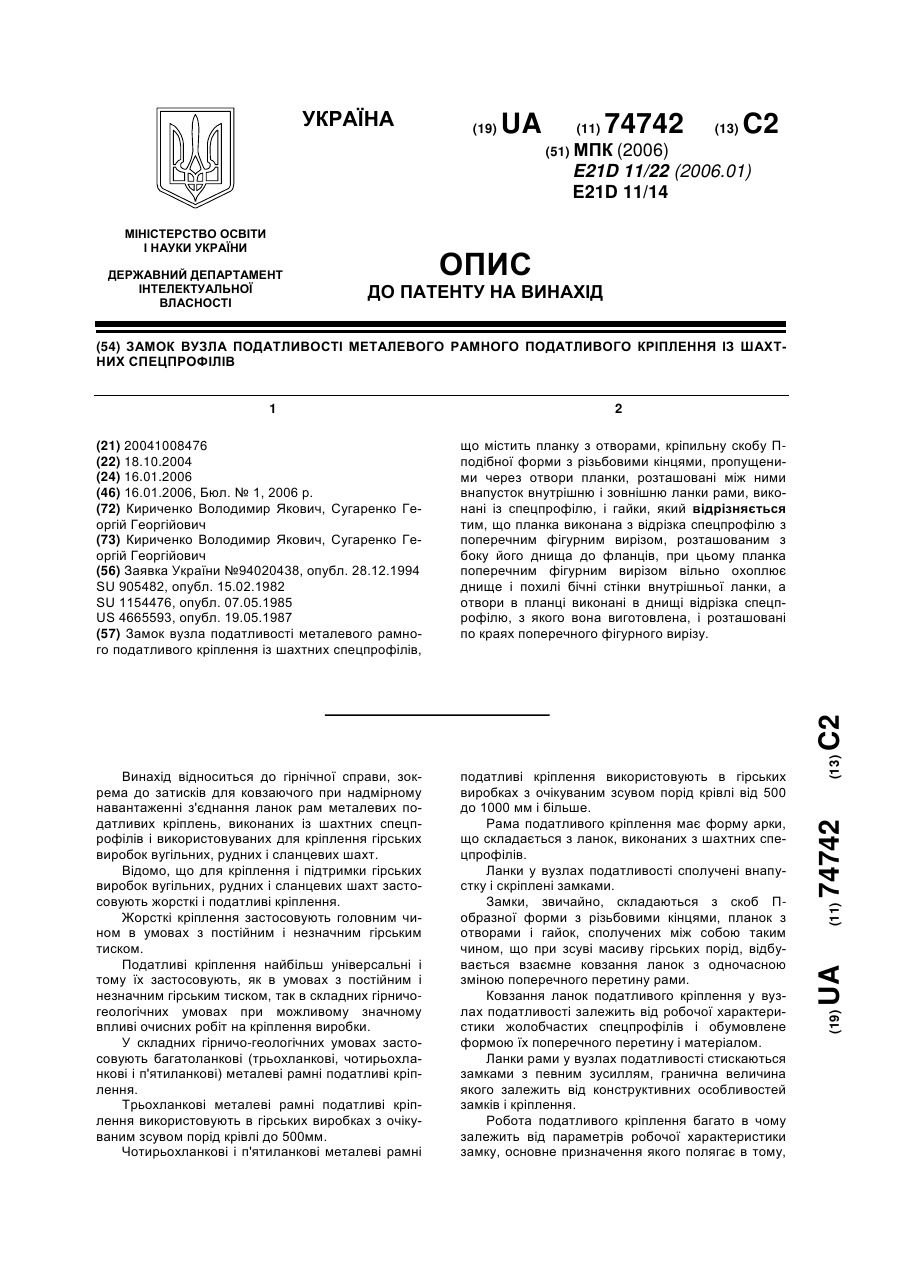

Замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить планку з отворами, кріпильну скобу П-подібної форми з різьбовими кінцями, пропущеними через отвори планки, розташовані між ними внапусток внутрішню і зовнішню ланки рами, виконані із спецпрофілю, і гайки, який відрізняється тим, що планка виконана з відрізка спецпрофілю з поперечним фігурним вирізом, розташованим з боку його днища до фланців,...

Номер патенту: 4933

Опубліковано: 15.02.2005

Автори: Вайнштейн Аркадій Леонідович, Сугаренко Георгій Георгійович, Вайнштейн Сергій Леонідович, Чернухин Юрий Борисович

МПК: E21D 11/22

Мітки: вузла, кріплення, металевого, рамного, податливості, шахтних, замок, податливого, спецпрофілів, м7

Формула / Реферат:

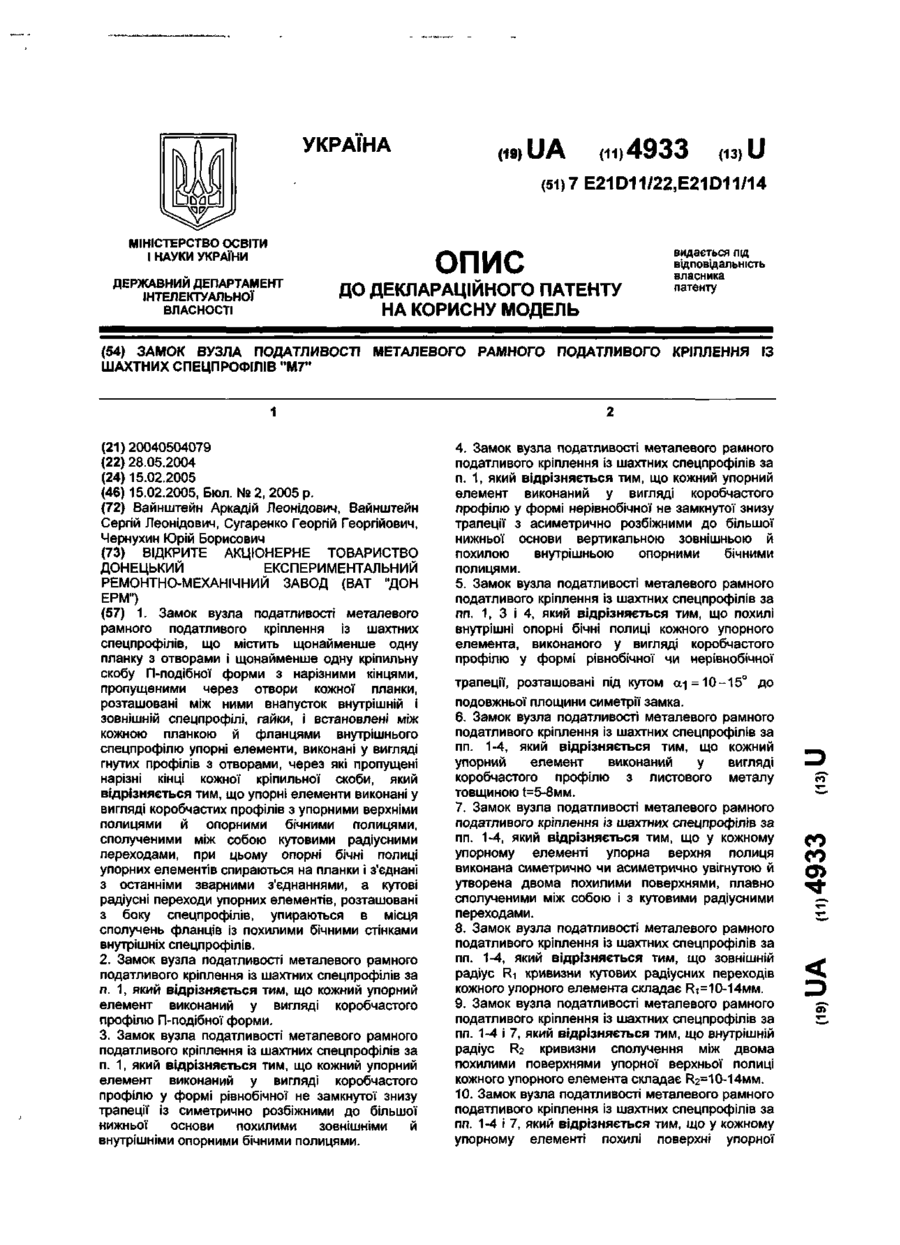

1. Замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить щонайменше одну планку з отворами і щонайменше одну кріпильну скобу П-подібної форми з нарізними кінцями, пропущеними через отвори кожної планки, розташовані між ними внапусток внутрішній і зовнішній спецпрофілі, гайки, і встановлені між кожною планкою й фланцями внутрішнього спецпрофілю упорні елементи, виконані у вигляді гнутих профілів...

Номер патенту: 4932

Опубліковано: 15.02.2005

Автори: Сугаренко Георгій Георгійович, Вайнштейн Аркадій Леонідович, Єфремов Ігор Олексійович, Шевченко Віталій Віталійович, Чернухин Юрий Борисович, Вайнштейн Сергій Леонідович

МПК: E21D 11/22

Мітки: спецпрофілів, кріплення, податливого, м4, шахтних, рамного, податливості, вузла, замок, металевого

Формула / Реферат:

1. Замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить щонайменше одну планку з отворами і щонайменше одну кріпильну скобу П-подібної форми з нарізними кінцями, пропущеними через отвори кожної планки, розташовані між ними внапусток внутрішній і зовнішній спецпрофілі, гайки, і встановлені між кожною планкою й фланцями внутрішнього спецпрофілю упорні елементи, виконані у вигляді замкнутих по...

Номер патенту: 68553

Опубліковано: 16.08.2004

Автори: Дубров Вадим Герасимович, Алієв Парвіз Натікбєкович, Рисухін Володимир Володимирович, Семенов Олег Валентинович, Яненко Анатолій Петрович, Ченський Олександр Андрійович

МПК: E21D 11/22

Мітки: вузла, податливого, металевого, шахтних, кріплення, спецпрофілів, рамного, податливості, замок

Формула / Реферат:

1. Замок вузла податливості металевого рамного податливого кріплення із шахтних спецпрофілів, що містить планку з отворами і кріпильну П-подібну скобу з різьбовими кінцями, пропущеними через отвори планки, розташовані між ними внапуск внутрішній і зовнішній спецпрофілі, гайки і підсилювачі-стабілізатори, встановлені між планкою і фланцями внутрішнього спецпрофілю, з отворами в полках, через які пропущені різьбові кінці кріпильної скоби, який...

Номер патенту: 45612

Опубліковано: 15.04.2002

Автори: Халимендик Володимир Юрійович, Воронін Сергій Анатолійович, Халимендик Юрій Михайлович, Спіцин Андрій Юрійович

МПК: E21D 11/18, E21D 11/22, E21D 11/14 ...

Мітки: прямокутним, кріплення, підсиленням, арочне

Формула / Реферат:

Арочне кріплення з прямокутним підсиленням, що виконане розбірним, яке містить стояки, верхняк, планки, скоби, гайки та укосини, яке відрізняється тим, що стояки і верхняк у вертикальній площині утворюють прямокутник, додатково у кріпленні встановлено укосини у верхніх кутах, які кріпляться планками під кутом 120-150 град до стояків і верхняка.

Номер патенту: 26734

Опубліковано: 12.11.1999

Автор: Халимендик Юрій Михайлович

МПК: E21D 11/22

Мітки: піддатливості, кріплення, спецпрофілю, замок

Формула / Реферат:

Замок піддатливості для кріплення із спецпрофілю, який містить натяжну скобу з різзю на кінцях, гайки, фігурну планку, що має заглиблення для встановлення внутрішнього і зовнішнього профілів, скоси та отвори для натяжної скоби, який відрізняється тим, що поверхня фігурної планки в місці отворів для виходу натяжної скоби виконана горизонтальною площинною і виходить за отвори для скоби, а поверхня скосів з протилежного боку в місці входження...

Номер патенту: 20135

Опубліковано: 25.12.1997

Автори: Пойда Володимир Іванович, Халимендик Юрій Михайлович, Чемакін Володимир Олексійович, Спіцин Андрій Юрійович

МПК: E21D 11/18, E21D 11/14, E21D 11/22 ...

Мітки: податливе, кріплення, арочне

Формула / Реферат:

Арочная податливая крепь выполнена разъемной, включающая арку, составные стойки, узлы податливости, отличающаяся тем, что арка имеет трапецеидальную форму, выполнена, как и стойки из равных по длине разъемных элементов постоянного поперечного сечения, общая длина которых может отличаться друг от друга в зависимости от горно-геологических условий, соединенных между собой внахлест под равным тупым углом посредством скоб узлами податливости,...

Номер патенту: 948

Опубліковано: 15.12.1993

Автор: Литвинський Гаррі Григорійович

МПК: E21D 11/22

Мітки: з'єднання, кріплення, сталевого, податливе, елементів

Формула / Реферат:

Формула изобретенияПодатливое соединение. элементов стальной крепи, включающее установленную на участке нахлестки спецпрофилей фигурную скобу с клином и охватывающую скобу, отличающееся тем, что, с целью повышения работоспособности крепи за счет регулирования сопротивления ее податливости, охватывающая скоба выполнена Г-образной и имеет на конце Г-образную планку, прижимную шайбу и гайку для фиксации скобы на одном из соединяемых...
