Епоксидний клей холодного отвердіння
Номер патенту: 55892
Опубліковано: 15.04.2003
Автори: Шандрук Марія Іванівна, Лебедєв Євген Вікторович, Зінченко Ольга Володимирівна
Формула / Реферат
1. Епоксидний клей холодного отвердіння, що містить епоксидну смолу і амінний отверджувач, який відрізняється тим, що як амінний отверджувач використовують рідку алюмофосфатну зв'язку при наступному співвідношенні компонентів (мас.ч):
епоксидна смола
80-93
розчин кислого фосфату алюмінію
7-20.
2. Епоксидний клей по п. 1, який відрізняється тим, що додатково містить як отверджувач поліетиленполіамін, при наступному співвідношенні компонентів (мас.ч):
епоксидна смола
80-93
рідка алюмофосфатна зв'язка
7-10
поліетиленполіамін
8-12.
3. Епоксидний клей по п. 1, який відрізняється тим, що додатково містить наповнювач дисперсний кварц або оксид хрому і компоненти беруть при наступному співвідношенні компонентів (мас.ч):
епоксидна смола
80-90
рідка алюмофосфатна зв'язка
10-15
наповнювач
5-20.
4. Епоксидний клей по пп. 1, 2, 3, який відрізняється тим, що компоненти беруть при наступному співвідношенні компонентів (мас.ч):
епоксидна смола
80-93
рідка алюмофосфатна зв'язка
7-20
поліетиленполіамін
8-12
наповнювач
5-20.
Текст

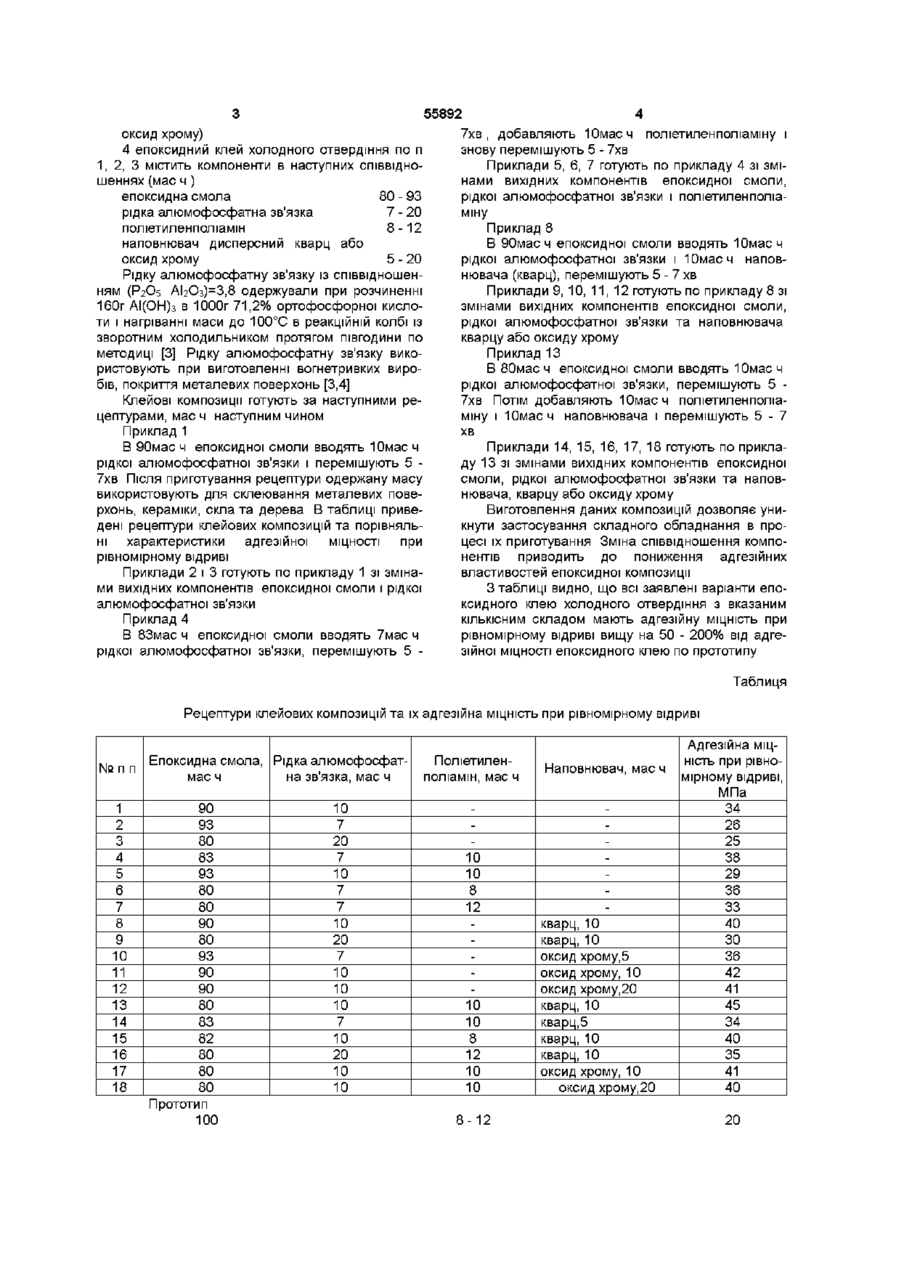

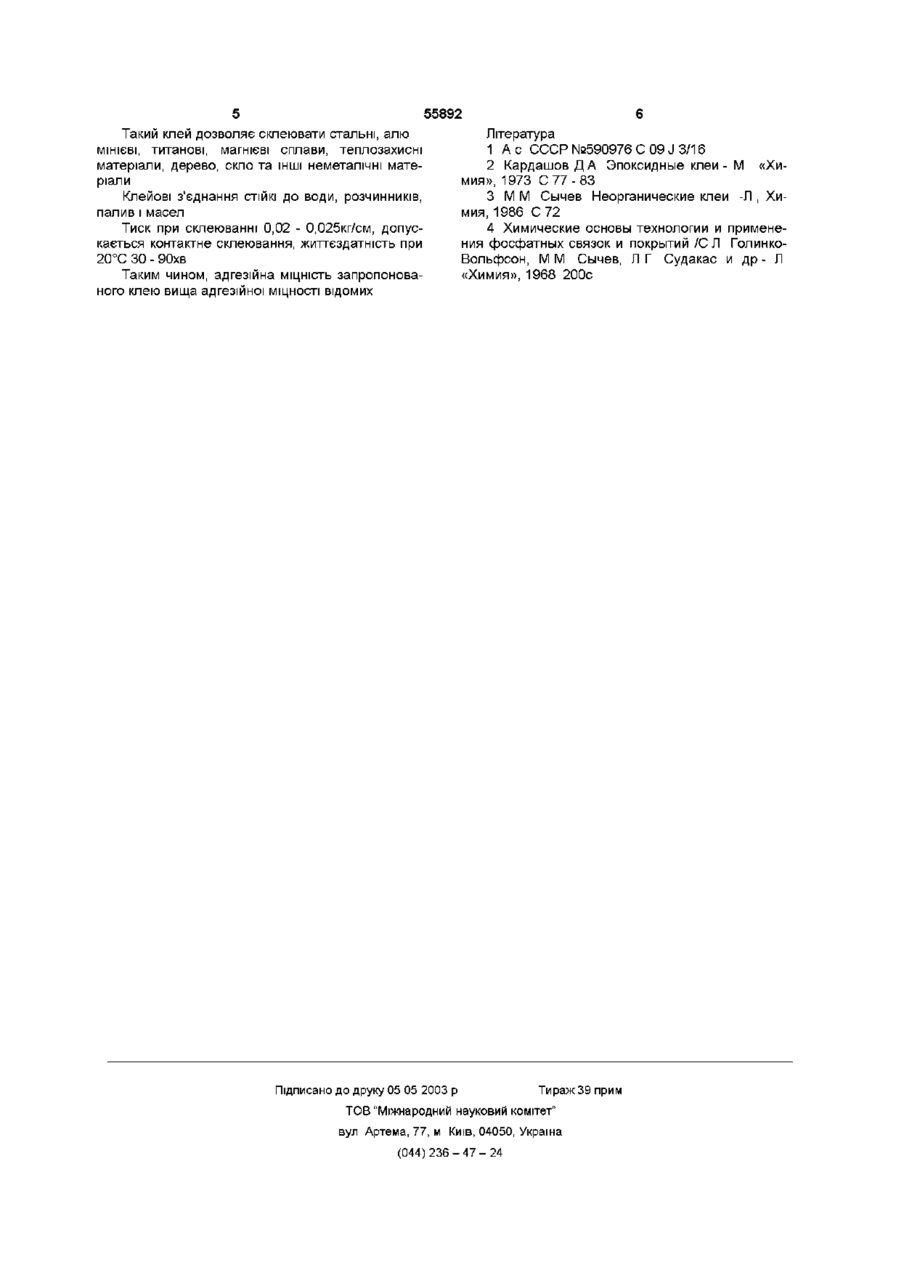

1 Епоксидний клей холодного отвердіння, що містить епоксидну смолу і змінний отверджувач, який відрізняється тим, що як змінний отверджувач використовують рідку злюмофосфзтну зв'язку при нзступному співвідношенні компонентів (мзс ч) епоксиднз смолз 80-93 розчин кислого фосфату алюмінію 7-20 2 Епоксидний клей по п 1, який відрізняється тим, що додатково містить як отверджувач поліетиленполіамш, при наступному співвідношенні компонентів (мас ч) епоксидна смола 80-93 рідка алюмофосфатна зв'язка 7-10 поліетиленполіамш 8-12 3 Епоксидний клей по п 1, який відрізняється тим, що додатково містить наповнювач дисперсний кварц або оксид хрому і компоненти беруть при наступному співвідношенні компонентів (мас ч) епоксидна смола 80-90 рідка алюмофосфатна зв'язка 10-15 наповнювач 5-20 4 Епоксидний клей по пп 1, 2, 3, який відрізняється тим, що компоненти беруть при наступному співвідношенні компонентів (мас ч) епоксидна смола 80-93 рідка алюмофосфатна зв'язка 7-20 поліетиленполіамш 8-12 наповнювач 5-20 Винахід відноситься до клею на основі епоксидних смол і призначений для використання в авіаційній, ракетній та інших галузях промисловості, для склеювання металів, кераміки, пластмас, деревини та ін Відомий епоксидний клей холодного отвердіння на основі епоксидної смоли і змінних отверджувзчів [1] Ним можнз склеювзти метзлеві поверхні, скло, керзміку, тз здгезійнз МІЦНІСТЬ клейових з'єднзнь не високз Прототипом запропонованого винаходу являється епоксидний клей холодного отвердіння, який містить епоксидну смолу і змінний отверджувач поліетиленполізмш [2] Клей дозволяє склеювзти метзли, сплзви, плзстмзси, керзміку, скло, дерево тз ІНШІ мзтерізли, дозволяє виготовляти клеєзбірні з'єднзння нз холоді Клейові з'єднзння СТІЙКІ до дії води, розчинників, ЗВІЗЦІЙНОГО пзливз, мзсел, зле тзкий клей мзє недостатню здгезійну МІЦНІСТЬ Ззвдзнням винзходу являється створення епоксидного клею холодного отвердіння, що мзє підвищену здгезійну МІЦНІСТЬ Поставлене ззвдзння вирішують тим, що 1 епоксидний клей холодного отвердіння, який включзє епоксидну смолу і змінний отверджувзч, згідно ззпропоновзного винзходу, в ролі змінного отверджувзчз використовують рідку злюмофосфзтну зв'язку при молярному співвідношенні (Р2О5 АІ2Оз=3,8), при нзступному співвідношенні компонентів (мзс ч) епоксиднз смолз 80 - 93 рідкз злюмофосфзтнз зв'язкз 7 - 20 2 епоксидний клей холодного отвердіння по п 1 містить, крім вкзззних компонентів, додзтково в ролі отверджувзчз поліетиленполізмш при нзступних співвідношеннях компонентів (мзс ч ) епоксиднз смолз 80- 93 рідкз злюмофосфзтнз зв'язкз 7 - 20 поліетиленполізмш 8-12 3 епоксидний клей холодного отвердіння по п 1 додзтково містить нзповнювзч дисперсний квзрц збо оксид хрому при нзступних співвідношеннях компонентів (мзс ч) епоксиднз смолз 80 - 93 рідкз злюмофосфзтнз зв'язкз 7 - 20 нзповнювзч (дисперсний квзрц збо 5 - 20 00 ю ю 55892 оксид хрому) 4 епоксидний клей холодного отвердіння по п 1, 2, 3 містить компоненти в наступних співвідношеннях (мас ч) епоксидна смола 80 - 93 рідка алюмофосфатна зв'язка 7 - 20 поліетиленполіамш 8-12 наповнювач дисперсний кварц або оксид хрому 5 - 20 Рідку алюмофосфатну зв'язку із співвідношенням (Р2О5 АІ2Оз)=3,8 одержували при розчиненні 160г АІ(ОН)3 в 1000г 71,2% ортофосфорної кислоти і нагріванні маси до 100°С в реакційній колбі із зворотним холодильником протягом півгодини по методиці [3] Рідку алюмофосфатну зв'язку використовують при виготовленні вогнетривких виробів, покриття металевих поверхонь [3,4] Клейові композиції готують за наступними рецептурами, мас ч наступним чином Приклад 1 В 90мас ч епоксидної смоли вводять Юмас ч рідкої алюмофосфатної зв'язки і перемішують 5 7хв Після приготування рецептури одержану масу використовують для склеювання металевих поверхонь, кераміки, скла та дерева В таблиці приведені рецептури клейових композицій та порівняльні характеристики адгезійної МІЦНОСТІ при рівномірному відриві Приклади 2 і 3 готують по прикладу 1 зі змінами вихідних компонентів епоксидної смоли і рідкої алюмофосфатної зв'язки Приклад 4 В 83мас ч епоксидної смоли вводять 7мас ч рідкої алюмофосфатної зв'язки, перемішують 5 7хв , добавляють Юмасч поліетиленполіамшу і знову перемішують 5 - 7хв Приклади 5, 6, 7 готують по прикладу 4 зі змінами вихідних компонентів епоксидної смоли, рідкої алюмофосфатної зв'язки і поліетиленполіамшу Приклад 8 В 90мас ч епоксидної смоли вводять Юмасч рідкої алюмофосфатної зв'язки і Юмасч наповнювача (кварц), перемішують 5 - 7 хв Приклади 9, 10, 11, 12 готують по прикладу 8 зі змінами вихідних компонентів епоксидної смоли, рідкої алюмофосфатної зв'язки та наповнювача кварцу або оксиду хрому Приклад 13 В 80мас ч епоксидної смоли вводять Юмас ч рідкої алюмофосфатної зв'язки, перемішують 5 7хв Потім добавляють Юмасч поліетиленполіамшу і Юмасч наповнювача і перемішують 5 - 7 хв Приклади 14, 15, 16, 17, 18 готують по прикладу 13 зі змінами вихідних компонентів епоксидної смоли, рідкої алюмофосфатної зв'язки та наповнювача, кварцу або оксиду хрому Виготовлення даних композицій дозволяє уникнути застосування складного обладнання в процесі їх приготування Зміна співвідношення компонентів приводить до пониження адгезійних властивостей епоксидної композиції З таблиці видно, що всі заявлені варіанти епоксидного клею холодного отвердіння з вказаним КІЛЬКІСНИМ складом мають адгезійну МІЦНІСТЬ при рівномірному відриві вищу на 50 - 200% від адгезійної МІЦНОСТІ епоксидного клею по прототипу Таблиця Рецептури клейових композицій та їх адгезіина МІЦНІСТЬ при рівномірному відриві Адгезіина МІЦЕпоксидна смола, Рідка алюмофосфат№п п мас ч на зв'язка, мас ч 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 90 93 80 83 93 80 80 90 80 93 90 90 80 83 82 80 80 80 Прототип 100 10 7 20 7 10 7 7 10 20 7 10 10 10 7 10 20 10 10 Поліетиленполіамш, мас ч 10 10 8 12 10 10 8 12 10 10 -12 Наповнювач, мас ч кварц, 10 кварц, 10 оксид хрому,5 оксид хрому, 10 оксид хрому,20 кварц, 10 кварц,5 кварц, 10 кварц, 10 оксид хрому, 10 оксид хрому,20 НІСТЬ при рівно мірному відриві, МПа 34 26 25 38 29 36 33 40 ЗО 36 42 41 45 34 40 35 41 40 20 55892 Такий клей дозволяє склеювати стальні, алю МІНІЄВІ, титанові, магнієві сплави, теплозахисні матеріали, дерево, скло та ІНШІ неметалічні матеріали Клейові з'єднання СТІЙКІ ДО ВОДИ, розчинників, палив і масел Тиск при склеюванні 0,02 - 0,025кг/см, допускається контактне склеювання, життєздатність при 20°С ЗО - 90хв Таким чином, адгезійна МІЦНІСТЬ запропонованого клею вища адгезійної МІЦНОСТІ ВІДОМИХ Література 1 А с СССР №590976 С 09 J 3/16 2 Кардашов Д А Эпоксидные клеи - М «Химия», 1973 С 7 7 - 8 3 3 М М Сычев Неорганические клеи -Л , Химия, 1986 С 72 4 Химические основы технологии и применения фосфатных связок и покрытий /С Л ГолинкоВольфсон, М М Сычев, Л Г Судакас и др - Л «Химия», 1968 200с Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюA cold hardening epoxy adhesive
Автори англійськоюLebediev Yevhen Viktorovych, Shandruk Maria Ivanivna, Zinchenko Olha Volodymyrivna
Назва патенту російськоюЭпоксидный клей холодного твердения
Автори російськоюЛебедев Евгений Викторович, Шандрук Мария Ивановна, Зинченко Ольга Владимировна
МПК / Мітки
МПК: C09J 163/10
Мітки: епоксидний, холодного, клей, отвердіння
Код посилання
<a href="https://ua.patents.su/3-55892-epoksidnijj-klejj-kholodnogo-otverdinnya.html" target="_blank" rel="follow" title="База патентів України">Епоксидний клей холодного отвердіння</a>
Попередній патент: Спосіб грануляції з рідкої фази
Наступний патент: Спосіб діагностики інтоксикації
Випадковий патент: Піногасник для бурових розчинів
