Стаціонарний універсальний подрібнювач фітомаси

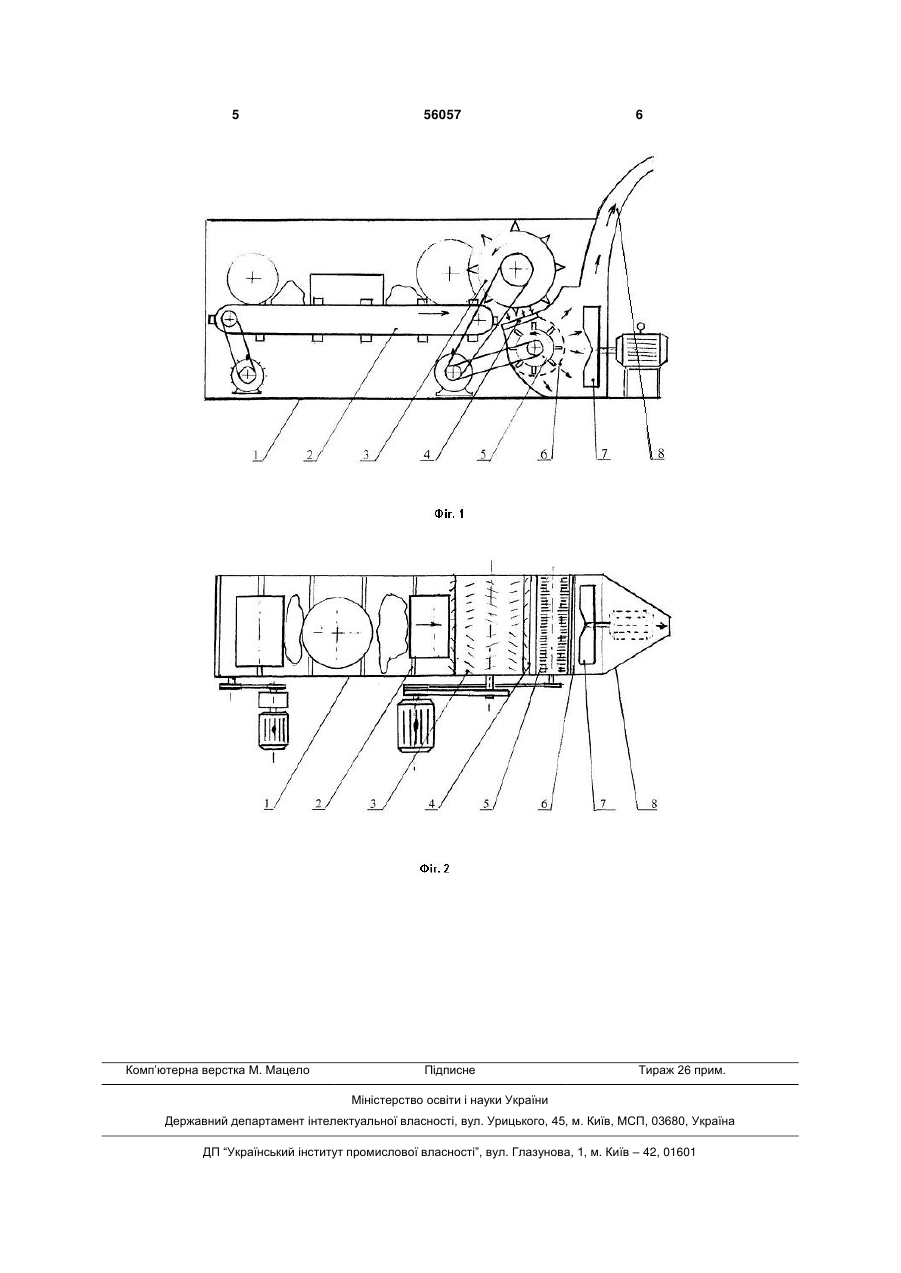

1. Стаціонарний універсальний подрібнювач фітомаси, що містить камеру подрібнення, в якій на горизонтальному валу розміщений ротор з шарнірними молоточками, а на робочій поверхні камери вздовж її твірних встановлені контрмолоточки та решето, який відрізняється тим, що подрібнювач має корпус, в якому розміщений горизонтальний транспортер з автоматичним регулятором швидкості полотна (0,1-2,0 м/сек.), ска 3 хилу ±30° для часткового подрібнення і рівномірної подачі фітомаси в камеру подрібнення. Для забезпечення рівномірної подачі фітомаси по ширині камери подрібнення між скарифікатором і подрібнювачем встановлені направляючі з шести пластин під регулюючим кутом ±35°. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науковотехнічним джерелам, які містять відомості про аналоги заявленої корисної моделі дозволяє встановити, що заявник не виявив аналог, який характеризувався б ознаками, ідентичними істотними ознаками заявленого технічного рішення. Порівняльний аналіз технічного рішення, яке заявляється з прототипом, дозволяє зробити висновок, що в запропонованому подрібнювачі додатково включене універсальне устаткування для високопродуктивного економічного подрібнення фітомаси різною за формою, об'ємом та масою. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано подрібнювач фітомаси вид збоку. На фіг. 2 - вид зверху. Подрібнювач складається з корпуса 1, в якому розміщений горизонтальний транспортер 2, скарифікатор 3, направляючі пластини 4, подрібнювач молотковий 5, циліндрична поверхня з отворами (решето) 6, вентилятор 7, масопровід 8. Ширина транспортера 2, довжина скарифікатора 3 довжина ротора 5 однакові і становлять 1200 мм. Корпус установки відіграє роль міцності каркасу та безпеки в експлуатації. Приводи транспортера 2, скарифікатора 3 та ротора 5 загальною потужністю 45кВт розміщені з правої сторони установки, що забезпечує вільний доступ до механізмів для проведення технічного обслуговування. Швидкість обертання привідного вала транспортера 2 регулюється в межах 0,1-140об/хв., швидкість полотна 0,1-2,0м/с. Скарифікатор 3 забезпечує попереднє подрібнення фітомаси і рівномірну її подачу до ротора. Циліндрична робоча поверхня подрібнювача має декілька змінних решіт з отворами різного діаметра (4, 6, 10мм.). Кут обхвату решета в 215 градусів забезпечує високопродуктивну, безперебійну роботу установки. Лопаткова конструкція вентилятора забезпечує достатній потік повітря, щоб забрати подрібнену масу від решета і подати її по масопроводу в циклон. 56057 4 Регулювання крупності продуктів подрібнення здійснюється за допомогою відомих рішень, наприклад, зміною швидкості полотна транспортера (0,1-2,0м/сек.) та зміною решіт (4, 6, 10мм). Продуктивність установки в межах 2-6т/год. Інші елементи (привід, засоби контролю та керування тощо) виконані відповідно до відомих рішень. Подрібнювач працює так. Фітомаса вологістю до 30% завантажується відомими засобами на горизонтальний транспортер 2 і подає її до скарифікатора 3, який сегментними робочими органами частково подрібнює продукт і рівномірно подає в камеру подрібнення 5, де остаточно подрібнюється в результаті взаємодії молотків з контрмолотками. Продукт подрібнення проходить через отвори решета, який забираються вентилятором 7 і по масопроводу 8 подається в циклон, із якого подрібнена солома поступає в прес для виготовлення паливних брикетів. Регульована швидкість полотна транспортера (0,1-2,0м/сек.) дозволяє вибирати оптимальний режим установки для роботи з різними культурами, вологості, формами, об'ємами тощо. Розроблено, виготовлено і успішно проведено експлуатаційні випробування дослідного зразка стаціонарного універсального подрібнювана фітомаси. Встановлено, що при частоті обертання скарифікатора 750об./хв., ротора 2000об./хв., виступу робочих органів ротора над поверхнею дна барабана 50мм, установки решіт з діаметрами отворів 4, 6, 10мм, продуктивності 2,8т/год., розмір подрібненого матеріалу відповідно становить 5-10, 5-14, 5-20мм. Створений стаціонарний універсальний подрібнювач розширеного функціонального призначення забезпечує високу продуктивність 26т/год. подрібненої фітомаси розміром 5-20мм. Заявлене рішення розкрито в матеріалах заявника повністю і може бути використане в сільському господарстві, зокрема для подрібнення фітомаси. Таким чином, запропоноване рішення задовольняє критерію корисної моделі - "промислова здатність". Економічна ефективність корисної моделі заключається в універсальності та у забезпеченні подрібнення фітомаси різної форми та об'єму з розміром подрібнення 5-20см, підвищення продуктивності установки на 25-30% шляхом усунення недоліків прототипу. 5 Комп’ютерна верстка М. Мацело 56057 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
