Навчальна модель

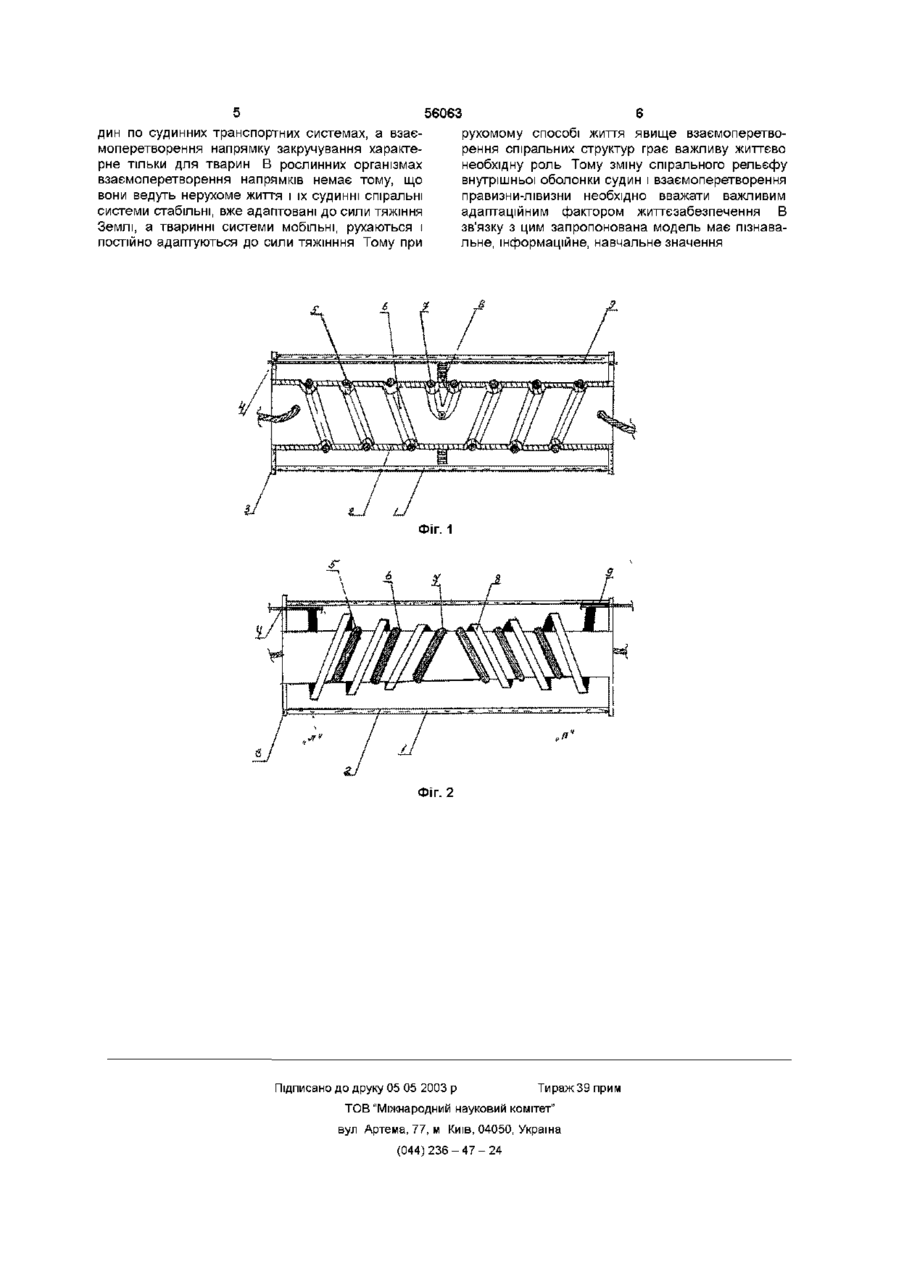

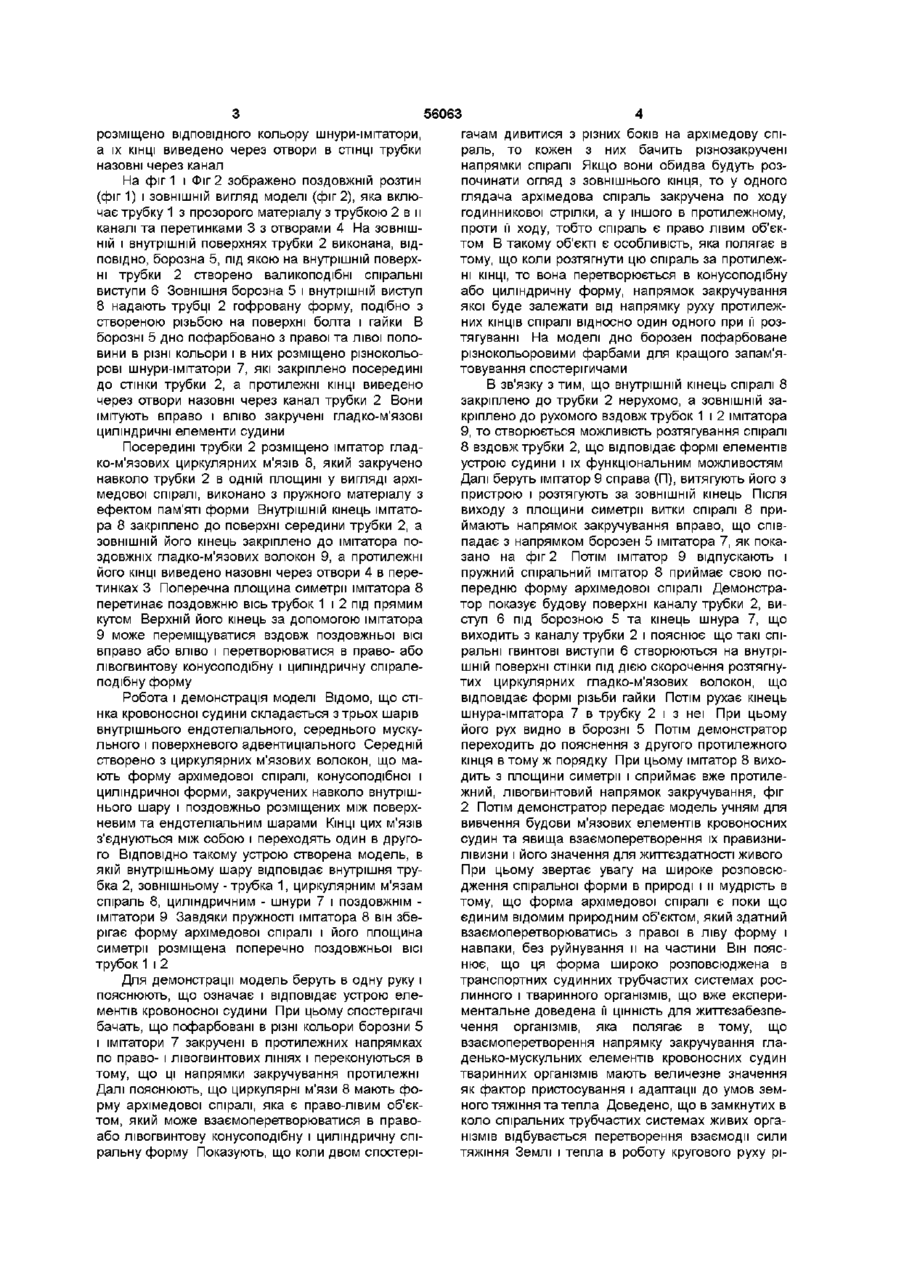

Навчальна модель, що включає два розміщених один в одному циліндри з перегородками, елементами взаємоперетворення напрямку закру Запропонований винахід, навчальна модель являється навчально-демонстративним учбовим пристроєм, що відноситься до біологи та медицини Винахід може використовуватись для навчання і визначення будови та функції гладко-м'язової системи кровоносних судин і залежності та взаємообумовленості функції та форми, а також взаємоперетворення право-лівих форм судин, їх елементів та ілюстрації явища такого перетворення в живих організмах ВІДОМІ моделі і пристрої демонстрації будови і функції гладко-м'язової системи кровоносних судин організмів та взаємоперетворення їх правих та лівих форм одна в одну не досить досконалі Наприклад, до них відносяться моделі кровоносних судин і їх елементів по а с СРСР за №1008773 та №1125647 Винахід по а с №1008773 включає еластичну трубку з кронштейнами на кінцях, закріплених на СПІЛЬНІЙ підставці, яка замкнута сама на себе в коло і на поверхні трубки, в протилежних напрямках по гвинтовим ЛІНІЯМ накручено два шнуриімітатори гладеньких м'язів При скороченні цих шнурів кровоносній судині придається спіральна гвинтова права або ліва форма Ця модель демонструє загальну зміну гвинтової форми судини та залежність напрямку її закручування від форми закручення м'язів Винахід по а с №1125647 є найближчим прототипом запропонованого винаходу і включає дві циліндричні трубки, трубка меншого діаметру роз чення гладко-мязових елементів кровоносних судин, виконаних у формі закрученої в одній площині навколо внутрішнього циліндра спіралі, елементи фіксації та переміщення, яка відрізняється тим, що на ЗОВНІШНІЙ і внутрішній поверхнях внутрішнього циліндра від його середини в протилежних напрямках по право- і лівогвинтових ЛІНІЯХ виконано спіральні борозни, в яких розміщено різнокольорові імітатори у вигляді шнурів, а їх КІНЦІ виведено за межі циліндра міщена в каналі трубки більшого діаметру, їх протилежні КІНЦІ закрито перегородками, в ЗОВНІШНІЙ З них в СТІНЦІ виконаний поздовжній проріз Навколо внутрішньої трубки посередині розміщено спірально закручену металеву стрічку у вигляді архімедовоі спіралі, її внутрішній кінець зафіксовано до зовнішньої поверхні внутрішньої трубки, а ЗОВНІШНІЙ и кінець виведено назовні через проріз зовнішньої трубки до повзунка При переміщенні повзунка в ту чи іншу сторону металева стрічка виходить з поперечної площини і перетворюється в конічної форми право чи лівогвинтову форму, що імітує взаємоперетворення м'язів судини в протилежно закручені спіральні форми Загальним недоліком цих моделей є недостатня наглядність демонстрації змін форми внутрішньої ендотеліальної оболонки кровоносної судини під дією скорочення спіральних і поздовжніх гладко-м'язових волокон при їх взаємоперетвореннях право- і лівогвинтових форм напрямків закручення В завдання запропонованого винаходу входить розробка такої моделі кровоносної судини, яка підвищує наглядність і інформативність змін форми ендотеліальної оболонки і рельєфу стінки судини під взаємодією гладко-м'язових волокон Таке завдання забезпечується тим, що на ЗОВНІШНІЙ І внутрішній поверхні внутрішньої трубки моделі, починаючи від її середини, в протилежних напрямках по гвинтових спіральних ЛІНІЯХ виконано борозни, які пофарбовано в різні кольори, в них СО (О о (О ю 56063 гачам дивитися з різних боків на архімедову спірозміщено ВІДПОВІДНОГО кольору шнури-імітатори, раль, то кожен з них бачить різнозакручені а їх КІНЦІ виведено через отвори в СТІНЦІ трубки напрямки спіралі Якщо вони обидва будуть розназовні через канал починати огляд з зовнішнього кінця, то у одного На фіг 1 і Фіг 2 зображено поздовжній розтин глядача архімедова спіраль закручена по ходу (фиг 1) і ЗОВНІШНІЙ вигляд моделі (фіг 2), яка вклюгодинникової стрілки, а у іншого в протилежному, чає трубку 1 з прозорого матеріалу з трубкою 2 в и проти її ходу, тобто спіраль є право лівим об'єкканалі та перетинками 3 з отворами 4 На ЗОВНІШтом В такому об'єкті є особливість, яка полягає в НІЙ І внутрішній поверхнях трубки 2 виконана, ВІДтому, що коли розтягнути цю спіраль за протилежПОВІДНО, борозна 5, під якою на внутрішній поверхні КІНЦІ, то вона перетворюється в конусоподібну ні трубки 2 створено валикоподібні спіральні або циліндричну форму, напрямок закручування виступи 6 Зовнішня борозна 5 і внутрішній виступ якої буде залежати від напрямку руху протилеж8 надають трубці 2 гофровану форму, подібно з них КІНЦІВ спіралі відносно один одного при її розствореною різьбою на поверхні болта і гайки В тягуванні На моделі дно борозен пофарбоване борозні 5 дно пофарбовано з правої та лівої полорізнокольоровими фарбами для кращого запам'явини в різні кольори і в них розміщено різнокольотовування спостерігичами рові шнури-імітатори 7, які закріплено посередині до стінки трубки 2, а протилежні КІНЦІ виведено В зв'язку з тим, що внутрішній кінець спіралі 8 через отвори назовні через канал трубки 2 Вони закріплено до трубки 2 нерухомо, а ЗОВНІШНІЙ заімітують вправо і вліво закручені гладко-м'язові кріплено до рухомого вздовж трубок 1 і 2 імітатора циліндричні елементи судини 9, то створюється можливість розтягування спіралі 8 вздовж трубки 2, що відповідає формі елементів Посередині трубки 2 розміщено імітатор гладустрою судини і їх функціональним можливостям ко-м'язових циркулярних м'язів 8, який закручено Далі беруть імітатор 9 справа (П), витягують його з навколо трубки 2 в одній площині у вигляді архіпристрою і розтягують за ЗОВНІШНІЙ кінець Після медової спіралі, виконано з пружного матеріалу з виходу з площини симетрії витки спіралі 8 приефектом пам'яті форми Внутрішній кінець імітатоймають напрямок закручування вправо, що співра 8 закріплено до поверхні середини трубки 2, а падає з напрямком борозен 5 імітатора 7, як покаЗОВНІШНІЙ його кінець закріплено до імітатора позано на фіг 2 Потім імітатор 9 відпускають і здовжніх гладко-м'язових волокон 9, а протилежні пружний спіральний імітатор 8 приймає свою пойого КІНЦІ виведено назовні через отвори 4 в перепередню форму архімедової спіралі Демонстратинках 3 Поперечна площина симетрії імітатора 8 тор показує будову поверхні каналу трубки 2, виперетинає поздовжню вісь трубок 1 і 2 під прямим ступ 6 під борозною 5 та кінець шнура 7, що кутом Верхній його кінець за допомогою імітатора виходить з каналу трубки 2 і пояснює що такі спі9 може переміщуватися вздовж поздовжньої ВІСІ ральні гвинтові виступи 6 створюються на внутрівправо або вліво і перетворюватися в право- або шній поверхні стінки під дією скорочення розтягнулівогвинтову конусоподібну і циліндричну спіралетих циркулярних гладко-м'язових волокон, що подібну форму відповідає формі різьби гайки Потім рухає кінець Робота і демонстрація моделі Відомо, що стішнура-імітатора 7 в трубку 2 і з неї При цьому нка кровоносної судини складається з трьох шарів його рух видно в борозні 5 Потім демонстратор внутрішнього ендотеліального, середнього мускупереходить до пояснення з другого протилежного льного і поверхневого адвентиціального Середній кінця в тому ж порядку При цьому імітатор 8 вихостворено з циркулярних м'язових волокон, що мадить з площини симетрії і сприймає вже протилеють форму архімедової спіралі, конусоподібної і жний, лівогвинтовий напрямок закручування, фіг циліндричної форми, закручених навколо внутріш2 Потім демонстратор передає модель учням для нього шару і поздовжньо розміщених між поверхвивчення будови м'язових елементів кровоносних невим та ендотеліальним шарами КІНЦІ ЦИХ М'ЯЗІВ судин та явища взаємоперетворення їх правизниз'єднуються між собою і переходять один в друголівизни і його значення для життєздатності живого го ВІДПОВІДНО такому устрою створена модель, в При цьому звертає увагу на широке розповсюякій внутрішньому шару відповідає внутрішня трудження спіральної форми в природі і и мудрість в бка 2, зовнішньому - трубка 1, циркулярним м'язам тому, що форма архімедової спіралі є поки що спіраль 8, циліндричним - шнури 7 і поздовжнім єдиним відомим природним об'єктом, який здатний імітатори 9 Завдяки пружності імітатора 8 він збевзаємоперетворюватись з правої в ліву форму і рігає форму архімедової спіралі і його площина навпаки, без руйнування и на частини Він пояссиметрії розміщена поперечно поздовжньої ВІСІ нює, що ця форма широко розповсюджена в трубок 1 і 2 транспортних судинних трубчастих системах рослинного і тваринного організмів, що вже експериДля демонстрації модель беруть в одну руку і ментальне доведена її ЦІННІСТЬ для життєзабезпепояснюють, що означає і відповідає устрою елечення організмів, яка полягає в тому, що ментів кровоносної судини При цьому спостерігачі взаємоперетворення напрямку закручування глабачать, що пофарбовані в різні кольори борозни 5 денько-мускульних елементів кровоносних судин і імітатори 7 закручені в протилежних напрямках тваринних організмів мають величезне значення по право- і лівогвинтових ЛІНІЯХ І переконуються в як фактор пристосування і адаптації до умов земтому, що ці напрямки закручування протилежні ного тяжіння та тепла Доведено, що в замкнутих в Далі пояснюють, що циркулярні м'язи 8 мають фоколо спіральних трубчастих системах живих оргарму архімедової спіралі, яка є право-лівим об'єкнізмів відбувається перетворення взаємодії сили том, який може взаємоперетворюватися в правотяжіння Землі і тепла в роботу кругового руху ріабо лівогвинтову конусоподібну і циліндричну спіральну форму Показують, що коли двом спостері 56063 дин по судинних транспортних системах, а взаємоперетворення напрямку закручування характерне тільки для тварин В рослинних організмах взаємоперетворення напрямків немає тому, що вони ведуть нерухоме життя і їх судинні спіральні системи стабільні, вже адаптовані до сили тяжіння Землі, а тваринні системи мобільні, рухаються і постійно адаптуються до сили тяжінння Тому при 6 рухомому способі життя явище взаємоперетворення спіральних структур грає важливу життєво необхідну роль Тому зміну спірального рельєфу внутрішньої оболонки судин і взаємоперетворення правизни-лівизни необхідно вважати важливим адаптаційним фактором життєзабезпечення В зв'язку з цим запропонована модель має пізнавальне, інформаційне, навчальне значення Фіг. 1 Фіг. 2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
