Ендопротез суглобової поверхні голівки стегнової кістки системи і.а. руденка
Номер патенту: 56153
Опубліковано: 15.05.2003
Автори: Руденко Ігор Анатолійович, Великий Віктор Іванович, Рябов Костянтин Ілліч
Формула / Реферат

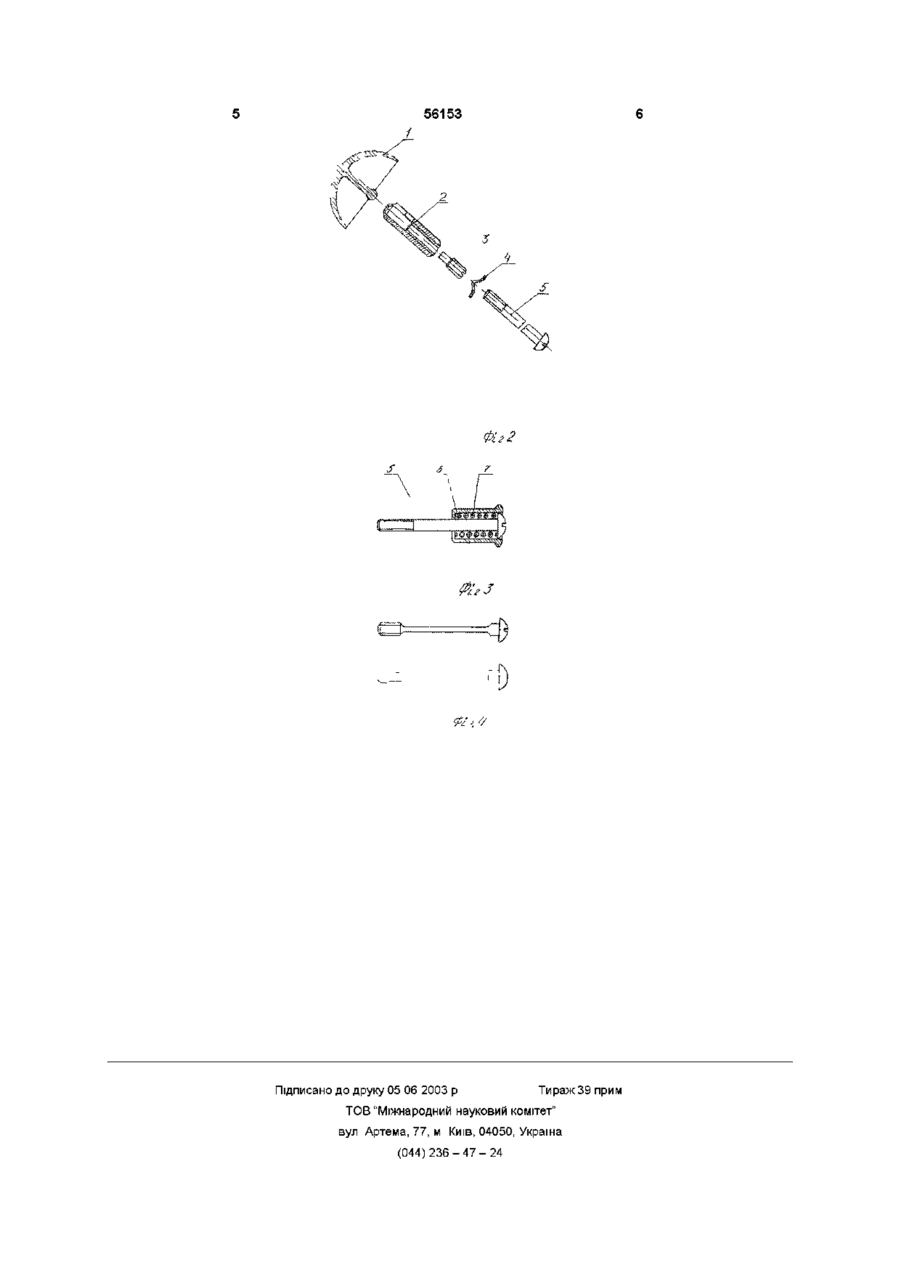

1. Ендопротез суглобової поверхні голівки стегнової кістки , який складається із сферичного ковпачка з внутрішньою сферичною поверхнею, осьового стержня і механізму натяжіння, який відрізняється тим, що сферичний ковпачок з'єднано з осьовим стержнем за допомогою шарніра, а осьовий стержень виконано складним у вигляді корпусу шарніра і стяжного гвинта, при цьому в корпусі шарніра розташовано фіксуючий гвинт, а механізм натяжіння виконано у вигляді пружної фігурної шайби, встановленої під голівкою стяжного гвинта.
2. Ендопротез суглобової поверхні голівки стегнової кістки , який складається із сферичного ковпачка з внутрішньою сферичною поверхнею, осьового стержня і механізму натяжіння, який відрізняється тим, що механізм натяжіння виконано у вигляді тонкостінного стакана з опорним буртиком, всередині якого розташована пружина і встановлена під голівкою стяжного гвинта.
3. Ендопротез суглобової поверхні голівки стегнової кістки за п. 1, 2, який відрізняється тим, що дистальна половина стяжного гвинта виконана у вигляді плоскої пружної пружини.
Текст

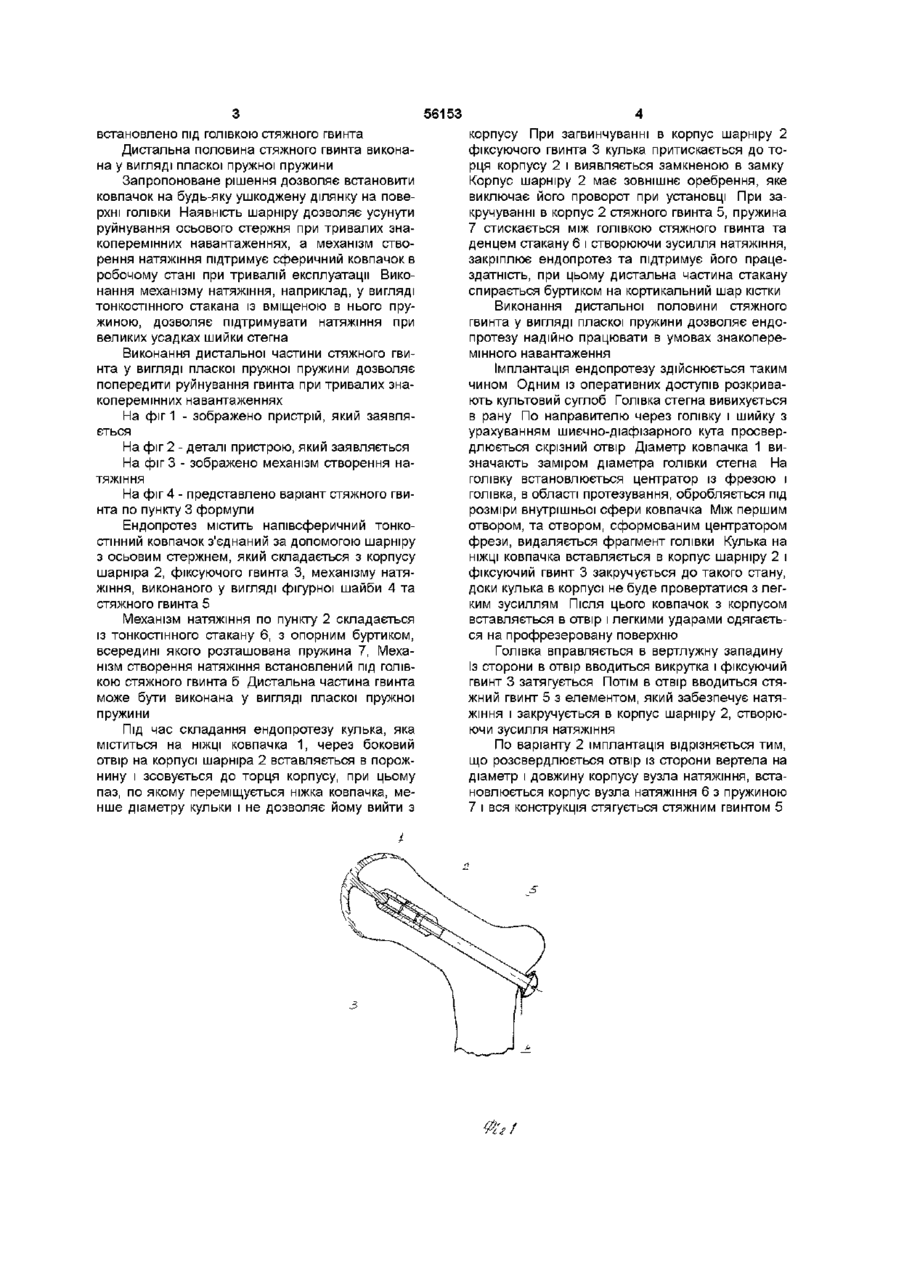

1 Ендопротез суглобової поверхні голівки стегнової кістки , який складається із сферичного ковпачка з внутрішньою сферичною поверхнею, осьового стержня і механізму натяжіння, який відрізняється тим, що сферичний ковпачок з'єднано з осьовим стержнем за допомогою шарніра, а осьовий стержень виконано складним у вигляді корпусу шарніра і стяжного гвинта, при Винахід належить до медицини, а саме до травматології та ортопеди, і призначено дія лікування захворювань і ушкоджень культьового суглоба Відомий ендопротез суглобової поверхні, що містить тонкостінний напівсферичний ковпачок, який одягають на ушкоджену голівку стегнової кістки Відміна ендопротеза є в тому, що він складається із сферичного ковпачка, виконаного разом із осьовим стержнем, який має поздовжні деротаційні ребра, і різьбовим хвостовиком конусної втулки та гайки з пружними пелюстками При накручуванні на різьбовий кінець осьового стержня пелюстки гайки спираючись на конусну втулку пружинять, створюючи осьове зусилля натяжіння, яке залежить від крутящого моменту затяжки Недоліками даного пристрою є можливість протезування напівсфери тільки напроти осі шийки голівки, низька надійність при змінних за знаком навантаженнях і схильність через жорсткість до переламу осьового стержня Недосконала також схема компенсації усадок при тривалій роботі пристрою, що приводить до необхідності періодичного хірургічного втручання для відновлення осьового натяжіння Нетехнолопчним є виготовлення ковпачка з довгим осьовим стержнем, який має деротаційні ребра, як однієї цьому в корпусі шарніра розташовано фіксуючий гвинт, а механізм натяжіння виконано у вигляді пружної фігурної шайби, встановленої під голівкою стяжного гвинта 2 Ендопротез суглобової поверхні голівки стегнової кістки , який складається із сферичного ковпачка з внутрішньою сферичною поверхнею, осьового стержня і механізму натяжіння, який відрізняється тим, що механізм натяжіння виконано у вигляді тонкостінного стакана з опорним буртиком, всередині якого розташована пружина і встановлена під голівкою стяжного гвинта 3 Ендопротез суглобової поверхні голівки стегнової кістки за п 1,2, який відрізняється тим, що дистальна половина стяжного гвинта виконана у вигляді плоскої пружної пружини деталі Ставиться задача забезпечення можливості протезування будь-якої ушкодженої ділянки суглобової поверхні голівки стегнової кістки, з одночасним підвищенням надійності фіксації, тривалості і надійності функціонування пристрою, за рахунок забезпечення можливості пружних деформацій в системі кріплення ендопротезу разом із кістковою тканиною шийки стегнової кістки при функціональних знакоперемінних навантаженнях із збереженням напруги натяжіння в осьовому напрямку Поставлена задача досягається тим, що в ендопротезі суглобової поверхні стегнової кістки, який складається із сферичного ковпачка з внутрішньою сферичною поверхнею, осьового стержня і механізму натяжіння, сферичний ковпачок з'єднано з осьовим стержнем за допомог гой шарніру, а осьовий стержень виконано складним у вигляді корпусу шарніру і стяжного гвинта, при цьому в корпусі шарніру розташовано фіксуючий гвинт, а механізм створення натяжіння виконано у вигляді пружної фігурної шайби, встановленої під голівкою стяжного гвинта Механізм створення натяжіння виконаний у вигляді тонкостінного стакана з опорним буртиком, всередині якого розташована пружина, і О СО Ю (О ю 56153 встановлено під голівкою стяжного гвинта Дистальна половина стяжного гвинта виконана у вигляді пласкої пружної пружини Запропоноване рішення дозволяє встановити ковпачок на будь-яку ушкоджену ділянку на поверхні голівки Наявність шарніру дозволяє усунути руйнування осьового стержня при тривалих знакоперемінних навантаженнях, а механізм створення натяжіння підтримує сферичний ковпачок в робочому стані при тривалій експлуатації Виконання механізму натяжіння, наприклад, у вигляді тонкостінного стакана із вміщеною в нього пружиною, дозволяє підтримувати натяжіння при великих усадках шийки стегна Виконання дистальної частини стяжного гвинта у вигляді пласкої пружної пружини дозволяє попередити руйнування гвинта при тривалих знакоперемінних навантаженнях На фіг 1 - зображено пристрій, який заявляється На фіг 2 - деталі пристрою, який заявляється На фіг 3 - зображено механізм створення натяжіння На фіг 4 - представлено варіант стяжного гвинта по пункту 3 формули Ендопротез містить напівсферичний тонкостінний ковпачок з'єднаний за допомогою шарніру з осьовим стержнем, який складається з корпусу шарніра 2, фіксуючого гвинта 3, механізму натяжіння, виконаного у вигляді фігурної шайби 4 та стяжного гвинта 5 Механізм натяжіння по пункту 2 складається із тонкостінного стакану 6, з опорним буртиком, всередині якого розташована пружина 7, Механізм створення натяжіння встановлений під голівкою стяжного гвинта б Дистальна частина гвинта може бути виконана у вигляді пласкої пружної пружини Під час складання ендопротезу кулька, яка міститься на НІЖЦІ ковпачка 1, через боковий отвір на корпусі шарніра 2 вставляється в порожнину і зсовується до торця корпусу, при цьому паз, по якому переміщується ніжка ковпачка, менше діаметру кульки і не дозволяє йому вийти з корпусу При загвинчуванні в корпус шарніру 2 фіксуючого гвинта 3 кулька притискається до торця корпусу 2 і виявляється замкненою в замку Корпус шарніру 2 має зовнішнє оребрення, яке виключає його проворот при установці При закручуванні в корпус 2 стяжного гвинта 5, пружина 7 стискається між голівкою стяжного гвинта та денцем стакану 6 і створюючи зусилля натяжіння, закріплює ендопротез та підтримує його працездатність, при цьому дистальна частина стакану спирається буртиком на кортикальний шар кістки Виконання дистальної половини стяжного гвинта у вигляді пласкої пружини дозволяє ендопротезу надійно працювати в умовах знакоперемінного навантаження Імплантація ендопротезу здійснюється таким чином Одним із оперативних доступів розкривають культовий суглоб Голівка стегна вивихується в рану По направителю через голівку і шийку з урахуванням шиєчно-діафізарного кута просвердлюється скрізний отвір Діаметр ковпачка 1 визначають заміром діаметра голівки стегна На голівку встановлюється центратор із фрезою і голівка, в області протезування, обробляється під розміри внутрішньої сфери ковпачка Між першим отвором, та отвором, сформованим центратором фрези, видаляється фрагмент голівки Кулька на НІЖЦІ ковпачка вставляється в корпус шарніру 2 і фіксуючий гвинт 3 закручується до такого стану, доки кулька в корпусі не буде провертатися з легким зусиллям Після ЦЬОГО ковпачок з корпусом вставляється в отвір і легкими ударами одягається на профрезеровану поверхню Голівка вправляється в вертлужну западину Із сторони в отвір вводиться викрутка і фіксуючий гвинт 3 затягується Потім в отвір вводиться стяжний гвинт 5 з елементом, який забезпечує натяжіння і закручується в корпус шарніру 2, створюючи зусилля натяжіння По варіанту 2 імплантація відрізняється тим, що розсвердлюється отвір із сторони вертела на діаметр і довжину корпусу вузла натяжіння, встановлюється корпус вузла натяжіння 6 з пружиною 7 і вся конструкція стягується стяжним гвинтом 5 S 56153 s Фіг 2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюEndoprosthesis of articulate surface of head of femur designed by i.a. rudenko
Автори англійськоюRudenko Ihor Anatoliiovych, Rudenko Ihor Anatoliovych, Velykyi Viktor Ivanovych, Riabov Kostiantyn Illich
Назва патенту російськоюЭндопротез суставной поверхности головки бедренной кости системы и.а. руденко
Автори російськоюРуденко Игорь Анатолиевич, Великий Виктор Иванович, Рябов Константин Ильич
МПК / Мітки
МПК: A61F 2/36
Мітки: поверхні, суглобової, руденка, голівки, і.а, кістки, стегнової, ендопротез, системі
