Бджолина стільникова рамка та спосіб її виготовлення

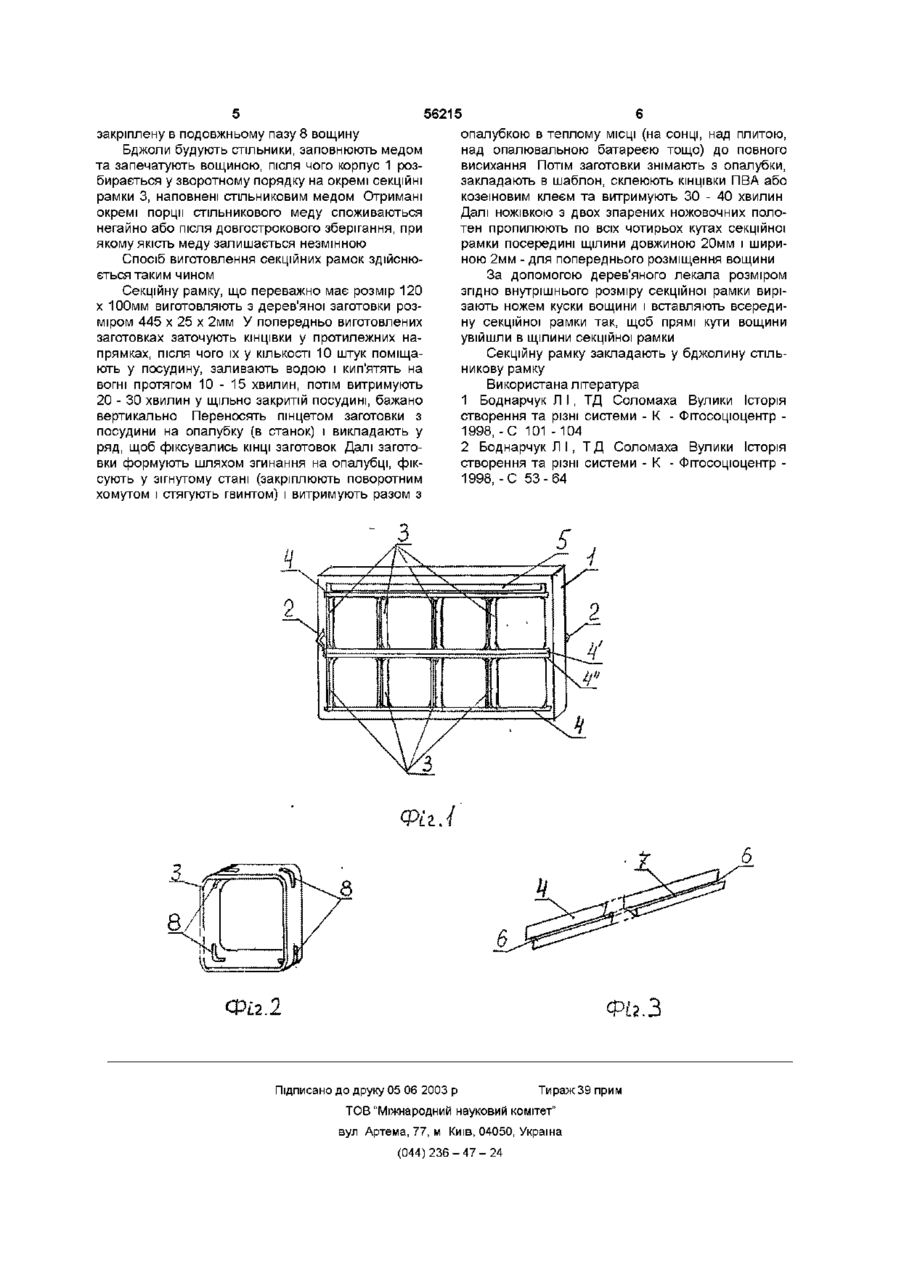

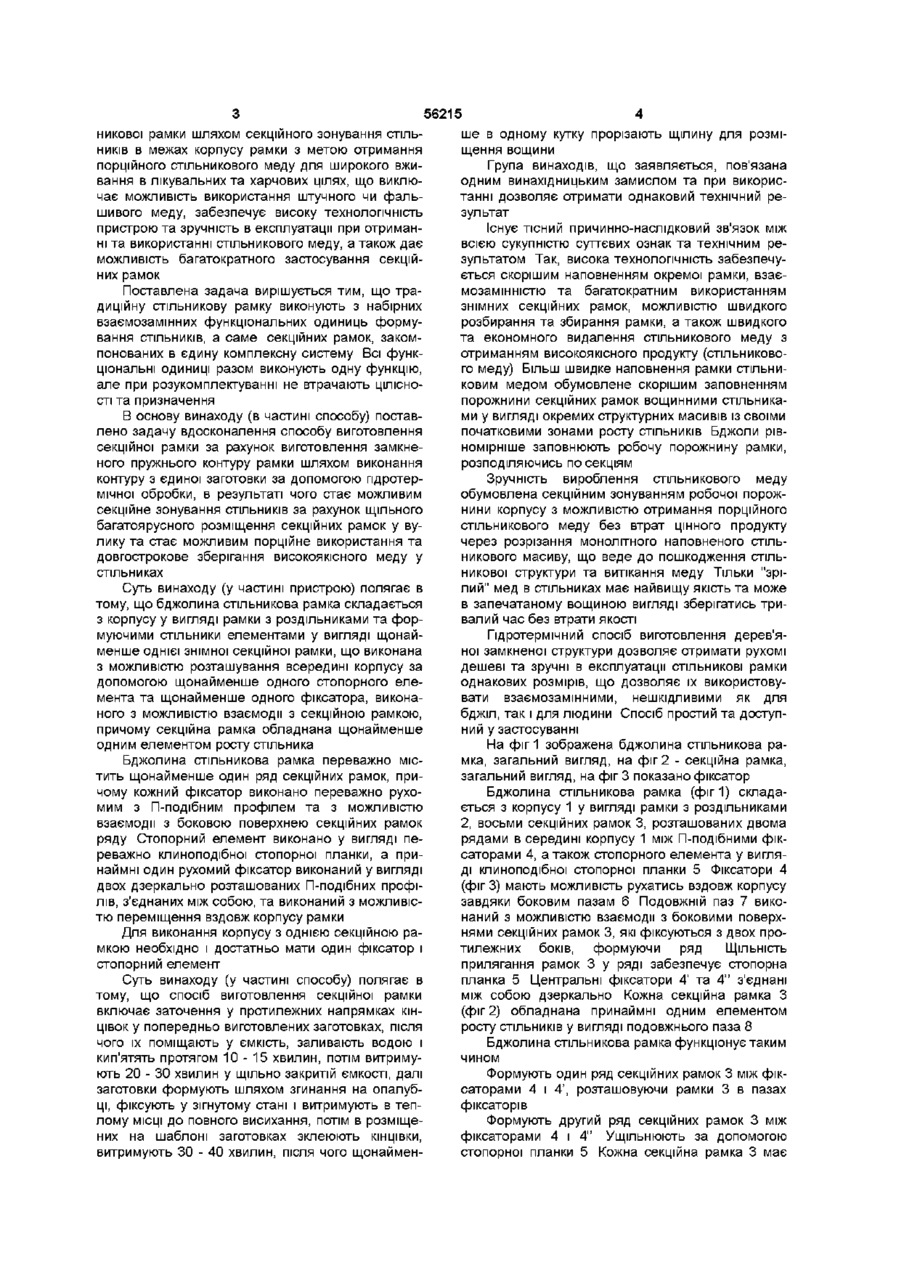

1 Бджолина стільникова рамка, що складається з корпусу у вигляді рамки з роздільниками та елементами, що формують стільники, яка відрізняється тим, що елементи, що формують стільники, виконані у вигляді щонайменше однієї знімної секційної рамки, що виконана з можливістю розташування всередині корпусу за допомогою щонайменше одного стопорного елемента та щонайменше одного фіксатора, виконаного з можливістю взаємодії з секційною рамкою, причому секційна рамка обладнана щонайменше одним елементом росту стільника 2 Рамка за п 1, яка відрізняється тим, що містить щонайменше один ряд секційних рамок, причому кожний фіксатор виконано переважно рухомим з П-подібним профілем та з можливістю взаємодії з боковою поверхнею секційних рамок ряду 3 Рамка за п 1, яка відрізняється тим, що стопорний елемент виконано у вигляді переважно клиноподібної стопорної планки 4 Рамка за пп1,2, яка відрізняється тим, що принаймні один рухомий фіксатор виконаний у вигляді двох дзеркально розташованих П-подібних профілів та виконаний з можливістю переважно спільного переміщення вздовж корпусу рамки 5 Спосіб виготовлення секційної рамки, що включає з'єднання попередньо вирізаних на деревообробному верстаті дерев'яних заготовок у вигляді чотирьох планок в замкнений контур та скріплення місць з'єднання, який відрізняється тим, що у попередньо виготовлених заготовках заточують КІНЦІВКИ у протилежних напрямках, поміщають у ємкість, заливають водою і кип'ятять протягом 1015 хвилин, потім витримують 20-30 хвилин у щільно закритій ємкості, далі заготовки формують шляхом згинання на опалубці, фіксують у зігнутому стані і витримують в теплому МІСЦІ ДО ПОВНОГО ви сихання, потім в розміщених на шаблоні заготовках склеюють КІНЦІВКИ, витримують 30-40 хвилин, після чого щонайменше в одному кутку прорізають щілину для розміщення вощини О Ю Винахід стосується бджільництва, а саме, обладнання бджолиних вуликів та технології його виготовлення Відома бджолина стільникова рамка ДаданаБлата (1), яка має корпус у вигляді дерев'яної рамки з обмежувачами та формуючими стільники елементами, виконаними у вигляді натягнутого дроту, на якому бджоли спрямовано утворюють СТІЛЬНИКОВІ структури з вощини та потім заповнюють їх медом і запечатують вощиною Зазначена рамка використовується переважно для утворення та відбору меду із СТІЛЬНИКІВ Недоліком такої рамки є практична неможливість зняття з рамки СТІЛЬНИКІВ, заповнених медом, без їх пошкодження Це пов'язано з особливістю утворення стільникової структури, що будується, заповнюючи весь обсяг рамки, та складається з окремих об'ємних багатокутників, які межують од (О нією спільною стінкою з вощини, що унеможливлює розділення СТІЛЬНИКІВ без їх руйнування Відомий спосіб виготовлення дерев'яної бджолиної стільникової рамки (2), що включає з'єднання попередньо вирізаних на деревообробному станку дерев'яних заготовок у вигляді чотирьох планок в замкнений контур та скріплення місць з'єднання Недоліком відомого способу є низька технологічність виготовлення бджолиної стільникової рамки із дерева та висока матеріаломісткість та трудомісткість, що значно затрудняє виготовлення рамок невеликих розмірів таким чином і унеможливлює щільне прилягання декількох рамок в силу необхідності спеціальної обробки з'єднувальних бокових поверхонь рамок В основу винаходу (в частині пристрою) поставлено задачу вдосконалення бджолиної стіль ю 56215 никової рамки шляхом секційного зонування СТІЛЬше в одному кутку прорізають щілину для розміНИКІВ в межах корпусу рамки з метою отримання щення вощини порційного стільникового меду для широкого вжиГрупа винаходів, що заявляється, пов'язана вання в лікувальних та харчових цілях, що виклюодним винахідницьким замислом та при викорисчає можливість використання штучного чи фальтанні дозволяє отримати однаковий технічний решивого меду, забезпечує високу технологічність зультат пристрою та зручність в експлуатації при отриманІснує тісний причинно-наслідковий зв'язок між ні та використанні стільникового меду, а також дає всією сукупністю суттєвих ознак та технічним реможливість багатократного застосування секційзультатом Так, висока технологічність забезпечуних рамок ється скорішим наповненням окремої рамки, взаємозамінністю та багатократним використанням Поставлена задача вирішується тим, що тразнімних секційних рамок, можливістю швидкого диційну стільникову рамку виконують з набірних розбирання та збирання рамки, а також швидкого взаємозамінних функціональних одиниць формута економного видалення стільникового меду з вання СТІЛЬНИКІВ, а саме секційних рамок, закомотриманням високоякісного продукту (стільниковопонованих в єдину комплексну систему Всі функго меду) Більш швидке наповнення рамки стільниціональні одиниці разом виконують одну функцію, ковим медом обумовлене скорішим заповненням але при розукомплектуванні не втрачають ЦІЛІСНОпорожнини секційних рамок вощинними стільникаСТІ та призначення ми у вигляді окремих структурних масивів із своїми В основу винаходу (в частині способу) поставпочатковими зонами росту СТІЛЬНИКІВ БДЖОЛИ рівлено задачу вдосконалення способу виготовлення номірніше заповнюють робочу порожнину рамки, секційної рамки за рахунок виготовлення замкнерозподіляючись по секціям ного пружнього контуру рамки шляхом виконання контуру з єдиної заготовки за допомогою гідротерЗручність вироблення стільникового меду мічної обробки, в результаті чого стає можливим обумовлена секційним зонуванням робочої порожсекційне зонування СТІЛЬНИКІВ за рахунок щільного нини корпусу з можливістю отримання порційного багатоярусного розміщення секційних рамок у вустільникового меду без втрат цінного продукту лику та стає можливим порційне використання та через розрізання монолітного наповненого стільдовгострокове зберігання високоякісного меду у никового масиву, що веде до пошкодження стільстільниках никової структури та витікання меду Тільки "зрілий" мед в стільниках має найвищу якість та може Суть винаходу (у частині пристрою) полягає в в запечатаному вощиною вигляді зберігатись тритому, що бджолина стільникова рамка складається валий час без втрати якості з корпусу у вигляді рамки з роздільниками та формуючими стільники елементами у вигляді щонайГідротермічний спосіб виготовлення дерев'яменше однієї знімної секційної рамки, що виконана ної замкненої структури дозволяє отримати рухомі з можливістю розташування всередині корпусу за дешеві та зручні в експлуатації СТІЛЬНИКОВІ рамки допомогою щонайменше одного стопорного елеоднакових розмірів, що дозволяє їх використовумента та щонайменше одного фіксатора, виконавати взаємозамінними, нешкідливими як для ного з можливістю взаємодії з секційною рамкою, бджіл, так і для людини Спосіб простий та доступпричому секційна рамка обладнана щонайменше ний у застосуванні одним елементом росту стільника На фіг 1 зображена бджолина стільникова рамка, загальний вигляд, на фіг 2 - секційна рамка, Бджолина стільникова рамка переважно місзагальний вигляд, на фіг 3 показано фіксатор тить щонайменше один ряд секційних рамок, причому кожний фіксатор виконано переважно рухоБджолина стільникова рамка (фиг 1) складамим з П-подібним профілем та з можливістю ється з корпусу 1 у вигляді рамки з роздільниками взаємодії з боковою поверхнею секційних рамок 2, восьми секційних рамок 3, розташованих двома ряду Стопорний елемент виконано у вигляді перядами в середині корпусу 1 між П-подібними фікреважно клиноподібної стопорної планки, а присаторами 4, а також стопорного елемента у виглянаймні один рухомий фіксатор виконаний у вигляді ді клиноподібної стопорної планки 5 Фіксатори 4 двох дзеркально розташованих П-подібних профі(фігЗ) мають можливість рухатись вздовж корпусу лів, з'єднаних між собою, та виконаний з можливісзавдяки боковим пазам 6 Подовжній паз 7 викотю переміщення вздовж корпусу рамки наний з можливістю взаємодії з боковими поверхнями секційних рамок 3, які фіксуються з двох проДля виконання корпусу з однією секційною ратилежних боків, формуючи ряд ЩІЛЬНІСТЬ мкою необхідно і достатньо мати один фіксатор і прилягання рамок 3 у ряді забезпечує стопорна стопорний елемент планка 5 Центральні фіксатори 4' та 4" з'єднані Суть винаходу (у частині способу) полягає в між собою дзеркально Кожна секційна рамка З тому, що спосіб виготовлення секційної рамки (фіг 2) обладнана принаймні одним елементом включає заточення у протилежних напрямках КІНросту СТІЛЬНИКІВ у вигляді подовжнього паза 8 ЦІВОК у попередньо виготовлених заготовках, після чого їх поміщають у ємкість, заливають водою і Бджолина стільникова рамка функціонує таким кип'ятять протягом 1 0 - 1 5 хвилин, потім витримучином ють 20 - ЗО хвилин у щільно закритій ємкості, далі Формують один ряд секційних рамок 3 між фікзаготовки формують шляхом згинання на опалубсаторами 4 і 4', розташовуючи рамки 3 в пазах ці, фіксують у зігнутому стані і витримують в тепфіксаторів лому МІСЦІ до повного висихання, потім в розміщеФормують другий ряд секційних рамок 3 між них на шаблоні заготовках зклеюють КІНЦІВКИ, фіксаторами 4 і 4" Ущільнюють за допомогою витримують ЗО - 40 хвилин, після чого щонайменстопорної планки 5 Кожна секційна рамка 3 має закріплену в подовжньому пазу 8 вощину Бджоли будують стільники, заповнюють медом та запечатують вощиною, після чого корпус 1 розбирається у зворотному порядку на окремі секційні рамки 3, наповнені стільниковим медом Отримані окремі порції стільникового меду споживаються негайно або після довгострокового зберігання, при якому якість меду залишається незмінною Спосіб виготовлення секційних рамок здійснюється таким чином Секційну рамку, що переважно має розмір 120 х 100мм виготовляють з дерев'яної заготовки розміром 445 х 25 х 2мм У попередньо виготовлених заготовках заточують КІНЦІВКИ у протилежних напрямках, після чого їх у КІЛЬКОСТІ 10 штук поміщають у посудину, заливають водою і кип'ятять на вогні протягом 10 - 15 хвилин, потім витримують 20 - ЗО хвилин у щільно закритій посудині, бажано вертикально Переносять пінцетом заготовки з посудини на опалубку (в станок) і викладають у ряд, щоб фіксувались КІНЦІ заготовок Далі заготовки формують шляхом згинання на опалубці, фіксують у зігнутому стані (закріплюють поворотним хомутом і стягують гвинтом) і витримують разом з 56215 опалубкою в теплому МІСЦІ (на сонці, над плитою, над опалювальною батареєю тощо) до повного висихання Потім заготовки знімають з опалубки, закладають в шаблон, склеюють КІНЦІВКИ ПВА або козешовим клеєм та витримують ЗО - 40 хвилин Далі ножівкою з двох зпарених ножовочних полотен пропилюють по всіх чотирьох кутах секційної рамки посередині щілини довжиною 20мм і шириною 2мм - для попереднього розміщення вощини За допомогою дерев'яного лекала розміром згідно внутрішнього розміру секційної рамки вирізають ножем куски вощини і вставляють всередину секційної рамки так, щоб прямі кути вощини увійшли в щілини секційної рамки Секційну рамку закладають у бджолину стільникову рамку Використана література 1 Боднарчук Л І , ТД Соломаха Вулики Історія створення та різні системи - К - Фітосоцюцентр 1998, -С 101 -104 2 Боднарчук Л І , Т Д Соломаха Вулики Історія створення та різні системи - К - Фітосоцюцентр 1998, -С 53-64 Фіг А 6 Фіг.2 ФІ2.3 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
