Свердловинний геофон

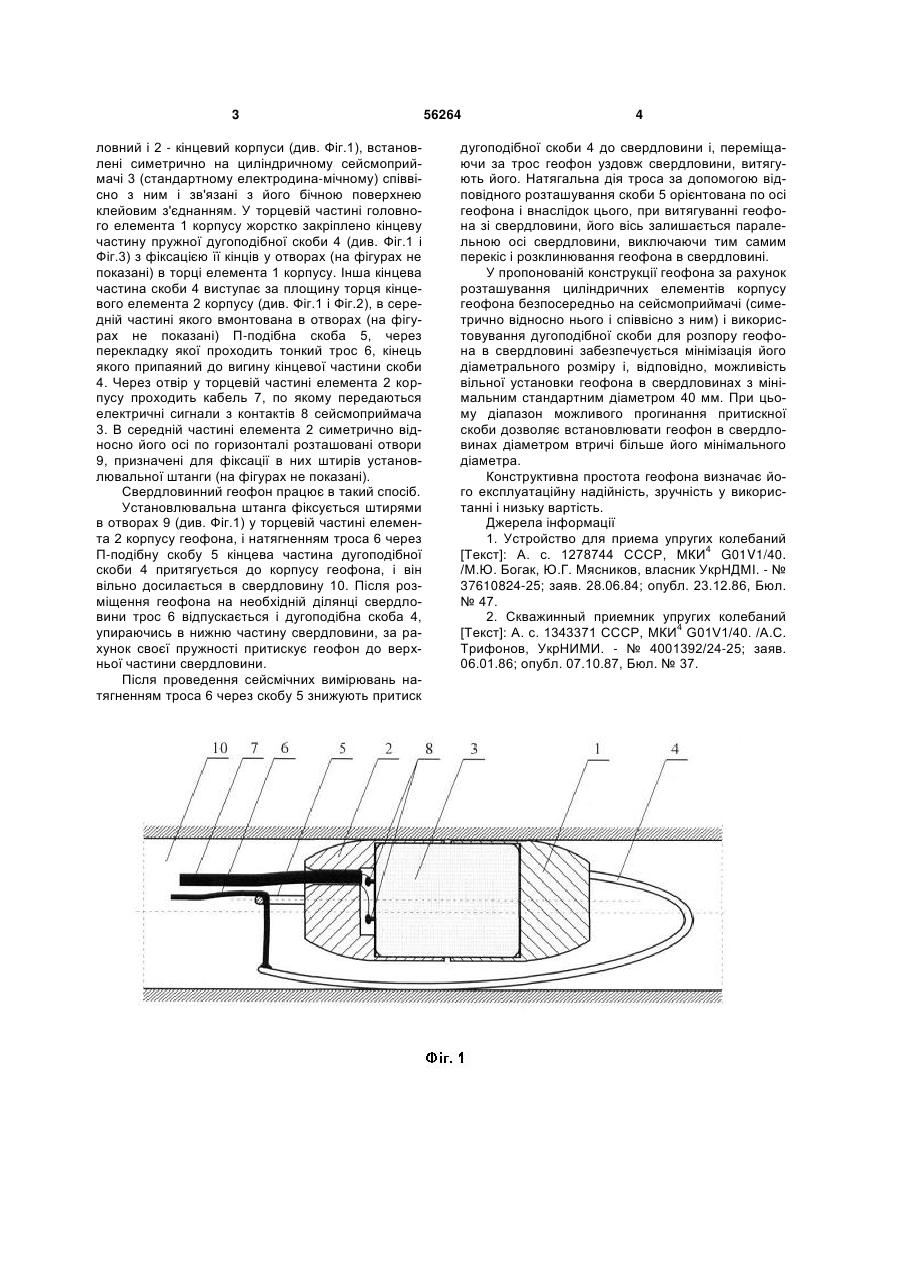

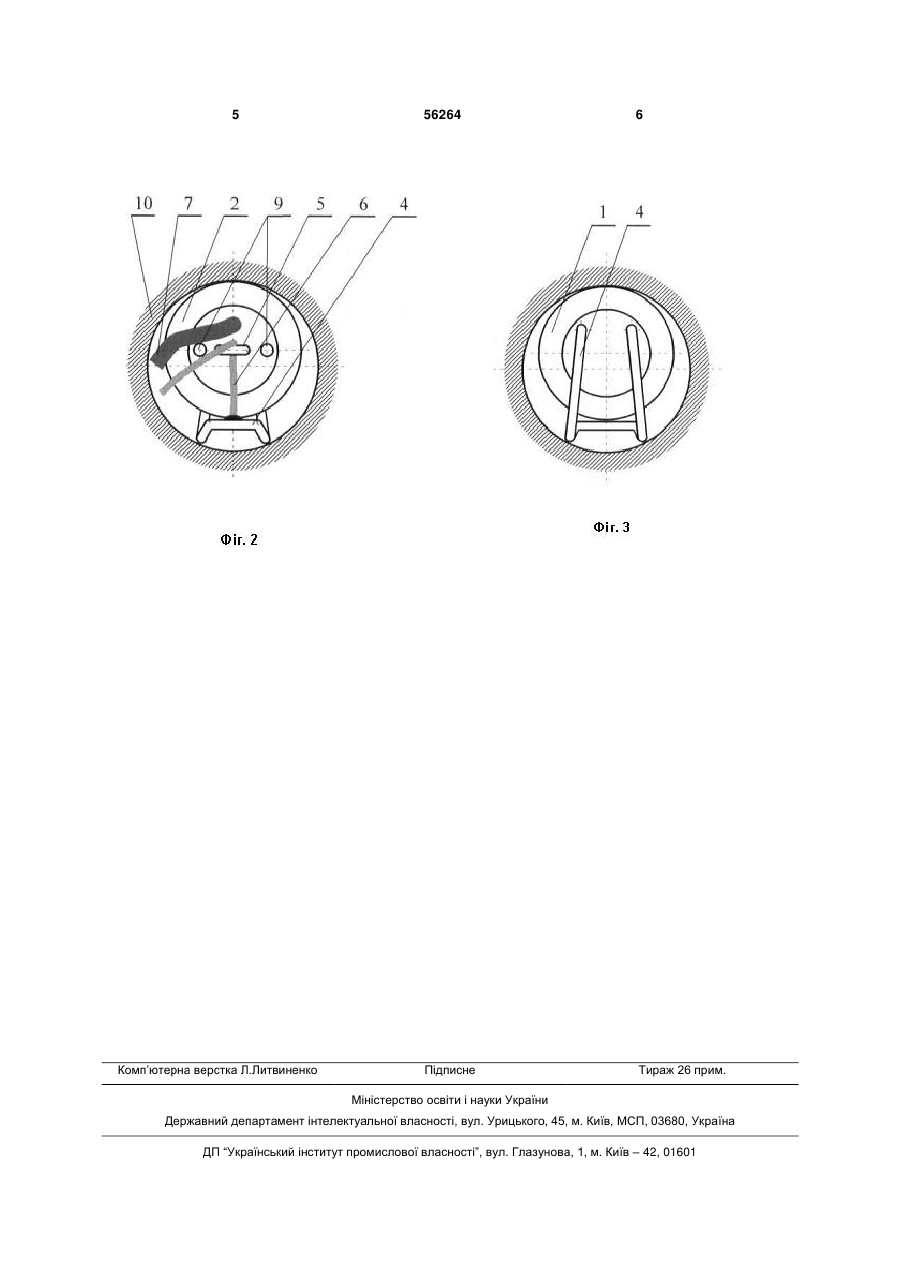

Свердловинний геофон, що містить циліндричний корпус з сейсмоприймачем, який відрізня 3 ловний і 2 - кінцевий корпуси (див. Фіг.1), встановлені симетрично на циліндричному сейсмоприймачі 3 (стандартному електродина-мічному) співвісно з ним і зв'язані з його бічною поверхнею клейовим з'єднанням. У торцевій частині головного елемента 1 корпусу жорстко закріплено кінцеву частину пружної дугоподібної скоби 4 (див. Фіг.1 і Фіг.3) з фіксацією її кінців у отворах (на фігурах не показані) в торці елемента 1 корпусу. Інша кінцева частина скоби 4 виступає за площину торця кінцевого елемента 2 корпусу (див. Фіг.1 і Фіг.2), в середній частині якого вмонтована в отворах (на фігурах не показані) П-подібна скоба 5, через перекладку якої проходить тонкий трос 6, кінець якого припаяний до вигину кінцевої частини скоби 4. Через отвір у торцевій частині елемента 2 корпусу проходить кабель 7, по якому передаються електричні сигнали з контактів 8 сейсмоприймача 3. В середній частині елемента 2 симетрично відносно його осі по горизонталі розташовані отвори 9, призначені для фіксації в них штирів установлювальної штанги (на фігурах не показані). Свердловинний геофон працює в такий спосіб. Установлювальна штанга фіксується штирями в отворах 9 (див. Фіг.1) у торцевій частині елемента 2 корпусу геофона, і натягненням троса 6 через П-подібну скобу 5 кінцева частина дугоподібної скоби 4 притягується до корпусу геофона, і він вільно досилається в свердловину 10. Після розміщення геофона на необхідній ділянці свердловини трос 6 відпускається і дугоподібна скоба 4, упираючись в нижню частину свердловини, за рахунок своєї пружності притискує геофон до верхньої частини свердловини. Після проведення сейсмічних вимірювань натягненням троса 6 через скобу 5 знижують притиск 56264 4 дугоподібної скоби 4 до свердловини і, переміщаючи за трос геофон уздовж свердловини, витягують його. Натягальна дія троса за допомогою відповідного розташування скоби 5 орієнтована по осі геофона і внаслідок цього, при витягуванні геофона зі свердловини, його вісь залишається паралельною осі свердловини, виключаючи тим самим перекіс і розклинювання геофона в свердловині. У пропонованій конструкції геофона за рахунок розташування циліндричних елементів корпусу геофона безпосередньо на сейсмоприймачі (симетрично відносно нього і співвісно з ним) і використовування дугоподібної скоби для розпору геофона в свердловині забезпечується мінімізація його діаметрального розміру і, відповідно, можливість вільної установки геофона в свердловинах з мінімальним стандартним діаметром 40 мм. При цьому діапазон можливого прогинання притискної скоби дозволяє встановлювати геофон в свердловинах діаметром втричі більше його мінімального діаметра. Конструктивна простота геофона визначає його експлуатаційну надійність, зручність у використанні і низьку вартість. Джерела інформації 1. Устройство для приема упругих колебаний [Текст]: А. с. 1278744 СССР, МКИ4 G01V1/40. /М.Ю. Богак, Ю.Г. Мясников, власник УкрНДМІ. - № 37610824-25; заяв. 28.06.84; опубл. 23.12.86, Бюл. № 47. 2. Скважинный приемник упругих колебаний 4 [Текст]: А. с. 1343371 СССР, МКИ G01V1/40. /А.С. Трифонов, УкрНИМИ. - № 4001392/24-25; заяв. 06.01.86; опубл. 07.10.87, Бюл. № 37. 5 Комп’ютерна верстка Л.Литвиненко 56264 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
