Склад шихти для виготовлення si3n4 кераміки
Номер патенту: 56265
Опубліковано: 10.01.2011
Формула / Реферат
Склад шихти для виготовлення Sі3N4 кераміки, що включає порошок нітриду кремнію, спікаючі добавки Аl2О3 та Y2О3 і комбіноване зв'язуюче, який відрізняється тим, що співвідношення спікаючих добавок Y2О3/Аl2О3 включає від 1:1 до 3:1, а комбіноване зв'язуюче представлено гідролізатом етилсилікату з добавкою гліцерину при такому співвідношенні, мас. %:
порошок Sі3N4
основа
спікаючі добавки
7-10
комбіноване зв'язуюче
7-15.
Текст

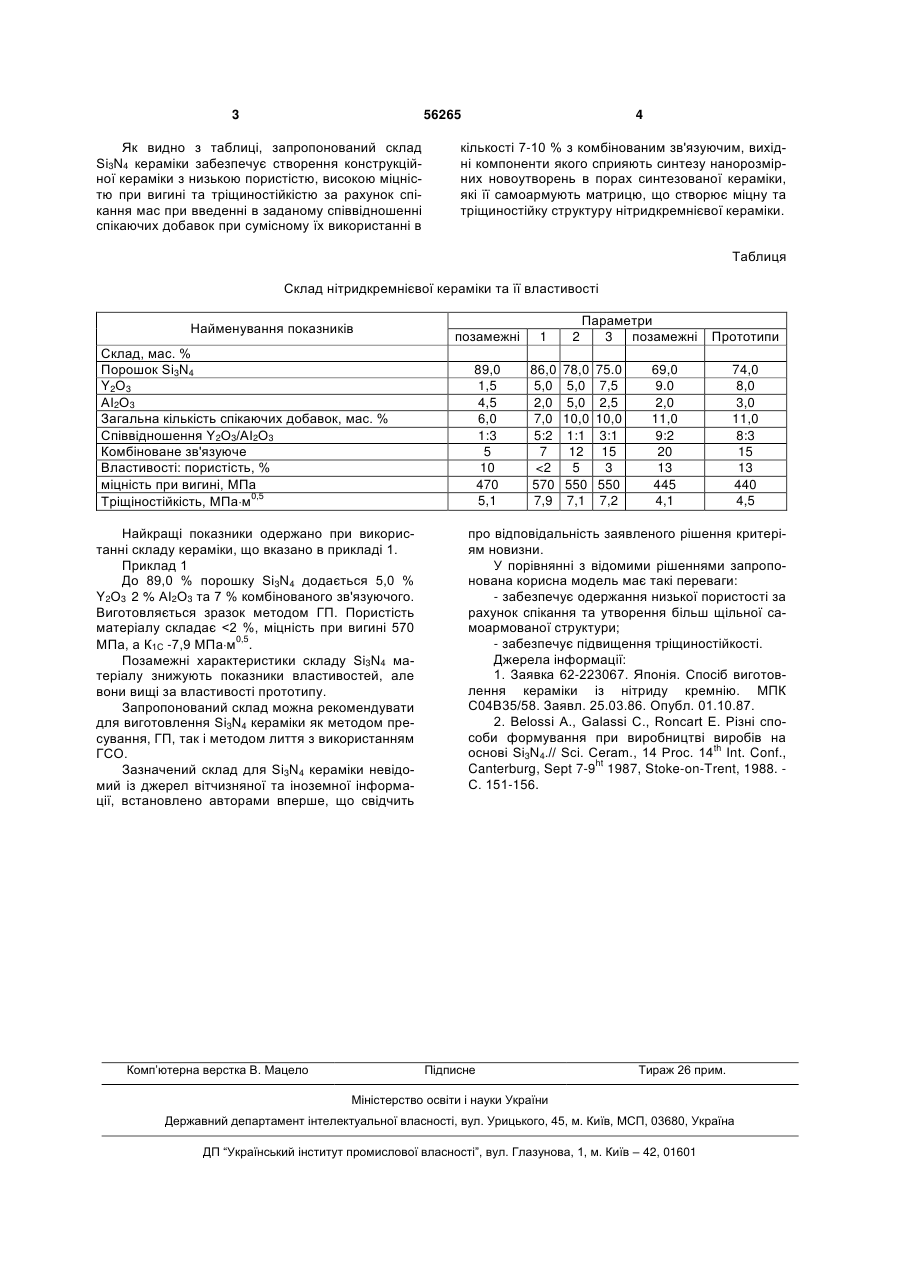

Склад шихти для виготовлення Sі3N4 кераміки, що включає порошок нітриду кремнію, спікаючі 3 56265 Як видно з таблиці, запропонований склад Sі3N4 кераміки забезпечує створення конструкційної кераміки з низькою пористістю, високою міцністю при вигині та тріщиностійкістю за рахунок спікання мас при введенні в заданому співвідношенні спікаючих добавок при сумісному їх використанні в 4 кількості 7-10 % з комбінованим зв'язуючим, вихідні компоненти якого сприяють синтезу нанорозмірних новоутворень в порах синтезованої кераміки, які її самоармують матрицю, що створює міцну та тріщиностійку структуру нітридкремнієвої кераміки. Таблиця Склад нітридкремнієвої кераміки та її властивості Найменування показників Склад, мас. % Порошок Sі3N4 Y2О3 АІ2О3 Загальна кількість спікаючих добавок, мас. % Співвідношення Y2О3/АІ2О3 Комбіноване зв'язуюче Властивості: пористість, % міцність при вигині, МПа Тріщіностійкість, МПам0,5 Найкращі показники одержано при використанні складу кераміки, що вказано в прикладі 1. Приклад 1 До 89,0 % порошку Sі3N4 додається 5,0 % Y2О3 2 % АІ2О3 та 7 % комбінованого зв'язуючого. Виготовляється зразок методом ГП. Пористість матеріалу складає
ДивитисяДодаткова інформація
Назва патенту англійськоюComposition of furnace charge for the production of si3n4 ceramics
Автори англійськоюSemchenko Halyna Dmytrivna, Starolat Olena Yevhenivna
Назва патенту російськоюСостав шихты для изготовления si3n4 керамики
Автори російськоюСемченко Галина Дмитриевна, Старолат Елена Евгеньена
МПК / Мітки
МПК: C04B 35/58
Мітки: шихти, si3n4, виготовлення, склад, кераміки
Код посилання
<a href="https://ua.patents.su/2-56265-sklad-shikhti-dlya-vigotovlennya-si3n4-keramiki.html" target="_blank" rel="follow" title="База патентів України">Склад шихти для виготовлення si3n4 кераміки</a>
Склад для виготовлення будівельної кераміки
Номер патенту: 47142
Опубліковано: 17.06.2002
Автори: Чистяков Анатолій Олександрович, Палейчук Максим Дмитрович, Крупа В'ячеслав Олексійович
МПК: C04B 33/00
Мітки: будівельної, виготовлення, склад, кераміки
Формула / Реферат:
Склад для виготовлення будівельної кераміки, що включає глину, суглинок, золу-унос теплових електростанцій (ТЕС) та відпрацьовану змащувально-охолоджуючу рідину (ЗОР), при таких співвідношеннях складових, мас. %: глина 86-88, суглинок 5-7, зола-унос ТЕС 5-7, відпрацьована ЗОР 0,5-1,0, який відрізняється тим, що він додатково містить відходи гальванічних виробництв, що вміщують хімічні сполуки алюмінію або міді, або цинку, або заліза у...
Склад для виготовлення корундової кераміки
Номер патенту: 84934
Опубліковано: 10.12.2008
Автори: Денисенко Олена Олександрівна, Криворучко Павло Петрович, Світличний Євгеній Олександрович
МПК: C04B 35/10, C04B 35/111, C04B 35/106
Мітки: кераміки, склад, виготовлення, корундової
Формула / Реферат:
Склад для виготовлення корундової кераміки з порошків глиноземовмісного компонента і цирконієвмісного компонента, який відрізняється тим, що як глиноземовмісні компоненти використовують глинозем з вмістом α-А12О3 не менше 99 % і питомою поверхнею 7,5 м2/г та глинозем, модифікований 0,15-0,20 % MgO, з вмістом α-Аl2О3 не менше 95 % і питомою поверхнею 3,5-4 м2/г, a як цирконієвмісний компонент використовують суміш глинозему з вмістом...
Спосіб виготовлення нітридкремнієвої кераміки
Номер патенту: 55345
Опубліковано: 10.12.2010
Автори: Старолат Олена Євгенівна, Семченко Галина Дмитрівна
МПК: C04B 35/00
Мітки: виготовлення, спосіб, кераміки, нітридкремнієвої
Формула / Реферат:
Спосіб виготовлення нітридкремнієвої кераміки, що включає виготовлення суміші Si2N4 наповнювача з добавками Аl2О3 та Y2O3, змішування із самотвердіючим зв'язуючим, виготовлення із маси виробів і їх випал при зазначеній температурі, який відрізняється тим, що як самотвердіюче зв'язуюче використовують гідролізат елементоорганічної речовини або етилсилікату, гідроліз яких проводять кількістю води, більшою за стехіометричну, в присутності...
Спосіб приготування шихти для виготовлення конструкційної кераміки
Номер патенту: 16349
Опубліковано: 29.08.1997
Автори: Чуднова Наталія Михайлівна, Вольфсон Розалія Евсеєвна, Усатіков Іван Федорович, Гальченко Тетяна Георгиівна, Лоенко Олена Борисівна
МПК: C04B 35/64, C04B 35/48
Мітки: кераміки, конструкційної, виготовлення, приготування, шихти, спосіб
Формула / Реферат:
Способ приготовления шихты для изготовления конструкционной керамики, включающий смешение тонкоизмельченных диоксида циркония с добавками оксидов алюминия, магния, кальция, иттрия, кремния и титана, отличающийся тем, что, с целью повышения ударной вязкости и предела прочности при изгибе, сначала смешивают 86,23-98,6 мас.% диоксида циркония с 0,2-3,2 мас.% оксида алюминия и 0,6-3,8 мас.% оксида магния, а затем с 0,6-6,77 мас.% предварительно...
Склад для одержання проникної кордієритової кераміки
Номер патенту: 48567
Опубліковано: 25.03.2010
Автори: Семченко Галина Дмитрівна, Крупенко Альона Анатоліївна, Кобець Наталія Юріївна, Ніколаєнко Вероніка Миколаївна
МПК: C04B 35/10
Мітки: склад, проникної, кераміки, одержання, кордієритової
Формула / Реферат:
Склад для одержання проникної кордієритової кераміки, хімічний склад якої включає Аl2О3, MgO та SiO2, який відрізняється тим, що суміш цього складу додатково містить нерозчинну у воді сіль магнію при такому співвідношенні компонентів, мас. %: SiO2 основа Аl2О3 33,4-37,5 MgO 13,5-13,9 нерозчинна у воді сіль магнію (по MgO) ...
Попередній патент: Свердловинний геофон
Наступний патент: Пристрій для установки і регулювання рівня маяка
Випадковий патент: Спосіб очистки стічних вод від сполук фосфору
