Полімерна замазка “арзаміт-5мс”

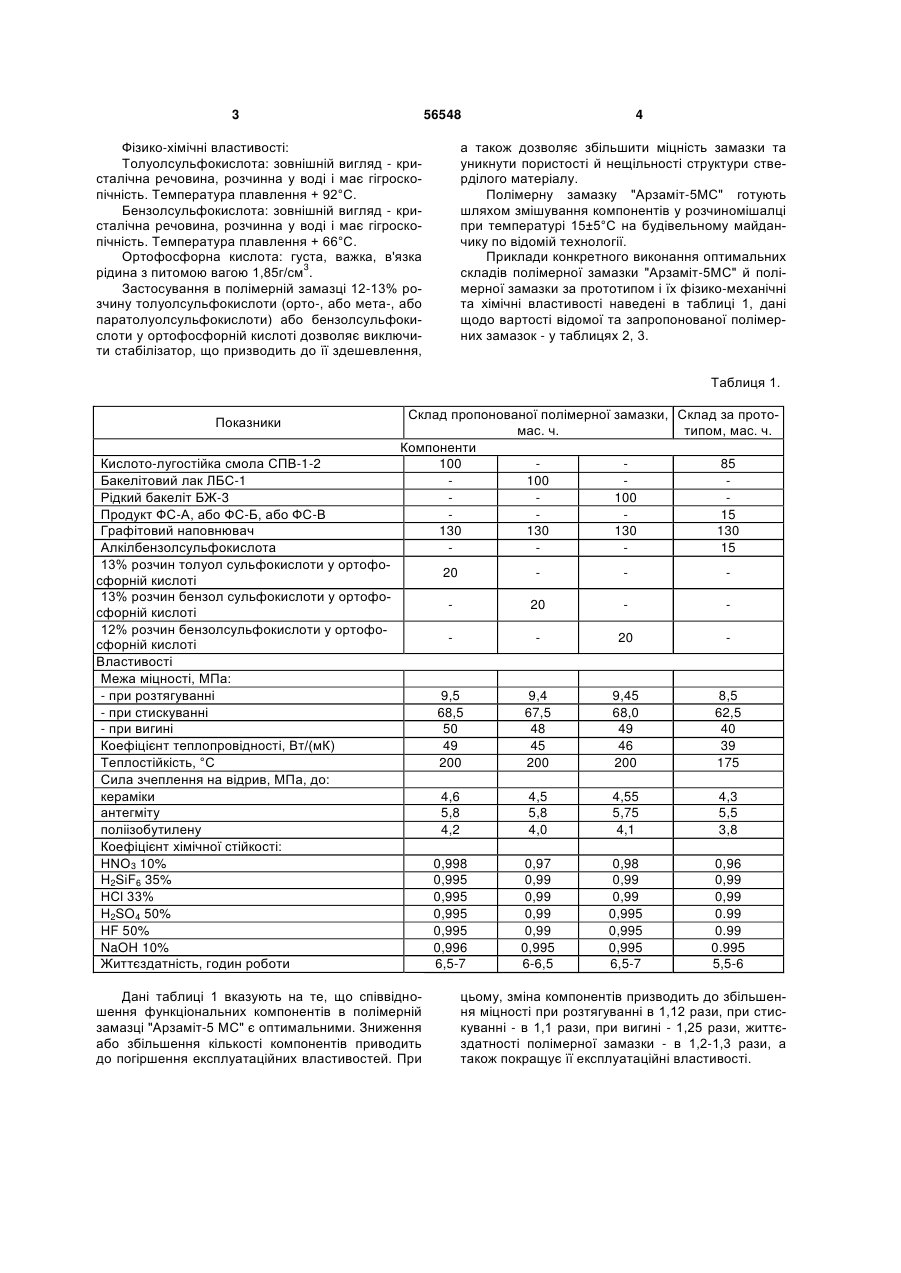

1. Полімерна замазка, що містить фенолоформальдегідну смолу, отверджувач та графітовий наповнювач, яка відрізняється тим, що як феноло-формальдегідну смолу містить кислотолугостійку смолу СПВ-1-2 або бакелітовий лак ЛБС1, або рідкий бакеліт БЖ-3, отверджувач - 12-13 % 3 56548 Фізико-хімічні властивості: Толуолсульфокислота: зовнішній вигляд - кристалічна речовина, розчинна у воді і має гігроскопічність. Температура плавлення + 92°С. Бензолсульфокислота: зовнішній вигляд - кристалічна речовина, розчинна у воді і має гігроскопічність. Температура плавлення + 66°С. Ортофосфорна кислота: густа, важка, в'язка рідина з питомою вагою 1,85г/см3. Застосування в полімерній замазці 12-13% розчину толуолсульфокислоти (орто-, або мета-, або паратолуолсульфокислоти) або бензолсульфокислоти у ортофосфорній кислоті дозволяє виключити стабілізатор, що призводить до її здешевлення, 4 а також дозволяє збільшити міцність замазки та уникнути пористості й нещільності структури стверділого матеріалу. Полімерну замазку "Арзаміт-5МС" готують шляхом змішування компонентів у розчиномішалці при температурі 15±5°С на будівельному майданчику по відомій технології. Приклади конкретного виконання оптимальних складів полімерної замазки "Арзаміт-5МС" й полімерної замазки за прототипом і їх фізико-механічні та хімічні властивості наведені в таблиці 1, дані щодо вартості відомої та запропонованої полімерних замазок - у таблицях 2, 3. Таблиця 1. Показники Кислото-лугостійка смола СПВ-1-2 Бакелітовий лак ЛБС-1 Рідкий бакеліт БЖ-3 Продукт ФС-А, або ФС-Б, або ФС-В Графітовий наповнювач Алкілбензолсульфокислота 13% розчин толуол сульфокислоти у ортофосфорній кислоті 13% розчин бензол сульфокислоти у ортофосфорній кислоті 12% розчин бензолсульфокислоти у ортофосфорній кислоті Властивості Межа міцності, МПа: - при розтягуванні - при стискуванні - при вигині Коефіцієнт теплопровідності, Вт/(мК) Теплостійкість, °С Сила зчеплення на відрив, МПа, до: кераміки антегміту поліізобутилену Коефіцієнт хімічної стійкості: НNО3 10% H2SiF6 35% НСl 33% H2SO4 50% HF 50% NaOH 10% Життєздатність, годин роботи Склад пропонованої полімерної замазки, Склад за протомас. ч. типом, мас. ч. Компоненти 100 85 100 100 15 130 130 130 130 15 Дані таблиці 1 вказують на те, що співвідношення функціональних компонентів в полімерній замазці "Арзаміт-5 МС" є оптимальними. Зниження або збільшення кількості компонентів приводить до погіршення експлуатаційних властивостей. При 20 20 20 9,5 68,5 50 49 200 9,4 67,5 48 45 200 9,45 68,0 49 46 200 8,5 62,5 40 39 175 4,6 5,8 4,2 4,5 5,8 4,0 4,55 5,75 4,1 4,3 5,5 3,8 0,998 0,995 0,995 0,995 0,995 0,996 6,5-7 0,97 0,99 0,99 0,99 0,99 0,995 6-6,5 0,98 0,99 0,99 0,995 0,995 0,995 6,5-7 0,96 0,99 0,99 0.99 0.99 0.995 5,5-6 цьому, зміна компонентів призводить до збільшення міцності при розтягуванні в 1,12 рази, при стискуванні - в 1,1 рази, при вигині - 1,25 рази, життєздатності полімерної замазки - в 1,2-1,3 рази, а також покращує її експлуатаційні властивості. 5 56548 6 Таблиця 2. Склад за прототипом, кг Кислото-лугостійка смола СПВ-1-2 343 Продукт ФС-А, або ФС-Б, або ФС-В 57 Алкілбензолсульфокислота 80 Порошок тонкомеленого графіту марки ПУ 520 Разом 1000 Ціна за 1 кг замазки, грн. Компоненти Ціна за 1 кг з урахуванням ПДВ, грн. 22 19,5 26 4 Вартість, грн. 7546 1111,5 2080 2080 12817,5 12,82 Таблиця 3. Склад пропонованої за- Ціна за 1 кг з урахуванням Вартість, мазки, кг ПДВ, грн. грн. Бакелітовий лак ЛБС-1 400 15,8 6320 Толуолсульфокислота 9,2 55 506 Ортофосфорна кислота 70,8 18 1274,4 Порошок тонкомеленого графіту марки ПУ 520 4 2080 Разом 1000 10180,4 Ціна за 1 кг замазки, грн. 10,18 Компоненти Дані таблиць 2, 3 засвідчують досягнення зниження вартості полімерної замазки "Арзаміт-5МС" Комп’ютерна верстка М. Мацело у порівнянні з полімерною замазкою за прототипом в 1,26 раз. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
