Пристрій для дугового зварювання

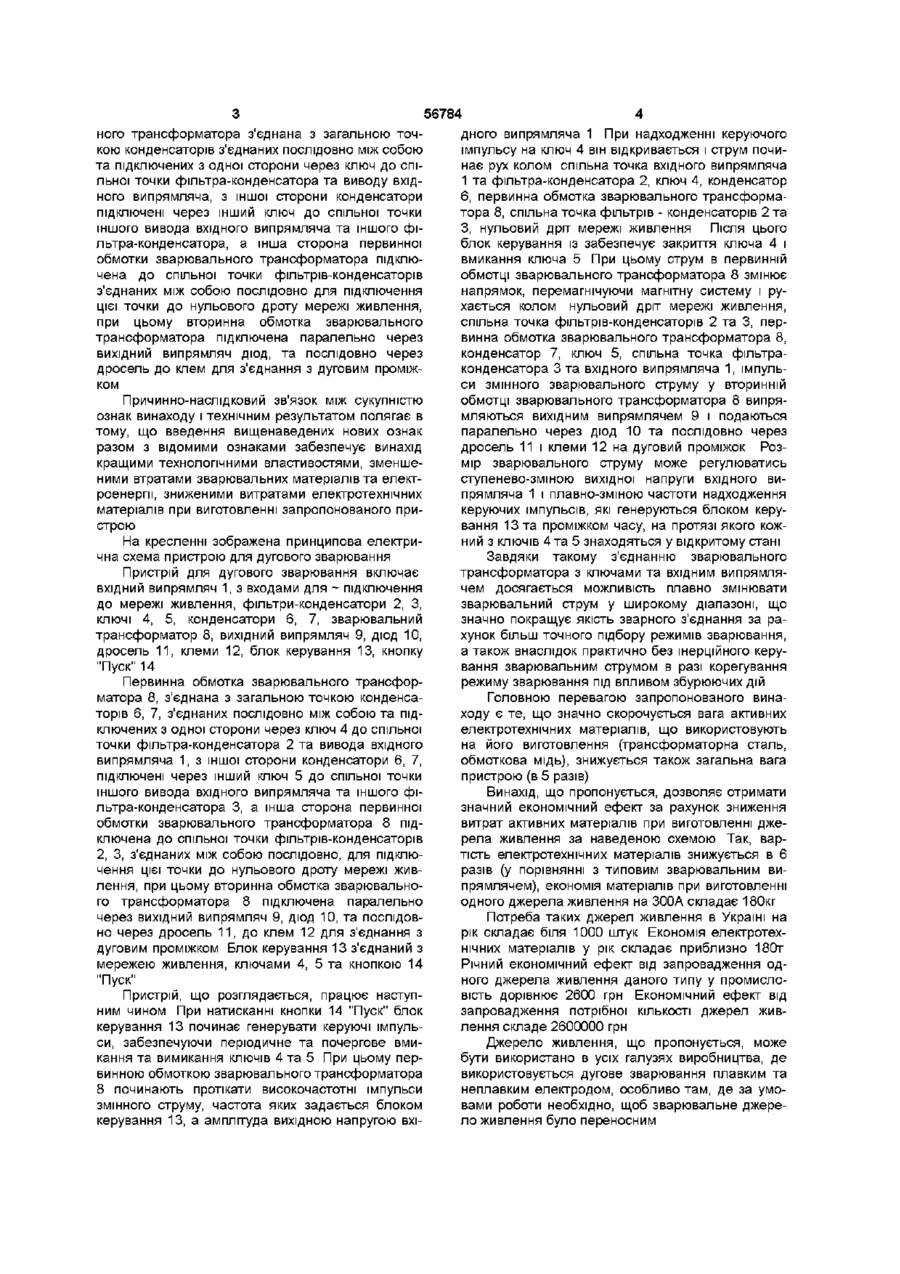

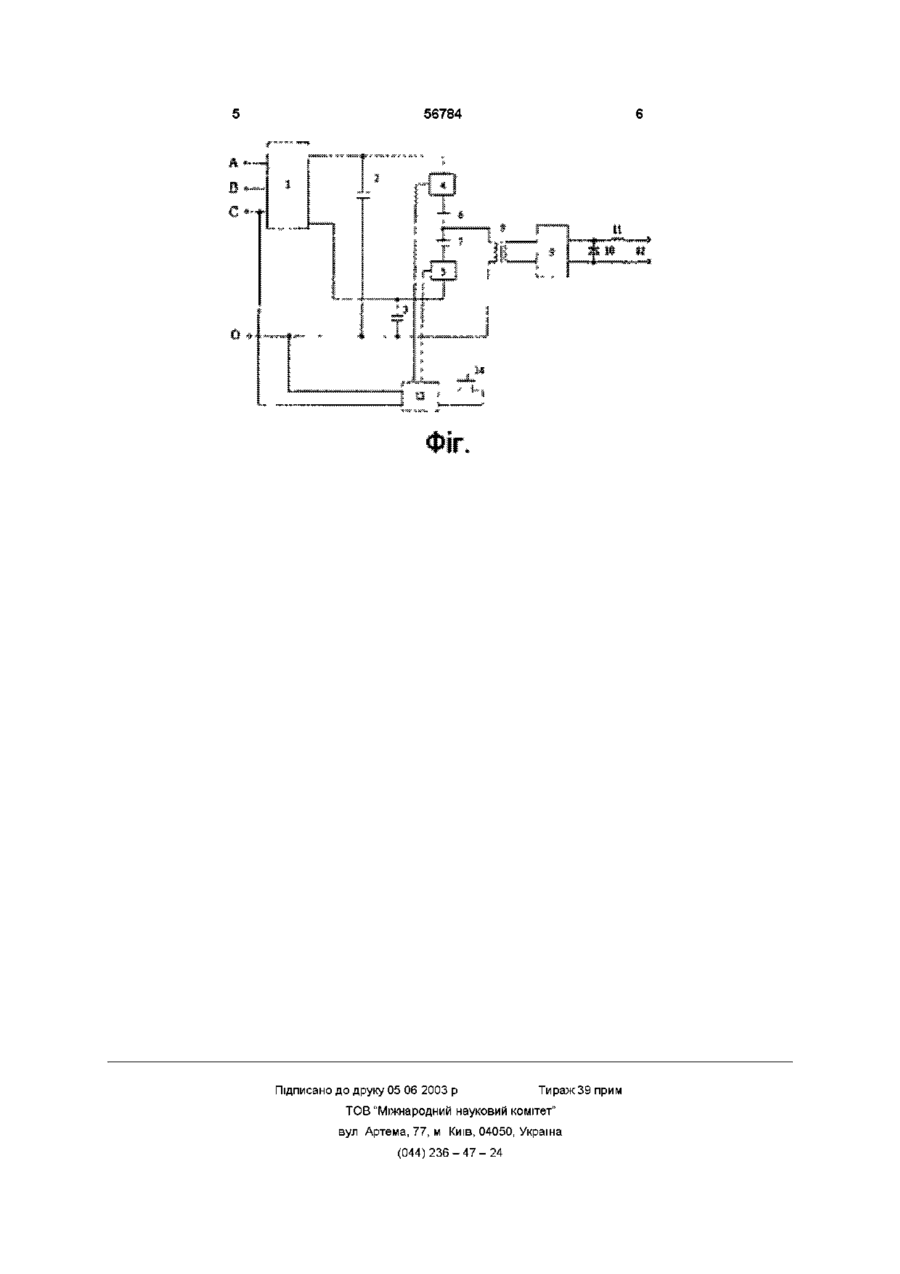

Пристрій для дугового зварювання, що містить вхідний випрямляч з входами для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, діод, дросель, клеми, який відрізняється тим, що первинна обмотка зварювального трансформатора одним кінцем з єднана з загальною точкою конденсаторів, з єднаних послідовно між собою та підключених з одної сторони через ключ до спільної точки фільтраконденсатора та виводу вхідного випрямляча, з іншої сторони конденсатори підключені через інший ключ до спільної точки іншого виводу вхідного випрямляча та іншого фільтра-конденсатора, а інша сторона первинної обмотки зварювального трансформатора підключена до спільної точки фільтрів-конденсаторів, з'єднаних між собою послідовно, для підключення цієї точки до нульового дроту мережі живлення, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч, діод та послідовно через дросель до клем для з'єднання з дуговим проміжком Винахід має відношення до дугового зварювання, зокрема до джерел живлення електричної зварювальної дуги постійним струмом Відомо пристрій, який забезпечує зварювання постійним струмом (Патон Б Е Технология электрической сварки металлов й сплавов плавлением -М "Машиностроение", 1974, -388с) Вказаний пристрій складається зі зварювального трансформатора, блока вентилів, дроселя Однак подібним пристроям властиві висока вага та габарити зварювальний випрямляч на струм 300А важить біля 230кг Основна вага у вказаному пристрої припадає на зварювальний трансформатор, габарити та вага якого зумовлені стандартною частотою загальної мережі живлення (50Гц) і не можуть бути істотно зменшені при збереженні обумовлених вихідних параметрів Найбільш близьким за технічною суттю є пристрій на базі імпульсних перетворювачів постійного струму (АС СРСР №1252097 МПК В23К9/00 Пентегов IB та ш "Пристрій для дугового зварювання") Цей пристрій містить вхідний випрямляч з входами для підключення до мережі живлення, фільтри-конденсатори, ключі, конденсатор, зварювальний трансформатор, додаткові конденсатори, вихідний випрямляч, діоди, дросель, клеми Навантаження в даному пристрої повинно бути підключено послідовно через дві робочі конденсаторні батареї Недоліком цього пристрою є наявність додаткових конденсаторів, що призводить до неефективних втрат електроенергії, збільшення ваги та вартості пристрою, а головне - ускладнюється налагодження режимів роботи пристрою В основу винаходу поставлена задача пристрій для дугового зварювання шляхом виключення додаткових конденсаторів та введенням нових зв'язків МІЖ елементами пристрою забезпечити покращеними технологічними властивостями, зменшеними втратами зварювальних матеріалів та електроенергії, а також зниженими витратами електротехнічних матеріалів при виготовленні запропонованого пристрою Поставлена задача вирішується тим, що у запропонованому пристрої, який включає вхідний випрямляч з входами для підключення до мережі живлення, фільтри-конденсатори, ключі, зварювальний трансформатор, конденсатори, вихідний випрямляч, діод, дросель, клеми, згідно з винаходом, з пристрою виключено додаткові конденсатори, а одна сторона первинної обмотки зварюваль 00 (О ю 56784 дного випрямляча 1 При надходженні керуючого імпульсу на ключ 4 він відкривається і струм починає рух колом спільна точка вхідного випрямляча 1 та фільтра-конденсатора 2, ключ 4, конденсатор 6, первинна обмотка зварювального трансформатора 8, спільна точка фільтрів - конденсаторів 2 та З, нульовий дріт мережі живлення Після ЦЬОГО блок керування із забезпечує закриття ключа 4 і вмикання ключа 5 При цьому струм в первинній обмотці зварювального трансформатора 8 змінює напрямок, перемагнічуючи магнітну систему і рухається колом нульовий дріт мережі живлення, спільна точка фільтрів-конденсаторів 2 та 3, первинна обмотка зварювального трансформатора 8, конденсатор 7, ключ 5, спільна точка фільтраконденсатора 3 та вхідного випрямляча 1, імпульси змінного зварювального струму у вторинній обмотці зварювального трансформатора 8 випряПричинно-наслідковий зв'язок між сукупністю мляються вихідним випрямлячем 9 і подаються ознак винаходу і технічним результатом полягає в паралельно через діод 10 та послідовно через тому, що введення вищенаведених нових ознак дросель 11 і клеми 12 на дуговий проміжок Розразом з відомими ознаками забезпечує винахід мір зварювального струму може регулюватись кращими технологічними властивостями, зменшеступенево-зміною вихідної напруги вхідного виними втратами зварювальних матеріалів та електпрямляча 1 і плавно-зміною частоти надходження роенергії, зниженими витратами електротехнічних керуючих імпульсів, які генеруються блоком керуматеріалів при виготовленні запропонованого привання 13 та проміжком часу, на протязі якого кожстрою ний з ключів 4 та 5 знаходяться у відкритому стані На кресленні зображена принципова електрична схема пристрою для дугового зварювання Завдяки такому з'єднанню зварювального трансформатора з ключами та вхідним випрямляПристрій для дугового зварювання включає чем досягається можливість плавно змінювати вхідний випрямляч 1, з входами для ~ підключення зварювальний струм у широкому діапазоні, що до мережі живлення, фільтри-конденсатори 2, З, значно покращує якість зварного з'єднання за раключі 4, 5, конденсатори 6, 7, зварювальний хунок більш точного підбору режимів зварювання, трансформатор 8, вихідний випрямляч 9, діод 10, а також внаслідок практично без інерційного керудросель 11, клеми 12, блок керування 13, кнопку вання зварювальним струмом в разі корегування "Пуск" 14 режиму зварювання під впливом збурюючих дій Первинна обмотка зварювального трансформатора 8, з'єднана з загальною точкою конденсаГоловною перевагою запропонованого винаторів 6, 7, з'єднаних послідовно між собою та підходу є те, що значно скорочується вага активних ключених з одної сторони через ключ 4 до спільної електротехнічних матеріалів, що використовують точки фільтра-конденсатора 2 та вивода вхідного на його виготовлення (трансформаторна сталь, випрямляча 1, з іншої сторони конденсатори 6, 7, обмоткова мідь), знижується також загальна вага підключені через інший ключ 5 до спільної точки пристрою (в 5 разів) іншого вивода вхідного випрямляча та іншого фіВинахід, що пропонується, дозволяє отримати льтра-конденсатора 3, а інша сторона первинної значний економічний ефект за рахунок зниження обмотки зварювального трансформатора 8 підвитрат активних матеріалів при виготовленні джеключена до спільної точки фільтрів-конденсаторів рела живлення за наведеною схемою Так, вар2, 3, з'єднаних між собою послідовно, для підклютість електротехнічних матеріалів знижується в 6 чення цієї точки до нульового дроту мережі живразів (у порівнянні з типовим зварювальним вилення, при цьому вторинна обмотка зварювальнопрямлячем), економія матеріалів при виготовленні го трансформатора 8 підключена паралельно одного джерела живлення на 300А складає 180кг через вихідний випрямляч 9, діод 10, та послідовПотреба таких джерел живлення в Україні на но через дросель 11, до клем 12 для з'єднання з рік складає біля 1000 штук Економія електротехдуговим проміжком Блок керування 13 з'єднаний з нічних матеріалів у рік складає приблизно 180т мережею живлення, ключами 4, 5 та кнопкою 14 Річний економічний ефект від запровадження од"Пуск" ного джерела живлення даного типу у промисловість дорівнює 2600 грн Економічний ефект від Пристрій, що розглядається, працює наступзапровадження потрібної КІЛЬКОСТІ джерел живним чином При натисканні кнопки 14 "Пуск" блок лення складе 2600000 грн керування 13 починає генерувати керуючі імпульси, забезпечуючи періодичне та почергове вмиДжерело живлення, що пропонується, може кання та вимикання ключів 4 та 5 При цьому пербути використано в усіх галузях виробництва, де винною обмоткою зварювального трансформатора використовується дугове зварювання плавким та 8 починають протікати високочастотні імпульси неплавким електродом, особливо там, де за умозмінного струму, частота яких задається блоком вами роботи необхідно, щоб зварювальне джерекерування 13, а амплітуда вихідною напругою вхіло живлення було переносним ного трансформатора з'єднана з загальною точкою конденсаторів з'єднаних послідовно між собою та підключених з одної сторони через ключ до спільної точки фільтра-конденсатора та виводу вхідного випрямляча, з іншої сторони конденсатори підключені через інший ключ до спільної точки іншого вивода вхідного випрямляча та іншого фільтра-конденсатора, а інша сторона первинної обмотки зварювального трансформатора підключена до спільної точки фільтрів-конденсаторів з'єднаних між собою послідовно для підключення цієї точки до нульового дроту мережі живлення, при цьому вторинна обмотка зварювального трансформатора підключена паралельно через вихідний випрямляч діод, та послідовно через дросель до клем для з'єднання з дуговим проміжком 56784 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
