Плоскопаралельна кінцева міра довжини
Формула / Реферат
Плоскопараллельная концевая мера длины с компенсацией температурной погрешности, содержащая два измерительных стержня, компенсационное звено и средства крепления компенсационного звена к измерительным стержням, отличающаяся тем, что, с целью упрощения конструкции и расширения номенклатуры поверяемых приборов путем обеспечения возможности сборки мер в блоки, стержни выполнены в виде неравнобоких прямоугольных уголков с четырехугольными сечениями полок, между внутренними поверхностями длинных полок которых размещено компенсационное звено для компенсации изменения длины стержней при изменении температуры, торцы которого жестко скреплены с торцами длинных полок, последние поджаты к компенсационному звену посредством винтов и тарельчатых пружин, а наружные поверхности коротких полок являются измерительными.
Текст

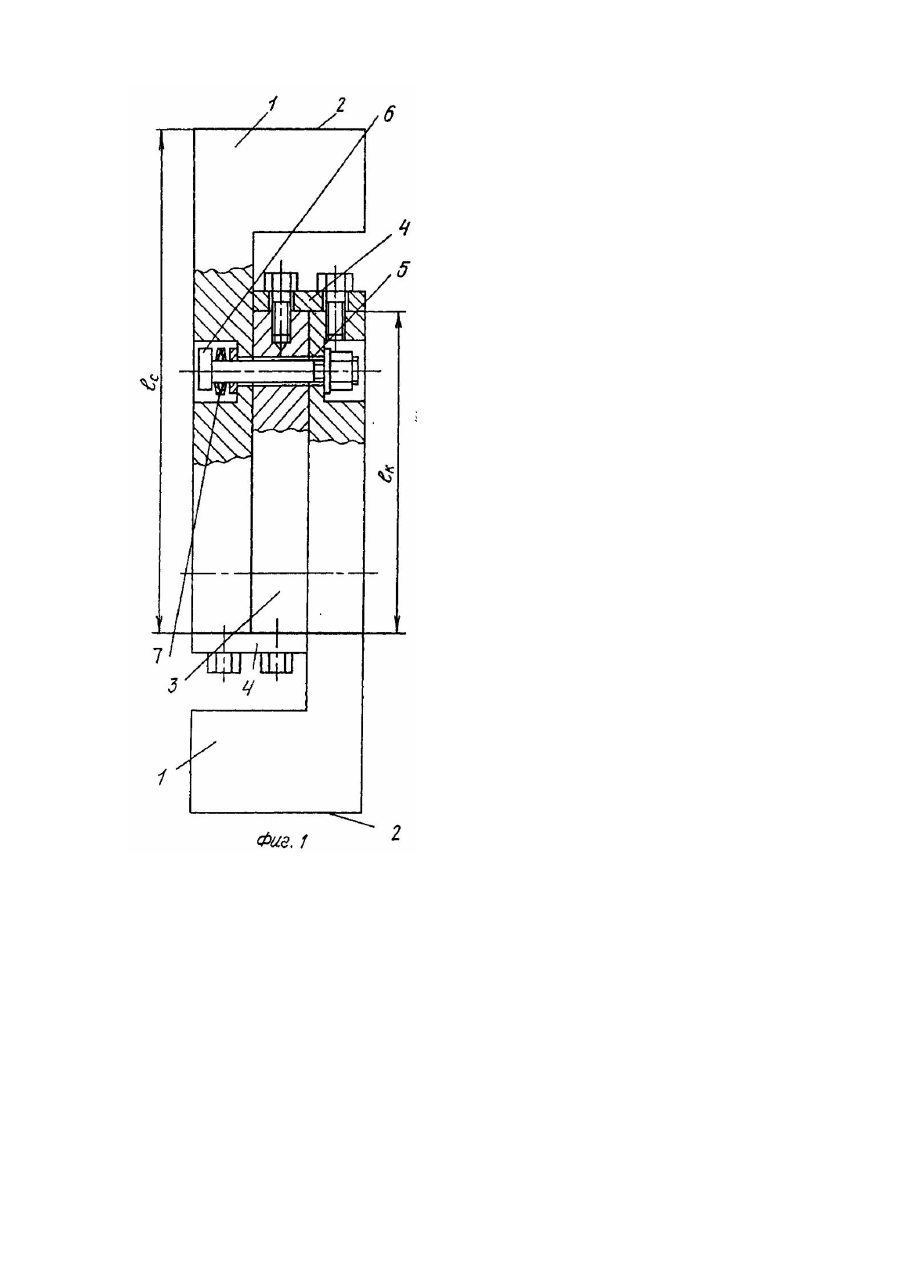

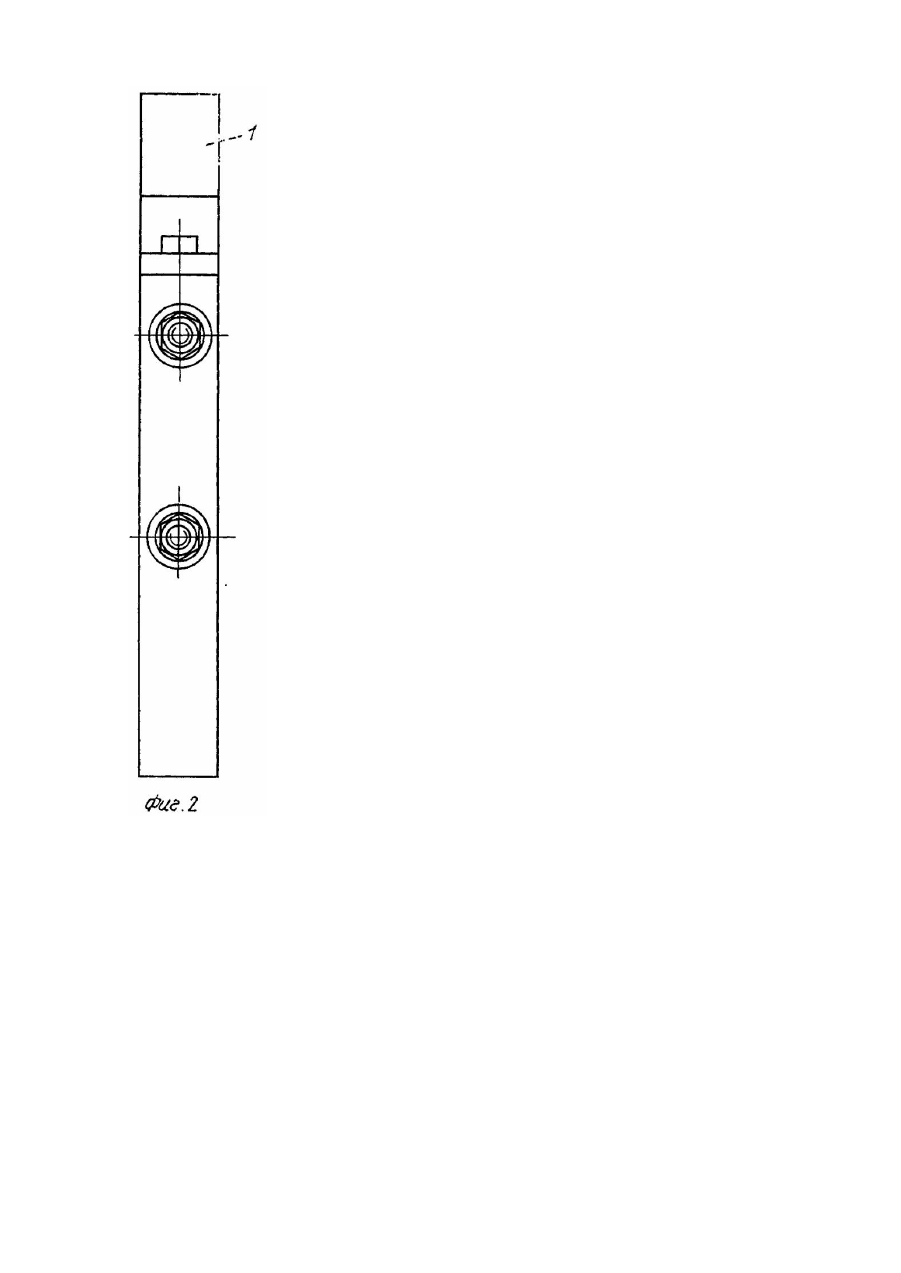

Изобретение относится к измерительной технике, а именно к средствам поверки и настройки приборов для измерения линейных размеров. Цель изобретения - упрощение конструкции и расширение номенклатуры поверяемых приборов путем обеспечения возможности сборки мер в блоки. На фиг.1 представлено устройство, общий вид; на фиг.2 - то же, вид сбоку. Устройство состоит из двух измерительных стержней 1 с измерительными поверхностями 2, выполненных в виде неравноплечих прямоугольных уголков. Поперечные сечения полок уголков имеют четырехугольную форму. Между внутренними поверхностями длинных полок размещено компенсационное звено 3. Торцы длинных полок и торцы компенсационного звена жестко скреплены друг с другом при помощи планок 4 посредством винтов, шпилек либо сварки. В длинных полках и компенсационном звене 3 выполнены отверстия 5, в которых расположены винты (болты) 6. Между стержнем и головкой винта 6 помещены тарельчатые пружины 7, обеспечивающие возможность относительного смещения стержней 1 и компенсационного звена 3 и поджимающие стержни 1 к компенсационному звену 3. Стержни 1 изготавливают из одного материала, а компенсационное звено 3 - из материала, коэффициент линейного расширения которого больше коэффициента линейного расширения материала стержней 1. Соотношение между величинами коэффициентов линейных расширений материала стержней 1 (a с) и компенсационного звена 3 (a k) следующее: 2l × a ak = c c lk где lс - длины стержней; lk - длина компенсационного звена. При изменении температуры меры изменение длины стержней компенсируется изменением длины компенсационного звена. Это связано с тем, что торцы стержней жестко скреплены с противоположными торцами компенсационного звена и при изменении температуры перемещаются в противоположных направлениях.
ДивитисяДодаткова інформація
Назва патенту англійськоюPlane parallel end standard of the metre
Назва патенту російськоюПлоскопараллельная конечная мера длины
МПК / Мітки
МПК: G01B 3/30
Мітки: міра, кінцева, плоскопаралельна, довжини
