Фреза холодна

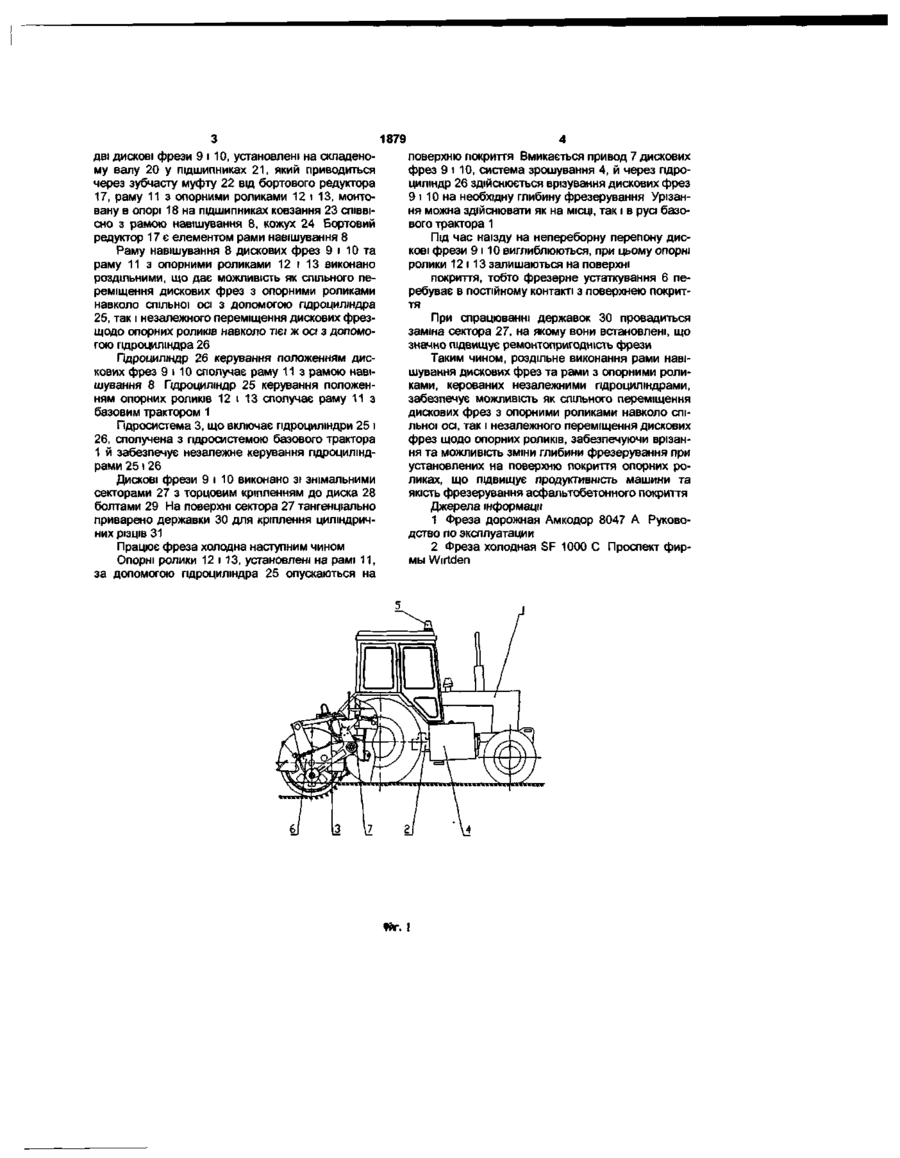

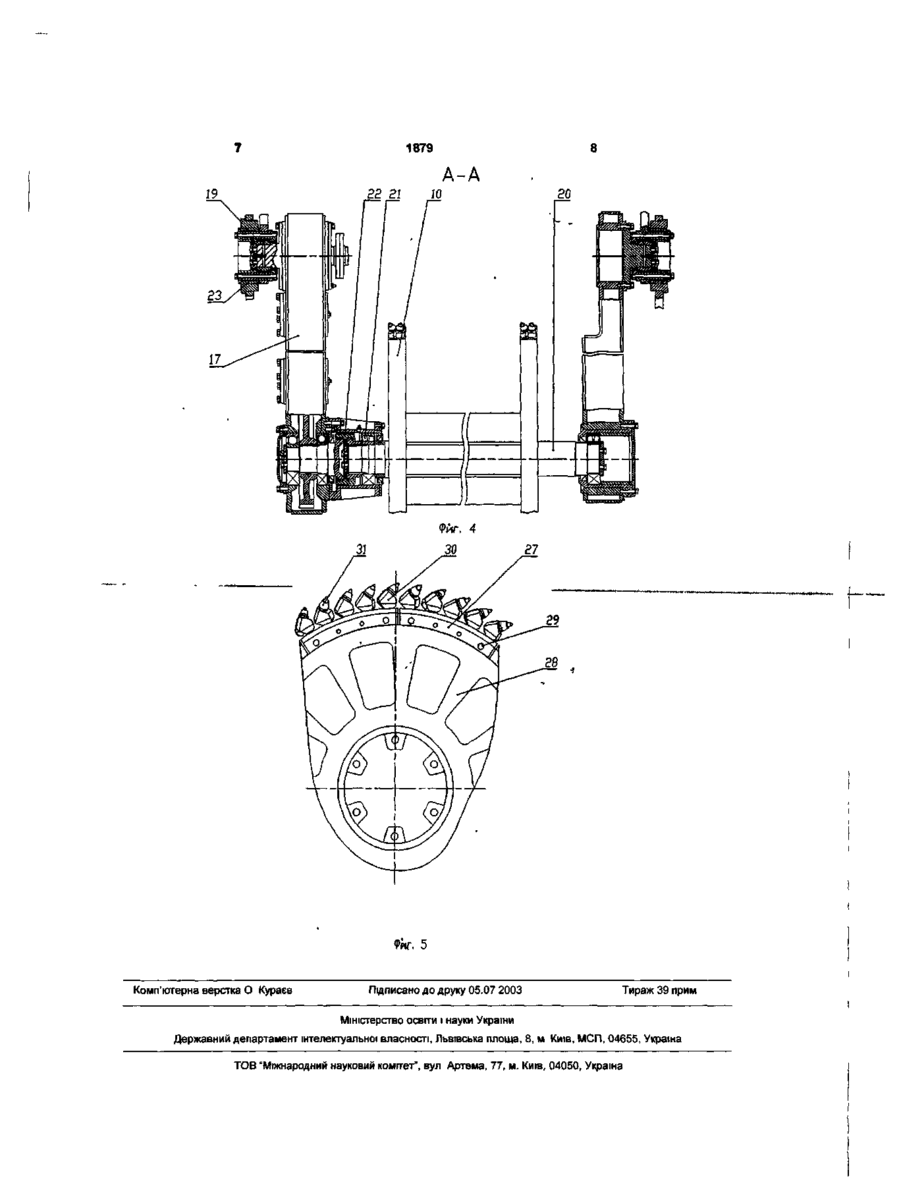

Фреза холодна, яка має базовий трактор з пдроходозменшувачем, гідросистему, систему зрошування, електрообладнання, фрезерне устаткування, що включає привід, раму навішування з дисковими фрезами, раму з опорними роликами, яка відрізняється тим, що рами навішування дискових фрез та опорних роликів виконані роздільними зі спільною віссю обертання і керованими незалежними гідроциліндрами, а самі дискові фрези виконані зі знімними секторами з торцевим кріпленням до диска Корисна модель фреза холодна відноситься до машин для дорожнього будівництва, зокрема, до машин для фрезерування асфальтобетонних покриттів холодним способом Відома фреза холодна Акодор 8047 А, яка має базовий трактор з - пдроходозменшувачем, гідросистему, систему зрошування, електрообладнання, барабанний фрезерний робочий орган з приводом, раму навішування та опорні ролики Недоліком ціє» фрези є розташування опорних роликів на рамі навішування фрези, що не дає можливості провадити оперативну зміну глибини фрезерування в процесі роботи і, як наслідок, призводить до зниження продуктивності машини та якості фрезерування Крім того, за такою конструкцією врізування робочого органа здійснюється без опори на ролики, що при консольному розташуванні фрези викликає значні вібраційні діяння як на системи базового трактора, так І на оператора, що призводить до зниження продуктивності машини ВІДОМІ також холодні фрези, наприклад, фреза SF 1000C фірми Wirtden, що має базове шасі з установленим на ньому фрезерним барабаном з приводом та допоміжними змінними дисковими фрезами для різних видів робіт Дискові фрези виконано ЦІЛІСНИМИ з навареними на поверхні державками для рукавів Недоліком такого розв'язання є низька ремонтопридатність, позв'язана з великим обсягом робіт під час заміни спрацьованих державок, що, у свою чергу, знижує продуктивність машини Задачею корисної моделі є підвищення продуктивності машини та поліпшення якості фрезерування асфальтобетонного покриття Фреза холодна, яка розв'язує цю задачу, має базовий трактор з пдроходозменшувачем, гідросистему, систему зрошування, електрообладнання, фрезерне устаткування, що включає привод раму навішування з дисковими фрезами, раму з опорними роликами, причому рами навішування дискових фрез та опорних- роликів виконано роздільними зі спільною віссю обертання й керуються незалежними гідроциліндрами, а самі дискові фрези виконано зі знімальними секторами з торцовим кріпленням до диска Суть корисної моделі наведена на рисунках Фіг, 1 - фреза холодна, загальний вигляд Фіг 2 фрезерне устаткування, загальний вигляд Фіг 3 те саме, вигляд зверху Фіг 4 - переріз по А-А по фіг 2 Фіг 5 - дискова фреза Фреза холодна має базовий трактор 1 з пдроходозменшувачем 2, гідросистему 3, систему зрошування 4, електрообладнання 5, фрезерне устаткування 6, що включає привод 7, раму навішування 8 дискових фрез 9 і 10 та раму 11 з опорними роликами 12 і 13 Фрезерне устаткування 6 закріплено в задній частині базового трактора 1 й включає привод 7, що складається з конічного редуктора 14, сполученого з заднім валом відбирання потужності 15 базового трактора 1, карданної передачі 16 та бортового редуктора 17, раму навішування 8, установлену в опорі 18 на шарнірних підшипниках 19, О 00 1879 дві дискові фрези 9 і 10, установлені на складеному валу 20 у підшипниках 21, який приводиться через зубчасту муфту 22 від бортового редуктора 17, раму 11 з опорними роликами 12 і 13, монтовану в опорі 18 на підшипниках ковзання 23 СПІВВІсно з рамою навішування 8, кожух 24 Бортовий редуктор 17 є елементом рами навішування 8 Раму навішування 8 дискових фрез 9 і 10 та раму 11 з опорними роликами 12 і 13 виконано роздільними, що дає можливість як спільного переміщення дискових фрез з опорними роликами навколо спільної осі з допомогою гідроциліндра 25, так і незалежного переміщення дискових фрезщодо опорних роликів навколо тієї ж осі з допомогою гідроциліндра 26 Гідроциліндр 26 керування положенням дискових фрез 9 і 10 сполучає раму 11 з рамою навішування 8 Гідроциліндр 25 керування положенням опорних роликів 12 і 13 сполучає раму 11 з базовим трактором 1 Гідросистема 3, що включає гідроциліндри 25 і 26, сполучена з гідросистемою базового трактора 1 й забезпечує незалежне керування гідроциліндрами 25 і 26 Дискові фрези 9 і 10 виконано зі знімальними секторами 27 з торцовим кріпленням до диска 28 болтами 29 На поверхні сектора 27 тангенціально приварено державки ЗО для кріплення циліндричних різців 31 Працює фреза холодна наступним чином Опорні ролики 12 і 13, установлені на рамі 11, за допомогою гідроциліндра 25 опускаються на поверхню покриття Вмикається привод 7 дискових фрез 9 і 10, система зрошування 4, й через гідроциліндр 26 здійснюється врізування дискових фрез 9 і 10 на необхідну глибину фрезерування Урізання можна здійснювати як на МІСЦІ, так і в русі базового трактора 1 Під час наїзду на непереборну перепону дискові фрези 9 і 10 виглиблюються, при цьому опорні ролики 12 і 13 залишаються на поверхні покриття, тобто фрезерне устаткування 6 перебуває в постійному контакті з поверхнею покриття При спрацюванні державок ЗО провадиться заміна сектора 27, на якому вони встановлені, що значно підвищує ремонтопригодність фрези Таким чином, роздільне виконання рами навішування дискових фрез та рами з опорними роликами, керованих незалежними гідроциліндрами, забезпечує можливість як спільного переміщення дискових фрез з опорними роликами навколо спільної осі, так і незалежного переміщення дискових фрез щодо опорних роликів, забезпечуючи врізання та можливість зміни глибини фрезерування при установлених на поверхню покриття опорних роликах, що підвищує продуктивність машини та якість фрезерування асфальтобетонного покриття Джерела інформації 1 Фреза дорожная Амкодор 8047 А Руководство по эксплуатации 2 Фреза холодная SF 1000 С Проспект фирмы Wirtden f?r. 1 £ 'Щ г щ 1879 гг гі 19 іо A-A Фиг. 5 Комп'ютерна верстка О Кураєв Підписано до друку 05.07 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м. Київ, 04050, Україна
