Випарник абсорбційної холодильної машини
Номер патенту: 57274
Опубліковано: 25.02.2011
Автори: Захлебняк Маргарита Володимирівна, Корінчук Дмитро Миколайович, Шаврін Віктор Сергійович
Формула / Реферат
1. Випарник абсорбційної холодильної машини, що складається з корпусу, всередині якого розташовані піддони з патрубками переливу холодоагенту, що регулюються, та частково затоплені теплообмінні труби, який відрізняється тим, що теплообмінні труби мають шар напиленого пористого покриття.
2. Випарник за п. 1, який відрізняється тим, що покриття труб виконано із корозієстійкого матеріалу.
3. Випарник за пп. 1 та 2, який відрізняється тим, що при діаметрі труб 10-25 мм висота напиленого шару становить h=200...300 мкм, а відстань між впадинами пористого покриття b=200...300 мкм.
Текст

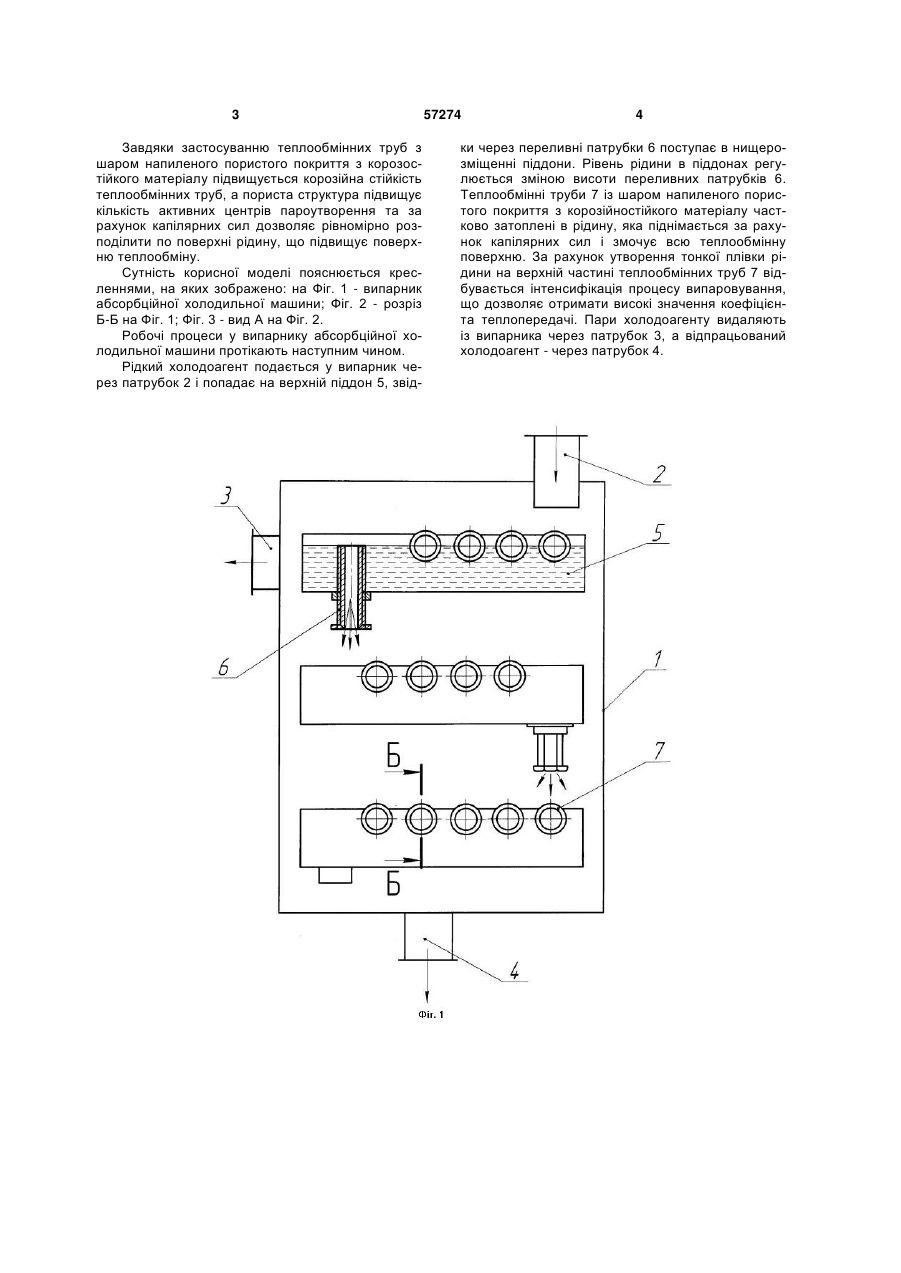

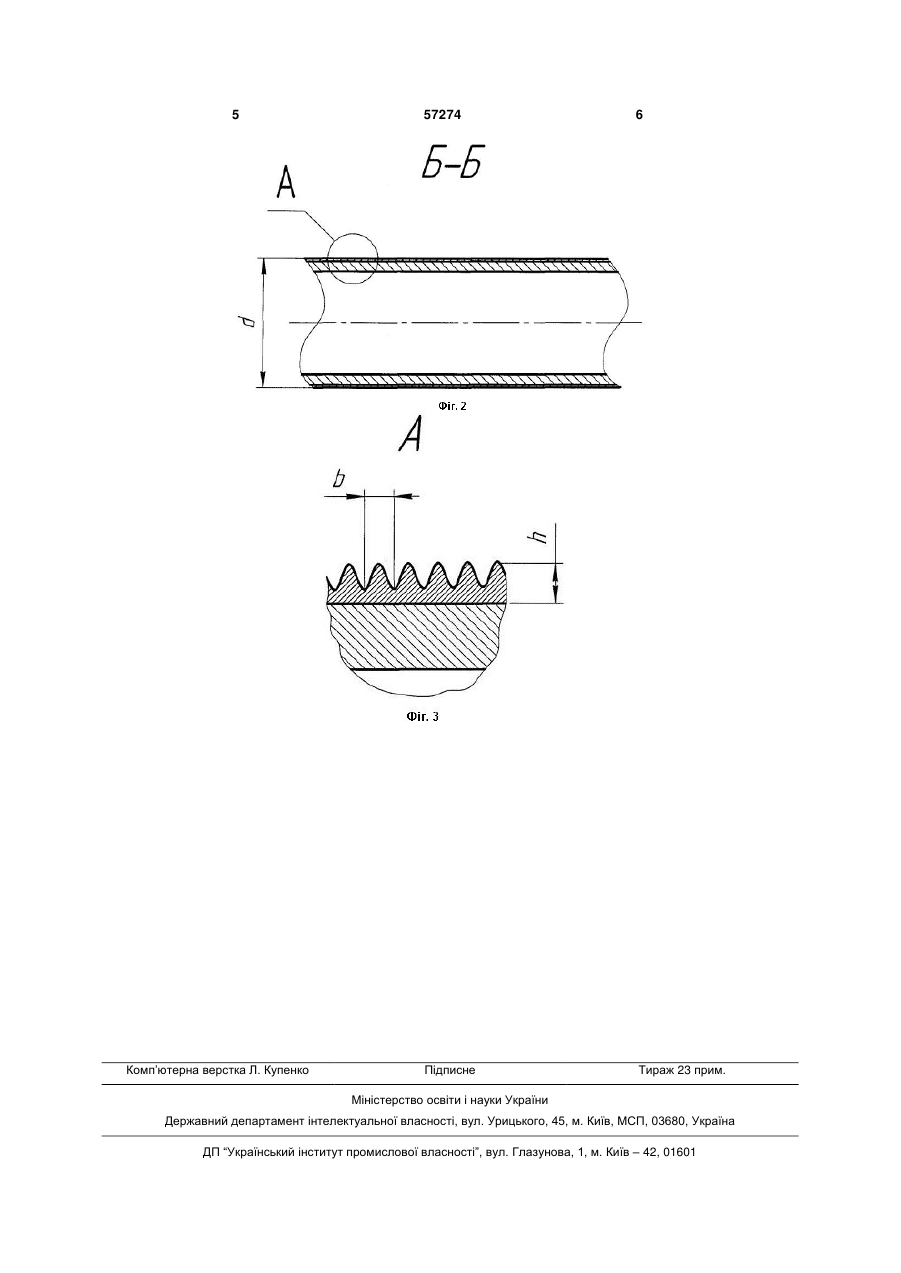

1. Випарник абсорбційної холодильної машини, що складається з корпусу, всередині якого роз 3 Завдяки застосуванню теплообмінних труб з шаром напиленого пористого покриття з корозостійкого матеріалу підвищується корозійна стійкість теплообмінних труб, а пориста структура підвищує кількість активних центрів пароутворення та за рахунок капілярних сил дозволяє рівномірно розподілити по поверхні рідину, що підвищує поверхню теплообміну. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - випарник абсорбційної холодильної машини; Фіг. 2 - розріз Б-Б на Фіг. 1; Фіг. 3 - вид А на Фіг. 2. Робочі процеси у випарнику абсорбційної холодильної машини протікають наступним чином. Рідкий холодоагент подається у випарник через патрубок 2 і попадає на верхній піддон 5, звід 57274 4 ки через переливні патрубки 6 поступає в нищерозміщенні піддони. Рівень рідини в піддонах регулюється зміною висоти переливних патрубків 6. Теплообмінні труби 7 із шаром напиленого пористого покриття з корозійностійкого матеріалу частково затоплені в рідину, яка піднімається за рахунок капілярних сил і змочує всю теплообмінну поверхню. За рахунок утворення тонкої плівки рідини на верхній частині теплообмінних труб 7 відбувається інтенсифікація процесу випаровування, що дозволяє отримати високі значення коефіцієнта теплопередачі. Пари холодоагенту видаляють із випарника через патрубок 3, а відпрацьований холодоагент - через патрубок 4. 5 Комп’ютерна верстка Л. Купенко 57274 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
