Система для обмеження доступу всередину електрофільтра
Номер патенту: 57273
Опубліковано: 25.02.2011
Автори: Молчанов Олександр Володимирович, Молчанов Володимир Миколайович
Формула / Реферат
Система для обмеження доступу всередину електрофільтра, що містить отвір з зовнішньою кришкою, елементи фіксації кришки в отворі і елементи для обмеження доступу в електрофільтр, яка відрізняється тим, що навпроти зовнішньої кришки та усередині корпусу встановлюється металева внутрішня кришка з металевими елементами фіксації, при цьому взаємне розташування кришок забезпечує між ними наявність простору, заповненого атмосферним повітрям та обмеженого поверхнею кришок і стінками лазу в електрофільтр, внутрішня і зовнішня кришки в закритому положенні є герметичними, рух внутрішньої кришки при її відкриванні направлений всередину корпусу і, за виключенням випадку, коли отвір в корпусі призначений для проникнення в пиловий бункер електрофільтра, взаємне розташування отвору, внутрішньої кришки та елементів її фіксації забезпечує для внутрішньої кришки в відкритому положенні торкання з поверхнею будь-якого з елементів фільтра, що знаходяться під високою напругою.
Текст

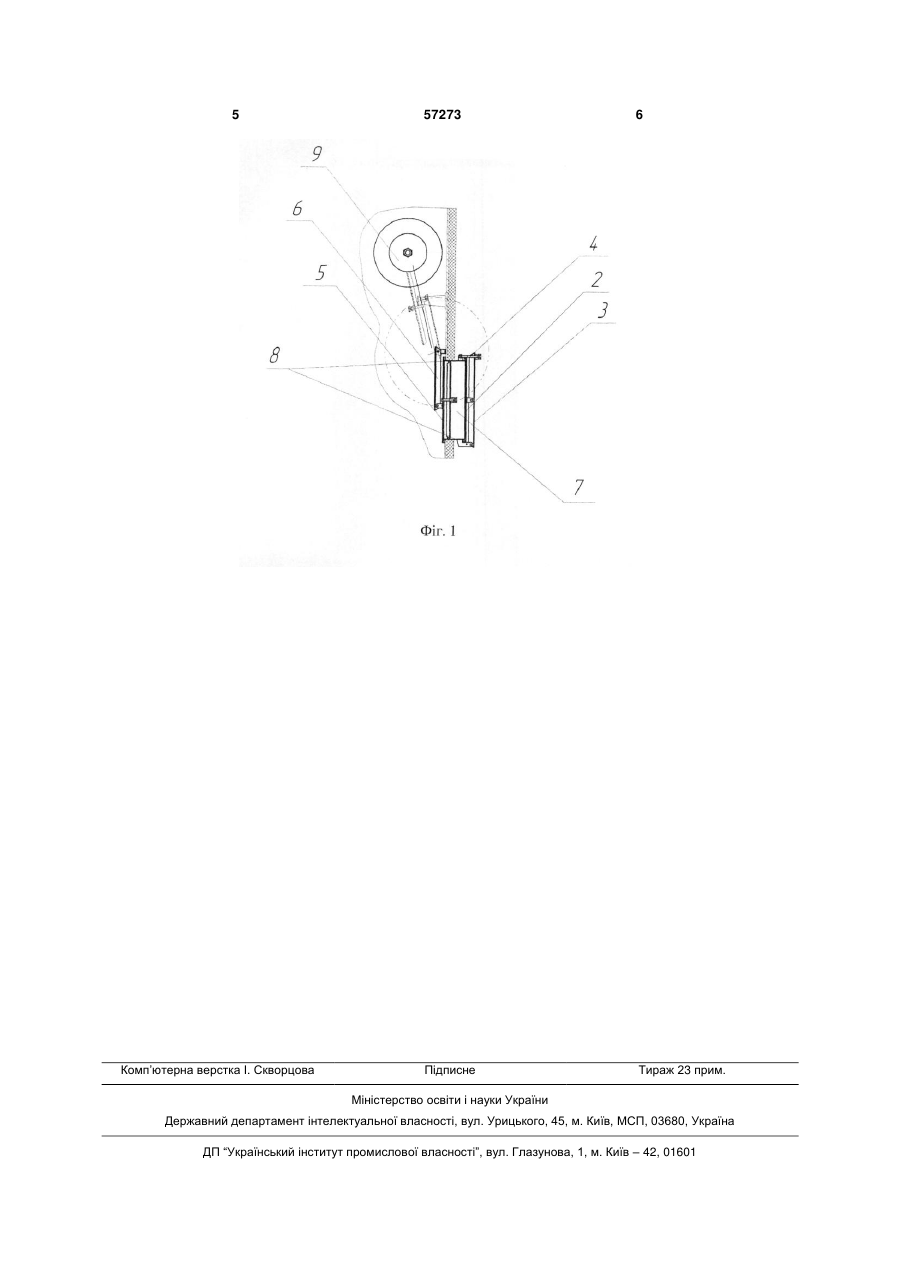

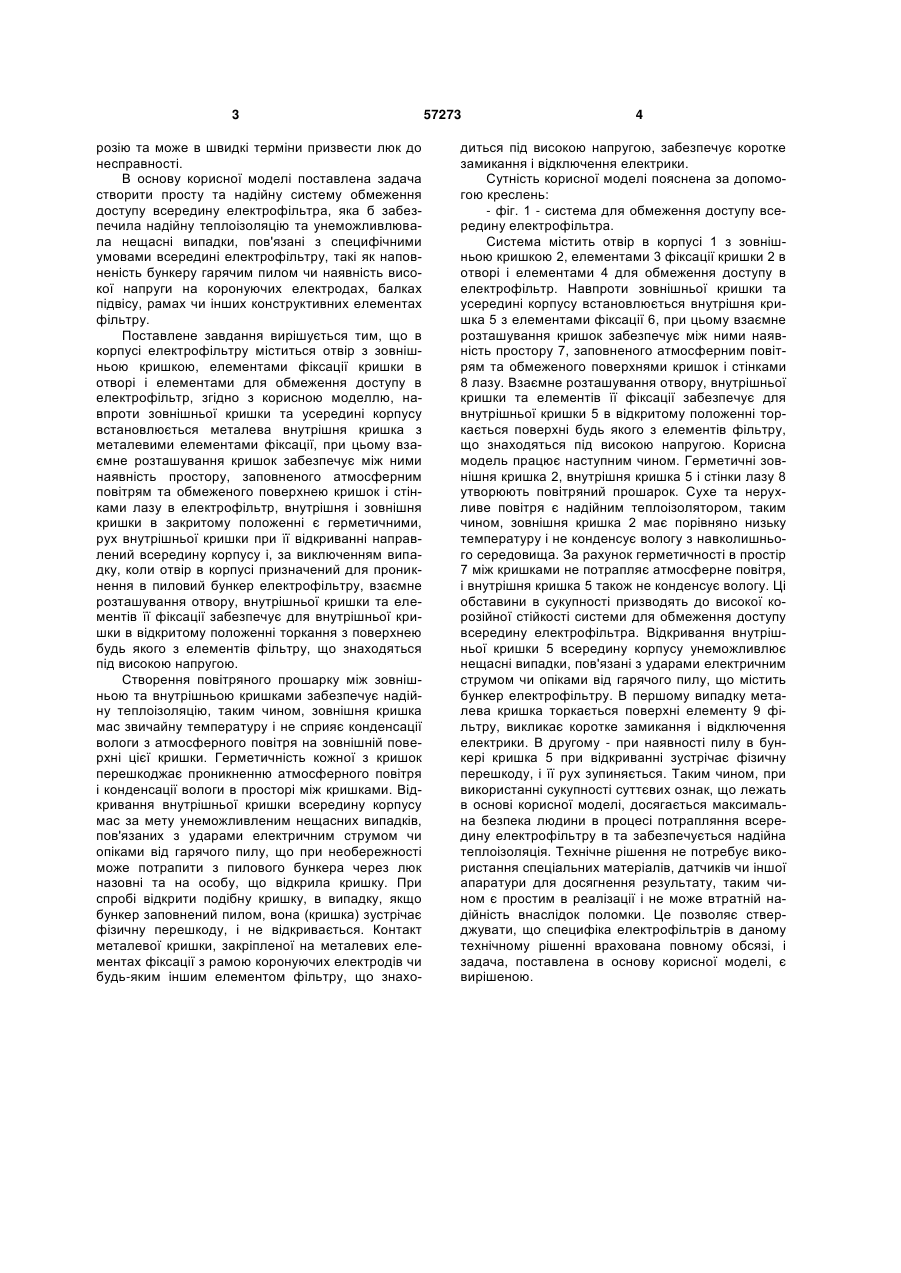

Система для обмеження доступу всередину електрофільтра, що містить отвір з зовнішньою кришкою, елементи фіксації кришки в отворі і елементи для обмеження доступу в електрофільтр, яка відрізняється тим, що навпроти зовнішньої кришки та усередині корпусу встановлюється металева внутрішня кришка з металевими елемен 3 розію та може в швидкі терміни призвести люк до несправності. В основу корисної моделі поставлена задача створити просту та надійну систему обмеження доступу всередину електрофільтра, яка б забезпечила надійну теплоізоляцію та унеможливлювала нещасні випадки, пов'язані з специфічними умовами всередині електрофільтру, такі як наповненість бункеру гарячим пилом чи наявність високої напруги на коронуючих електродах, балках підвісу, рамах чи інших конструктивних елементах фільтру. Поставлене завдання вирішується тим, що в корпусі електрофільтру міститься отвір з зовнішньою кришкою, елементами фіксації кришки в отворі і елементами для обмеження доступу в електрофільтр, згідно з корисною моделлю, навпроти зовнішньої кришки та усередині корпусу встановлюється металева внутрішня кришка з металевими елементами фіксації, при цьому взаємне розташування кришок забезпечує між ними наявність простору, заповненого атмосферним повітрям та обмеженого поверхнею кришок і стінками лазу в електрофільтр, внутрішня і зовнішня кришки в закритому положенні є герметичними, рух внутрішньої кришки при її відкриванні направлений всередину корпусу і, за виключенням випадку, коли отвір в корпусі призначений для проникнення в пиловий бункер електрофільтру, взаємне розташування отвору, внутрішньої кришки та елементів її фіксації забезпечує для внутрішньої кришки в відкритому положенні торкання з поверхнею будь якого з елементів фільтру, що знаходяться під високою напругою. Створення повітряного прошарку між зовнішньою та внутрішньою кришками забезпечує надійну теплоізоляцію, таким чином, зовнішня кришка мас звичайну температуру і не сприяє конденсації вологи з атмосферного повітря на зовнішній поверхні цієї кришки. Герметичність кожної з кришок перешкоджає проникненню атмосферного повітря і конденсації вологи в просторі між кришками. Відкривання внутрішньої кришки всередину корпусу мас за мету унеможливленим нещасних випадків, пов'язаних з ударами електричним струмом чи опіками від гарячого пилу, що при необережності може потрапити з пилового бункера через люк назовні та на особу, що відкрила кришку. При спробі відкрити подібну кришку, в випадку, якщо бункер заповнений пилом, вона (кришка) зустрічає фізичну перешкоду, і не відкривається. Контакт металевої кришки, закріпленої на металевих елементах фіксації з рамою коронуючих електродів чи будь-яким іншим елементом фільтру, що знахо 57273 4 диться під високою напругою, забезпечує коротке замикання і відключення електрики. Сутність корисної моделі пояснена за допомогою креслень: - фіг. 1 - система для обмеження доступу всередину електрофільтра. Система містить отвір в корпусі 1 з зовнішньою кришкою 2, елементами 3 фіксації кришки 2 в отворі і елементами 4 для обмеження доступу в електрофільтр. Навпроти зовнішньої кришки та усередині корпусу встановлюється внутрішня кришка 5 з елементами фіксації 6, при цьому взаємне розташування кришок забезпечує між ними наявність простору 7, заповненого атмосферним повітрям та обмеженого поверхнями кришок і стінками 8 лазу. Взаємне розташування отвору, внутрішньої кришки та елементів її фіксації забезпечує для внутрішньої кришки 5 в відкритому положенні торкається поверхні будь якого з елементів фільтру, що знаходяться під високою напругою. Корисна модель працює наступним чином. Герметичні зовнішня кришка 2, внутрішня кришка 5 і стінки лазу 8 утворюють повітряний прошарок. Сухе та нерухливе повітря є надійним теплоізолятором, таким чином, зовнішня кришка 2 має порівняно низьку температуру і не конденсує вологу з навколишнього середовища. За рахунок герметичності в простір 7 між кришками не потрапляє атмосферне повітря, і внутрішня кришка 5 також не конденсує вологу. Ці обставини в сукупності призводять до високої корозійної стійкості системи для обмеження доступу всередину електрофільтра. Відкривання внутрішньої кришки 5 всередину корпусу унеможливлює нещасні випадки, пов'язані з ударами електричним струмом чи опіками від гарячого пилу, що містить бункер електрофільтру. В першому випадку металева кришка торкається поверхні елементу 9 фільтру, викликає коротке замикання і відключення електрики. В другому - при наявності пилу в бункері кришка 5 при відкриванні зустрічає фізичну перешкоду, і її рух зупиняється. Таким чином, при використанні сукупності суттєвих ознак, що лежать в основі корисної моделі, досягається максимальна безпека людини в процесі потрапляння всередину електрофільтру в та забезпечується надійна теплоізоляція. Технічне рішення не потребує використання спеціальних матеріалів, датчиків чи іншої апаратури для досягнення результату, таким чином є простим в реалізації і не може втратній надійність внаслідок поломки. Це позволяє стверджувати, що специфіка електрофільтрів в даному технічному рішенні врахована повному обсязі, і задача, поставлена в основу корисної моделі, є вирішеною. 5 Комп’ютерна верстка І. Скворцова 57273 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for limitation of access into precipitator
Автори англійськоюMolchanov Volodymyr Mykolaiovych, Molchanov Oleksandr Volodymyrovych
Назва патенту російськоюСистема для ограничения доступа внутрь электрофильтра
Автори російськоюМолчанов Владимир Николаевич, Молчанов Александр Владимирович
МПК / Мітки
МПК: B03C 3/34
Мітки: система, всередину, обмеження, електрофільтра, доступу
