Пристрій для підключення гідротестера

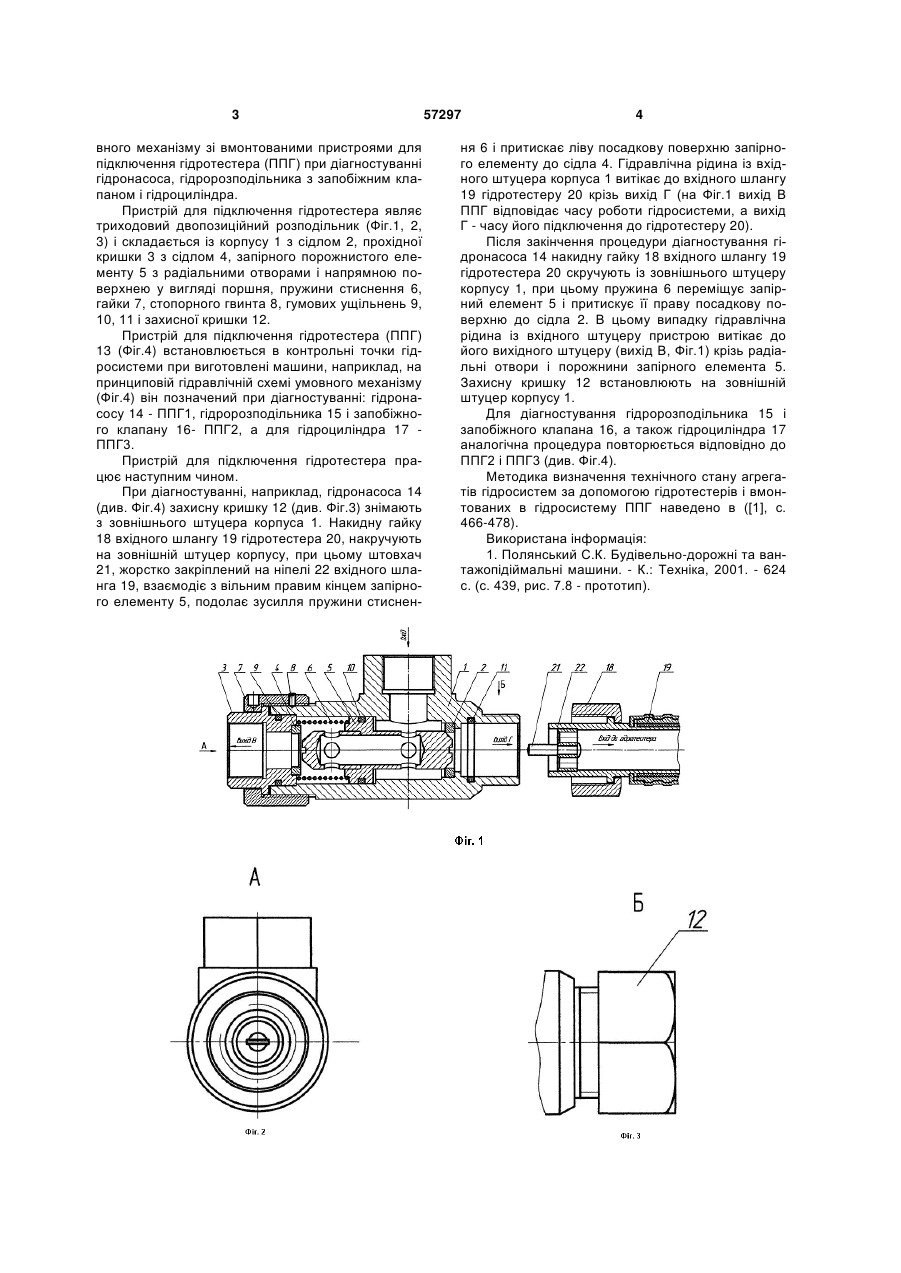

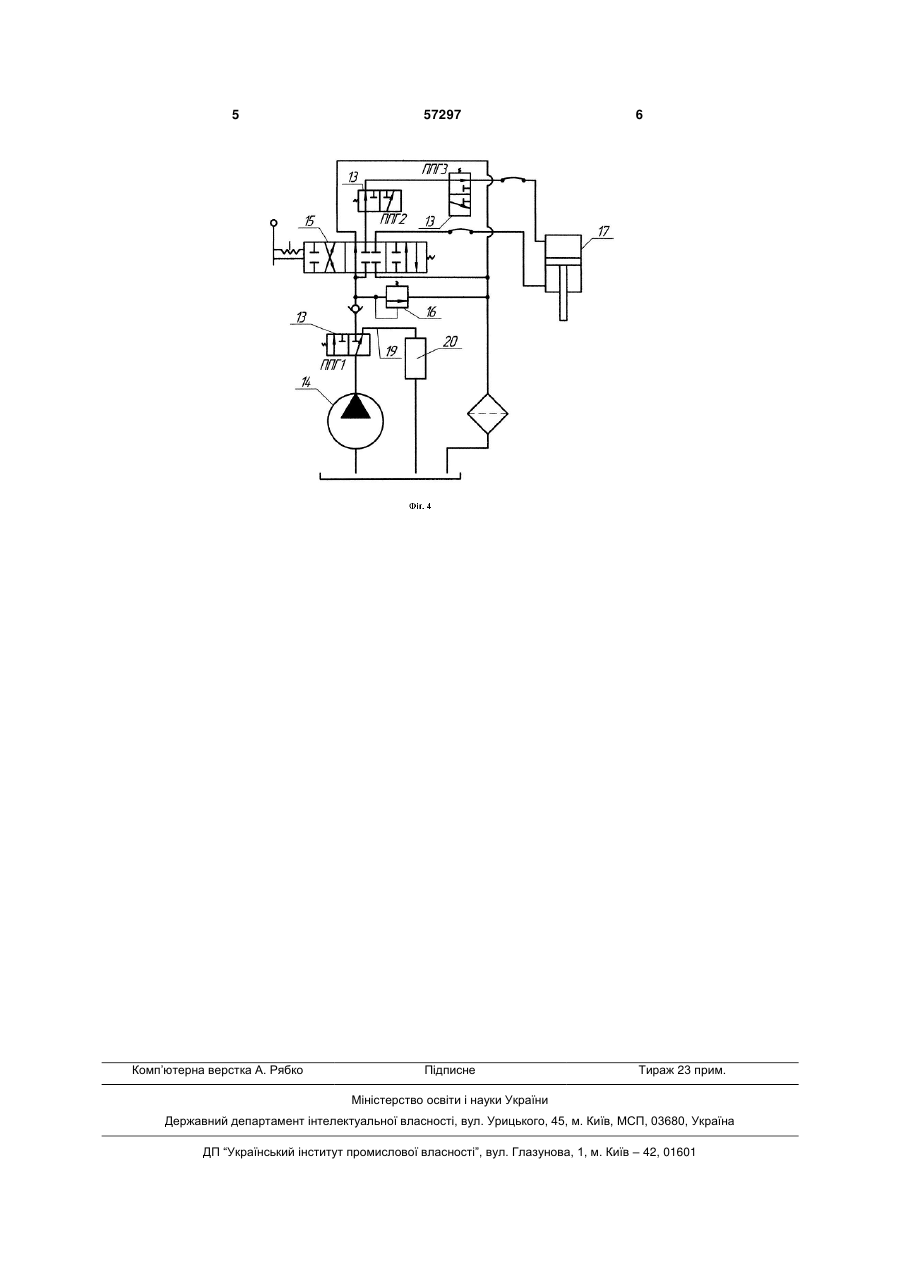

Пристрій для підключення гідротестера, що містить корпус з сідлом і двома, розташованими 3 вного механізму зі вмонтованими пристроями для підключення гідротестера (ППГ) при діагностуванні гідронасоса, гідророзподільника з запобіжним клапаном і гідроциліндра. Пристрій для підключення гідротестера являє триходовий двопозиційний розподільник (Фіг.1, 2, 3) і складається із корпусу 1 з сідлом 2, прохідної кришки 3 з сідлом 4, запірного порожнистого елементу 5 з радіальними отворами і напрямною поверхнею у вигляді поршня, пружини стиснення 6, гайки 7, стопорного гвинта 8, гумових ущільнень 9, 10, 11 і захисної кришки 12. Пристрій для підключення гідротестера (ППГ) 13 (Фіг.4) встановлюється в контрольні точки гідросистеми при виготовлені машини, наприклад, на принциповій гідравлічній схемі умовного механізму (Фіг.4) він позначений при діагностуванні: гідронасосу 14 - ППГ1, гідророзподільника 15 і запобіжного клапану 16- ППГ2, а для гідроциліндра 17 ППГ3. Пристрій для підключення гідротестера працює наступним чином. При діагностуванні, наприклад, гідронасоса 14 (див. Фіг.4) захисну кришку 12 (див. Фіг.3) знімають з зовнішнього штуцера корпуса 1. Накидну гайку 18 вхідного шлангу 19 гідротестера 20, накручують на зовнішній штуцер корпусу, при цьому штовхач 21, жорстко закріплений на ніпелі 22 вхідного шланга 19, взаємодіє з вільним правим кінцем запірного елементу 5, подолає зусилля пружини стиснен 57297 4 ня 6 і притискає ліву посадкову поверхню запірного елементу до сідла 4. Гідравлічна рідина із вхідного штуцера корпуса 1 витікає до вхідного шлангу 19 гідротестеру 20 крізь вихід Г (на Фіг.1 вихід В ППГ відповідає часу роботи гідросистеми, а вихід Г - часу його підключення до гідротестеру 20). Після закінчення процедури діагностування гідронасоса 14 накидну гайку 18 вхідного шлангу 19 гідротестера 20 скручують із зовнішнього штуцеру корпусу 1, при цьому пружина 6 переміщує запірний елемент 5 і притискує її праву посадкову поверхню до сідла 2. В цьому випадку гідравлічна рідина із вхідного штуцеру пристрою витікає до його вихідного штуцеру (вихід В, Фіг.1) крізь радіальні отвори і порожнини запірного елемента 5. Захисну кришку 12 встановлюють на зовнішній штуцер корпусу 1. Для діагностування гідророзподільника 15 і запобіжного клапана 16, а також гідроциліндра 17 аналогічна процедура повторюється відповідно до ППГ2 і ППГ3 (див. Фіг.4). Методика визначення технічного стану агрегатів гідросистем за допомогою гідротестерів і вмонтованих в гідросистему ППГ наведено в ([1], с. 466-478). Використана інформація: 1. Полянський С.К. Будівельно-дорожні та вантажопідіймальні машини. - К.: Техніка, 2001. - 624 с. (с. 439, рис. 7.8 - прототип). 5 Комп’ютерна верстка А. Рябко 57297 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
