Стабілізатор струму

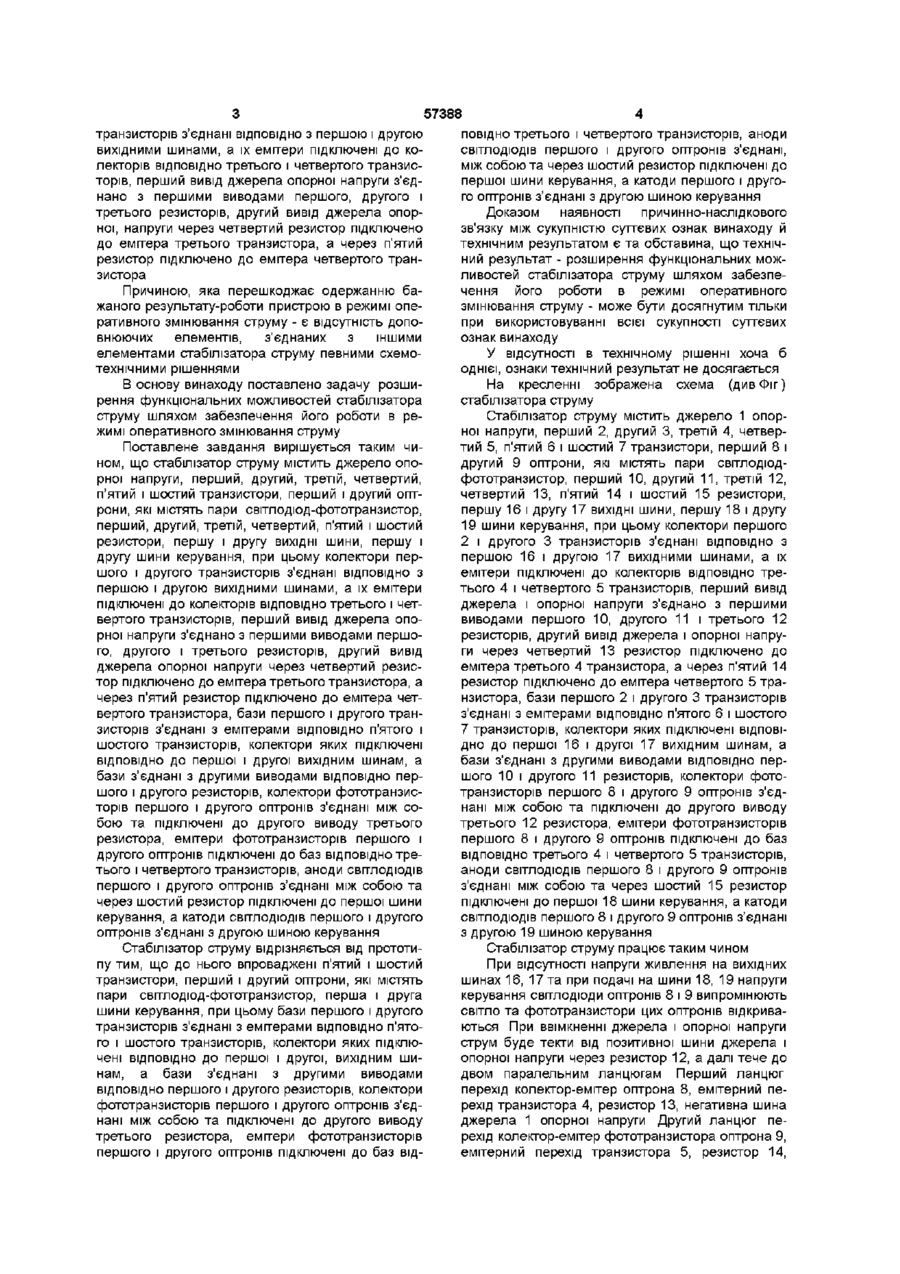

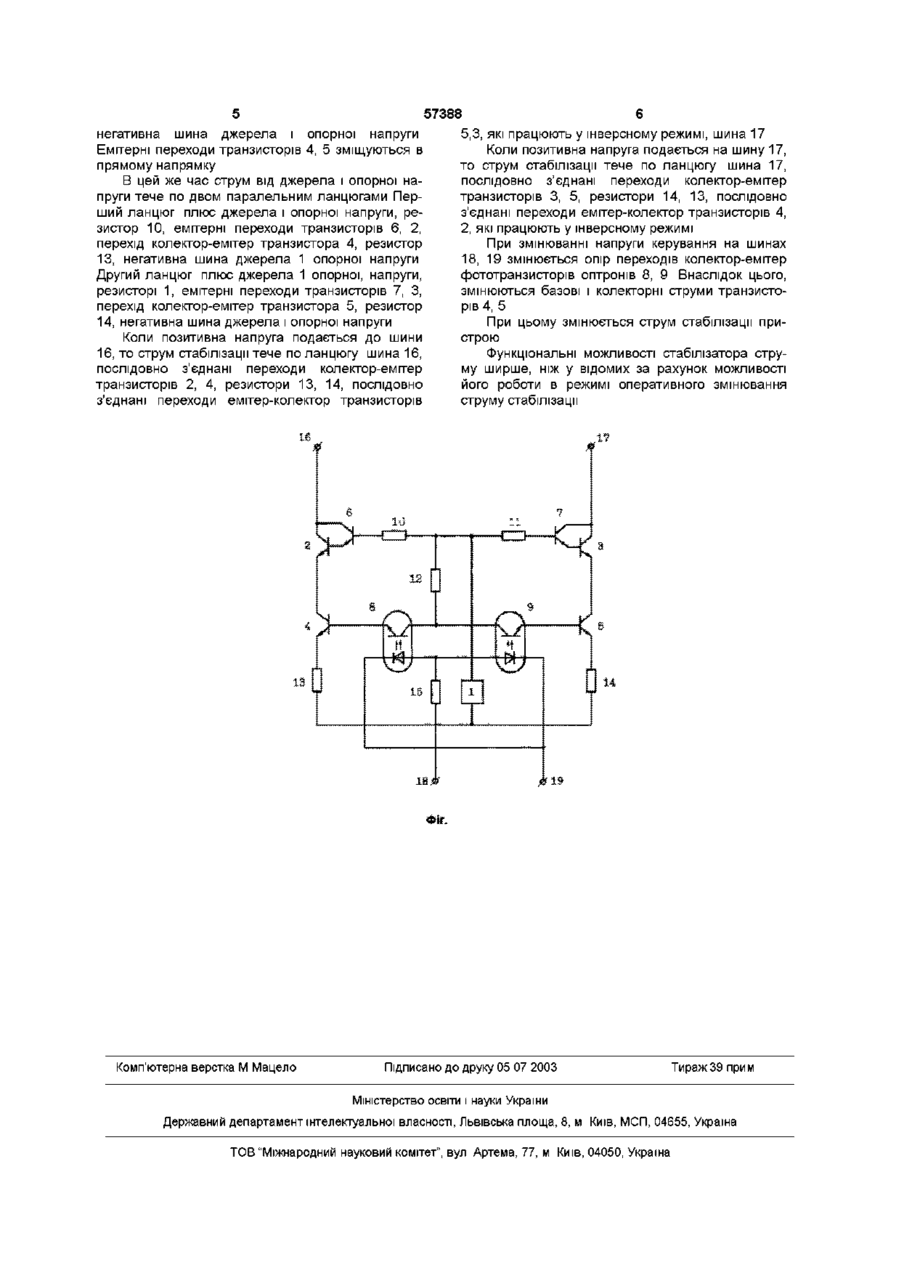

Стабілізатор струму, який містить джерело опорної напруги, перший, другий, третій і четвертий транзистори, перший, другий, третій, четвертий, п'ятий і шостий резистори, першу і другу ВИХІДНІ шини, колектори першого і другого транзисторів з'єднані ВІДПОВІДНО з першою і другою вихідними шинами, а їх емітери підключені до колекторів ВІДПОВІДНО третього і четвертого транзисторів, перший вивід джерела опорної напруги з'єднано з першими виводами першого, другого і третього резисторів, другий вивід джерела опорної напруги через четвертий резистор підключено до емітера третього транзистора, а через п'ятий резистор підключено до емітера четвертого транзи Винахід належить до електротехніки та може використовуватись у приладах вимірювальної техніки Існує відомий пристрій /див а с СРСР №1460715, KnG05F1/56/, який містить джерело опорної напруги, перший, другий, третій і четвертий п-р-п транзистори, п'ятий і шостий р-п-р транзистори, три резистора, першу і другу ВИХІДНІ ШИНИ опір Недолік цього пристрою - низький вихідний Найбільш близьким до передбачуваного винаходу є стабілізатор струму /див патент України №24704А, mG05F1/56/, який містить джерело опорної напруги, перший, другий, третій і четвертий п-р-п транзистори, п'ятий р-п-р транзистор, який має перший і другий колектори, сім резисторів, діод, першу і другу ВИХІДНІ шини, при цьому колектори першого і другого транзисторів з'єднані ВІДПОВІДНО з першою і другою вихідними шинами, бази першого і другого транзисторів ВІДПОВІДНО через другий і третій резистори підключені до стора, який відрізняється тим, що до нього впроваджені п'ятий і шостий транзистори, перший і другий оптрони, які містять пари світлодюдфототранзистор, першу і другу шини керування, при цьому бази першого і другого транзисторів з'єднані з емітерами ВІДПОВІДНО П'ЯТОГО І ШОСТОГО транзисторів, колектори яких підключені ВІДПОВІДНО до першої і другої вихідним шинам, а бази з'єднані з другими виводами ВІДПОВІДНО першого і другого резисторів, колектори фототранзисторів першого і другого оптронів з'єднані між собою та підключені до другого виводу третього резистора, емітери фототранзисторів першого і другого оптронів підключені до баз ВІДПОВІДНО третього і четвертого транзисторів, аноди СВІТЛОДІОДІВ першого і другого оптронів з'єднані між собою та через шостий резистор підключені до першої шини керування, а катоди СВІТЛОДІОДІВ першого і другого оптронів з'єднані з другою шиною керування першого виводу джерела опорної напруги, який через перший резистор з'єднано з емітером п'ятого транзистора, емітери першого і другого транзисторів з'єднані з колекторами ВІДПОВІДНО третього і четвертого транзисторів, бази яких підключені ВІДПОВІДНО до першого і другого колекторів п'ятого транзистора, емітери третього і четвертого транзисторів ВІДПОВІДНО через шостий і сьомий резистори з'єднані з першим виводом п'ятого резистора і другим виводом джерела опорної напруги, базу п'ятого транзистора з'єднано з другим виводом п'ятого резистора, а через послідовно з'єднані діод і четвертий резистор підключено до першого виводу джерела опорної напруги Недолік цього пристрою - неспроможність роботи в режимі оперативного змінювання струму Ознаками прототипу, які збіжні з суттєвими ознаками винаходу, який заявляється, є джерело опорної напруги, перший, другий, третій і четвертий транзистори, перший, другий, третій, четвертий, п'ятий і шостий резистори, перша і друга ВИХІДНІ шини, колектори першого і другого 00 00 со ю 57388 транзисторів з єднані ВІДПОВІДНО З першою і другою вихідними шинами, а їх емітери підключені до колекторів ВІДПОВІДНО третього і четвертого транзисторів, перший вивід джерела опорної напруги з'єднано з першими виводами першого, другого і третього резисторів, другий вивід джерела опорної, напруги через четвертий резистор підключено до емітера третього транзистора, а через п'ятий резистор підключено до емітера четвертого транзистора Причиною, яка перешкоджає одержанню бажаного результату-роботи пристрою в режимі оперативного змінювання струму - є відсутність доповнюючих елементів, з'єднаних з іншими елементами стабілізатора струму певними схемотехнічними рішеннями В основу винаходу поставлено задачу розширення функціональних можливостей стабілізатора струму шляхом забезпечення його роботи в режимі оперативного змінювання струму Поставлене завдання вирішується таким чином, що стабілізатор струму містить джерело опорної напруги, перший, другий, третій, четвертий, п'ятий і шостий транзистори, перший і другий оптрони, які містять пари світлодюд-фототранзистор, перший, другий, третій, четвертий, п'ятий і шостий резистори, першу і другу ВИХІДНІ шини, першу і другу шини керування, при цьому колектори першого і другого транзисторів з'єднані ВІДПОВІДНО З першою і другою вихідними шинами, а їх емітери підключені до колекторів ВІДПОВІДНО третього і четвертого транзисторів, перший вивід джерела опорної напруги з'єднано з першими виводами першого, другого і третього резисторів, другий вивід джерела опорної напруги через четвертий резистор підключено до емітера третього транзистора, а через п'ятий резистор підключено до емітера четвертого транзистора, бази першого і другого транзисторів з'єднані з емітерами ВІДПОВІДНО П'ЯТОГО І шостого транзисторів, колектори яких підключені ВІДПОВІДНО до першої і другої вихідним шинам, а бази з'єднані з другими виводами ВІДПОВІДНО першого і другого резисторів, колектори фототранзисторів першого і другого оптронів з'єднані між собою та підключені до другого виводу третього резистора, емітери фототранзисторів першого і другого оптронів підключені до баз ВІДПОВІДНО третього і четвертого транзисторів, аноди СВІТЛОДІОДІВ першого і другого оптронів з'єднані між собою та через шостий резистор підключені до першої шини керування, а катоди СВІТЛОДІОДІВ першого і другого оптронів з'єднані з другою шиною керування Стабілізатор струму відрізняється від прототипу тим, що до нього впроваджені п'ятий і шостий транзистори, перший і другий оптрони, які містять пари світлодюд-фототранзистор, перша і друга шини керування, при цьому бази першого і другого транзисторів з'єднані з емітерами ВІДПОВІДНО П'ЯТОГО І шостого транзисторів, колектори яких підключені ВІДПОВІДНО до першої і другої, вихідним шинам, а бази з'єднані з другими виводами ВІДПОВІДНО першого і другого резисторів, колектори фототранзисторів першого і другого оптронів з'єднані між собою та підключені до другого виводу третього резистора, емітери фототранзисторів першого і другого оптронів підключені до баз ВІД ПОВІДНО третього і четвертого транзисторів, аноди СВІТЛОДІОДІВ першого і другого оптронів з'єднані, між собою та через шостий резистор підключені до першої шини керування, а катоди першого і другого оптронів з'єднані з другою шиною керування Доказом наявності причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу й технічним результатом є та обставина, що технічний результат - розширення функціональних можливостей стабілізатора струму шляхом забезпечення його роботи в режимі оперативного змінювання струму - може бути досягнутим тільки при використовуванні всієї сукупності суттєвих ознак винаходу У відсутності в технічному рішенні хоча б однієї, ознаки технічний результат не досягається На кресленні зображена схема (див Фіг) стабілізатора струму Стабілізатор струму містить джерело 1 опорної напруги, перший 2, другий 3, третій 4, четвертий 5, п'ятий 6 і шостий 7 транзистори, перший 8 і другий 9 оптрони, які містять пари світлодюдфототранзистор, перший 10, другий 11, третій 12, четвертий 13, п'ятий 14 і шостий 15 резистори, першу 16 і другу 17 ВИХІДНІ шини, першу 18 і другу 19 шини керування, при цьому колектори першого 2 і другого 3 транзисторів з'єднані ВІДПОВІДНО З першою 16 і другою 17 вихідними шинами, а їх емітери підключені до колекторів ВІДПОВІДНО третього 4 і четвертого 5 транзисторів, перший вивід джерела і опорної напруги з'єднано з першими виводами першого 10, другого 11 і третього 12 резисторів, другий вивід джерела і опорної напруги через четвертий 13 резистор підключено до емітера третього 4 транзистора, а через п'ятий 14 резистор підключено до емітера четвертого 5 транзистора, бази першого 2 і другого 3 транзисторів з'єднані з емітерами ВІДПОВІДНО П'ЯТОГО 6 і шостого 7 транзисторів, колектори яких підключені ВІДПОВІДНО до першої 16 і другої 17 вихідним шинам, а бази з'єднані з другими виводами ВІДПОВІДНО першого 10 і другого 11 резисторів, колектори фототранзисторів першого 8 і другого 9 оптронів з'єднані між собою та підключені до другого виводу третього 12 резистора, емітери фототранзисторів першого 8 і другого 9 оптронів підключені до баз ВІДПОВІДНО третього 4 і четвертого 5 транзисторів, аноди СВІТЛОДІОДІВ першого 8 і другого 9 оптронів з'єднані між собою та через шостий 15 резистор підключені до першої 18 шини керування, а катоди СВІТЛОДІОДІВ першого 8 і другого 9 оптронів з'єднані 3 другою 19 шиною керування Стабілізатор струму працює таким чином При відсутності напруги живлення на вихідних шинах16, 17 та при подачі на шини 18, 19 напруги керування світлодюди оптронів 8 і 9 випромінюють світло та фототранзистори цих оптронів відкриваються При ввімкненні джерела і опорної напруги струм буде текти від позитивної шини джерела і опорної напруги через резистор 12, а далі тече до двом паралельним ланцюгам Перший ланцюг перехід колектор-емітер оптрона 8, емітерний перехід транзистора 4, резистор 13, негативна шина джерела 1 опорної напруги Другий ланцюг перехід колектор-емітер фототранзистора оптрона 9, емітерний перехід транзистора 5, резистор 14, 57388 негативна шина джерела і опорної напруги Емітерні переходи транзисторів 4, 5 зміщуються в прямому напрямку В цей же час струм від джерела і опорної напруги тече по двом паралельним ланцюгами Перший ланцюг плюс джерела і опорної напруги, резистор 10, емітерні переходи транзисторів 6, 2, перехід колектор-емітер транзистора 4, резистор 13, негативна шина джерела 1 опорної напруги Другий ланцюг плюс джерела 1 опорної, напруги, резисторі 1, емітерні переходи транзисторів 7, З, перехід колектор-емітер транзистора 5, резистор 14, негативна шина джерела і опорної напруги Коли позитивна напруга подається до шини 16, то струм стабілізації тече по ланцюгу шина 16, послідовно з'єднані переходи колектор-емітер транзисторів 2, 4, резистори 13, 14, послідовно з'єднані переходи емітер-колектор транзисторів Комп'ютерна верстка М Мацело 5,3, які працюють у інверсному режимі, шина 17 Коли позитивна напруга подається на шину 17, то струм стабілізації тече по ланцюгу шина 17, послідовно з'єднані переходи колектор-емітер транзисторів 3, 5, резистори 14, 13, послідовно з'єднані переходи емітер-колектор транзисторів 4, 2, які працюють у інверсному режимі При змінюванні напруги керування на шинах 18, 19 змінюється опір переходів колектор-емітер фототранзисторів оптронів 8, 9 Внаслідок цього, змінюються базові і колекторні струми транзисторів 4, 5 При цьому змінюється струм стабілізації пристрою Функціональні можливості стабілізатора струму ширше, ніж у відомих за рахунок можливості його роботи в режимі оперативного змінювання струму стабілізації Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
