Агрегат для прибирання і переробки баштанних культур

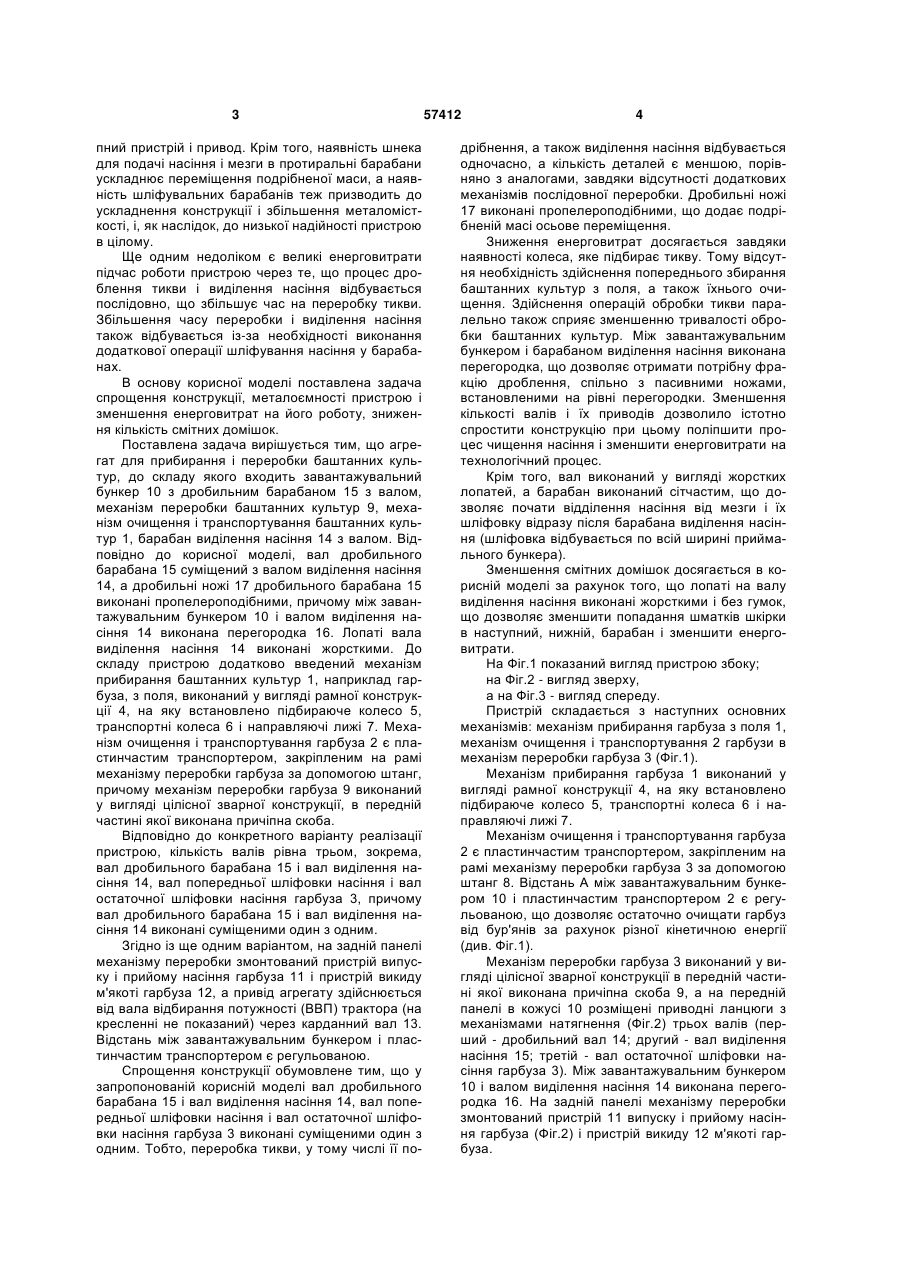

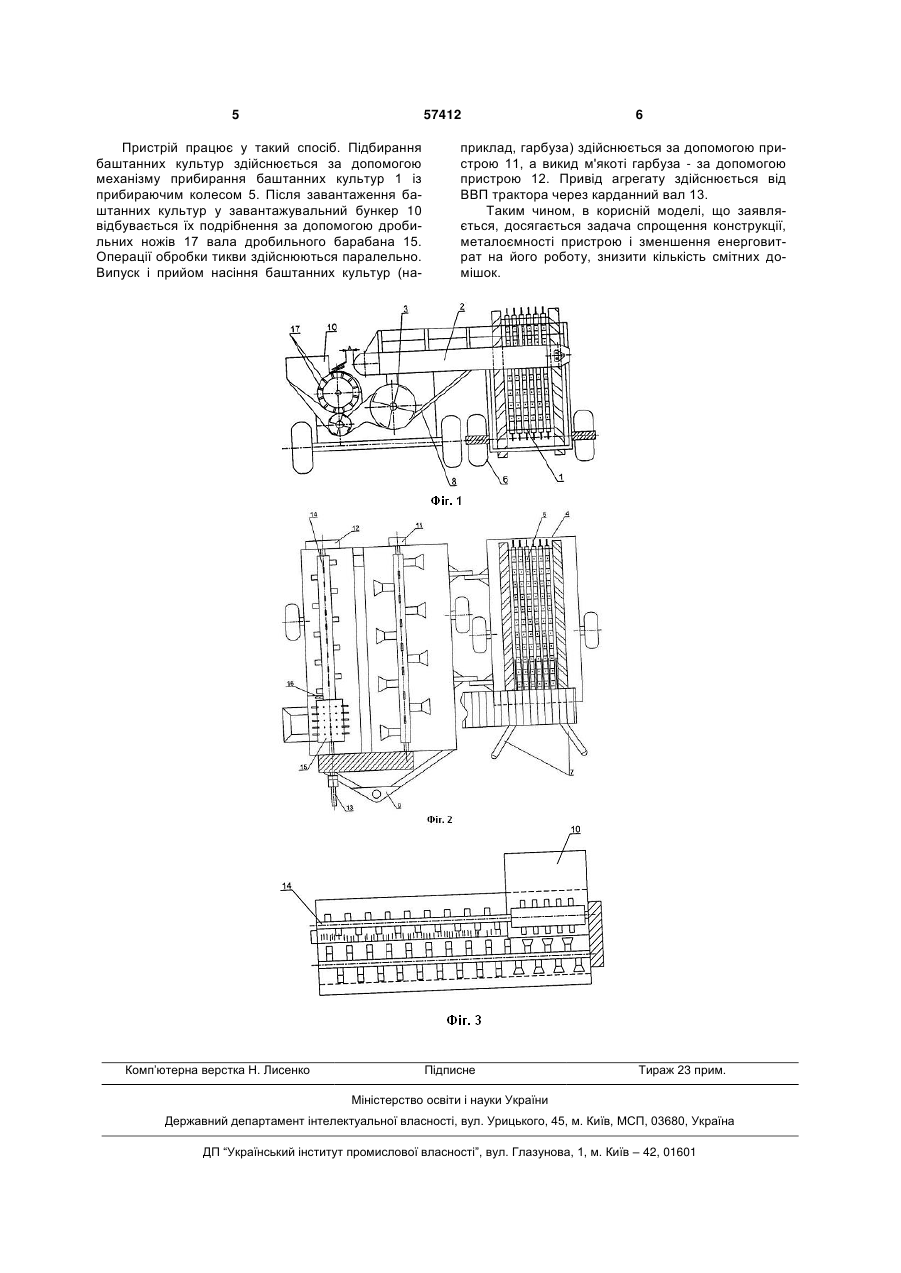

1. Агрегат для прибирання і переробки баштанних культур, який включає завантажувальний бункер з дробильним барабаном з валом, механізм переробки баштанних культур, механізм очищення і транспортування баштанних культур, барабан виділення насіння з валом, який відрізняється тим, що дробильний вал суміщений з валом виділення насіння, а дробильні ножі дробильного барабана виконані пропелероподібними, причому між завантажувальним бункером і валом виділення насіння виконана перегородка, а лопаті вала виділення насіння виконані жорсткими, причому до складу пристрою додатково введений механізм прибирання баштанних культур, наприклад гарбуза, з поля, виконаний у вигляді рамної конструкції, на яку встановлено підбираюче коле U 1 3 пний пристрій і привод. Крім того, наявність шнека для подачі насіння і мезги в протиральні барабани ускладнює переміщення подрібненої маси, а наявність шліфувальних барабанів теж призводить до ускладнення конструкції і збільшення металомісткості, і, як наслідок, до низької надійності пристрою в цілому. Ще одним недоліком є великі енерговитрати підчас роботи пристрою через те, що процес дроблення тикви і виділення насіння відбувається послідовно, що збільшує час на переробку тикви. Збільшення часу переробки і виділення насіння також відбувається із-за необхідності виконання додаткової операції шліфування насіння у барабанах. В основу корисної моделі поставлена задача спрощення конструкції, металоємності пристрою і зменшення енерговитрат на його роботу, зниження кількість смітних домішок. Поставлена задача вирішується тим, що агрегат для прибирання і переробки баштанних культур, до складу якого входить завантажувальний бункер 10 з дробильним барабаном 15 з валом, механізм переробки баштанних культур 9, механізм очищення і транспортування баштанних культур 1, барабан виділення насіння 14 з валом. Відповідно до корисної моделі, вал дробильного барабана 15 суміщений з валом виділення насіння 14, а дробильні ножі 17 дробильного барабана 15 виконані пропелероподібними, причому між завантажувальним бункером 10 і валом виділення насіння 14 виконана перегородка 16. Лопаті вала виділення насіння 14 виконані жорсткими. До складу пристрою додатково введений механізм прибирання баштанних культур 1, наприклад гарбуза, з поля, виконаний у вигляді рамної конструкції 4, на яку встановлено підбираюче колесо 5, транспортні колеса 6 і направляючі лижі 7. Механізм очищення і транспортування гарбуза 2 є пластинчастим транспортером, закріпленим на рамі механізму переробки гарбуза за допомогою штанг, причому механізм переробки гарбуза 9 виконаний у вигляді цілісної зварної конструкції, в передній частині якої виконана причіпна скоба. Відповідно до конкретного варіанту реалізації пристрою, кількість валів рівна трьом, зокрема, вал дробильного барабана 15 і вал виділення насіння 14, вал попередньої шліфовки насіння і вал остаточної шліфовки насіння гарбуза 3, причому вал дробильного барабана 15 і вал виділення насіння 14 виконані суміщеними один з одним. Згідно із ще одним варіантом, на задній панелі механізму переробки змонтований пристрій випуску і прийому насіння гарбуза 11 і пристрій викиду м'якоті гарбуза 12, а привід агрегату здійснюється від вала відбирання потужності (ВВП) трактора (на кресленні не показаний) через карданний вал 13. Відстань між завантажувальним бункером і пластинчастим транспортером є регульованою. Спрощення конструкції обумовлене тим, що у запропонованій корисній моделі вал дробильного барабана 15 і вал виділення насіння 14, вал попередньої шліфовки насіння і вал остаточної шліфовки насіння гарбуза 3 виконані суміщеними один з одним. Тобто, переробка тикви, у тому числі її по 57412 4 дрібнення, а також виділення насіння відбувається одночасно, а кількість деталей є меншою, порівняно з аналогами, завдяки відсутності додаткових механізмів послідовної переробки. Дробильні ножі 17 виконані пропелероподібними, що додає подрібненій масі осьове переміщення. Зниження енерговитрат досягається завдяки наявності колеса, яке підбирає тикву. Тому відсутня необхідність здійснення попереднього збирання баштанних культур з поля, а також їхнього очищення. Здійснення операцій обробки тикви паралельно також сприяє зменшенню тривалості обробки баштанних культур. Між завантажувальним бункером і барабаном виділення насіння виконана перегородка, що дозволяє отримати потрібну фракцію дроблення, спільно з пасивними ножами, встановленими на рівні перегородки. Зменшення кількості валів і їх приводів дозволило істотно спростити конструкцію при цьому поліпшити процес чищення насіння і зменшити енерговитрати на технологічний процес. Крім того, вал виконаний у вигляді жорстких лопатей, а барабан виконаний сітчастим, що дозволяє почати відділення насіння від мезги і їх шліфовку відразу після барабана виділення насіння (шліфовка відбувається по всій ширині приймального бункера). Зменшення смітних домішок досягається в корисній моделі за рахунок того, що лопаті на валу виділення насіння виконані жорсткими і без гумок, що дозволяє зменшити попадання шматків шкірки в наступний, нижній, барабан і зменшити енерговитрати. На Фіг.1 показаний вигляд пристрою збоку; на Фіг.2 - вигляд зверху, а на Фіг.3 - вигляд спереду. Пристрій складається з наступних основних механізмів: механізм прибирання гарбуза з поля 1, механізм очищення і транспортування 2 гарбузи в механізм переробки гарбуза 3 (Фіг.1). Механізм прибирання гарбуза 1 виконаний у вигляді рамної конструкції 4, на яку встановлено підбираюче колесо 5, транспортні колеса 6 і направляючі лижі 7. Механізм очищення і транспортування гарбуза 2 є пластинчастим транспортером, закріпленим на рамі механізму переробки гарбуза 3 за допомогою штанг 8. Відстань А між завантажувальним бункером 10 і пластинчастим транспортером 2 є регульованою, що дозволяє остаточно очищати гарбуз від бур'янів за рахунок різної кінетичною енергії (див. Фіг.1). Механізм переробки гарбуза 3 виконаний у вигляді цілісної зварної конструкції в передній частині якої виконана причіпна скоба 9, а на передній панелі в кожусі 10 розміщені приводні ланцюги з механізмами натягнення (Фіг.2) трьох валів (перший - дробильний вал 14; другий - вал виділення насіння 15; третій - вал остаточної шліфовки насіння гарбуза 3). Між завантажувальним бункером 10 і валом виділення насіння 14 виконана перегородка 16. На задній панелі механізму переробки змонтований пристрій 11 випуску і прийому насіння гарбуза (Фіг.2) і пристрій викиду 12 м'якоті гарбуза. 5 57412 Пристрій працює у такий спосіб. Підбирання баштанних культур здійснюється за допомогою механізму прибирання баштанних культур 1 із прибираючим колесом 5. Після завантаження баштанних культур у завантажувальний бункер 10 відбувається їх подрібнення за допомогою дробильних ножів 17 вала дробильного барабана 15. Операції обробки тикви здійснюються паралельно. Випуск і прийом насіння баштанних культур (на Комп’ютерна верстка Н. Лиcенко 6 приклад, гарбуза) здійснюється за допомогою пристрою 11, а викид м'якоті гарбуза - за допомогою пристрою 12. Привід агрегату здійснюється від ВВП трактора через карданний вал 13. Таким чином, в корисній моделі, що заявляється, досягається задача спрощення конструкції, металоємності пристрою і зменшення енерговитрат на його роботу, знизити кількість смітних домішок. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
