Очищувач насіння плодів баштанних культур

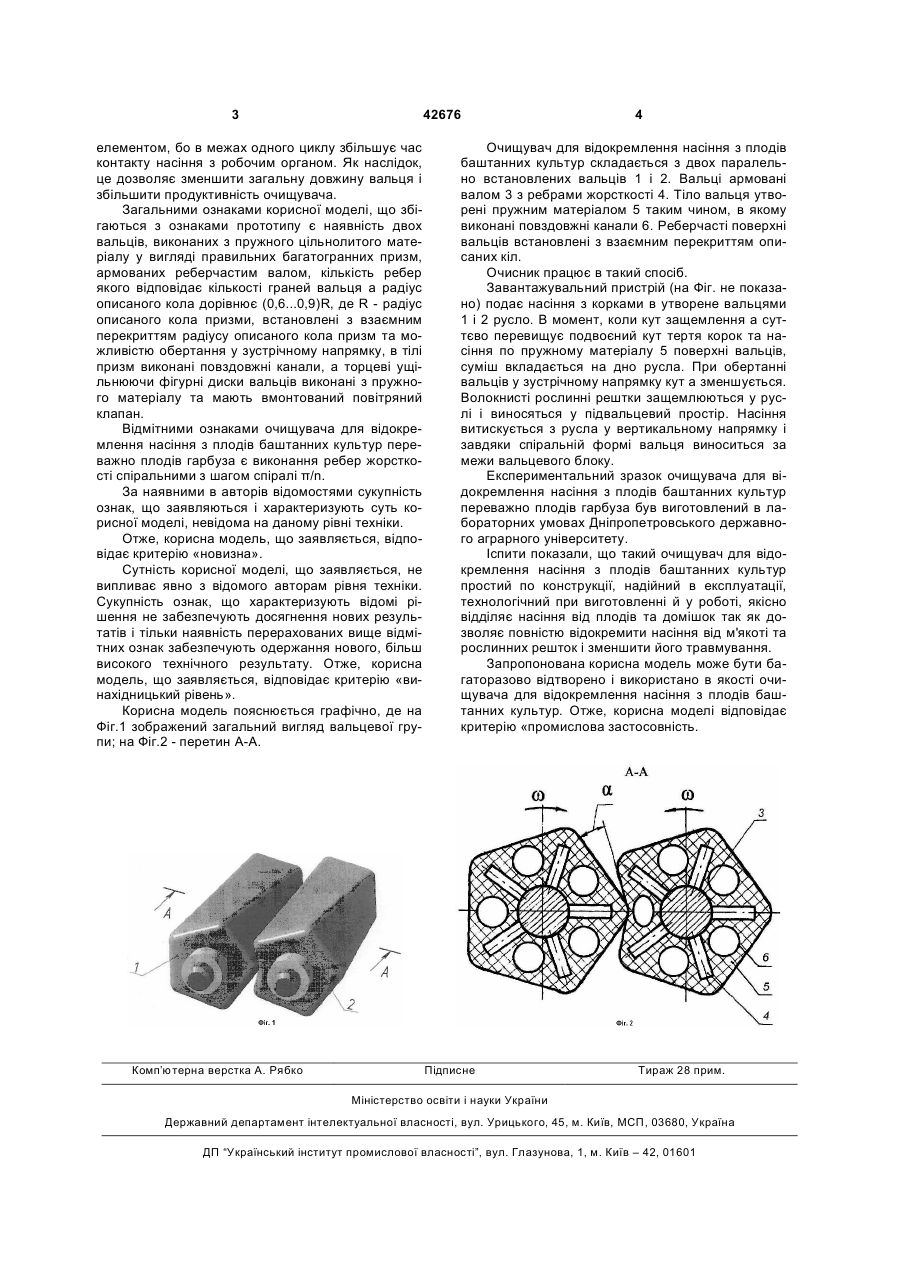

Очищувач для відокремлення насіння з плодів баштанних культур, який складається з двох валь 3 42676 елементом, бо в межах одного циклу збільшує час контакту насіння з робочим органом. Як наслідок, це дозволяє зменшити загальну довжину вальця і збільшити продуктивність очищувача. Загальними ознаками корисної моделі, що збігаються з ознаками прототипу є наявність двох вальців, виконаних з пружного цільнолитого матеріалу у вигляді правильних багатогранних призм, армованих реберчастим валом, кількість ребер якого відповідає кількості граней вальця а радіус описаного кола дорівнює (0,6...0,9)R, де R - радіус описаного кола призми, встановлені з взаємним перекриттям радіусу описаного кола призм та можливістю обертання у зустрічному напрямку, в тілі призм виконані повздовжні канали, а торцеві ущільнюючи фігурні диски вальців виконані з пружного матеріалу та мають вмонтований повітряний клапан. Відмітними ознаками очищувача для відокремлення насіння з плодів баштанних культур переважно плодів гарбуза є виконання ребер жорсткості спіральними з шагом спіралі π/n. За наявними в авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, невідома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію «новизна». Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмітних ознак забезпечують одержання нового, більш високого технічного результату. Отже, корисна модель, що заявляється, відповідає критерію «винахідницький рівень». Корисна модель пояснюється графічно, де на Фіг.1 зображений загальний вигляд вальцевої групи; на Фіг.2 - перетин А-А. Комп’ютерна верстка А. Рябко 4 Очищувач для відокремлення насіння з плодів баштанних культур складається з двох паралельно встановлених вальців 1 і 2. Вальці армовані валом 3 з ребрами жорсткості 4. Тіло вальця утворені пружним матеріалом 5 таким чином, в якому виконані повздовжні канали 6. Реберчасті поверхні вальців встановлені з взаємним перекриттям описаних кіл. Очисник працює в такий спосіб. Завантажувальний пристрій (на Фіг. не показано) подає насіння з корками в утворене вальцями 1 і 2 русло. В момент, коли кут защемлення а суттєво перевищує подвоєний кут тертя корок та насіння по пружному матеріалу 5 поверхні вальців, суміш вкладається на дно русла. При обертанні вальців у зустрічному напрямку кут а зменшується. Волокнисті рослинні рештки защемлюються у руслі і виносяться у підвальцевий простір. Насіння витискується з русла у вертикальному напрямку і завдяки спіральній формі вальця виноситься за межи вальцевого блоку. Експериментальний зразок очищувача для відокремлення насіння з плодів баштанних культур переважно плодів гарбуза був виготовлений в лабораторних умовах Дніпропетровського державного аграрного університету. Іспити показали, що такий очищувач для відокремлення насіння з плодів баштанних культур простий по конструкції, надійний в експлуатації, технологічний при виготовленні й у роботі, якісно відділяє насіння від плодів та домішок так як дозволяє повністю відокремити насіння від м'якоті та рослинних решток і зменшити його травмування. Запропонована корисна модель може бути багаторазово відтворено і використано в якості очищувача для відокремлення насіння з плодів баштанних культур. Отже, корисна моделі відповідає критерію «промислова застосовність. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
