Пристрій для ініціювання свердловинного заряду

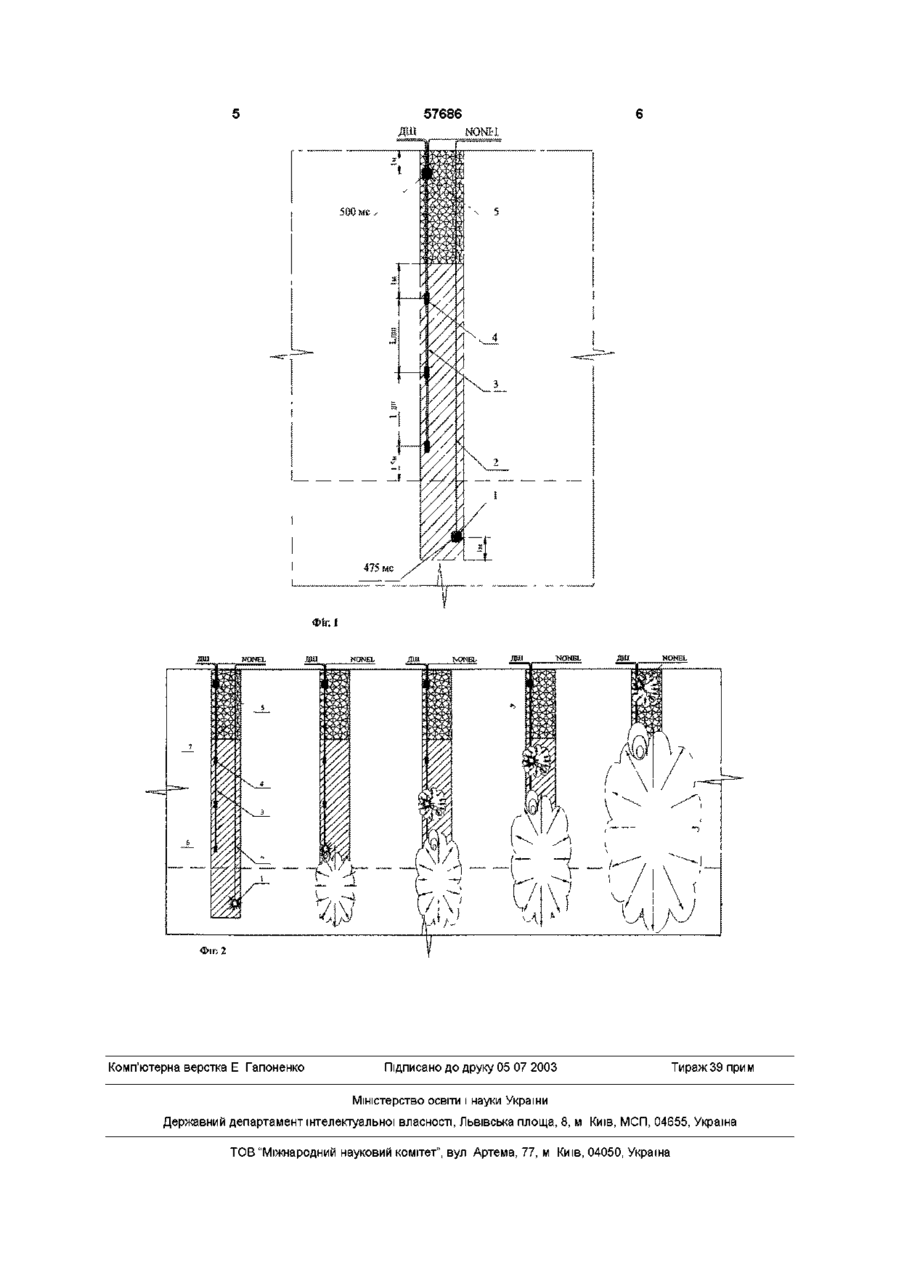

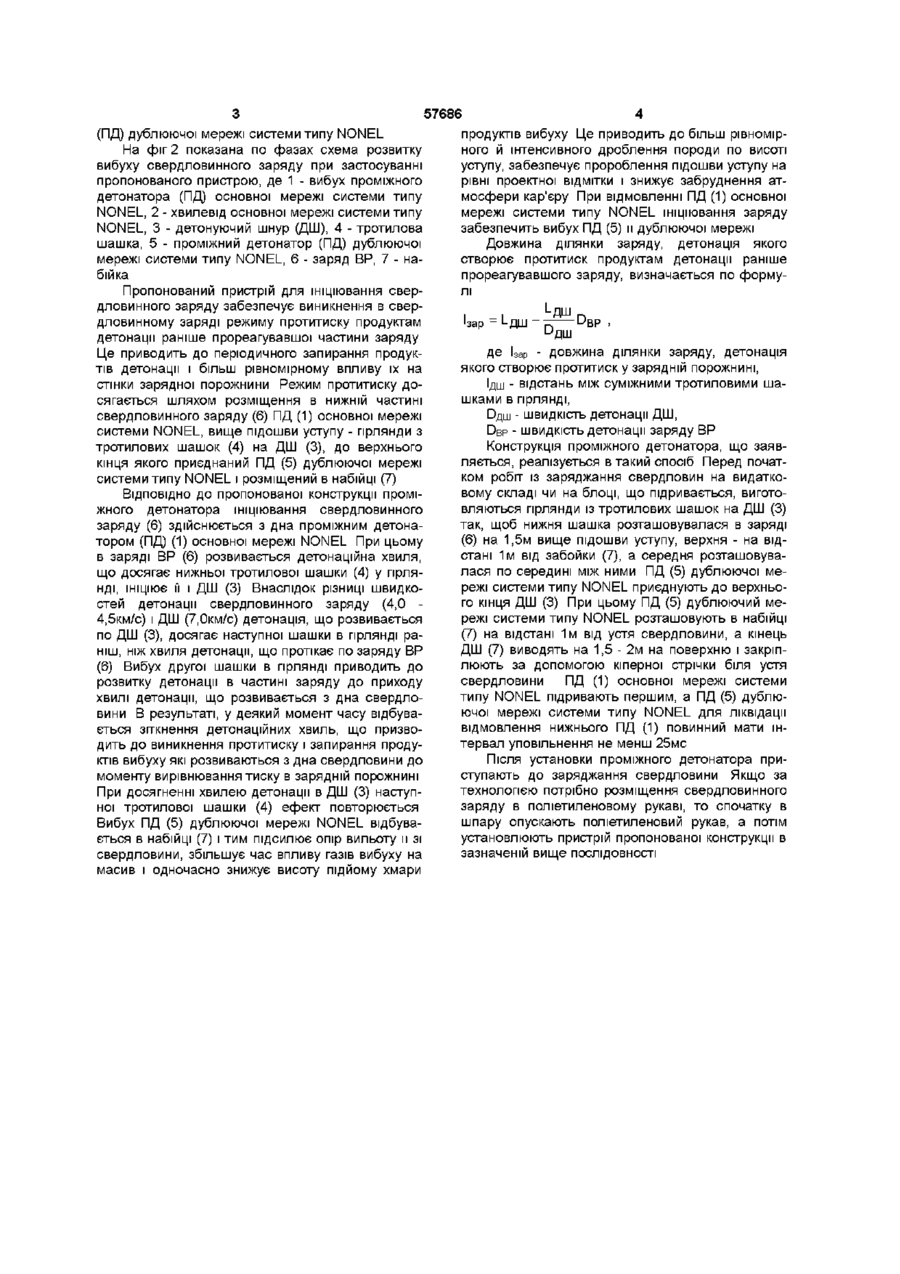

Пристрій для ініціювання свердловинного заряду, що складається з основної і дублюючої мереж системи типу NONEL, який відрізняється тим, що додатково в свердловині вище рівня підошви уступу розміщена гірлянда з тротилових шашок на детонуючому шнурі, до верхнього кінця якого приєднаний проміжний детонатор дублюючої мережі системи типу NONEL і розміщений в набій Пристрій для ініціювання свердловинного заряду призначений для створення частинами свердловинного заряду протитиску продуктам детонації, що розвиваються в напрямку з дна до устя свердловини Винахід відноситься до області підривних робіт на відкритих розробках Відомий пристрій для ініціювання свердловинного заряду у виді гірлянди тротилових шашок на детонуючому шнурі (ДШ) або ЛІНІЙНОГО ініціатора у вигляді зв'язки детонуючих шнурів, прокладених у заряді вибухової речовини (Суханов А Ф , Кутузов Б Н Разрушение горных пород взрывом М Недра, 1983, с 235) При цьому пристрої здійснюється верхнє ініціювання заряду Недоліком цього пристрою є послідовне ініціювання частин свердловинного заряду в напрямку від устя свердловини до її дна Верхнє ініціювання сприяє передчасному вильоту набійки, внаслідок чого відбувається витікання газів вибуху в атмосферу і зниження тиску продуктів детонації в зарядній порожнині Це приводить до погіршення дроблення верхньої частини масиву, завищенню підошви уступу і забрудненню навколишнього середовища Найбільш близьким до пристрою, що заявляється є пристрій для ініціювання свердловинного заряду типу NONEL (Нонель Инструкция по эксплуатации Дино Нобель Швеция АБ, Шведский институт испытаний и исследований С 6), що складається з основної і дублюючої мереж Проміжний детонатор (ПД) основної мережі розташований біля дна свердловини, а дублюючої - у верхній частині заряду При ініціюванні заряду вибухової речовини (ВР) за допомогою цього пристрою продукти вибуху діють на стінки зарядної порожнини, яка розширюється, на всьому проміжку детонації заряду Витікання продуктів детонації відбувається в напрямку з дна до устя, що приводить до концентрації енергії вибуху в нижній частині свердловини і зниженню впливу газів вибуху на іншу частину свердловини Недоліком цього пристрою є нерівномірне дроблення породи по висоті уступу При цьому набійка не робить істотного опору газам вибуху і вилітає із свердловини разом з продуктами детонації, забруднюючи навколишнє середовище В основу винаходу поставлено задачу удосконалення пристрою для ініціювання свердловинного заряду шляхом включення нових елементів, що забезпечують більш рівномірну дію продуктів детонації по висоті свердловини, за рахунок чого підвищується інтенсивність руйнування породи при ВІДПОВІДНОСТІ підошви уступу проектній позначці і поліпшенні екологічних умов в кар'єрі Поставлена задача вирішується тим, що у відомий пристрій, що включає основну і дублюючу мережі системи типу NONEL, ВІДПОВІДНО ДО винаходу, введена гірлянда з тротилових шашок на детонуючому шнурі, до верхнього кінця якого приєднаний проміжний детонатор дублюючої мережі системи типу NONEL і розміщений в набійці Суть винаходу пояснюється кресленнями На фіг 1 представлений пропонований пристрій для ініціювання свердловинного заряду, де 1 - проміжний детонатор (ПД) основної мережі системи типу NONEL, 2 - хвилевід основної мережі системи типу NONEL, 3 - детонуючий шнур, (ДШ), 4 - тротилова шашка, 5 - проміжний детонатор (О 00 (О ю (ПД) дублюючої мережі системи типу NONEL На фіг 2 показана по фазах схема розвитку вибуху свердловинного заряду при застосуванні пропонованого пристрою, де 1 - вибух проміжного детонатора (ПД) основної мережі системи типу NONEL, 2 - хвилевід основної мережі системи типу NONEL, 3 - детонуючий шнур (ДШ), 4 - тротилова шашка, 5 - проміжний детонатор (ПД) дублюючої мережі системи типу NONEL, 6 - заряд ВР, 7 - набійка Пропонований пристрій для ініціювання свердловинного заряду забезпечує виникнення в свердловинному заряді режиму протитиску продуктам детонації раніше прореагувавшої частини заряду Це приводить до періодичного запирання продуктів детонації і більш рівномірному впливу їх на стінки зарядної порожнини Режим протитиску досягається шляхом розміщення в нижній частині свердловинного заряду (6) ПД (1) основної мережі системи NONEL, вище підошви уступу - гірлянди з тротилових шашок (4) на ДШ (3), до верхнього кінця якого приєднаний ПД (5) дублюючої мережі системи типу NONEL і розміщений в набійці (7) ВІДПОВІДНО ДО пропонованої конструкції проміжного детонатора ініціювання свердловинного заряду (6) здійснюється з дна проміжним детонатором (ПД) (1) основної мережі NONEL При цьому в заряді ВР (6) розвивається детонаційна хвиля, що досягає нижньої тротилової шашки (4) у гірлянді, ІНІЦІЮЄ її і ДШ (3) Внаслідок різниці швидкостей детонації свердловинного заряду (4,0 4,5км/с) і ДШ (7,0км/с) детонація, що розвивається по ДШ (3), досягає наступної шашки в гірлянді раніш, ніж хвиля детонації, що протікає по заряду ВР (6) Вибух другої шашки в гірлянді приводить до розвитку детонації в частині заряду до приходу хвилі детонації, що розвивається з дна свердловини В результаті, у деякий момент часу відбувається зіткнення детонаційних хвиль, що призводить до виникнення протитиску і запирання продуктів вибуху які розвиваються з дна свердловини до моменту вирівнювання тиску в зарядній порожнині При досягненні хвилею детонації в ДШ (3) наступної тротилової шашки (4) ефект повторюється Вибух ПД (5) дублюючої мережі NONEL відбувається в набійці (7) і тим підсилює опір вильоту и зі свердловини, збільшує час впливу газів вибуху на масив і одночасно знижує висоту підйому хмари 57686 продуктів вибуху Це приводить до більш рівномірного й інтенсивного дроблення породи по висоті уступу, забезпечує пророблення підошви уступу на рівні проектної ВІДМІТКИ і знижує забруднення атмосфери кар'єру При відмовленні ПД (1) основної мережі системи типу NONEL ініціювання заряду забезпечить вибух ПД (5) и дублюючої мережі Довжина ділянки заряду, детонація якого створює протитиск продуктам детонації раніше прореагувавшого заряду, визначається по формулі L, •ДШ 'зар L ДШ D ДШ ВР де Ізар - довжина ділянки заряду, детонація якого створює протитиск у зарядній порожнині, Ідш - відстань між суміжними тротиловими шашками в гірлянді, Одш - швидкість детонації ДШ, DBP - швидкість детонації заряду ВР Конструкція проміжного детонатора, що заявляється, реалізується в такий спосіб Перед початком робіт із заряджання свердловин на видатковому складі чи на блоці, що підривається, виготовляються гірлянди із тротилових шашок на ДШ (3) так, щоб нижня шашка розташовувалася в заряді (6) на 1,5м вище підошви уступу, верхня - на відстані 1м від забойки (7), а середня розташовувалася по середині між ними ПД (5) дублюючої мережі системи типу NONEL приєднують до верхнього кінця ДШ (3) При цьому ПД (5) дублюючий мережі системи типу NONEL розташовують в набійці (7) на відстані 1м від устя свердловини, а кінець ДШ (7) виводять на 1,5 - 2м на поверхню і закріплюють за допомогою кіперної стрічки біля устя свердловини ПД (1) основної мережі системи типу NONEL підривають першим, а ПД (5) дублюючої мережі системи типу NONEL для ліквідації відмовлення нижнього ПД (1) повинний мати інтервал уповільнення не менш 25мс Після установки проміжного детонатора приступають до заряджання свердловини Якщо за технологією потрібно розміщення свердловинного заряду в поліетиленовому рукаві, то спочатку в шпару опускають поліетиленовий рукав, а потім установлюють пристрій пропонованої конструкції в зазначеній вище ПОСЛІДОВНОСТІ 57686 NONH Фіг. 1 ДШ NPNSL ДД1 NQNEL ДШ ftONEL. ДШ WOUEL ДО Фіг. 2 Комп'ютерна верстка Е Гапоненко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
