Віброзбуджувач

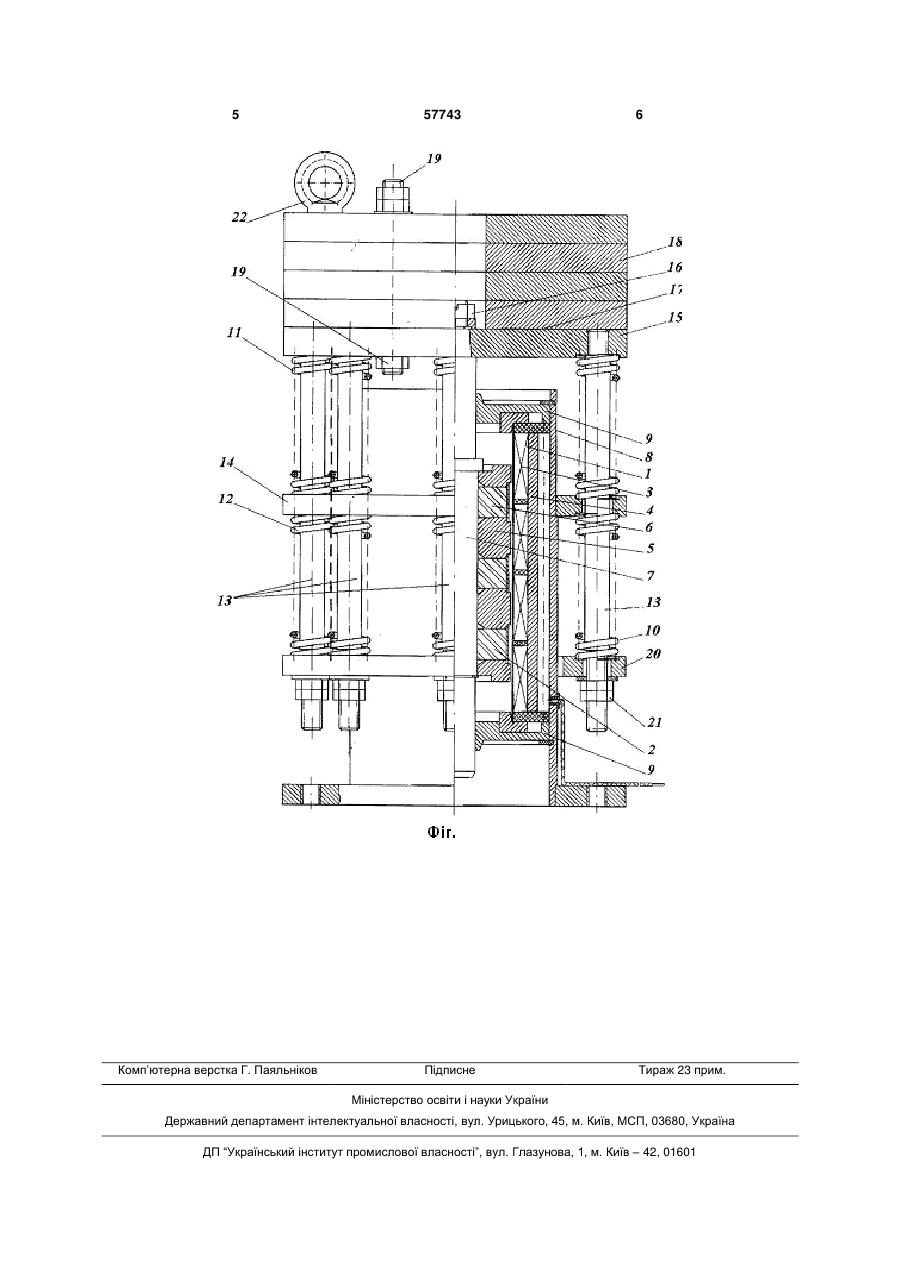

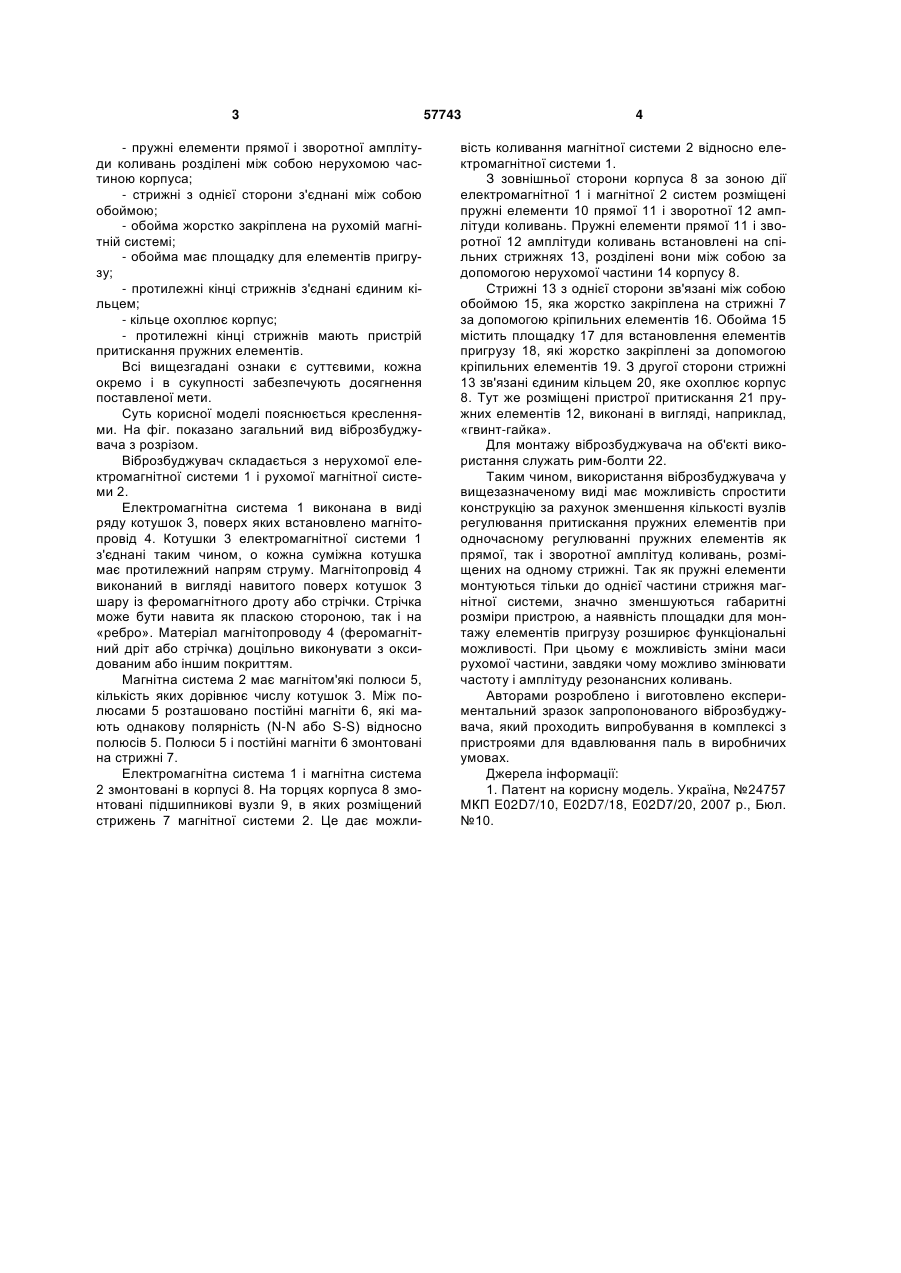

Віброзбуджувач, що містить нерухому електромагнітну і рухому магнітну системи з можливістю коливання одна відносно другої, які змонтовані в корпусі, пружні елементи прямої і зворотної амплітуди коливань, розміщені за зоною дії магнітних систем, який відрізняється тим, що пружні елементи прямої і зворотної амплітуди коливань встановлені на спільних стрижнях, розділені між собою нерухомою частиною корпуса, стрижні з однієї сторони зв'язані між собою обоймою, яка жорстко закріплена на рухомій магнітний системі і має площадку для елементів привантаження, протилежні кінці стрижнів зв'язані єдиним кільцем, що охоплює корпус, і мають пристрій притискання пружних елементів. (19) (21) u201010166 (22) 17.08.2010 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) БОГАЄНКО МИКОЛА ВОЛОДИМИРОВИЧ, ГОЛЕНКОВ ГЕННАДІЙ МИХАЙЛОВИЧ, ГОЛУБ ВОЛОДИМИР ПАВЛОВИЧ, ПОПКОВ ВОЛОДИМИР СЕРГІЙОВИЧ, СИДОРА АНАТОЛІЙ МИКОЛАЙОВИЧ, СРІБНИЙ ВІТАЛІЙ ОЛЕКСІЙОВИЧ (73) БОГАЄНКО МИКОЛА ВОЛОДИМИРОВИЧ, ГОЛЕНКОВ ГЕННАДІЙ МИХАЙЛОВИЧ, ГОЛУБ ВОЛОДИМИР ПАВЛОВИЧ, ПОПКОВ ВОЛОДИМИР СЕРГІЙОВИЧ, СИДОРА АНАТОЛІЙ МИКОЛАЙОВИЧ, СРІБНИЙ ВІТАЛІЙ ОЛЕКСІЙОВИЧ 3 - пружні елементи прямої і зворотної амплітуди коливань розділені між собою нерухомою частиною корпуса; - стрижні з однієї сторони з'єднані між собою обоймою; - обойма жорстко закріплена на рухомій магнітній системі; - обойма має площадку для елементів пригрузу; - протилежні кінці стрижнів з'єднані єдиним кільцем; - кільце охоплює корпус; - протилежні кінці стрижнів мають пристрій притискання пружних елементів. Всі вищезгадані ознаки є суттєвими, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть корисної моделі пояснюється кресленнями. На фіг. показано загальний вид віброзбуджувача з розрізом. Віброзбуджувач складається з нерухомої електромагнітної системи 1 і рухомої магнітної системи 2. Електромагнітна система 1 виконана в виді ряду котушок 3, поверх яких встановлено магнітопровід 4. Котушки 3 електромагнітної системи 1 з'єднані таким чином, о кожна суміжна котушка має протилежний напрям струму. Магнітопровід 4 виконаний в вигляді навитого поверх котушок 3 шару із феромагнітного дроту або стрічки. Стрічка може бути навита як пласкою стороною, так і на «ребро». Матеріал магнітопроводу 4 (феромагнітний дріт або стрічка) доцільно виконувати з оксидованим або іншим покриттям. Магнітна система 2 має магнітом'які полюси 5, кількість яких дорівнює числу котушок 3. Між полюсами 5 розташовано постійні магніти 6, які мають однакову полярність (N-N або S-S) відносно полюсів 5. Полюси 5 і постійні магніти 6 змонтовані на стрижні 7. Електромагнітна система 1 і магнітна система 2 змонтовані в корпусі 8. На торцях корпуса 8 змонтовані підшипникові вузли 9, в яких розміщений стрижень 7 магнітної системи 2. Це дає можли 57743 4 вість коливання магнітної системи 2 відносно електромагнітної системи 1. З зовнішньої сторони корпуса 8 за зоною дії електромагнітної 1 і магнітної 2 систем розміщені пружні елементи 10 прямої 11 і зворотної 12 амплітуди коливань. Пружні елементи прямої 11 і зворотної 12 амплітуди коливань встановлені на спільних стрижнях 13, розділені вони між собою за допомогою нерухомої частини 14 корпусу 8. Стрижні 13 з однієї сторони зв'язані між собою обоймою 15, яка жорстко закріплена на стрижні 7 за допомогою кріпильних елементів 16. Обойма 15 містить площадку 17 для встановлення елементів пригрузу 18, які жорстко закріплені за допомогою кріпильних елементів 19. З другої сторони стрижні 13 зв'язані єдиним кільцем 20, яке охоплює корпус 8. Тут же розміщені пристрої притискання 21 пружних елементів 12, виконані в вигляді, наприклад, «гвинт-гайка». Для монтажу віброзбуджувача на об'єкті використання служать рим-болти 22. Таким чином, використання віброзбуджувача у вищезазначеному виді має можливість спростити конструкцію за рахунок зменшення кількості вузлів регулювання притискання пружних елементів при одночасному регулюванні пружних елементів як прямої, так і зворотної амплітуд коливань, розміщених на одному стрижні. Так як пружні елементи монтуються тільки до однієї частини стрижня магнітної системи, значно зменшуються габаритні розміри пристрою, а наявність площадки для монтажу елементів пригрузу розширює функціональні можливості. При цьому є можливість зміни маси рухомої частини, завдяки чому можливо змінювати частоту і амплітуду резонансних коливань. Авторами розроблено і виготовлено експериментальний зразок запропонованого віброзбуджувача, який проходить випробування в комплексі з пристроями для вдавлювання паль в виробничих умовах. Джерела інформації: 1. Патент на корисну модель. Україна, №24757 МКП E02D7/10, E02D7/18, E02D7/20, 2007 р., Бюл. №10. 5 Комп’ютерна верстка Г. Паяльніков 57743 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
