Вікно зі змінним коефіцієнтом теплопередачі
Номер патенту: 58013
Опубліковано: 25.03.2011
Автори: Пиотровски Єжи Збігнев, Гирман Лілія Віталіївна, Строй Анатолій Федорович
Формула / Реферат
Вікно зі змінним коефіцієнтом теплопередачі, що складається з подвійного звичайного засклення (d=4 мм), яке відрізняється тим, що всередині вікна знаходяться пластини, шарнірно закріплені, поверхня яких покрита з обох сторін віддзеркалюючим матеріалом, котрі мають можливість обертання навколо осі на 90°, що приводить до зміни коефіцієнта теплопередачі вікна.
Текст

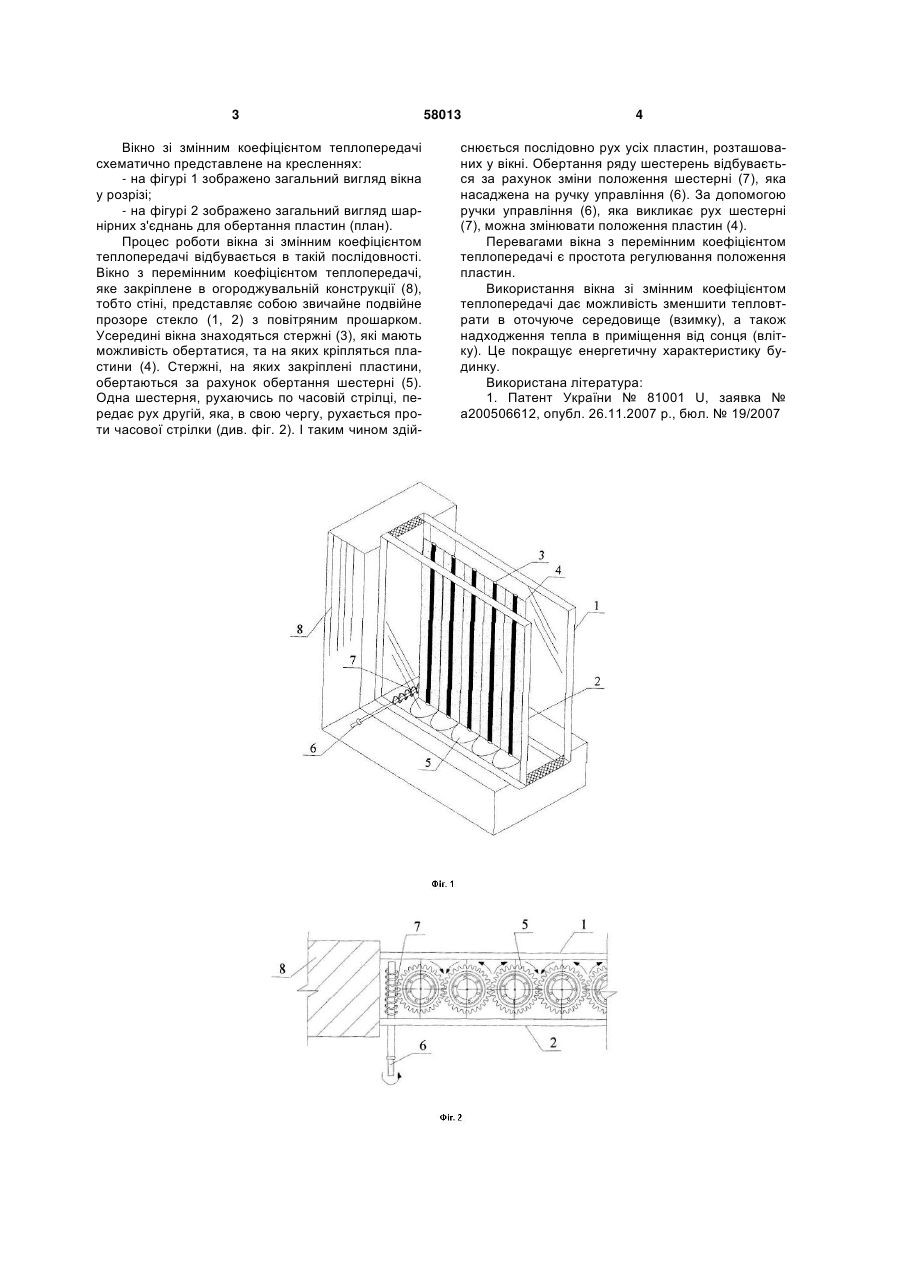

Вікно зі змінним коефіцієнтом теплопередачі, що складається з подвійного звичайного засклення (=4 мм), яке відрізняється тим, що всередині вікна знаходяться пластини, шарнірно закріплені, поверхня яких покрита з обох сторін віддзеркалюючим матеріалом, котрі мають можливість обертання навколо осі на 90°, що приводить до зміни коефіцієнта теплопередачі вікна. (19) (21) u201010933 (22) 13.09.2010 (24) 25.03.2011 (46) 25.03.2011, Бюл.№ 6, 2011 р. (72) СТРОЙ АНАТОЛІЙ ФЕДОРОВИЧ, ПИОТРОВСКИ ЄЖИ ЗБІГНЕВ, PL, ГИРМАН ЛІЛІЯ ВІТАЛІЇВНА (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 Вікно зі змінним коефіцієнтом теплопередачі схематично представлене на кресленнях: - на фігурі 1 зображено загальний вигляд вікна у розрізі; - на фігурі 2 зображено загальний вигляд шарнірних з'єднань для обертання пластин (план). Процес роботи вікна зі змінним коефіцієнтом теплопередачі відбувається в такій послідовності. Вікно з перемінним коефіцієнтом теплопередачі, яке закріплене в огороджувальній конструкції (8), тобто стіні, представляє собою звичайне подвійне прозоре стекло (1, 2) з повітряним прошарком. Усередині вікна знаходяться стержні (3), які мають можливість обертатися, та на яких кріпляться пластини (4). Стержні, на яких закріплені пластини, обертаються за рахунок обертання шестерні (5). Одна шестерня, рухаючись по часовій стрілці, передає рух другій, яка, в свою чергу, рухається проти часової стрілки (див. фіг. 2). І таким чином здій 58013 4 снюється послідовно рух усіх пластин, розташованих у вікні. Обертання ряду шестерень відбувається за рахунок зміни положення шестерні (7), яка насаджена на ручку управління (6). За допомогою ручки управління (6), яка викликає рух шестерні (7), можна змінювати положення пластин (4). Перевагами вікна з перемінним коефіцієнтом теплопередачі є простота регулювання положення пластин. Використання вікна зі змінним коефіцієнтом теплопередачі дає можливість зменшити тепловтрати в оточуюче середовище (взимку), а також надходження тепла в приміщення від сонця (влітку). Це покращує енергетичну характеристику будинку. Використана література: 1. Патент України № 81001 U, заявка № а200506612, опубл. 26.11.2007 p., бюл. № 19/2007 5 Комп’ютерна верстка Л. Купенко 58013 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWindow with variable coefficient of heat transfer
Автори англійськоюStroi Anatolii Fedorovych, Jerzu Zbignev Piotrowski, Hyrman Lilia Vitaliivna
Назва патенту російськоюOkho c переменным коэффициентом теплопередачи
Автори російськоюСтрой Анатолий Федорович, Пиотровски Ежи Збигнев, Гирман Лилия Витальевна
МПК / Мітки
МПК: E06B 3/66
Мітки: теплопередачі, коефіцієнтом, вікно, змінним
