Мансардне вікно

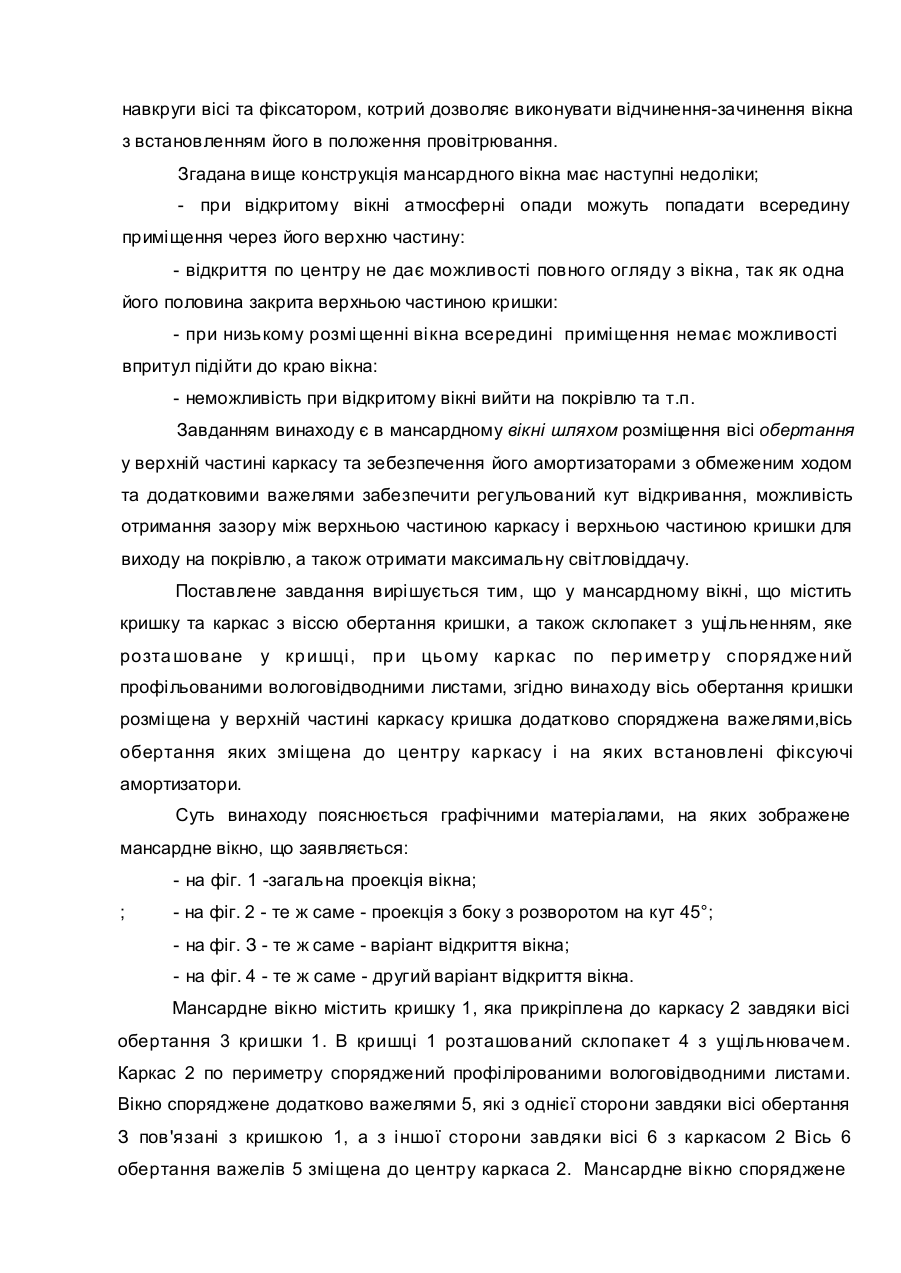

MKB6 E05F 3/00, E06B 3/38 МАНСАРДНЕ ВІКНО Винахід відноситься до конструкції мансардних вікон (ви-^ходів на покрівлю) та може знайти широке використання в будівельній індустрії при зведе'нні об'єктів як жилого, так і промислового призначення. Відоме мансардне вікно (див. проспект фірми «Fakro», Поль ша), яке улаштовують у похилі поверхні покрівель. Це вікно являє собою кришку та карка^ які виготовлені з деревини чи поліхлорвінілу (ПХВ). Проміж кришкою та каркасом встановлені ущіль нення, які забезпечують пиле- та вологонепроникливість та температурну ізоляцію. На поверхні кришки закріплені металеві пластини д ля захисту від атмосферних опадів та сонячного випромінювання (зменшення корозії) По всіх сторонах каркаси встановлені вологовідводні металеві листи з профілями для обезпечення щіль ного прилягання кровельного матеріалу до вікна та надійного вологовідводу. Окрім цього це вікно споряджене віссю обертання, яка розміщена в центрі кришки та каркасу, що дозволяє відкривати вікно шляхом його обертання навкруги вісі та фіксатором, котрий дозволяє виконувати відчинення-зачинення вікна з встановленням його в положення провітрювання. Згадана вище конструкція мансардного вікна має наступні недоліки; - при відкритому вікні атмосферні опади можуть попадати всередину приміщення через його верхню частину: - відкриття по центру не дає можливості повного огляду з вікна, так як одна його половина закрита верхньою частиною кришки: - при низь кому розмі щенні вікна всередині приміщення немає можливості впритул підійти до краю вікна: - неможливість при відкритому вікні вийти на покрівлю та т.п. Завданням винаходу є в мансардному вікні шляхом розміщення вісі обертання у верхній частині каркасу та зебезпечення його амортизаторами з обмеженим ходом та додатковими важелями забезпечити регульований кут відкривання, можливість отримання зазору між верхньою частиною каркасу і верхньою частиною кришки для виходу на покрівлю, а також отримати максималь ну світловіддачу. Поставлене завдання вирішується тим, що у мансардному вікні, що містить кришку та каркас з віссю обертання кришки, а також склопакет з ущіль ненням, яке розта шоване у кр ишці, пр и ць ому каркас по пер иметр у с поряд же ний профільованими вологовідводними листами, згідно винаходу вісь обертання кришки розміщена у верхній частині каркасу кришка додатково споряджена важелями,вісь обертання яких зміщена до центру каркасу і на яких встановлені фіксуючі амортизатори. Суть винаходу пояснюється графічними матеріалами, на яких зображене мансардне вікно, що заявляється: - на фіг. 1 -загаль на проекція вікна; ; - на фіг. 2 - те ж саме - проекція з боку з розворотом на кут 45°; - на фіг. З - те ж саме - варіант відкриття вікна; - на фіг. 4 - те ж саме - другий варіант відкриття вікна. Мансардне вікно містить кришку 1, яка прикріплена до каркасу 2 завдяки вісі обертання 3 кришки 1. В кришці 1 розташований склопакет 4 з ущіль нювачем. Каркас 2 по периметру споряджений профілірованими вологовідводними листами. Вікно споряджене додатково важелями 5, які з однієї сторони завдяки вісі обертання З пов'язані з кришкою 1, а з іншої сторони завдяки вісі 6 з каркасом 2 Вісь 6 обертання важелів 5 зміщена до центру каркаса 2. Мансардне вікно споряджене j / фіксуючими амортизаторами 7, які встановлені між кришкою 1 та важелем 5 Каркас 2 по периметру споряджений профілірованими вологовідводнигии листами {на [ кресленнях не зображені). Кришка 1 має також ручку 8 для її відкриття чи закриття ] Використовують мансардне вікно наступним чином. | Прикладають зусилля до ручки 8, при цьому кришка 1 починає \ перемі щуватися відносно каркаса 2 на вісі 3, так як відчинення потребує обмеження \ у верхньому положенні, то тут застосування знаходять фіксуючі амортизатори 7 з обмеженою величиною ходу, що дозволяє регулювати кут відкриття вікна. У випадку, \ коли необхідно використовувати вікно для виходу на покрів лю використовують S важелі 5. Пост уп важелів 5 разом з кришкою 1 здійснюєть ся після того, як буде j убрана фіксація важелів 5 у верхній частині каркасу 2. При цьому звільняється і І вісь 3. І Використовування мансардного вікна, яке заяв ляється, дозволить: | - відчиняючи його догори захистити простір приміщення від атмосферних j опадів, j - безперешкодно виходити на покрів лю; j - незалежно від росту людини підходити до нижнього краю каркасу; ! - максималь но покращити можливість оглядати з вікна та чистку склопакета woo MH Коряемхо І
