Пристрій для внутрішньоґрунтового поливу
Формула / Реферат

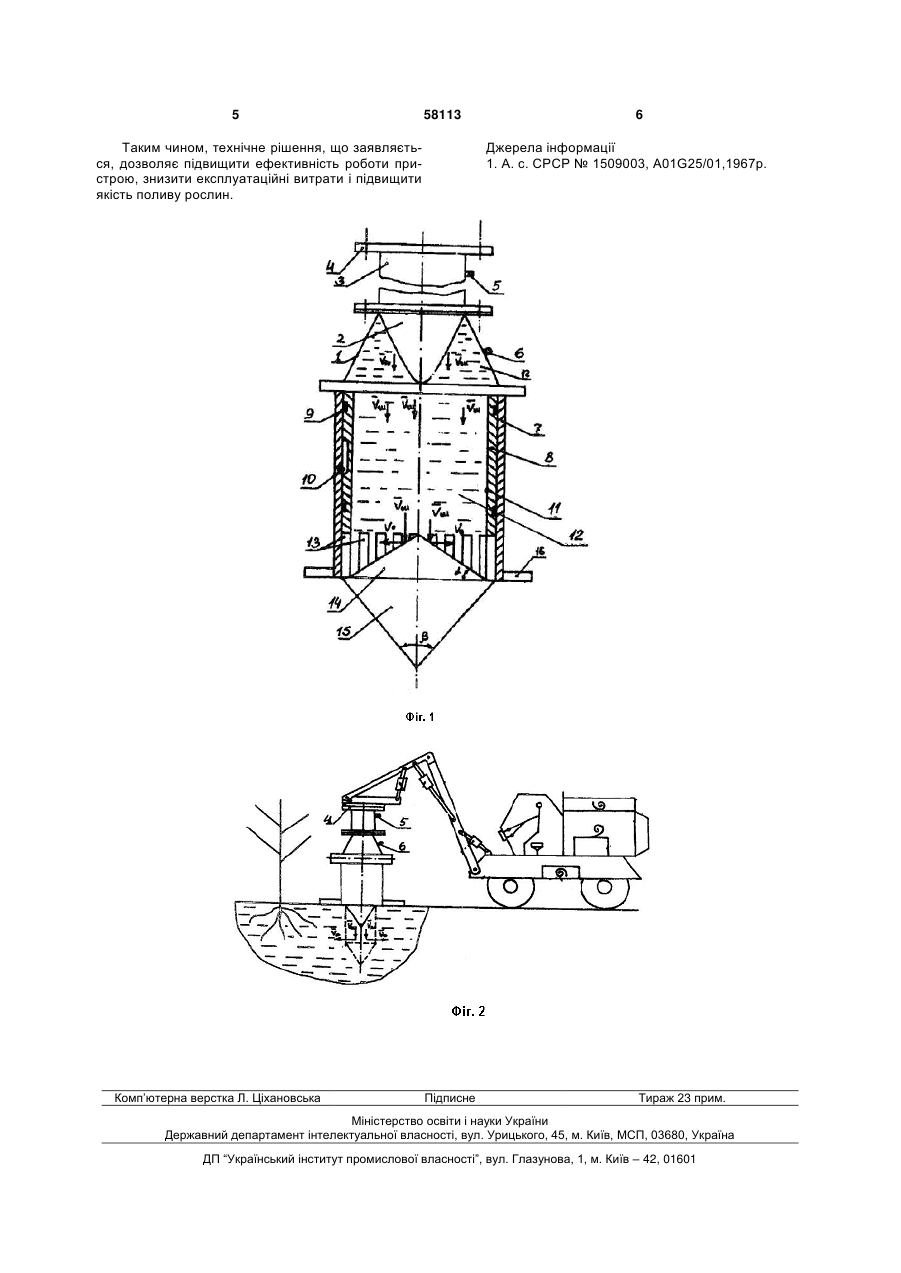

1. Пристрій для внутрішньоґрунтового поливу, що включає генератор силових хвиль, порожнистий телескопічний зонд, розташований в порожнистій трубі і зв'язаний за допомогою гідравлічної ланки передачі з джерелом поливальної рідини, який відрізняється тим, що порожнистий телескопічний зонд містить робочу камеру, заповнену рідиною, яка утворює рідинний хвилевід, а у бічних стінках телескопічного зонда виконані щілисті пори для нагнітання поливальної рідини, при цьому в нижньому торці телескопічного зонда розташовані внутрішній і зовнішній конуси, які сполучені між собою своїми основами і вершини яких направлені в протилежні сторони, при цьому внутрішній конус має в основі кут < 40°, а зовнішній конус при вершині має кут
< 55°.
2. Пристрій за п. 1, який відрізняється тим, що генератор силових хвиль містить випромінювач, виконаний у вигляді зрізаного конуса, вершина якого направлена вгору, при цьому у внутрішній порожнині випромінювача розташований конічний хвилевід генератора силових хвиль, вершина якого виконана округленою і направлена вниз.
Текст

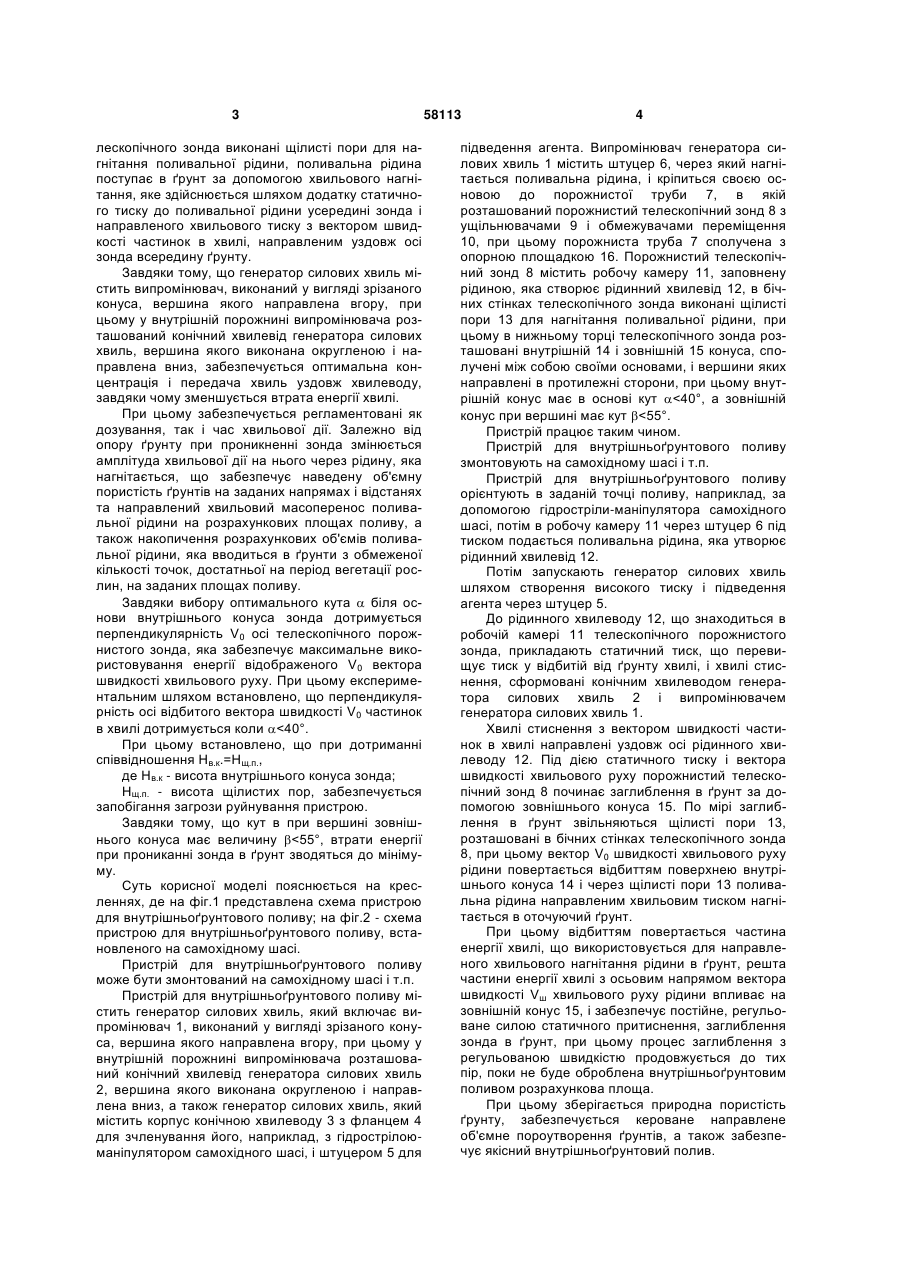

1. Пристрій для внутрішньоґрунтового поливу, що включає генератор силових хвиль, порожнистий телескопічний зонд, розташований в порожнистій трубі і зв'язаний за допомогою гідравлічної ланки передачі з джерелом поливальної рідини, який відрізняється тим, що порожнистий телескопічний зонд містить робочу камеру, заповнену рідиною, яка утворює рідинний хвилевід, а у бічних стінках телескопічного зонда виконані щілисті пори 3 лескопічного зонда виконані щілисті пори для нагнітання поливальної рідини, поливальна рідина поступає в ґрунт за допомогою хвильового нагнітання, яке здійснюється шляхом додатку статичного тиску до поливальної рідини усередині зонда і направленого хвильового тиску з вектором швидкості частинок в хвилі, направленим уздовж осі зонда всередину ґрунту. Завдяки тому, що генератор силових хвиль містить випромінювач, виконаний у вигляді зрізаного конуса, вершина якого направлена вгору, при цьому у внутрішній порожнині випромінювача розташований конічний хвилевід генератора силових хвиль, вершина якого виконана округленою і направлена вниз, забезпечується оптимальна концентрація і передача хвиль уздовж хвилеводу, завдяки чому зменшується втрата енергії хвилі. При цьому забезпечується регламентовані як дозування, так і час хвильової дії. Залежно від опору ґрунту при проникненні зонда змінюється амплітуда хвильової дії на нього через рідину, яка нагнітається, що забезпечує наведену об'ємну пористість ґрунтів на заданих напрямах і відстанях та направлений хвильовий масоперенос поливальної рідини на розрахункових площах поливу, а також накопичення розрахункових об'ємів поливальної рідини, яка вводиться в ґрунти з обмеженої кількості точок, достатньої на період вегетації рослин, на заданих площах поливу. Завдяки вибору оптимального кута біля основи внутрішнього конуса зонда дотримується перпендикулярність V0 осі телескопічного порожнистого зонда, яка забезпечує максимальне використовування енергії відображеного V0 вектора швидкості хвильового руху. При цьому експериментальним шляхом встановлено, що перпендикулярність осі відбитого вектора швидкості V0 частинок в хвилі дотримується коли
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for subsoil irrigation
Автори англійськоюBazhal Anatolii Hnatovych
Назва патенту російськоюУстройство для внутрипочвенного полива
Автори російськоюБажал Анатолий Игнатьевич
МПК / Мітки
МПК: A01G 25/00
Мітки: поливу, пристрій, внутрішньоґрунтового
