Пристрій для косіння, поливу і стабілізації напрямку руху машини

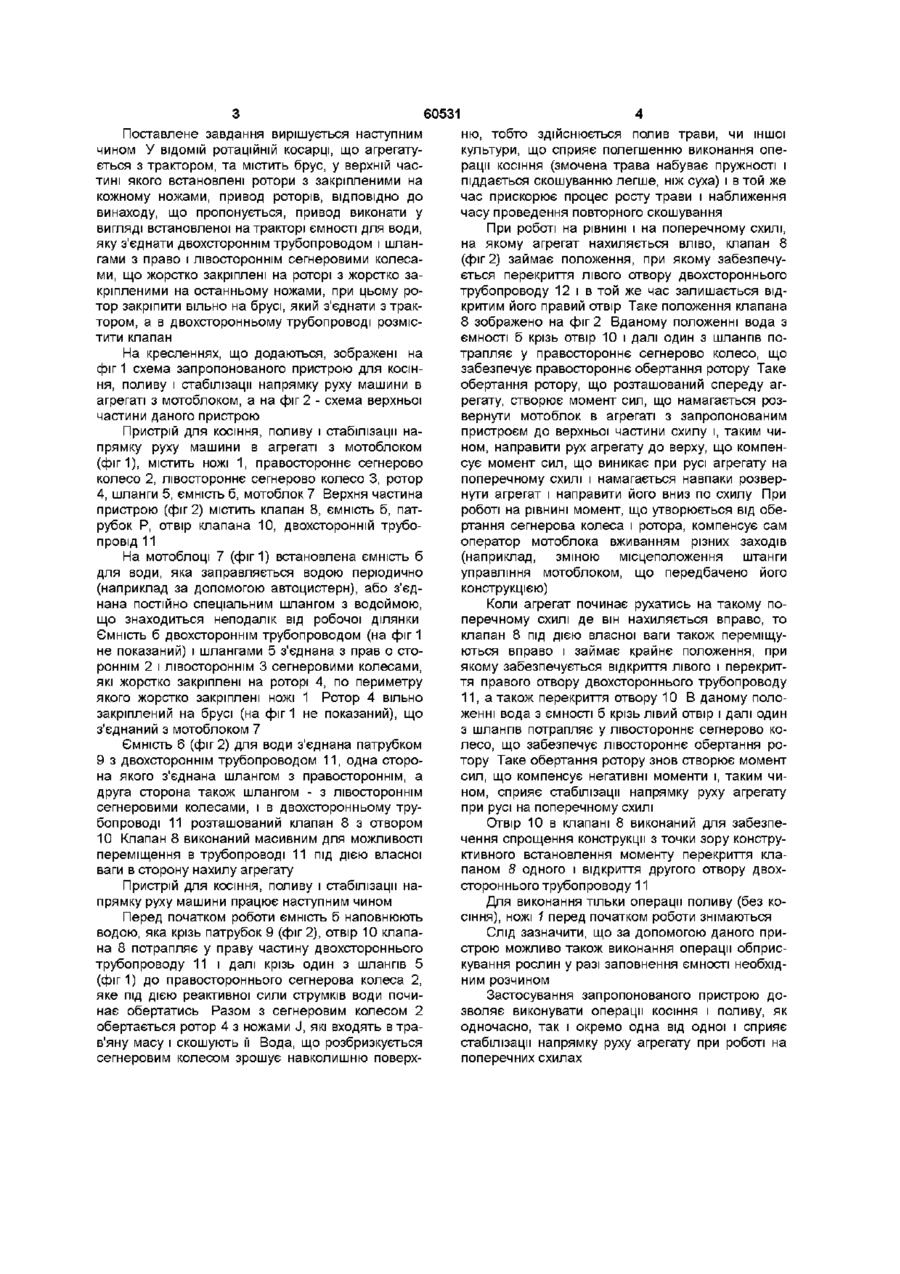

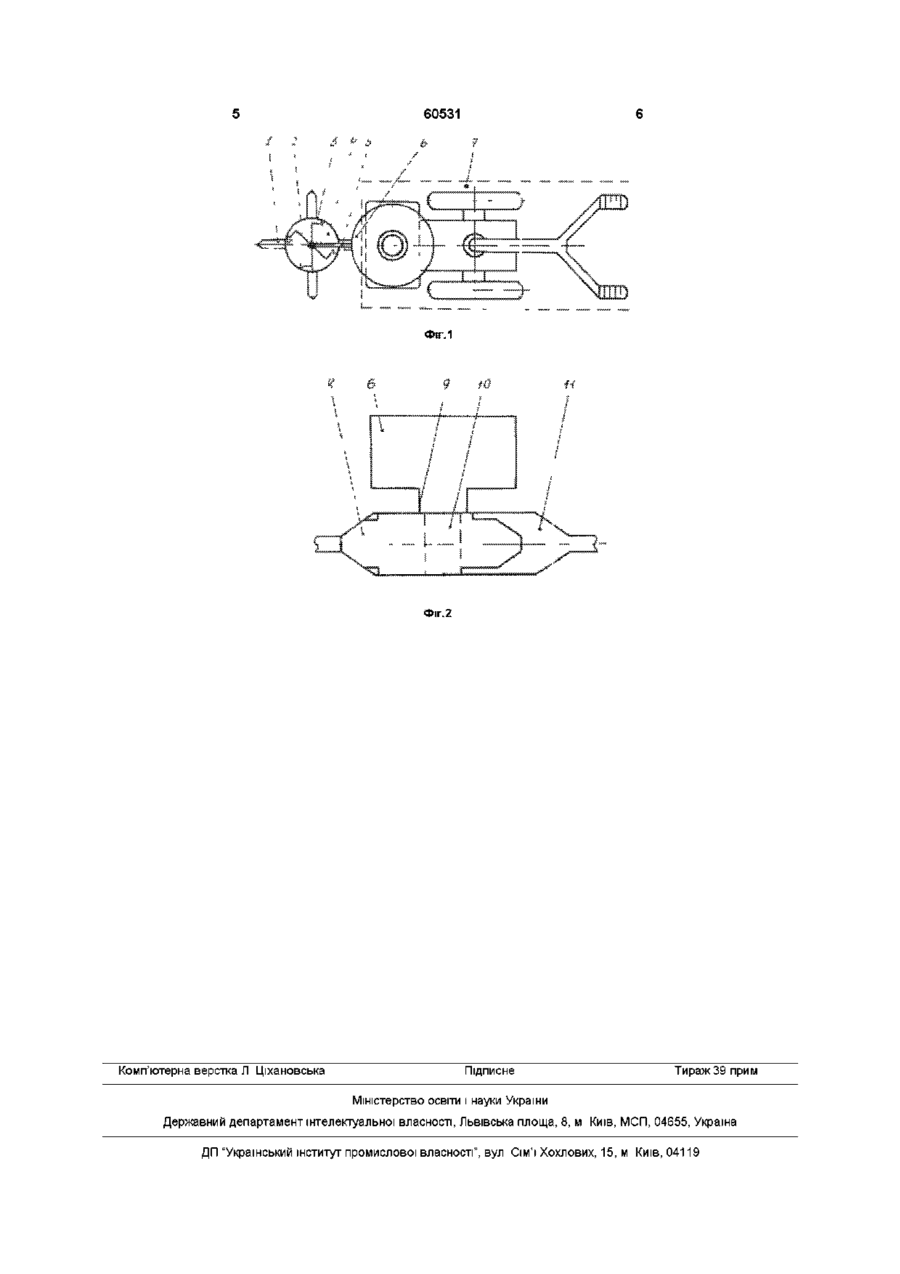

Пристрій для косіння, поливу і стабілізації напрямку руху машини, що агрегатується з трактором та містить брус, у верхній частині якого вста новлені ротори з закріпленими на кожному ножами, привід роторів, який відрізняється тим, що привід виконаний у вигляді встановленої на тракторі ємності для води, яка з'єднана двостороннім трубопроводом і шлангами з право- і лівостороннім сегнеровими колесами, що жорстко закріплені на роторі з жорстко закріпленими на останньому ножами, при цьому ротор закріплений вільно на брусі, що з'єднаний з трактором, а в двосторонньому трубопроводі розміщений клапан Винахід належить до сільськогосподарського машинобудування, а саме до ротаційних косарок і поливних машин для роботи на рівнині і на схилах Відомий ріжучий апарат до сільськогосподарських збиральних машин, що містить ріжучий елемент стрічкового типу і приводний пристрій, і ріжучий елемент виконаний у вигляді подвійного шарнірного паралелограму, одна з поперечних за ходом руху машини сторін якого має ріжучу кромку, а поздовжні сторони з'єднані з приводним пристроєм, що виконаний наприклад, у вигляді кривошипно-шатунного механізму [див Ас СРСР, №510191 A01D55/00, 1976р] Відомий також гичкозрізуючий ніж, що містить розташовані по його периферії взаємозамінні сегменти і ріжучі кромки сегментів являють собою криву, що описується формулою Найбільш близькою за технічною суттю та результату, що отримується, до пристрою для косіння, поливу і стабілізації напрямку руху машини, що пропонується, є ротаційна косарка КРН-2,1, що агрегатується з трактором, та містить брус, у верхній частині якого встановлені ротори з шарнірне закріпленими на кожному двома пластинчастими ножами, при цьому корпус бруса закритий знизу кришкою і встановлений з можливістю спирання на два башмаки [див книгу А Н Карпенко, В М Халанский Сельскохозяйственные машины - М Агропромиздат, 1989, с 214] Використання даної ротаційної косарки дозволяє проводити скошування високоврожайних, полеглих трав з укладанням їх в прокіс, а також скошувати дрібні чагарники і брудну рослинність Суттєвим недоліком даної ротаційної косарки є те, що конструкція и забезпечує привод тільки від валу відбору потужності (ВВП) трактора, тобто для приводу використовується тільки потужність двигуна трактора, а також через відсутність можливості зміни напрямку обертання роторів підвищення імовірності порушення курсової СТІЙКОСТІ агрегату під час роботі на схилах В основу винаходу поставлено завдання в ротаційній косарці, що агрегатується з трактором, шляхом зміни конструкції забезпечити привод ротора без використання потужності двигуна, збільшити и функціональність, підвищити курсову СТІЙКІСТЬ агрегату при роботі на схилах г= L »ф — де г - значення радіусу кривої в точці різання, L - довжина сегменту, < - кут, що відповідає значенню радіусу кривої Р в точці різання І ріжуча кромка сегментів виконана з насічкою, що протилежна напрямку руху ножа [див А с СРСР, №652923, A01D33/02, 1979р] Недолік даних пристроїв у відсутності поливу, стабілізації руху агрегату при роботі на схилах і конструктивна складність СО Ю О (О 60531 Поставлене завдання вирішується наступним чином У ВІДОМІЙ ротаційній косарці, що агрегатується з трактором, та містить брус, у верхній частині якого встановлені ротори з закріпленими на кожному ножами, привод роторів, ВІДПОВІДНО ДО винаходу, що пропонується, привод виконати у вигляді встановленої на тракторі ємності для води, яку з'єднати двохстороннім трубопроводом і шлангами з право і лівостороннім сегнеровими колесами, що жорстко закріплені на роторі з жорстко закріпленими на останньому ножами, при цьому ротор закріпити вільно на брусі, який з'єднати з трактором, а в двохсторонньому трубопроводі розмістити клапан На кресленнях, що додаються, зображені на фіг 1 схема запропонованого пристрою для косіння, поливу і стабілізації напрямку руху машини в агрегаті з мотоблоком, а на фіг 2 - схема верхньої частини даного пристрою Пристрій для косіння, поливу і стабілізації напрямку руху машини в агрегаті з мотоблоком (фиг 1), містить ножі 1, правостороннє сегнерово колесо 2, лівостороннє сегнерово колесо 3, ротор 4, шланги 5, ємність б, мотоблок 7 Верхня частина пристрою (фіг 2) містить клапан 8, ємність б, патрубок Р, отвір клапана 10, двохсторонній трубопровід 11 На мотоблоці 7 (фиг 1) встановлена ємність б для води, яка заправляється водою періодично (наприклад за допомогою автоцистерн), або з'єднана постійно спеціальним шлангом з водоймою, що знаходиться неподалік від робочої ділянки Ємність б двохстороннім трубопроводом (на фіг 1 не показаний) і шлангами 5 з'єднана з прав о стороннім 2 і лівостороннім 3 сегнеровими колесами, які жорстко закріплені на роторі 4, по периметру якого жорстко закріплені ножі 1 Ротор 4 вільно закріплений на брусі (на фіг 1 не показаний), що з'єднаний з мотоблоком 7 Ємність 6 (фіг 2) для води з'єднана патрубком 9 з двохстороннім трубопроводом 11, одна сторона якого з'єднана шлангом з правостороннім, а друга сторона також шлангом - з лівостороннім сегнеровими колесами, і в двохсторонньому трубопроводі 11 розташований клапан 8 з отвором 10 Клапан 8 виконаний масивним для можливості переміщення в трубопроводі 11 під дією власної ваги в сторону нахилу агрегату Пристрій для косіння, поливу і стабілізації напрямку руху машини працює наступним чином Перед початком роботи ємність б наповнюють водою, яка крізь патрубок 9 (фіг 2), отвір 10 клапана 8 потрапляє у праву частину двохстороннього трубопроводу 11 і далі крізь один з шлангів 5 (фіг 1) до правостороннього сегнерова колеса 2, яке під дією реактивної сили струмків води починає обертатись Разом з сегнеровим колесом 2 обертається ротор 4 з ножами J, які входять в трав'яну масу і скошують її Вода, що розбризкується сегнеровим колесом зрошує навколишню поверх ню, тобто здійснюється полив трави, чи іншої культури, що сприяє полегшенню виконання операції косіння (змочена трава набуває пружності і піддається скошуванню легше, ніж суха) і в той же час прискорює процес росту трави і наближення часу проведення повторного скошування При роботі на рівнині і на поперечному схилі, на якому агрегат нахиляється вліво, клапан 8 (фіг 2) займає положення, при якому забезпечується перекриття лівого отвору двохстороннього трубопроводу 12 і в той же час залишається відкритим його правий отвір Таке положення клапана 8 зображено на фіг 2 Вданому положенні вода з ємності б крізь отвір 10 і далі один з шлангів потрапляє у правостороннє сегнерово колесо, що забезпечує правостороннє обертання ротору Таке обертання ротору, що розташований спереду агрегату, створює момент сил, що намагається розвернути мотоблок в агрегаті з запропонованим пристроєм до верхньої частини схилу і, таким чином, направити рух агрегату до верху, що компенсує момент сил, що виникає при русі агрегату на поперечному схилі і намагається навпаки розвернути агрегат і направити його вниз по схилу При роботі на рівнині момент, що утворюється від обертання сегнерова колеса і ротора, компенсує сам оператор мотоблока вживанням різних заходів (наприклад, зміною місцеположення штанги управління мотоблоком, що передбачено його конструкцією) Коли агрегат починає рухатись на такому поперечному схилі де він нахиляється вправо, то клапан 8 під дією власної ваги також переміщуються вправо і займає крайнє положення, при якому забезпечується відкриття лівого і перекриття правого отвору двохстороннього трубопроводу 11, а також перекриття отвору 10 В даному положенні вода з ємності б крізь лівий отвір і далі один з шлангів потрапляє у лівостороннє сегнерово колесо, що забезпечує лівостороннє обертання ротору Таке обертання ротору знов створює момент сил, що компенсує негативні моменти і, таким чином, сприяє стабілізації напрямку руху агрегату при русі на поперечному схилі Отвір 10 в клапані 8 виконаний для забезпечення спрощення конструкції з точки зору конструктивного встановлення моменту перекриття клапаном 8 одного і відкриття другого отвору двохстороннього трубопроводу 11 Для виконання тільки операції поливу (без косіння), ножі 1 перед початком роботи знімаються Слід зазначити, що за допомогою даного пристрою можливо також виконання операції обприскування рослин у разі заповнення ємності необхідним розчином Застосування запропонованого пристрою дозволяє виконувати операції косіння і поливу, як одночасно, так і окремо одна від одної і сприяє стабілізації напрямку руху агрегату при роботі на поперечних схилах 60531 Фіг. 2 Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
