Камера згоряння газотурбінного двигуна

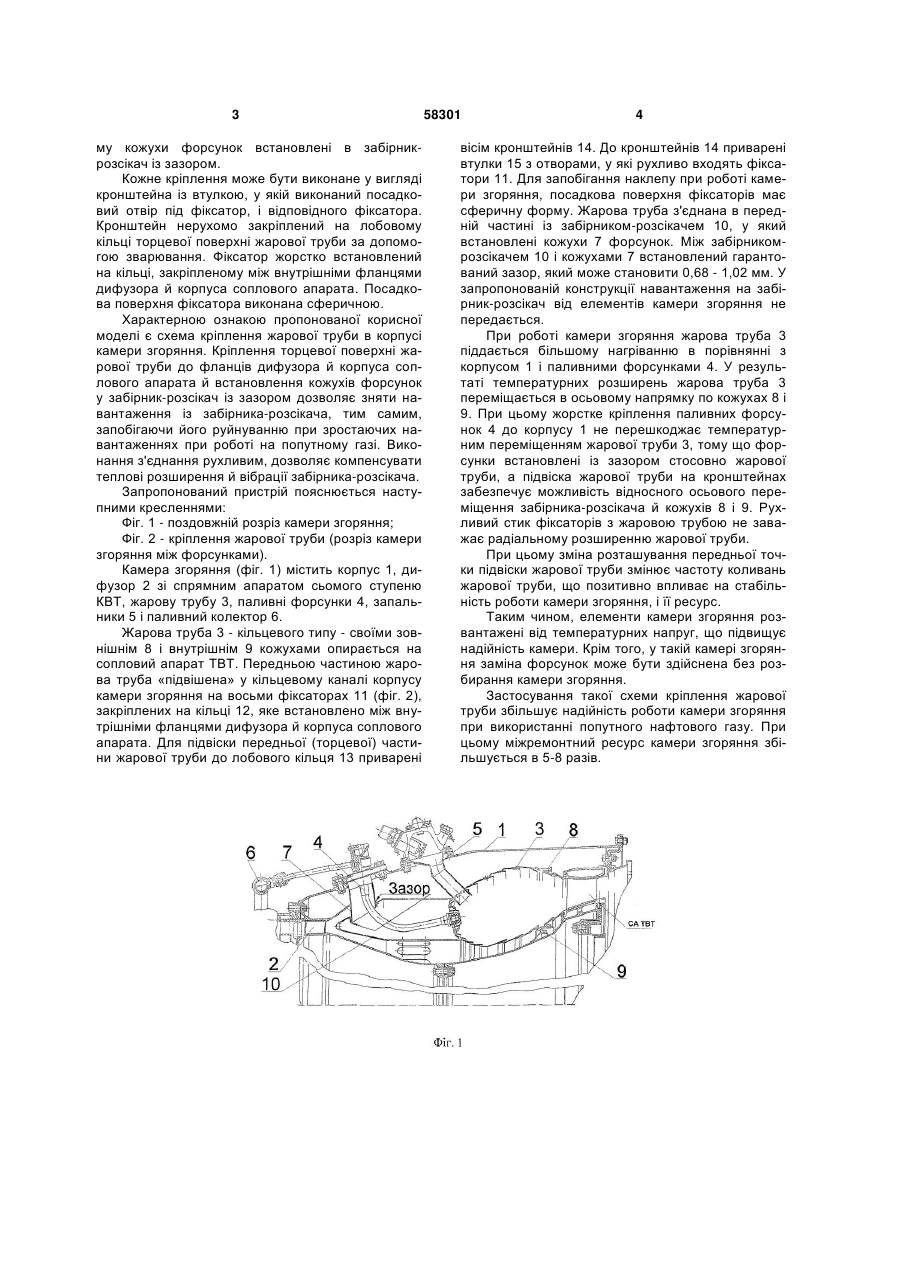

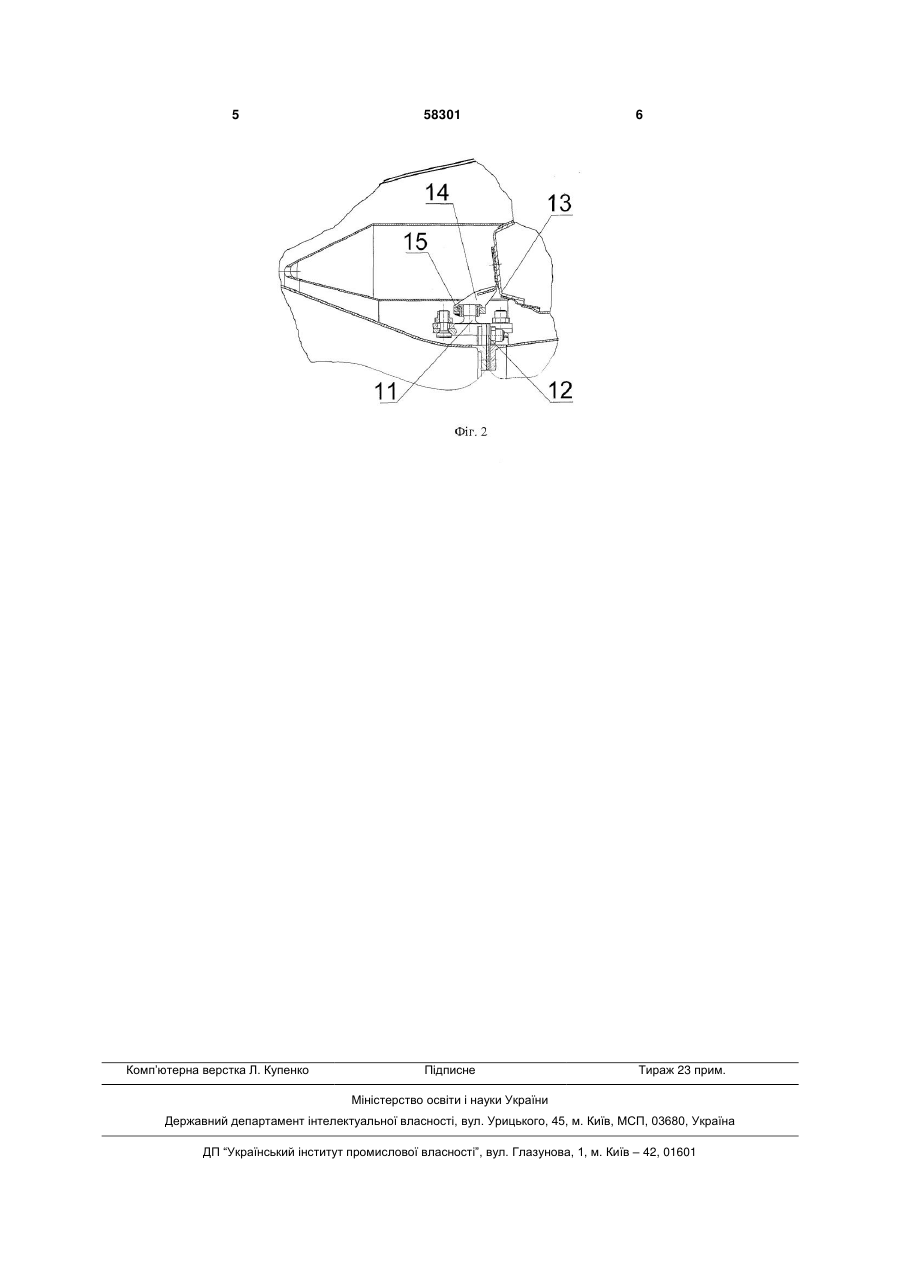

1. Камера згоряння газотурбінного двигуна, яка містить корпус, встановлену в ньому на опорних елементах жарову трубу із забірникомрозсікачем і форсунками із захисними кожухами, дифузор, запальники і паливний колектор, яка відрізняється тим, що кожний опорний елемент передньої частини жарової труби виконаний у ви 3 му кожухи форсунок встановлені в забірникрозсікач із зазором. Кожне кріплення може бути виконане у вигляді кронштейна із втулкою, у якій виконаний посадковий отвір під фіксатор, і відповідного фіксатора. Кронштейн нерухомо закріплений на лобовому кільці торцевої поверхні жарової труби за допомогою зварювання. Фіксатор жорстко встановлений на кільці, закріпленому між внутрішніми фланцями дифузора й корпуса соплового апарата. Посадкова поверхня фіксатора виконана сферичною. Характерною ознакою пропонованої корисної моделі є схема кріплення жарової труби в корпусі камери згоряння. Кріплення торцевої поверхні жарової труби до фланців дифузора й корпуса соплового апарата й встановлення кожухів форсунок у забірник-розсікач із зазором дозволяє зняти навантаження із забірника-розсікача, тим самим, запобігаючи його руйнуванню при зростаючих навантаженнях при роботі на попутному газі. Виконання з'єднання рухливим, дозволяє компенсувати теплові розширення й вібрації забірника-розсікача. Запропонований пристрій пояснюється наступними кресленнями: Фіг. 1 - поздовжній розріз камери згоряння; Фіг. 2 - кріплення жарової труби (розріз камери згоряння між форсунками). Камера згоряння (фіг. 1) містить корпус 1, дифузор 2 зі спрямним апаратом сьомого ступеню КВТ, жарову трубу 3, паливні форсунки 4, запальники 5 і паливний колектор 6. Жарова труба 3 - кільцевого типу - своїми зовнішнім 8 і внутрішнім 9 кожухами опирається на сопловий апарат ТВТ. Передньою частиною жарова труба «підвішена» у кільцевому каналі корпусу камери згоряння на восьми фіксаторах 11 (фіг. 2), закріплених на кільці 12, яке встановлено між внутрішніми фланцями дифузора й корпуса соплового апарата. Для підвіски передньої (торцевої) частини жарової труби до лобового кільця 13 приварені 58301 4 вісім кронштейнів 14. До кронштейнів 14 приварені втулки 15 з отворами, у які рухливо входять фіксатори 11. Для запобігання наклепу при роботі камери згоряння, посадкова поверхня фіксаторів має сферичну форму. Жарова труба з'єднана в передній частині із забірником-розсікачем 10, у який встановлені кожухи 7 форсунок. Між забірникомрозсікачем 10 і кожухами 7 встановлений гарантований зазор, який може становити 0,68 - 1,02 мм. У запропонованій конструкції навантаження на забірник-розсікач від елементів камери згоряння не передається. При роботі камери згоряння жарова труба 3 піддається більшому нагріванню в порівнянні з корпусом 1 і паливними форсунками 4. У результаті температурних розширень жарова труба 3 переміщається в осьовому напрямку по кожухах 8 і 9. При цьому жорстке кріплення паливних форсунок 4 до корпусу 1 не перешкоджає температурним переміщенням жарової труби 3, тому що форсунки встановлені із зазором стосовно жарової труби, а підвіска жарової труби на кронштейнах забезпечує можливість відносного осьового переміщення забірника-розсікача й кожухів 8 і 9. Рухливий стик фіксаторів з жаровою трубою не заважає радіальному розширенню жарової труби. При цьому зміна розташування передньої точки підвіски жарової труби змінює частоту коливань жарової труби, що позитивно впливає на стабільність роботи камери згоряння, і її ресурс. Таким чином, елементи камери згоряння розвантажені від температурних напруг, що підвищує надійність камери. Крім того, у такій камері згоряння заміна форсунок може бути здійснена без розбирання камери згоряння. Застосування такої схеми кріплення жарової труби збільшує надійність роботи камери згоряння при використанні попутного нафтового газу. При цьому міжремонтний ресурс камери згоряння збільшується в 5-8 разів. 5 Комп’ютерна верстка Л. Купенко 58301 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
