Камера згоряння дизельного двигуна внутрішнього згоряння
Номер патенту: 56266
Опубліковано: 15.05.2003
Автори: Аль Русан Аммар Ахмедович, Коваль Володимир Павлович
Формула / Реферат
Камера згоряння дизельного двигуна внутрішнього згоряння, що виконана в поршні, з'єднана з днищем поршня центральними і боковими каналами, яка відрізняється тим, що опозитні бокові канали нахилені в протилежні сторони до поздовжнього перерізу камери.
Текст

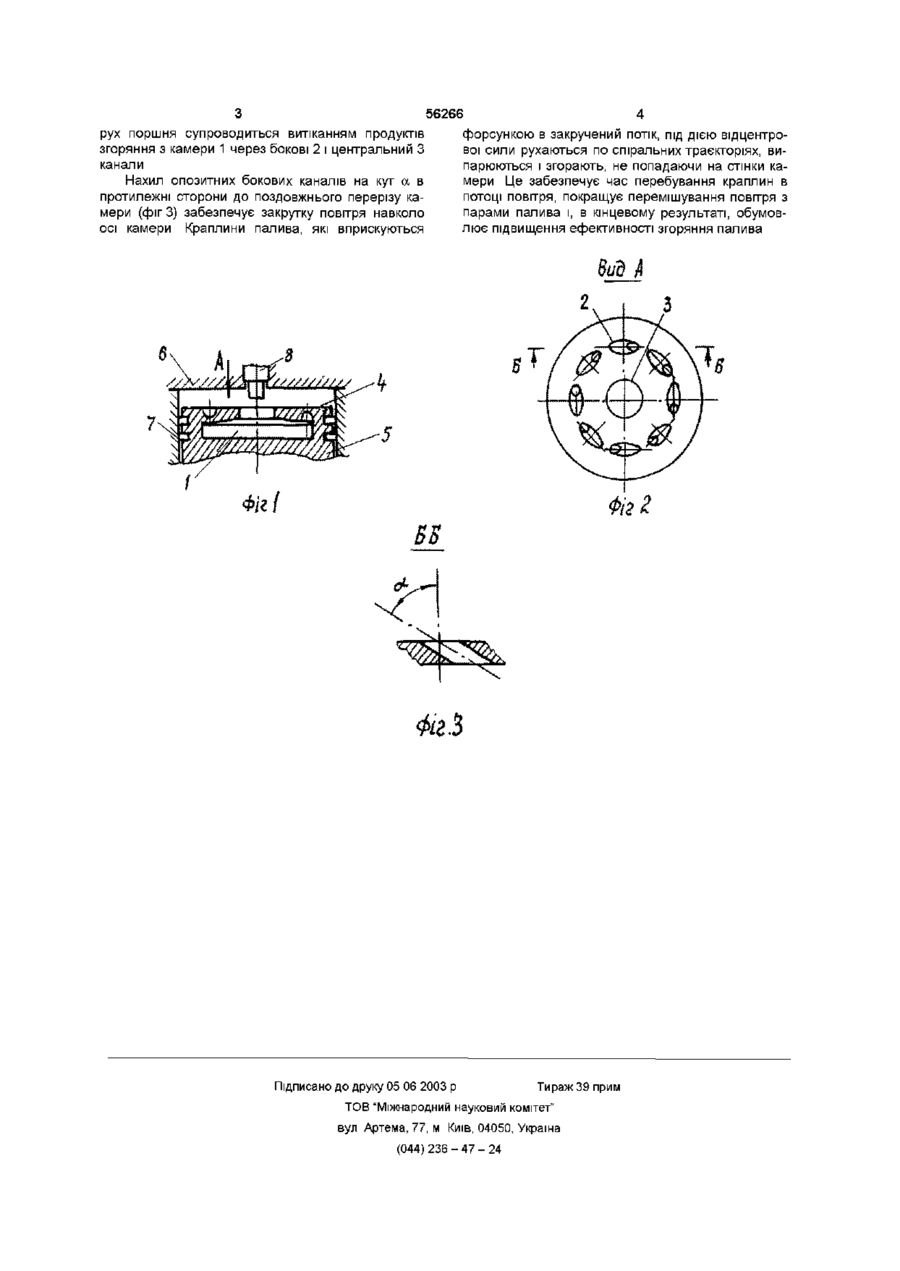

Камера згоряння дизельного двигуна внутрішнього згоряння, що виконана в поршні, з'єднана з днищем поршня центральними і боковими каналами, яка відрізняється тим, що опозитні бокові канали нахилені в протилежні сторони до поздовжнього перерізу камери Ознаки прототипу, співпадаючі з суттєвими ознаками заявленого винаходу камера згоряння в поршні, центральний і бокові канали між камерою і днищем поршня Ознакою ВІДМІННОГО ВІД прототипу є те, що опозитні бокові канали, які з'єднують днище поршня і камери згоряння, нахилені в протилежні сторони до поздовжнього перерізу камери Причинно наслідковий зв'язок між суттєвою ознакою винаходу і досягаємим результатом такий Бокові канали, які нахилені в протилежні сторони до поздовжнього перерізу створюють закручений потік навколо осі камери з рівномірним полем швидкостей, який обумовлює збільшення часу перебування краплин в повітрі, з покращанням змішування його з паливом та підвищення ефективності згоряння На фіг 1 показаний поздовжній переріз камери згоряння, фіг 2 - вид А на днище поршня, фіг 3 переріз Б-Б на фіг 2 Камера згоряння 1 з'єднана боковими 2 і центральними 3 каналами з днищем 4 поршня 5 На головці 6 циліндра 7 установлена форсунка 8 (фіг 1, фіг 2) Перетікання повітря в камеру згоряння 1 здійснюється через з'єднувальні бокові 2 і центральний 3 канали з порожнини між днищем 4 поршня 5 і головкою 6 циліндра 7 При положенні поршня коло верхньої мертвої точки паливо вприскується в камеру згоряння через форсунку 8 Зворотній О (О (О (О ю 56266 рух поршня супроводиться витіканням продуктів згоряння з камери 1 через бокові 2 і центральний З канали Нахил опозитних бокових каналів на кут а в протилежні сторони до поздовжнього перерізу камери (фігЗ) забезпечує закрутку повітря навколо осі камери Краплини палива, які вприскуються 4 форсункою в закручений потік, під дією відцентрової сили рухаються по спіральних траєкторіях, випарюються і згорають, не попадаючи на стінки камери Це забезпечує час перебування краплин в потоці повітря, покращує перемішування повітря з парами палива і, в кінцевому результаті, обумовлює підвищення ефективності згоряння палива Фіг.І Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюCombustion chamber of the diesel combustion engine
Автори англійськоюKoval Volodymyr Pavlovych
Назва патенту російськоюКамера сгорания дизельного двигателя внутреннего сгорания
Автори російськоюКоваль Владимир Павлович
МПК / Мітки
МПК: F02B 23/02
Мітки: згоряння, внутрішнього, камера, дизельного, двигуна
