Світлове вікно

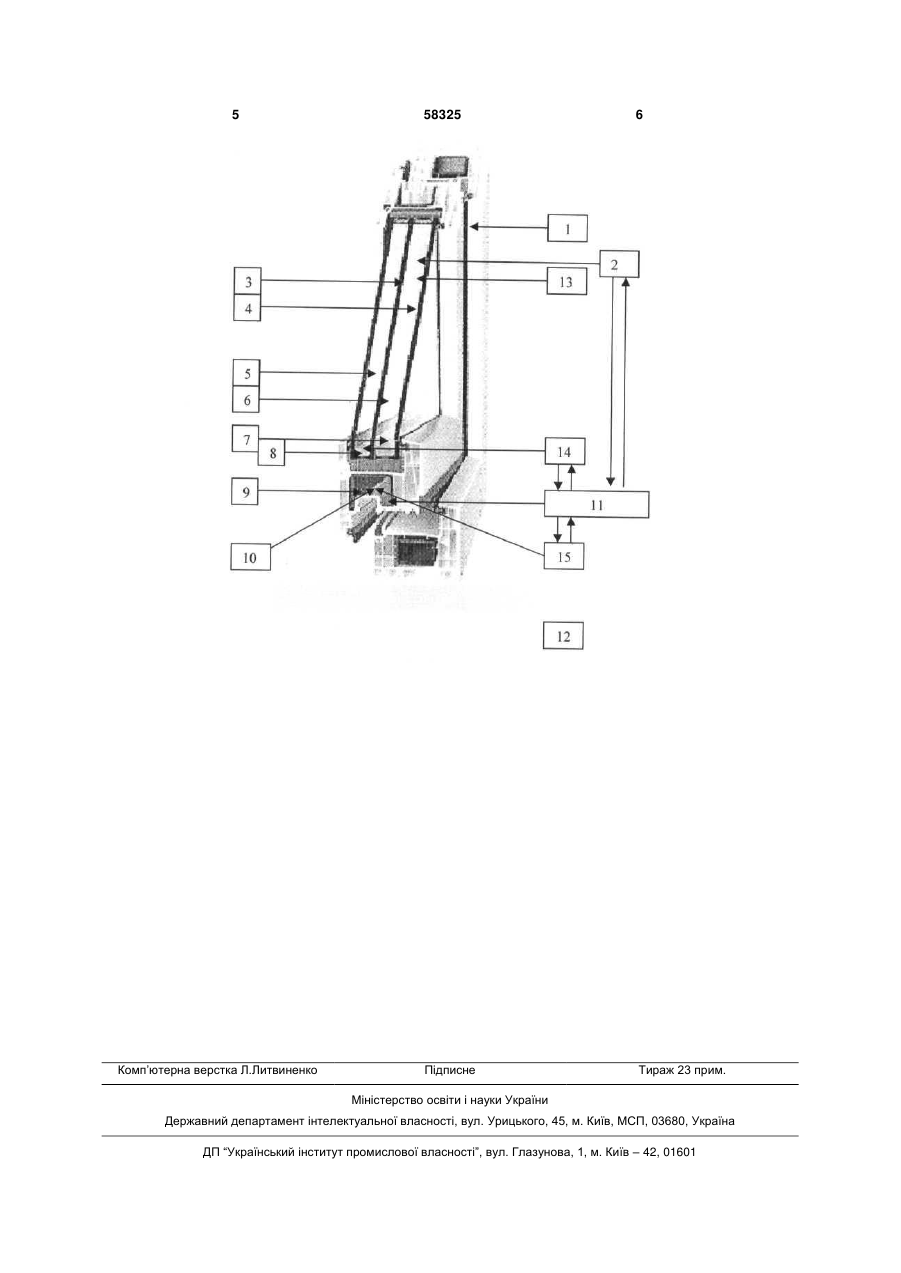

Світлове вікно, що містить віконну раму, в міжрамковому просторі якої встановлений склопакет, стекла якого утворюють зовнішню та внутрішню камери, віконна рама виконана з пустотами, яке відрізняється тим, що додатково містить сонячні елементи, які встановлені в зовнішній камері 3 чному або мануальному режимі можуть підключатися до елементів зберігання електроенергії. Світлове вікно, як і звичайне вікно, переважно розміщене в найкращих місцях для прийому сонячної радіації та світлового випромінювання. Акумуляторні батареї, сенсор рівня освітленості, стабілізатор струму, пристрій керування вмонтовані в пустоти віконної рами, а сонячні елементи і світлові елементи вмонтовані безпосередньо в склопакет. Такий принцип розміщення конструктивних елементів дає змогу уникнути додаткових монтажних робіт, крім тих, які обов'язково виконуються при встановленні віконних блоків на будівництві житлових об'єктів або заміні старих віконних блоків на нові. Світлове вікно також ніяким чином не підключене до стаціонарної електропроводки, не залежить від неї і не потребує демонтажу або змін останньої. Світлове вікно не потребує жодного технічного обслуговування і при використанні споживачем згідно інструкції буде справно служити весь термін, вказаний в гарантійних зобов'язаннях до пропонованої корисної моделі. Пори року, а також різноманітні стихійні прояви впливають на світлове вікно не більше ніж на звичайне. На кресленні зображено світлове вікно, де сонячні елементи - 2 закріплені на зовнішній стороні другого стекла - 3 склопакету - 1 і встановлені в зовнішній камері - 6 склопакета, активною стороною в напрямку проходження природного світла. На першому склі - 4 з внутрішньої сторони по периметру, навпроти сонячних елементів встановлені лінзи - 13. У внутрішній камері - 5 склопакета по периметру профілю - 8, який кріпить стекла між собою, встановлені світлові елементи - 14, закріплені на внутрішній рамці міжрамкового простору склопакета. Пристрій керування, який складається з плати керування - 11 і пульта дистанційного керування - 12, з'єднаний з акумуляторною батареєю - 15, сенсором рівня освітленості - 7, стабілізатором струму - 10, вмонтованими в пустоти віконної 58325 4 рами - 9, а також з сонячними елементами - 2 і світловими елементами - 14, вмонтованими в склопакет - 1. Друге скло - 3 містить речовину, здатну відбивати світло в напрямку приміщення. Пристрій працює наступним чином. Під час світлового дня, довільної інтенсивності освітлення, в пропонованому світловому вікні проходять такі процеси. Пряма сонячна радіація або відбите світлове випромінювання, проходячи через 1-ше скло в склопакеті, проникає в міжрамковий простір через закріплену на цьому склі лінзу. Проходячи через лінзу, світлові промені підсилюються, підвищуючи цим самим ККД (коефіцієнт корисної дії) пропонованого пристрою. Надалі, підсилене світлове випромінювання потрапляє на сонячну батарею, яка прикріплена на другому склі склопакета, де перетворюється в електроенергію і поступає в акумуляторну батарею. За допомогою плати керування автоматично проводиться вимірювання напруги на батареї акумуляторів і в залежності від їхнього стану розряду відбувається зарядка акумуляторної батареї. Таким чином, електроенергія акумулюється і зберігається для її подальшого використання. В залежності від вибраного користувачем режиму роботи в схемі проходять наступні процедури і процеси. Платою керування, через стабілізатор струму, на світлові елементи подається електрична напруга. Світлові промені спрямовані таким чином, що їх випромінювання проходить по периметру і розсіюється на внутрішній стороні 2-го скла в міжрамковому просторі склопакета. На 2-му склі нанесена речовина, котра відбиває світло в напрямку приміщення. Створений таким чином світловий ефект дає достатньо світла, імітуючи продовження світлового дня. Керування інтенсивністю та часом роботи світлового вікна відбувається за допомогою дистанційного пульта або мануально, в залежності від потреб користувача. 5 Комп’ютерна верстка Л.Литвиненко 58325 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
