Модель підземного сховища газу
Формула / Реферат

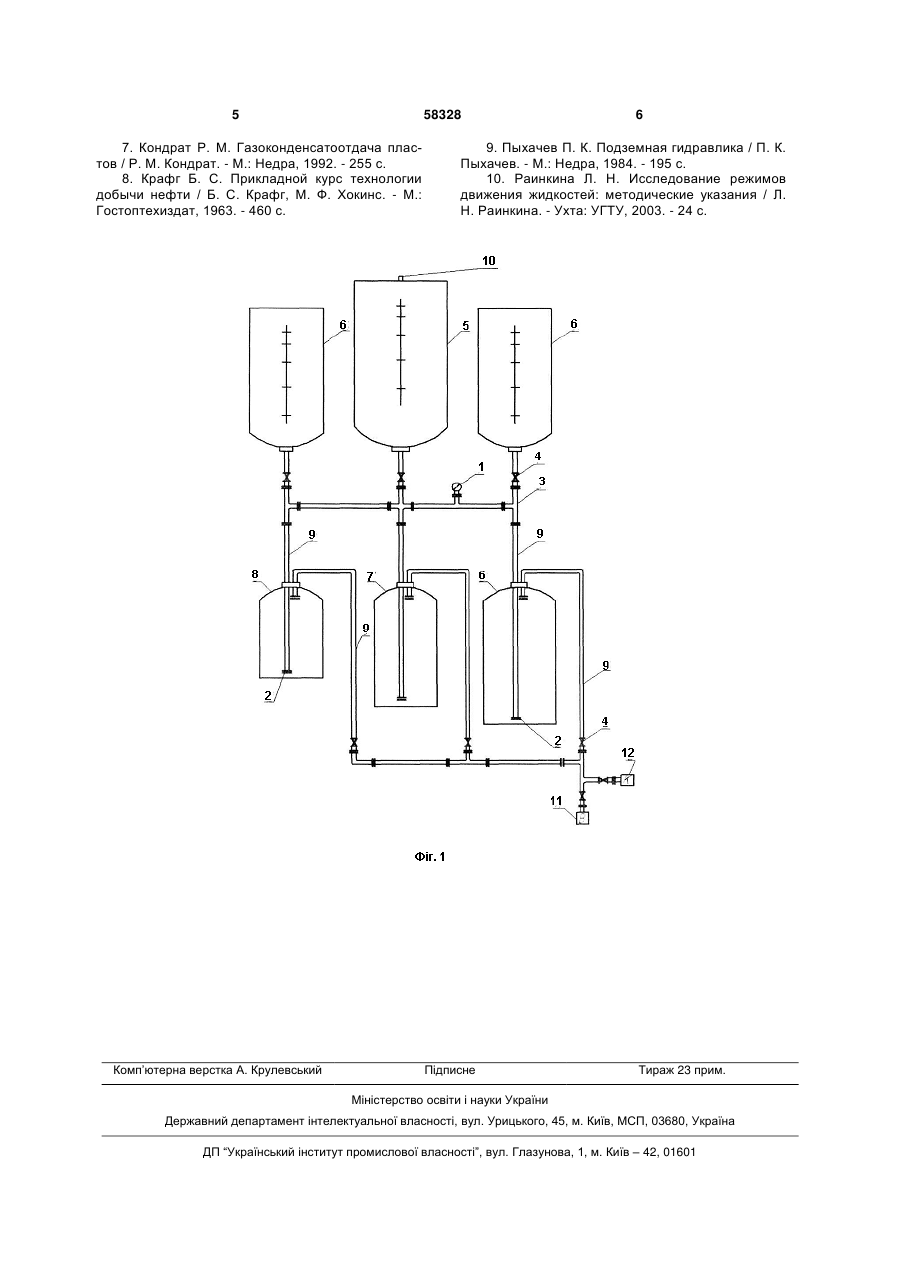

Модель підземного сховища газу, що має шість резервуарів, з'єднаних між собою системою трубопроводів з манометром, яка відрізняється тим, що п'ять резервуарів є герметичні, різного об'єму, працюють по три вверху і внизу, один резервуар (верхній) з'єднаний з атмосферою через сапун; нижні три резервуари призначені для індивідуального нагнітання повітря (газу), три верхніх - для наповнення і розподілу води, яка витісняється з нижніх резервуарів повітрям (газом); модель забезпечена можливістю змінювати рівні розміщення резервуарів та включення у різноманітні схеми взаємодії між резервуарами.
Текст

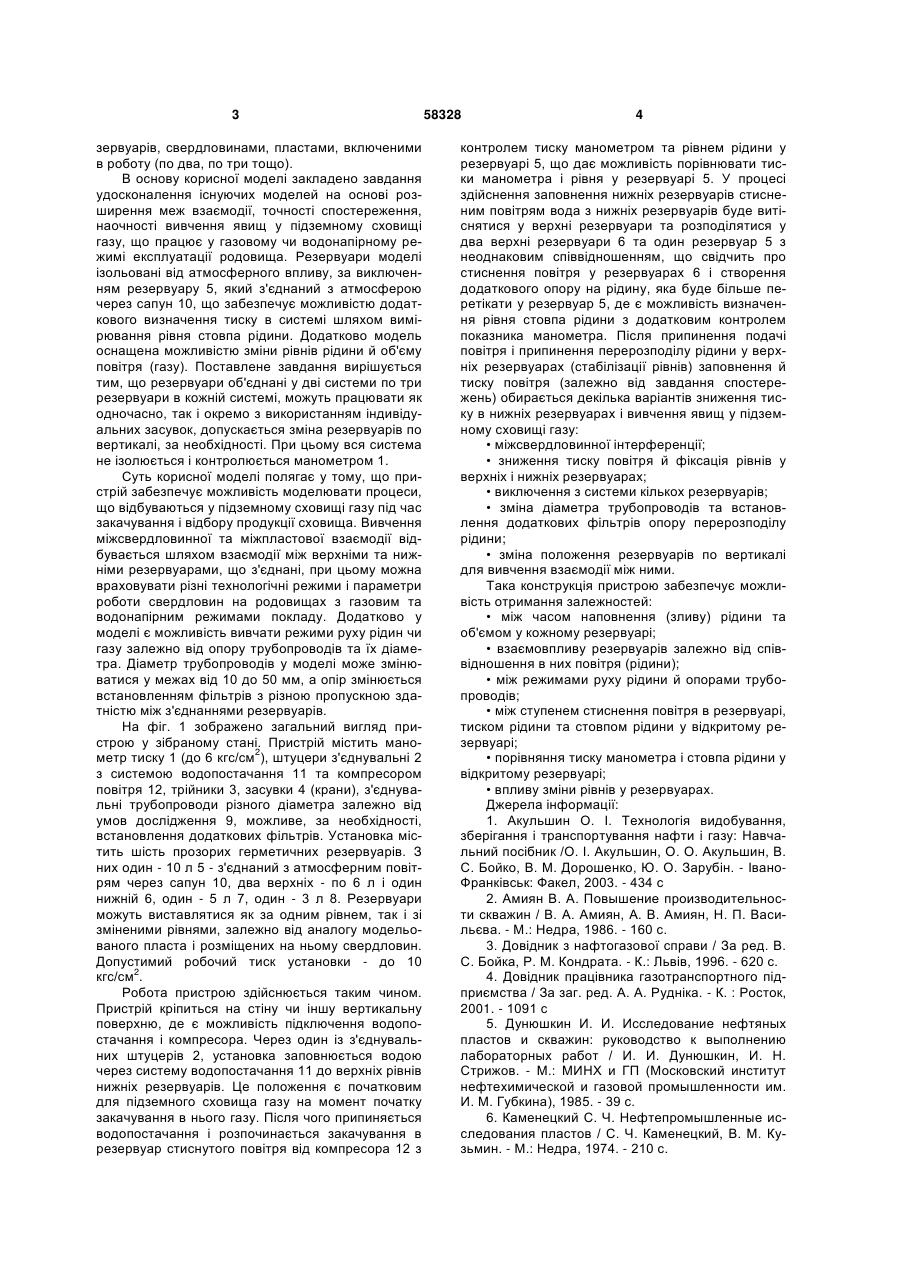

Модель підземного сховища газу, що має шість резервуарів, з'єднаних між собою системою трубопроводів з манометром, яка відрізняється 3 зервуарів, свердловинами, пластами, включеними в роботу (по два, по три тощо). В основу корисної моделі закладено завдання удосконалення існуючих моделей на основі розширення меж взаємодії, точності спостереження, наочності вивчення явищ у підземному сховищі газу, що працює у газовому чи водонапірному режимі експлуатації родовища. Резервуари моделі ізольовані від атмосферного впливу, за виключенням резервуару 5, який з'єднаний з атмосферою через сапун 10, що забезпечує можливістю додаткового визначення тиску в системі шляхом вимірювання рівня стовпа рідини. Додатково модель оснащена можливістю зміни рівнів рідини й об'єму повітря (газу). Поставлене завдання вирішується тим, що резервуари об'єднані у дві системи по три резервуари в кожній системі, можуть працювати як одночасно, так і окремо з використанням індивідуальних засувок, допускається зміна резервуарів по вертикалі, за необхідності. При цьому вся система не ізолюється і контролюється манометром 1. Суть корисної моделі полягає у тому, що пристрій забезпечує можливість моделювати процеси, що відбуваються у підземному сховищі газу під час закачування і відбору продукції сховища. Вивчення міжсвердловинної та міжпластової взаємодії відбувається шляхом взаємодії між верхніми та нижніми резервуарами, що з'єднані, при цьому можна враховувати різні технологічні режими і параметри роботи свердловин на родовищах з газовим та водонапірним режимами покладу. Додатково у моделі є можливість вивчати режими руху рідин чи газу залежно від опору трубопроводів та їх діаметра. Діаметр трубопроводів у моделі може змінюватися у межах від 10 до 50 мм, а опір змінюється встановленням фільтрів з різною пропускною здатністю між з'єднаннями резервуарів. На фіг. 1 зображено загальний вигляд пристрою у зібраному стані. Пристрій містить манометр тиску 1 (до 6 кгс/см2), штуцери з'єднувальні 2 з системою водопостачання 11 та компресором повітря 12, трійники 3, засувки 4 (крани), з'єднувальні трубопроводи різного діаметра залежно від умов дослідження 9, можливе, за необхідності, встановлення додаткових фільтрів. Установка містить шість прозорих герметичних резервуарів. З них один - 10 л 5 - з'єднаний з атмосферним повітрям через сапун 10, два верхніх - по 6 л і один нижній 6, один - 5 л 7, один - 3 л 8. Резервуари можуть виставлятися як за одним рівнем, так і зі зміненими рівнями, залежно від аналогу модельованого пласта і розміщених на ньому свердловин. Допустимий робочий тиск установки - до 10 кгс/см2. Робота пристрою здійснюється таким чином. Пристрій кріпиться на стіну чи іншу вертикальну поверхню, де є можливість підключення водопостачання і компресора. Через один із з'єднувальних штуцерів 2, установка заповнюється водою через систему водопостачання 11 до верхніх рівнів нижніх резервуарів. Це положення є початковим для підземного сховища газу на момент початку закачування в нього газу. Після чого припиняється водопостачання і розпочинається закачування в резервуар стиснутого повітря від компресора 12 з 58328 4 контролем тиску манометром та рівнем рідини у резервуарі 5, що дає можливість порівнювати тиски манометра і рівня у резервуарі 5. У процесі здійснення заповнення нижніх резервуарів стисненим повітрям вода з нижніх резервуарів буде витіснятися у верхні резервуари та розподілятися у два верхні резервуари 6 та один резервуар 5 з неоднаковим співвідношенням, що свідчить про стиснення повітря у резервуарах 6 і створення додаткового опору на рідину, яка буде більше перетікати у резервуар 5, де є можливість визначення рівня стовпа рідини з додатковим контролем показника манометра. Після припинення подачі повітря і припинення перерозподілу рідини у верхніх резервуарах (стабілізації рівнів) заповнення й тиску повітря (залежно від завдання спостережень) обирається декілька варіантів зниження тиску в нижніх резервуарах і вивчення явищ у підземному сховищі газу: • міжсвердловинної інтерференції; • зниження тиску повітря й фіксація рівнів у верхніх і нижніх резервуарах; • виключення з системи кількох резервуарів; • зміна діаметра трубопроводів та встановлення додаткових фільтрів опору перерозподілу рідини; • зміна положення резервуарів по вертикалі для вивчення взаємодії між ними. Така конструкція пристрою забезпечує можливість отримання залежностей: • між часом наповнення (зливу) рідини та об'ємом у кожному резервуарі; • взаємовпливу резервуарів залежно від співвідношення в них повітря (рідини); • між режимами руху рідини й опорами трубопроводів; • між ступенем стиснення повітря в резервуарі, тиском рідини та стовпом рідини у відкритому резервуарі; • порівняння тиску манометра і стовпа рідини у відкритому резервуарі; • впливу зміни рівнів у резервуарах. Джерела інформації: 1. Акульшин О. І. Технологія видобування, зберігання і транспортування нафти і газу: Навчальний посібник /О. І. Акульшин, О. О. Акульшин, В. С. Бойко, В. М. Дорошенко, Ю. О. Зарубін. - ІваноФранківськ: Факел, 2003. - 434 с 2. Амиян В. А. Повышение производительности скважин / В. А. Амиян, А. В. Амиян, Н. П. Васильєва. - М.: Недра, 1986. - 160 с. 3. Довідник з нафтогазової справи / За ред. В. С. Бойка, P. M. Кондрата. - К.: Львів, 1996. - 620 с. 4. Довідник працівника газотранспортного підприємства / За заг. ред. А. А. Рудніка. - К. : Росток, 2001. - 1091 с 5. Дунюшкин И. И. Исследование нефтяных пластов и скважин: руководство к выполнению лабораторных работ / И. И. Дунюшкин, И. Н. Стрижов. - М.: МИНХ и ГП (Московский институт нефтехимической и газовой промышленности им. И. М. Губкина), 1985. - 39 с. 6. Каменецкий С. Ч. Нефтепромышленные исследования пластов / С. Ч. Каменецкий, В. М. Кузьмин. - М.: Недра, 1974. - 210 с. 5 58328 7. Кондрат Р. М. Газоконденсатоотдача пластов / Р. М. Кондрат. - М.: Недра, 1992. - 255 с. 8. Крафг Б. С. Прикладной курс технологии добычи нефти / Б. С. Крафг, М. Ф. Хокинс. - М.: Гостоптехиздат, 1963. - 460 с. Комп’ютерна верстка А. Крулевський 6 9. Пыхачев П. К. Подземная гидравлика / П. К. Пыхачев. - М.: Недра, 1984. - 195 с. 10. Раинкина Л. Н. Исследование режимов движения жидкостей: методические указания / Л. Н. Раинкина. - Ухта: УГТУ, 2003. - 24 с. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюModel of underground gas storage facility
Автори англійськоюNizovtsev Anatolii Volodymyrovych
Назва патенту російськоюМодель подземного хранилища газа
Автори російськоюНизовцев Анатолий Владимирович
МПК / Мітки
МПК: B65G 5/00
Мітки: модель, підземного, сховища, газу
