Номер патенту: 58327

Опубліковано: 11.04.2011

Автор: Нізовцев Анатолій Володимирович

Завантажити PDF файл.

Формула / Реферат

Газогідродинамічна модель пласта, що містить шість резервуарів, з'єднаних між собою системою трубопроводів з манометром, яка відрізняється тим, що резервуари є герметичними, різного об'єму, з пристроями для наповнення та зливу води й індивідуальними засувками і зливними кранами, додатковим манометром та можливістю зміни рівнів розміщення резервуарів.

Текст

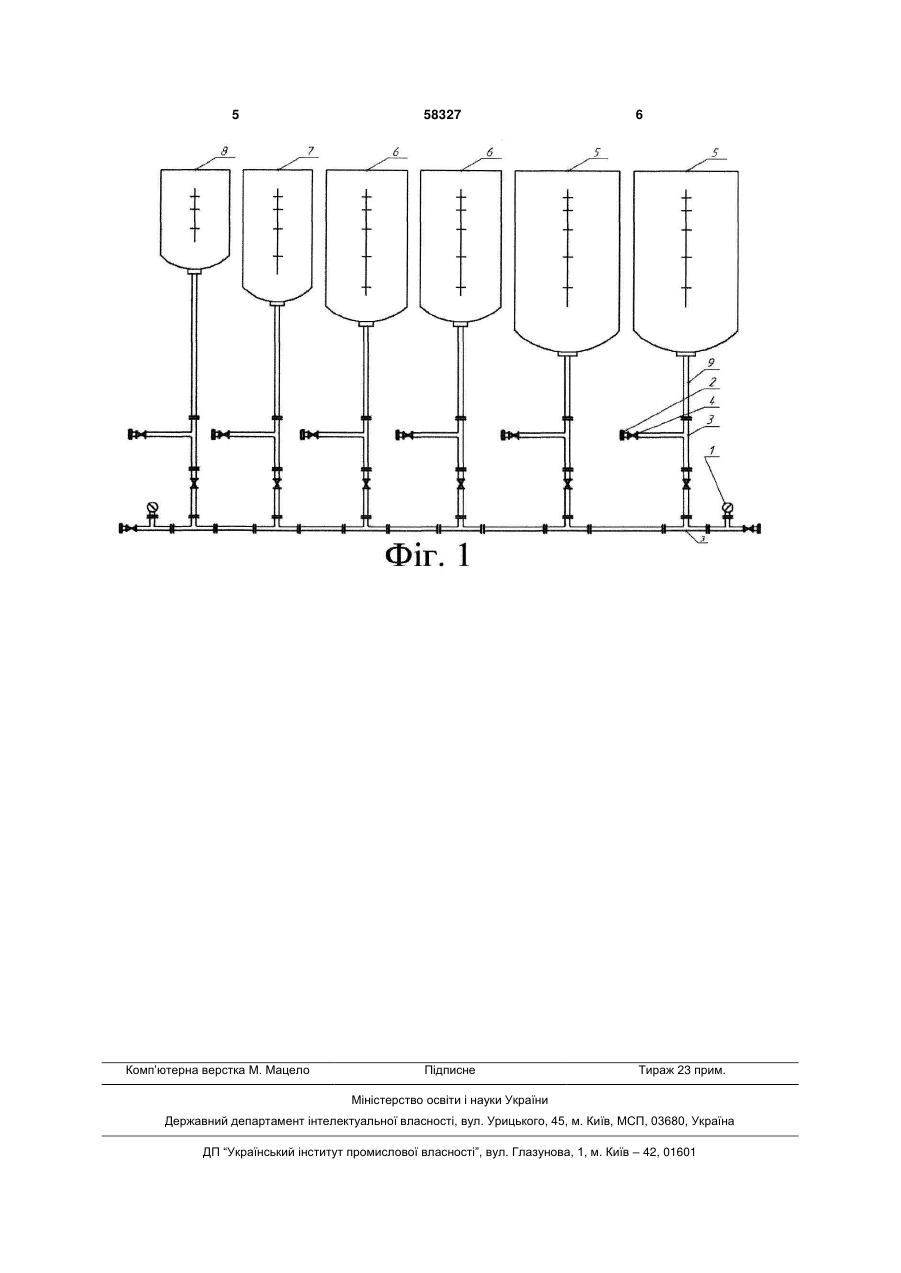

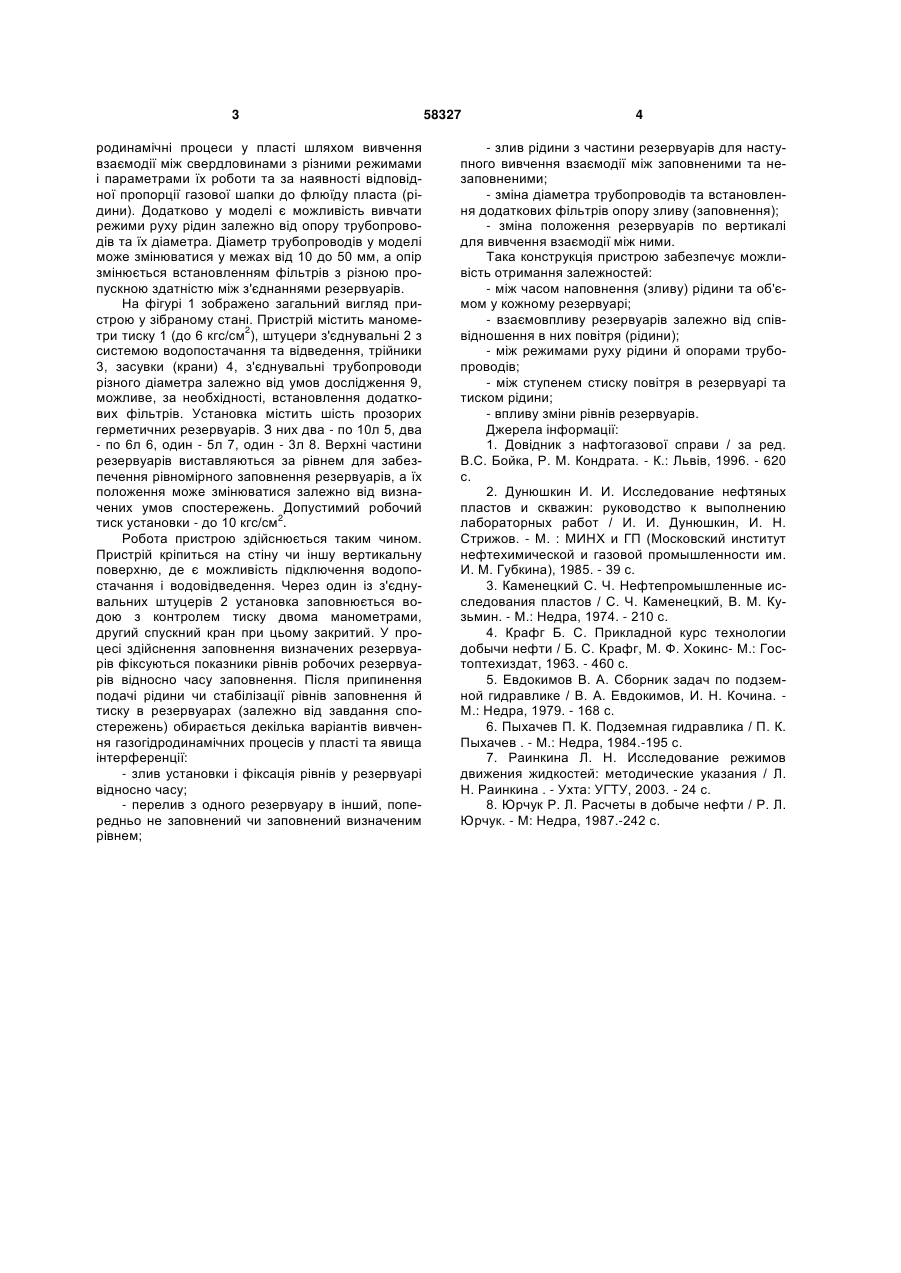

Газогідродинамічна модель пласта, що містить шість резервуарів, з'єднаних між собою системою трубопроводів з манометром, яка відрізняється тим, що резервуари є герметичними, різного об'єму, з пристроями для наповнення та зливу води й індивідуальними засувками і зливними кранами, додатковим манометром та можливістю зміни рівнів розміщення резервуарів. (19) (21) u201011159 (22) 17.09.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) НІЗОВЦЕВ АНАТОЛІЙ ВОЛОДИМИРОВИЧ (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 родинамічні процеси у пласті шляхом вивчення взаємодії між свердловинами з різними режимами і параметрами їх роботи та за наявності відповідної пропорції газової шапки до флюїду пласта (рідини). Додатково у моделі є можливість вивчати режими руху рідин залежно від опору трубопроводів та їх діаметра. Діаметр трубопроводів у моделі може змінюватися у межах від 10 до 50 мм, а опір змінюється встановленням фільтрів з різною пропускною здатністю між з'єднаннями резервуарів. На фігурі 1 зображено загальний вигляд пристрою у зібраному стані. Пристрій містить манометри тиску 1 (до 6 кгс/см2), штуцери з'єднувальні 2 з системою водопостачання та відведення, трійники 3, засувки (крани) 4, з'єднувальні трубопроводи різного діаметра залежно від умов дослідження 9, можливе, за необхідності, встановлення додаткових фільтрів. Установка містить шість прозорих герметичних резервуарів. З них два - по 10л 5, два - по 6л 6, один - 5л 7, один - 3л 8. Верхні частини резервуарів виставляються за рівнем для забезпечення рівномірного заповнення резервуарів, а їх положення може змінюватися залежно від визначених умов спостережень. Допустимий робочий тиск установки - до 10 кгс/см2. Робота пристрою здійснюється таким чином. Пристрій кріпиться на стіну чи іншу вертикальну поверхню, де є можливість підключення водопостачання і водовідведення. Через один із з'єднувальних штуцерів 2 установка заповнюється водою з контролем тиску двома манометрами, другий спускний кран при цьому закритий. У процесі здійснення заповнення визначених резервуарів фіксуються показники рівнів робочих резервуарів відносно часу заповнення. Після припинення подачі рідини чи стабілізації рівнів заповнення й тиску в резервуарах (залежно від завдання спостережень) обирається декілька варіантів вивчення газогідродинамічних процесів у пласті та явища інтерференції: - злив установки і фіксація рівнів у резервуарі відносно часу; - перелив з одного резервуару в інший, попередньо не заповнений чи заповнений визначеним рівнем; 58327 4 - злив рідини з частини резервуарів для наступного вивчення взаємодії між заповненими та незаповненими; - зміна діаметра трубопроводів та встановлення додаткових фільтрів опору зливу (заповнення); - зміна положення резервуарів по вертикалі для вивчення взаємодії між ними. Така конструкція пристрою забезпечує можливість отримання залежностей: - між часом наповнення (зливу) рідини та об'ємом у кожному резервуарі; - взаємовпливу резервуарів залежно від співвідношення в них повітря (рідини); - між режимами руху рідини й опорами трубопроводів; - між ступенем стиску повітря в резервуарі та тиском рідини; - впливу зміни рівнів резервуарів. Джерела інформації: 1. Довідник з нафтогазової справи / за ред. B.C. Бойка, Р. М. Кондрата. - К.: Львів, 1996. - 620 с. 2. Дунюшкин И. И. Исследование нефтяных пластов и скважин: руководство к выполнению лабораторных работ / И. И. Дунюшкин, И. Н. Стрижов. - М. : МИНХ и ГП (Московский институт нефтехимической и газовой промышленности им. И. М. Губкина), 1985. - 39 с. 3. Каменецкий С. Ч. Нефтепромышленные исследования пластов / С. Ч. Каменецкий, В. М. Кузьмин. - М.: Недра, 1974. - 210 с. 4. Крафг Б. С. Прикладной курс технологии добычи нефти / Б. С. Крафг, М. Ф. Хокинс- М.: Гостоптехиздат, 1963. - 460 с. 5. Евдокимов В. А. Сборник задач по подземной гидравлике / В. А. Евдокимов, И. Н. Кочина. М.: Недра, 1979. - 168 с. 6. Пыхачев П. К. Подземная гидравлика / П. К. Пыхачев . - М.: Недра, 1984.-195 с. 7. Раинкина Л. Н. Исследование режимов движения жидкостей: методические указания / Л. Н. Раинкина . - Ухта: УГТУ, 2003. - 24 с. 8. Юрчук Р. Л. Расчеты в добыче нефти / Р. Л. Юрчук. - М: Недра, 1987.-242 с. 5 Комп’ютерна верстка М. Мацело 58327 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
