Спосіб розробки рудних покладів
Номер патенту: 58406
Опубліковано: 15.07.2003
Автори: Ричко Володимир Станіславович, Караманиць Федір Іванович, Колосов Валерій Олександрович, Тарапата Віктор Якович
Формула / Реферат
1. Спосіб розробки рудних покладів, що включає свердловинну відбійку нижньої частини рудного масиву панелі в напрямку від висячого на лежачий бік, формування похилого оголення з наступною відбійкою верхньої частини рудного масиву, випуск руди з панелі в міру її обвалення з дучок доставних виробок, який відрізняється тим, що відпрацьовування панелі починають з нижньої її частини, зони, обмеженої днищем і породами висячого боку, а зі сторони лежачого боку на рівні 1,3-1,5 висоти днища - контактом покладу і похилої площини під кутом не менш ніж 30° до горизонту в напрямку на висячий бік, при цьому при відбійці формують похиле по площині оголення довжиною 15-35 м, після цього відбивають верхню частину рудного масиву.
2. Спосіб по п. 1, який відрізняється тим, що в нижній частині панелі зі сторони висячого боку залишають рудний трикутник, одна зі сторін якого контактує з породами висячого боку, інша - з виробленим простором, а в основі - із днищем панелі, при цьому свердловинну відбійку рудного трикутника виконують одночасно з відбійкою верхньої частини рудного масиву панелі.

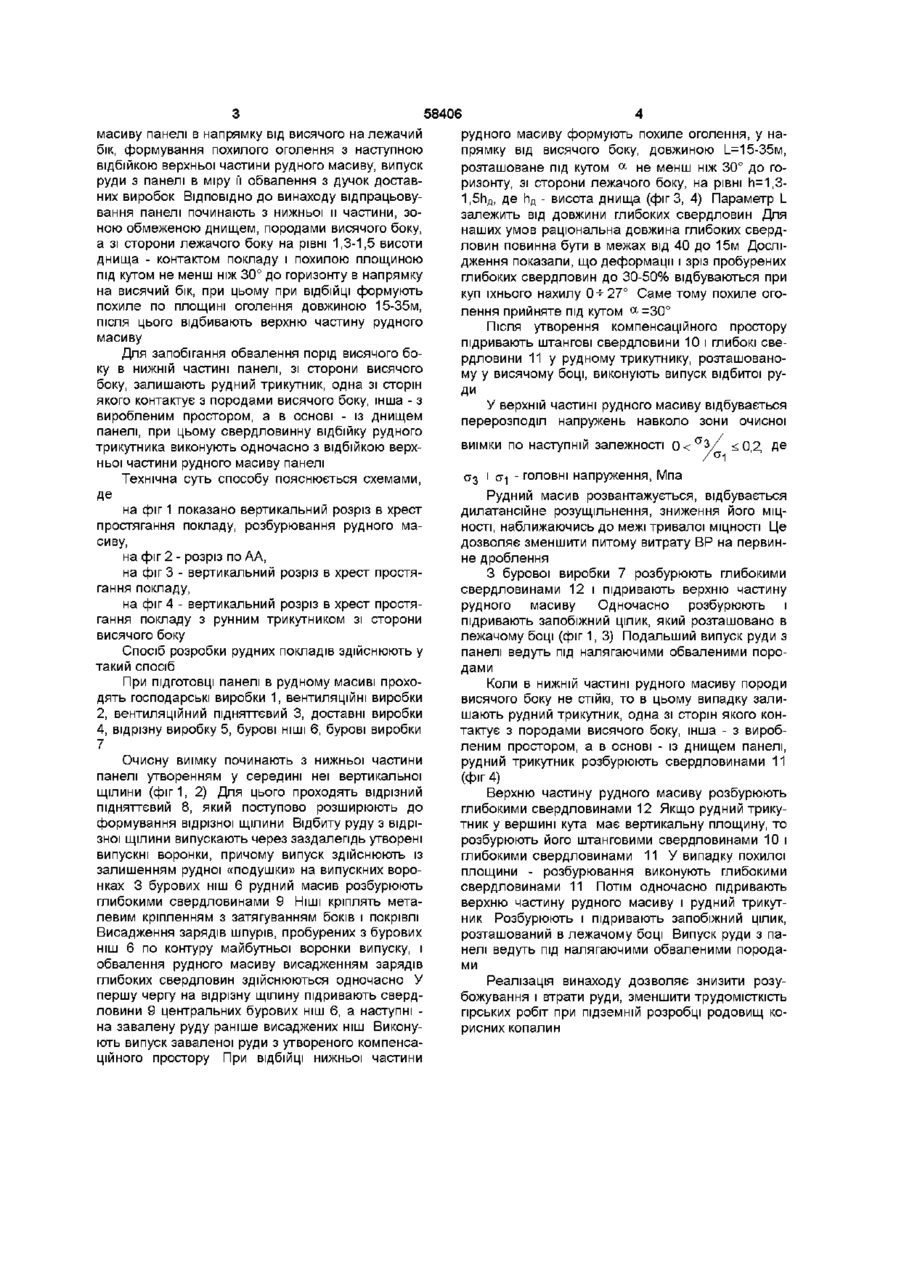

Текст
1 Спосіб розробки рудних покладів, що включає свердловинну відбійку нижньої частини рудного масиву панелі в напрямку від висячого на лежачий бік, формування похилого оголення з наступною відбійкою верхньої частини рудного масиву, випуск руди з панелі в міру її обвалення з дучок доставних виробок, який відрізняється тим, що відпрацьовування панелі починають з нижньої и частини, зони, обмеженої днищем і породами висячого боку, а зі сторони лежачого боку на рівні 1,3-1,5 висоти днища - контактом покладу і похилої площини під кутом не менш ніж 30° до горизонту в напрямку на висячий бік, при цьому при відбійці формують похиле по площині оголення довжиною 15-35 м, після цього відбивають верхню частину рудного масиву 2 Спосіб по п 1 , який відрізняється тим, що в нижній частині панелі зі сторони висячого боку залишають рудний трикутник, одна зі сторін якого контактує з породами висячого боку, інша - з виробленим простором, а в основі - із днищем панелі, при цьому свердловинну відбійку рудного трикутника виконують одночасно з відбійкою верхньої частини рудного масиву панелі Винахід відноситься до гірської промисловості і може бути використаний при підземній розробці родовищ корисних копалин Відомий спосіб розробки рудних покладів, що включає розвантаження рудного масиву в залежності від способу і напрямку відбійки, місця розташування панелі, глибини розробки і и впливу на питому витрату ВР на відбійку руди (И Д Ривкин, М И Семенко, В В Сакович и др Влияние напряженно-деформированного состояния массива на энергоемкость подземной скважинной отбойки руды/ФТРПИ №5, 1975) Недоліком відомого способу є нерівномірне розвантаження рудного масиву по потужності покладу, що приводить до збільшення витрати ВР на відбійку руди і впливає на її дроблення Відомий спосіб розробки рудних покладів, що включає свердловинну відбійку нижньої частини рудного масиву панелі в напрямку від висячого на лежачий бік, формування похилого оголення з наступною відбійкою верхньої частини рудного масиву, випуск руди з панелі в міру її обвалення з дучок доставних виробок (В Я Тарапата, О Б Мазыкина, Ф И Караманиц и др Способ разработки рудных залежей на больших глубинах шахт Кривбасса / Разработка рудных месторождений - Кривой Рог - Вып 81, -2002р , С 60-65) Недоліком такого способу є висока трудомісткість і небезпека при проведенні нарізних виробок, велика КІЛЬКІСТЬ розсічок, складність утворення відрізної щілини і компенсаційного простору У цілому по панелі зменшується продуктивність праці і безпека робіт В основу винаходу поставлена задача удосконалення способу розробки рудних покладів, за рахунок випереджальної відробки нижньої частини рудного масиву, що зв'язана визначеними параметрами відносно її верхньої частини При розробці слабослійких порід, у нижній частині панелі, зі сторони висячого боку, залишають рудний трикутник, свердловинну відбійку якого проводять одночасно з відбійкою верхньої частини рудного масиву Це дозволяє скоротити час на відпрацьовування панелі за рахунок зниження трудомісткості проходки виробок і утворення відрізної щілини, а також зменшити розубожування і втрати рули Крім того ефективність винаходу полягає в скороченні витрат на проходку виробок і відрізної щілини, підвищенні продуктивності праці і безпеки робіт Поставлена задача досягається за рахунок того, що спосіб розробки рудних покладів включає свердловинну відбійку нижньої частини рудного (21)2003042991 (22) 0 7 04 2 0 0 3 ( 2 4 ) 1 5 07 2003 (О о ^00 ю 58406 рудного масиву формують похиле оголення, у намасиву панелі в напрямку від висячого на лежачий прямку від висячого боку, довжиною І_=15-35м, бік, формування похилого оголення з наступною а розташоване під кутом не менш ніж 30° до говідбійкою верхньої частини рудного масиву, випуск ризонту, зі сторони лежачого боку, на рівні h=1,3руди з панелі в міру її обвалення з дучок доставних виробок ВІДПОВІДНО ДО винаходу відпрацьову1,5hfl, де гід - висота днища (фіг 3, 4) Параметр L вання панелі починають з нижньої и частини, зозалежить від довжини глибоких свердловин Для ною обмеженою днищем, породами висячого боку, наших умов раціональна довжина глибоких сверда зі сторони лежачого боку на рівні 1,3-1,5 висоти ловин повинна бути в межах від 40 до 15м Досліднища - контактом покладу і похилою площиною дження показали, що деформації і зріз пробурених під кутом не менш ніж 30° до горизонту в напрямку глибоких свердловин до 30-50% відбуваються при на висячий бік, при цьому при відбійці формують куп їхнього нахилу 0-^27° Саме тому похиле огоа похиле по площині оголення довжиною 15-35м, лення прийняте під кутом =30° після цього відбивають верхню частину рудного Після утворення компенсаційного простору масиву підривають штангові свердловини 10 і глибокі свеДля запобігання обвалення порід висячого бордловини 11 у рудному трикутнику, розташованоку в нижній частині панелі, зі сторони висячого му у висячому боці, виконують випуск відбитої рубоку, залишають рудний трикутник, одна зі сторін ди якого контактує з породами висячого боку, інша - з У верхній частині рудного масиву відбувається виробленим простором, а в основі - із днищем перерозподіл напружень навколо зони очисної панелі, при цьому свердловинну відбійку рудного трикутника виконують одночасно з відбійкою верхвиїмки по наступній залежності 0< < 0 2 де ньої частини рудного масиву панелі а 3 і а-| - головні напруження, Мпа Технічна суть способу пояснюється схемами, Де Рудний масив розвантажується, відбувається на фіг 1 показано вертикальний розріз в хрест дилатансійне розущільнення, зниження його МІЦпростягання покладу, розбурювання рудного маНОСТІ, наближаючись до межі тривалої МІЦНОСТІ Це сиву, дозволяє зменшити питому витрату ВР на первинна фіг 2 - розріз по АА, не дроблення на фіг 3 - вертикальний розріз в хрест простяЗ бурової виробки 7 розбурюють глибокими гання покладу, свердловинами 12 і підривають верхню частину на фіг 4 - вертикальний розріз в хрест простярудного масиву Одночасно розбурюють і гання покладу з рунним трикутником зі сторони підривають запобіжний цілик, який розташовано в висячого боку лежачому боці (фіг 1, 3) Подальший випуск руди з панелі ведуть під налягаючими обваленими пороСпосіб розробки рудних покладів здійснюють у дами такий спосіб При ПІДГОТОВЦІ панелі в рудному масиві прохоКоли в нижній частині рудного масиву породи дять господарські виробки 1, вентиляційні виробки висячого боку не СТІЙКІ, то в цьому випадку зали2, вентиляційний підняттєвий 3, доставні виробки шають рудний трикутник, одна зі сторін якого кон4, відрізну виробку 5, бурові НІШІ 6, бурові виробки тактує з породами висячого боку, інша - з вироб7 леним простором, а в основі - із днищем панелі, рудний трикутник розбурюють свердловинами 11 Очисну виїмку починають з нижньої частини (фіг 4) панелі утворенням у середині неї вертикальної щілини (фиг 1, 2) Для цього проходять відрізний Верхню частину рудного масиву розбурюють підняттєвий 8, який поступово розширюють до глибокими свердловинами 12 Якщо рудний трикуформування відрізної щілини Відбиту руду з відрітник у вершині кута має вертикальну площину, то зної щілини випускають через заздалегідь утворені розбурюють його штанговими свердловинами 10 і випускні воронки, причому випуск здійснюють із глибокими свердловинами 11 У випадку похилої залишенням рудної «подушки» на випускних вороплощини - розбурювання виконують глибокими нках 3 бурових ніш 6 рудний масив розбурюють свердловинами 11 Потім одночасно підривають глибокими свердловинами 9 НІШІ кріплять метаверхню частину рудного масиву і рудний трикутлевим кріпленням з затягуванням боків і покрівлі ник Розбурюють і підривають запобіжний цілик, Висадження зарядів шпурів, пробурених з бурових розташований в лежачому боці Випуск руди з паніш 6 по контуру майбутньої воронки випуску, і нелі ведуть під налягаючими обваленими породаобвалення рудного масиву висадженням зарядів ми глибоких свердловин здійснюються одночасно У Реалізація винаходу дозволяє знизити розупершу чергу на відрізну щілину підривають свердбожування і втрати руди, зменшити трудомісткість ловини 9 центральних бурових ніш 6, а наступні гірських робіт при підземній розробці родовищ кона завалену руду раніше висаджених ніш Виконурисних копалин ють випуск заваленої руди з утвореного компенсаційного простору При відбійці нижньої частини 58406 12 It t O 4 ІО //////У///////////////////////// Фіг. 2 Комп'ютерна верстка Н Лисенко Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for ore deposits development
Автори англійськоюKolosov Valerii Oleksandrovych, Karamanits Fedir Ivanovych, Richko Volodymyr Stanislavovych, Tarapata Viktor Yakovych
Назва патенту російськоюСпособ разработки рудных залежей
Автори російськоюКолосов Валерий Олександрович, Караманиц Федор Иванович, Ричко Владимир Станиславович, Тарапата Виктор Яковлевич
МПК / Мітки
МПК: E21C 41/00
Мітки: покладів, розробки, спосіб, рудних
