Пістолет-кулемет для прихованого носіння

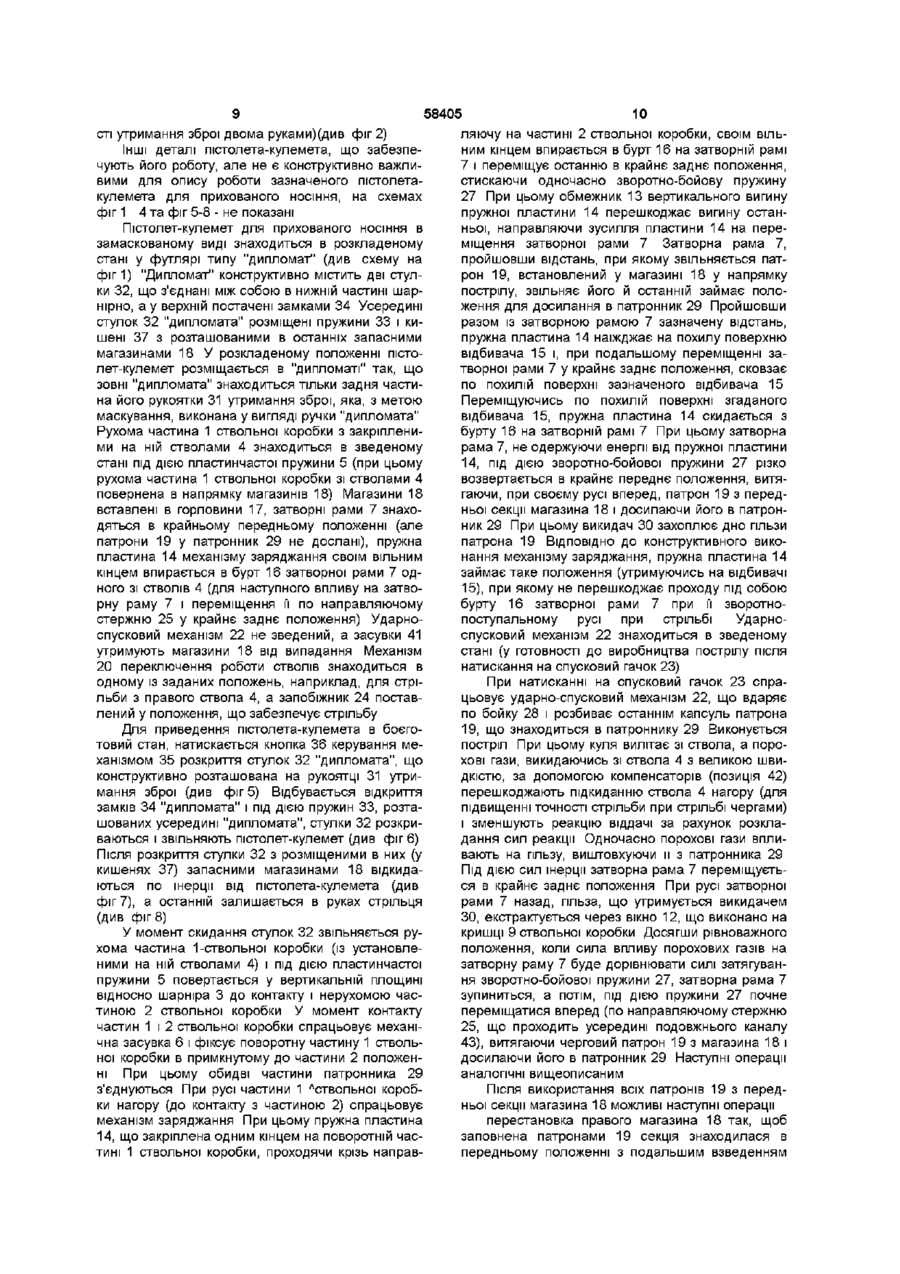

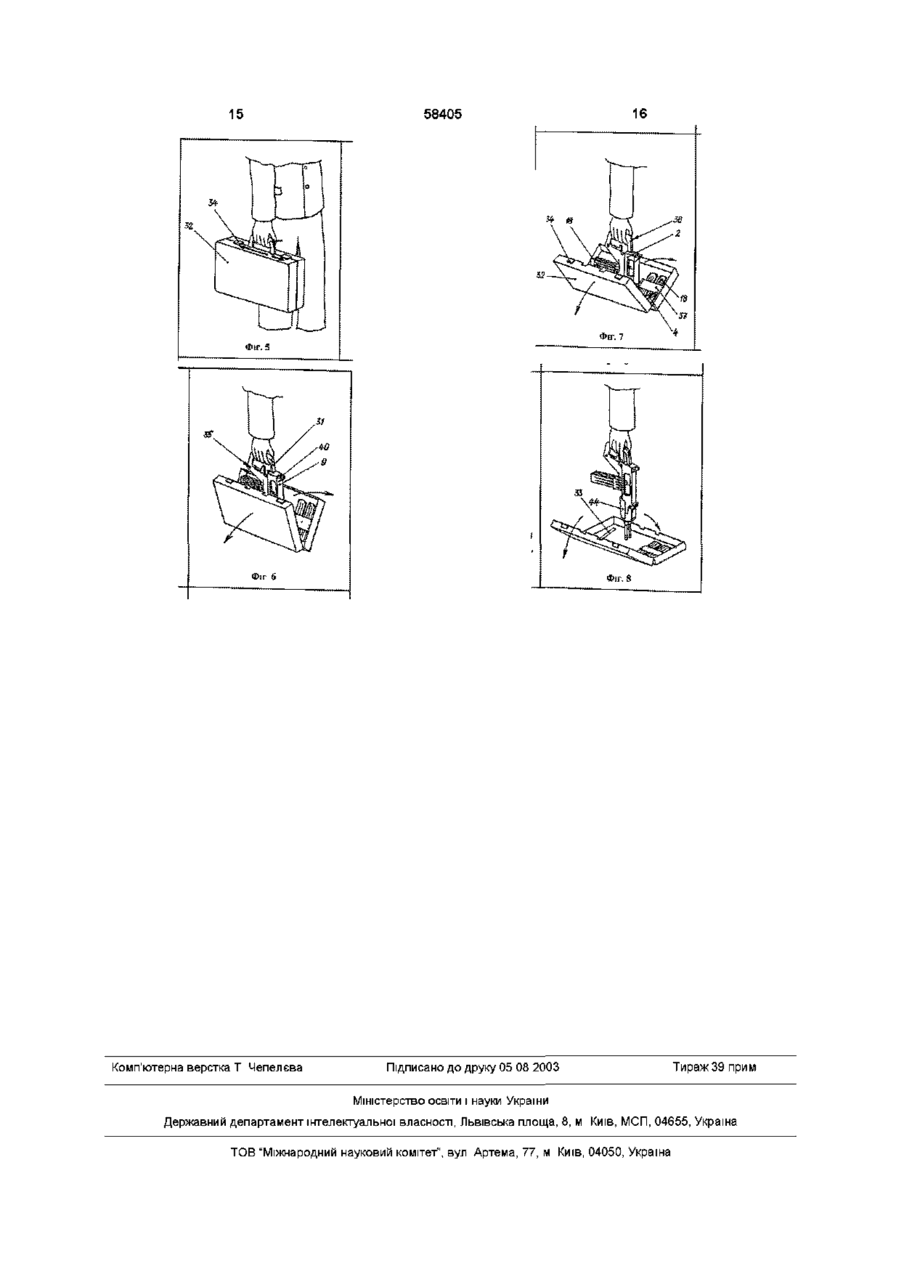

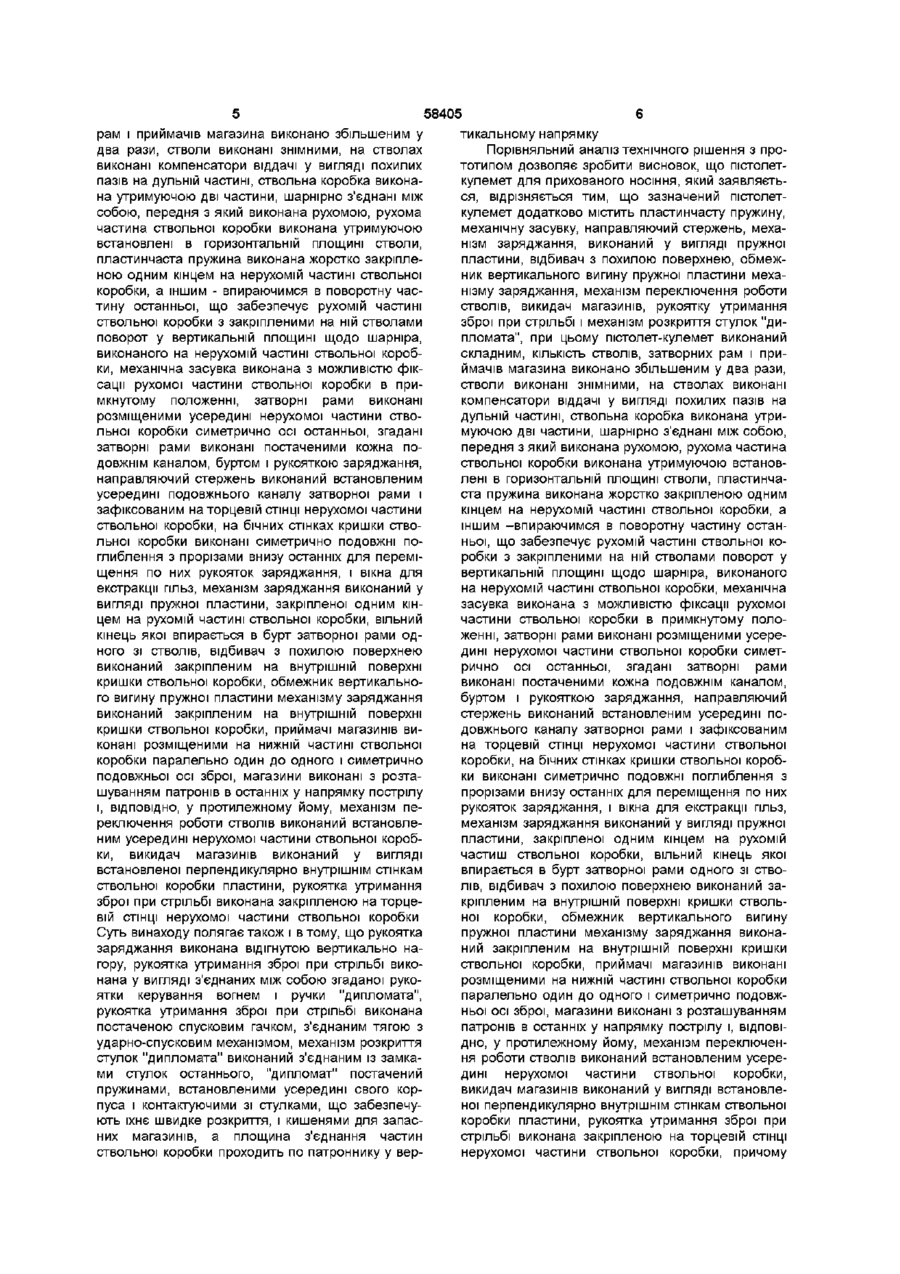

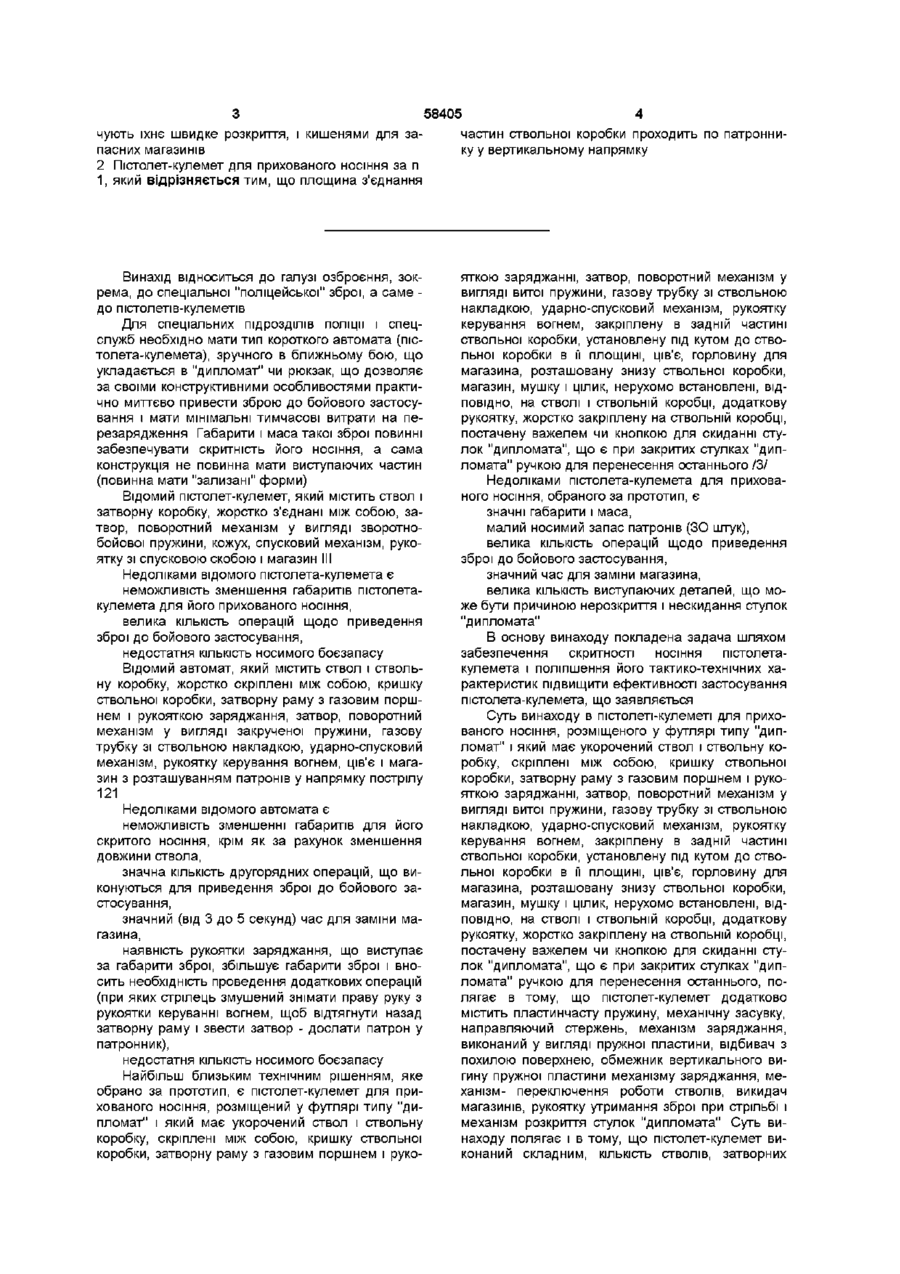

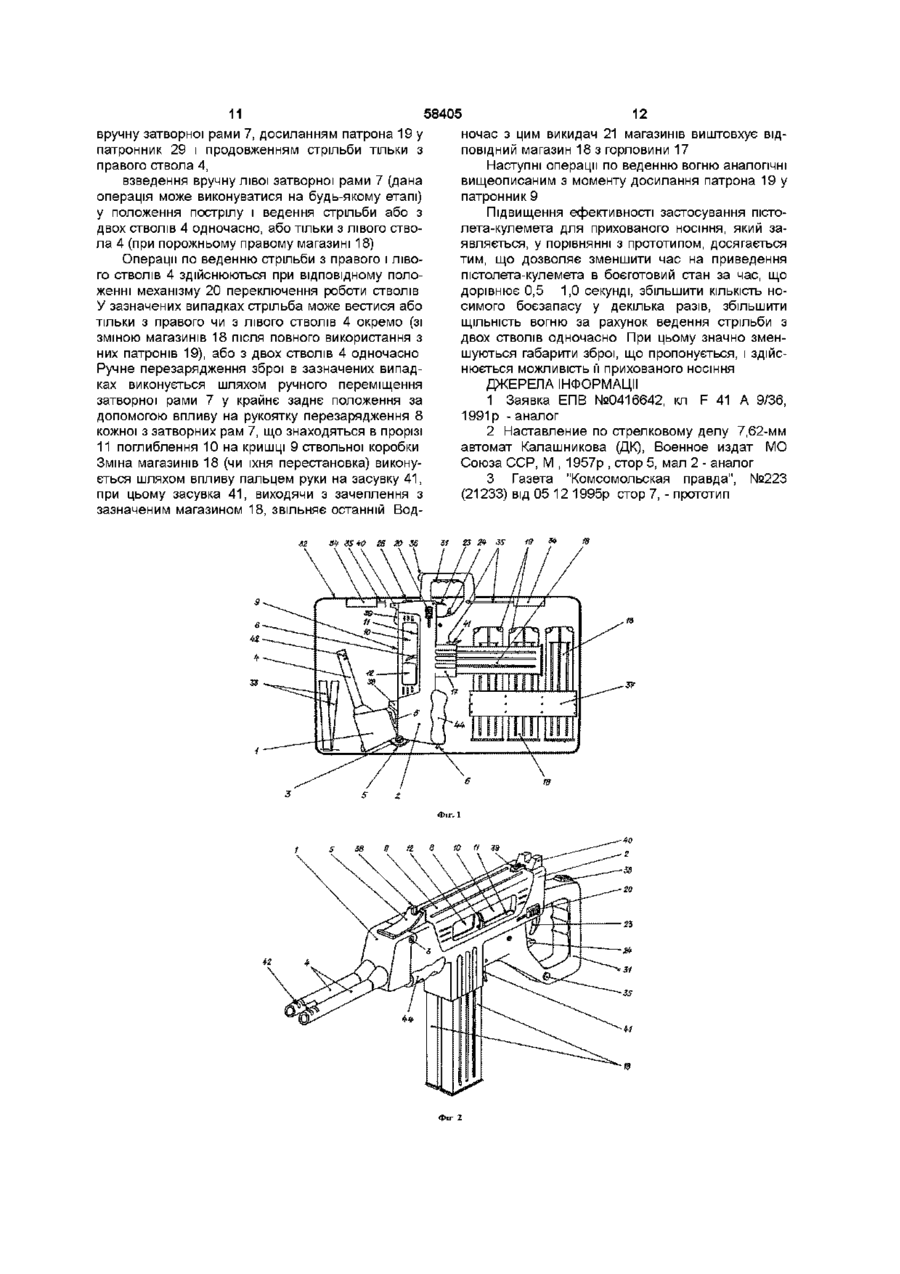

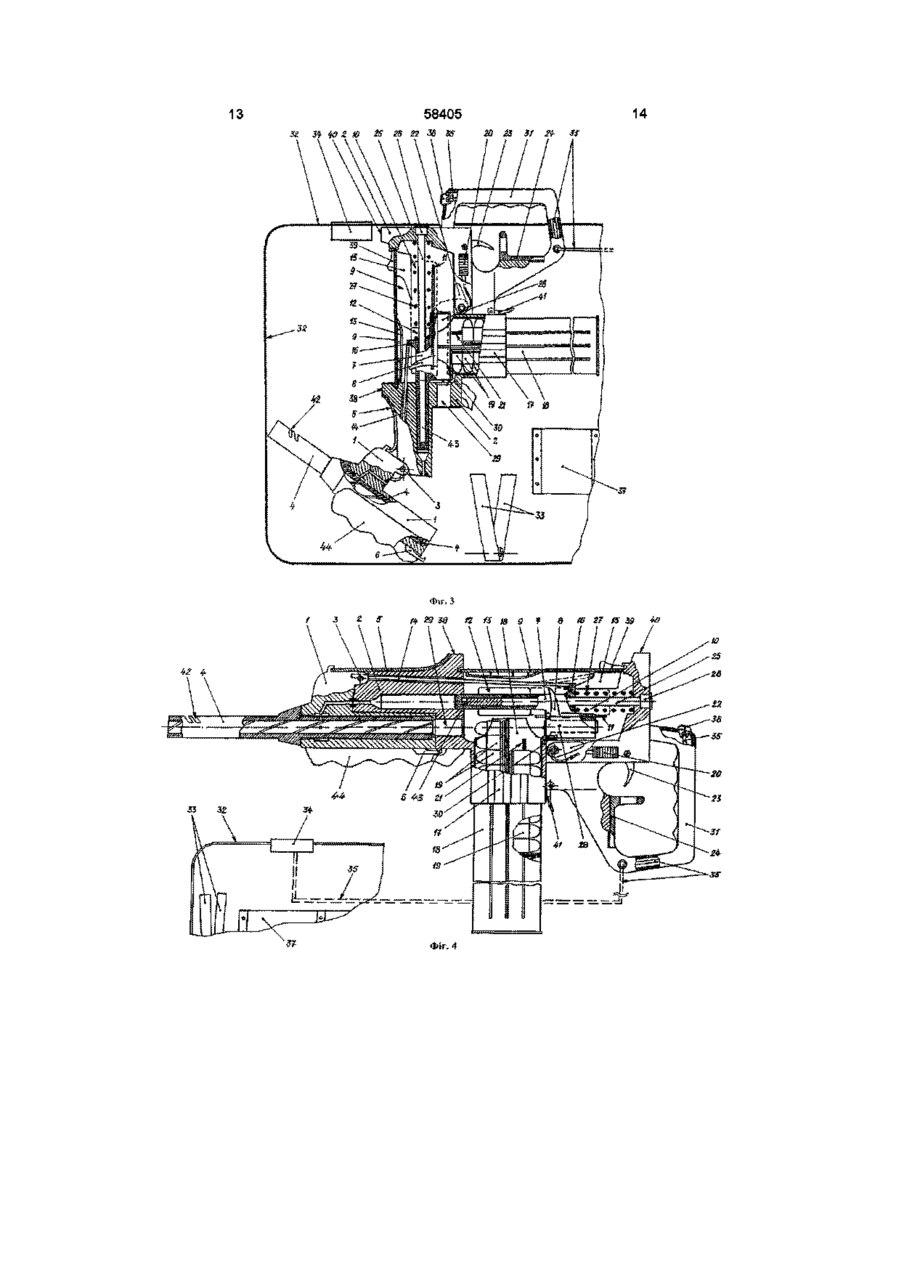

1 Пістолет-кулемет для прихованого носіння, розміщений у футлярі типу "дипломат" і який має укорочений ствол і ствольну коробку, скріплені між собою, кришку ствольної коробки, затворну раму з газовим поршнем і рукояткою заряджання, затвор, поворотний механізм як виту пружину, газову трубку зі ствольною накладкою, ударно-спусковий механізм, рукоятку керування вогнем, закріплену в задній частині ствольної коробки, установлену під кутом до ствольної коробки в и площині, цівку, горловину для магазина, розташовану знизу ствольної коробки, магазин, мушку і цілик, нерухомо встановлені, ВІДПОВІДНО, на стволі і ствольній коробці, додаткову рукоятку, жорстко закріплену на ствольній коробці, обладнану важелем чи кнопкою для скидання стулок "дипломата", що є при закритих стулках "дипломата" ручкою для перенесення останнього, який відрізняється тим, що пістолет-кулемет додатково містить пластинчасту пружину, механічну засувку, направляючий стержень, механізм заряджання, виконаний як пружна пластина, відбивач з похилою поверхнею, обмежник вертикального вигину пружної пластини механізму заряджання, механізм переключення роботи стволів, викидач магазинів, рукоятку утримання зброї при стрільбі і механізм розкриття стулок "дипломата", при цьому пістолет-кулемет виконаний складним, КІЛЬКІСТЬ СТВОЛІВ, затворних рам і приймачів магазина збільшена у два рази, стволи виконані знімними, на стволах виконані компенсатори віддачі у вигляді похилих пазів на дульній частині, ствольна коробка має дві частини, шарнірно з'єднані між собою, передня з яких виконана рухомою, рухома частина ствольної коробки має встановлені в горизонтальній площині стволи, пластинчаста пружина жорстко закріплена одним кінцем на нерухомій частині ствольної коробки, а іншим - що впирається в поворотну час тину останньої, що забезпечує рухомій частині ствольної коробки з закріпленими на ній стволами поворот у вертикальній площині щодо шарніра, виконаного на нерухомій частині ствольної коробки, механічна засувка виконана з можливістю фіксації рухомої частини ствольної коробки в примкнутому положенні, затворні рами розміщені усередині нерухомої частини ствольної коробки симетрично осі останньої, затворні рами обладнані кожна подовжнім каналом, буртом і рукояткою заряджання, направляючий стержень встановлений усередині подовжнього каналу затворної рами і зафіксований на торцевій СТІНЦІ нерухомої частини ствольної коробки, на бічних стінках кришки ствольної коробки виконані симетрично подовжні поглиблення з прорізами внизу останніх для переміщення по них рукояток заряджання, а також містить вікна для екстракції гільз, механізм заряджання виконаний як пружна пластина, закріплена одним кінцем на рухомій частині ствольної коробки, вільний кінець якої впирається в бурт затворної рами одного зі стволів, відбивач з похилою поверхнею закріпленй на внутрішній поверхні кришки ствольної коробки, обмежник вертикального вигину пружної пластини механізму заряджання закріплений на внутрішній поверхні кришки ствольної коробки, приймачі магазинів розміщені на нижній частині ствольної коробки паралельно один до одного і симетрично подовжній осі зброї, магазини виконані з розташуванням патронів в останніх у напрямку пострілу і, ВІДПОВІДНО, у протилежному йому, механізм переключення роботи стволів встановлений усередині нерухомої частини ствольної коробки, викидач магазинів виконаний як встановлена перпендикулярно внутрішнім стінкам ствольної коробки пластина, рукоятка утримання зброї при стрільбі закріплена на торцевій СТІНЦІ нерухомої частини ствольної коробки, причому рукоятка заряджання відігнута вертикально нагору, рукоятка утримання зброї при стрільбі виконана як з'єднані між собою рукоятка керування вогнем і ручка "дипломата", рукоятка утримання зброї при стрільбі обладнана спусковим гачком, з'єднаним тягою з ударно-спусковим механізмом, механізм розкриття стулок "дипломата" з'єднаний із замками стулок останнього, "дипломат" обладнаний пружинами, встановленими усередині свого корпуса і контактуючими зі стулками, що забезпе ю о ^00 ю З 58405 4 чують їхнє швидке розкриття, і кишенями для зачастин ствольної коробки проходить по патроннипасних магазинів ку у вертикальному напрямку 2 Пістолет-кулемет для прихованого носіння за п 1, який відрізняється тим, що площина з'єднання Винахід відноситься до галузі озброєння, зокрема, до спеціальної "поліцейської" зброї, а саме до пістолетів-кулеметів Для спеціальних підрозділів поліції і спецслужб необхідно мати тип короткого автомата (пістолета-кулемета), зручного в ближньому бою, що укладається в "дипломат" чи рюкзак, що дозволяє за своїми конструктивними особливостями практично миттєво привести зброю до бойового застосування і мати мінімальні тимчасові витрати на перезарядження Габарити і маса такої зброї повинні забезпечувати скритність його носіння, а сама конструкція не повинна мати виступаючих частин (повинна мати "зализані" форми) Відомий пістолет-кулемет, який містить ствол і затворну коробку, жорстко з'єднані між собою, затвор, поворотний механізм у вигляді зворотнобойової пружини, кожух, спусковий механізм, рукоятку зі спусковою скобою і магазин III Недоліками відомого пістолета-кулемета є неможливість зменшення габаритів пістолетакулемета для його прихованого носіння, велика КІЛЬКІСТЬ операцій щодо приведення зброї до бойового застосування, недостатня КІЛЬКІСТЬ НОСИМОГО боєзапасу Відомий автомат, який містить ствол і ствольну коробку, жорстко скріплені між собою, кришку ствольної коробки, затворну раму з газовим поршнем і рукояткою заряджання, затвор, поворотний механізм у вигляді закрученої пружини, газову трубку зі ствольною накладкою, ударно-спусковий механізм, рукоятку керування вогнем, ців'є і магазин з розташуванням патронів у напрямку пострілу 121 Недоліками відомого автомата є неможливість зменшенні габаритів для його скритого носіння, крім як за рахунок зменшення довжини ствола, значна КІЛЬКІСТЬ другорядних операцій, що виконуються для приведення зброї до бойового застосування, значний (від 3 до 5 секунд) час для заміни магазина, наявність рукоятки заряджання, що виступає за габарити зброї, збільшує габарити зброї і вносить необхідність проведення додаткових операцій (при яких стрілець змушений знімати праву руку з рукоятки керуванні вогнем, щоб відтягнути назад затворну раму і звести затвор - дослати патрон у патронник), недостатня КІЛЬКІСТЬ НОСИМОГО боєзапасу Найбільш близьким технічним рішенням, яке обрано за прототип, є пістолет-кулемет для прихованого носіння, розміщений у футлярі типу "дипломат" і який має укорочений ствол і ствольну коробку, скріплені між собою, кришку ствольної коробки, затворну раму з газовим поршнем і руко яткою заряджанні, затвор, поворотний механізм у вигляді витої пружини, газову трубку зі ствольною накладкою, ударно-спусковий механізм, рукоятку керування вогнем, закріплену в задній частині ствольної коробки, установлену під кутом до ствольної коробки в її площині, ців'є, горловину для магазина, розташовану знизу ствольної коробки, магазин, мушку і цілик, нерухомо встановлені, ВІДПОВІДНО, на стволі і ствольній коробці, додаткову рукоятку, жорстко закріплену на ствольній коробці, постачену важелем чи кнопкою для скиданні стулок "дипломата", що є при закритих стулках "дипломата" ручкою для перенесення останнього /З/ Недоліками пістолета-кулемета для прихованого носіння, обраного за прототип, є значні габарити і маса, малий носимий запас патронів (ЗО штук), велика КІЛЬКІСТЬ операцій щодо приведення зброї до бойового застосування, значний час для заміни магазина, велика КІЛЬКІСТЬ виступаючих деталей, що може бути причиною нерозкриття і нескидання стулок "дипломата" В основу винаходу покладена задача шляхом забезпечення скритності носіння пістолетакулемета і поліпшення його тактико-технічних характеристик підвищити ефективності застосування пістолета-кулемета, що заявляється Суть винаходу в пістолеті-кулеметі для прихованого носіння, розміщеного у футлярі типу "дипломат" і який має укорочений ствол і ствольну коробку, скріплені між собою, кришку ствольної коробки, затворну раму з газовим поршнем і рукояткою заряджанні, затвор, поворотний механізм у вигляді витої пружини, газову трубку зі ствольною накладкою, ударно-спусковий механізм, рукоятку керування вогнем, закріплену в задній частині ствольної коробки, установлену під кутом до ствольної коробки в її площині, ців'є, горловину для магазина, розташовану знизу ствольної коробки, магазин, мушку і цілик, нерухомо встановлені, ВІДПОВІДНО, на стволі і ствольній коробці, додаткову рукоятку, жорстко закріплену на ствольній коробці, постачену важелем чи кнопкою для скиданні стулок "дипломата", що є при закритих стулках "дипломата" ручкою для перенесення останнього, полягає в тому, що пістолет-кулемет додатково містить пластинчасту пружину, механічну засувку, направляючий стержень, механізм заряджання, виконаний у вигляді пружної пластини, відбивач з похилою поверхнею, обмежник вертикального вигину пружної пластини механізму заряджання, механізм- переключення роботи стволів, викидач магазинів, рукоятку утримання зброї при стрільбі і механізм розкриття стулок "дипломата" Суть винаходу полягає і в тому, що пістолет-кулемет виконаний складним, КІЛЬКІСТЬ стволів, затворних 58405 рам і приймачів магазина виконано збільшеним у два рази, стволи виконані знімними, на стволах виконані компенсатори віддачі у вигляді похилих пазів на дульній частині, ствольна коробка виконана утримуючою дві частини, шарнірно з'єднані між собою, передня з який виконана рухомою, рухома частина ствольної коробки виконана утримуючою встановлені в горизонтальній площині стволи, пластинчаста пружина виконана жорстко закріпленою одним кінцем на нерухомій частині ствольної коробки, а іншим - впираючимся в поворотну частину останньої, що забезпечує рухомій частині ствольної коробки з закріпленими на ній стволами поворот у вертикальній площині щодо шарніра, виконаного на нерухомій частині ствольної коробки, механічна засувка виконана з можливістю фіксації рухомої частини ствольної коробки в примкнутому положенні, затворні рами виконані розміщеними усередині нерухомої частини ствольної коробки симетрично осі останньої, згадані затворні рами виконані постаченими кожна подовжнім каналом, буртом і рукояткою заряджання, направляючий стержень виконаний встановленим усередині подовжнього каналу затворної рами і зафіксованим на торцевій СТІНЦІ нерухомої частини ствольної коробки, на бічних стінках кришки ствольної коробки виконані симетрично подовжні поглиблення з прорізами внизу останніх для переміщення по них рукояток заряджання, і вікна для екстракції гільз, механізм заряджання виконаний у вигляді пружної пластини, закріпленої одним кінцем на рухомій частині ствольної коробки, вільний кінець якої впирається в бурт затворної рами одного зі стволів, відбивач з похилою поверхнею виконаний закріпленим на внутрішній поверхні кришки ствольної коробки, обмежник вертикального вигину пружної пластини механізму заряджання виконаний закріпленим на внутрішній поверхні кришки ствольної коробки, приймачі магазинів виконані розміщеними на нижній частині ствольної коробки паралельно один до одного і симетрично подовжньої осі зброї, магазини виконані з розташуванням патронів в останніх у напрямку пострілу і, ВІДПОВІДНО, у протилежному йому, механізм переключення роботи стволів виконаний встановленим усередині нерухомої частини ствольної коробки, викидач магазинів виконаний у вигляді встановленої перпендикулярно внутрішнім стінкам ствольної коробки пластини, рукоятка утримання зброї при стрільбі виконана закріпленою на торцевій СТІНЦІ нерухомої частини ствольної коробки Суть винаходу полягає також і втому, що рукоятка заряджання виконана відігнутою вертикально нагору, рукоятка утримання зброї при стрільбі виконана у вигляді з'єднаних між собою згаданої рукоятки керування вогнем і ручки "дипломата", рукоятка утримання зброї при стрільбі виконана постаченою спусковим гачком, з'єднаним тягою з ударно-спусковим механізмом, механізм розкриття стулок "дипломата" виконаний з'єднаним із замками стулок останнього, "дипломат" постачений пружинами, встановленими усередині свого корпуса і контактуючими зі стулками, що забезпечують їхнє швидке розкриття, і кишенями для запасних магазинів, а площина з'єднання частин ствольної коробки проходить по патроннику у вер тикальному напрямку Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що пістолеткулемет для прихованого носіння, який заявляється, відрізняється тим, що зазначений пістолеткулемет додатково містить пластинчасту пружину, механічну засувку, направляючий стержень, механізм заряджання, виконаний у вигляді пружної пластини, відбивач з похилою поверхнею, обмежник вертикального вигину пружної пластини механізму заряджання, механізм переключення роботи стволів, викидач магазинів, рукоятку утримання зброї при стрільбі і механізм розкриття стулок "дипломата", при цьому пістолет-кулемет виконаний складним, КІЛЬКІСТЬ стволів, затворних рам і приймачів магазина виконано збільшеним у два рази, стволи виконані знімними, на стволах виконані компенсатори віддачі у вигляді похилих пазів на дульній частині, ствольна коробка виконана утримуючою дві частини, шарнірно з'єднані між собою, передня з який виконана рухомою, рухома частина ствольної коробки виконана утримуючою встановлені в горизонтальній площині стволи, пластинчаста пружина виконана жорстко закріпленою одним кінцем на нерухомій частині ствольної коробки, а іншим -впираючимся в поворотну частину останньої, що забезпечує рухомій частині ствольної коробки з закріпленими на ній стволами поворот у вертикальній площині щодо шарніра, виконаного на нерухомій частині ствольної коробки, механічна засувка виконана з можливістю фіксації рухомої частини ствольної коробки в примкнутому положенні, затворні рами виконані розміщеними усередині нерухомої частини ствольної коробки симетрично осі останньої, згадані затворні рами виконані постаченими кожна подовжнім каналом, буртом і рукояткою заряджання, направляючий стержень виконаний встановленим усередині подовжнього каналу затворної рами і зафіксованим на торцевій СТІНЦІ нерухомої частини ствольної коробки, на бічних стінках кришки ствольної коробки виконані симетрично подовжні поглиблення з прорізами внизу останніх для переміщення по них рукояток заряджання, і вікна для екстракції гільз, механізм заряджання виконаний у вигляді пружної пластини, закріпленої одним кінцем на рухомій частиш ствольної коробки, вільний кінець якої впирається в бурт затворної рами одного зі стволів, відбивач з похилою поверхнею виконаний закріпленим на внутрішній поверхні кришки ствольної коробки, обмежник вертикального вигину пружної пластини механізму заряджання виконаний закріпленим на внутрішній поверхні кришки ствольної коробки, приймачі магазинів виконані розміщеними на нижній частині ствольної коробки паралельно один до одного і симетрично подовжньої осі зброї, магазини виконані з розташуванням патронів в останніх у напрямку пострілу і, ВІДПОВІДНО, у протилежному йому, механізм переключення роботи стволів виконаний встановленим усередині нерухомої частини ствольної коробки, викидач магазинів виконаний у вигляді встановленої перпендикулярно внутрішнім стінкам ствольної коробки пластини, рукоятка утримання зброї при стрільбі виконана закріпленою на торцевій СТІНЦІ нерухомої частини ствольної коробки, причому 58405 рукоятка заряджання виконана відігнутою вертикально нагору, рукоятка утримання зброї при стрільбі виконана у вигляді з'єднаних між собою згаданої рукоятки керування вогнем і ручки "дипломата", рукоятка утримання зброї при стрільбі виконана постаченою спусковим гачком, з'єднаним тягою з ударно-спусковим механізмом, механізм розкриття стулок "дипломата" виконаний з'єднаним із замками стулок останнього, "дипломат" постачений пружинами, встановленими усередині свого корпуса і контактуючими зі стулками, що забезпечують їхнє швидке розкриття, і кишенями для запасних магазинів, а площина з'єднання частин ствольної коробки проходить по патроннику у вертикальному напрямку Таким чином, пістолет-кулемет для прихованого носіння, що заявляється, відповідає критерію винаході"новизна" Суть винаходу пояснюється кресленнями, де на фіг 1 показана схема розміщення пістолетакулемета у футлярі типу "дипломат", на фіг 2 показаний загальний вигляд пістолета-кулемета у ракурсі % на виді спереду у підготовленому до бойового застосування стані (як варіант конструктивного виконання), на фіг 3 надана конструктивно-компонувальна схема розміщення пістолетакулемета у футлярі типу "дипломат", на фіг 4 надана конструктивно-компонувальна схема пістолета-кулемета, на фіг 5-8 схематично показані етапи підготовки пістолета-кулемета для бойового застосування Згідно ЗІ схемами на фіг 1-4 пістолет-кулемет для прихованого носіння виконаний складним і конструктивно містить ствольну коробку, що складається з поворотної передньої частини 1 і нерухомої задньої частини 2, що з'єднані між собою за допомогою шарніра 3 На поворотній частині 1 ствольної коробки встановлюються, наприклад, за допомогою нарізного сполучення, два стволи 4, подовжні осі яких розташовані в горизонтальній площині паралельно один до одного Поворотна частина 1 ствольної коробки з закріпленими на ній стволами 4, виконаними легкознімними, має можливість повороту у вертикальній площині відносно шарніра 3 за допомогою пластинчастої пружини 5, жорстко закріпленої одним кінцем на нерухомій частині 2 ствольної коробки, а вільним кінцем контактуючою з нижньою поверхнею поворотної частини 1 ствольної коробки На нерухомій частині 2 ствольної коробки встановлена механічна засувка 6, що фіксує поворотну частину 1 ствольної коробки в примкнутому до частини 2 положенні Усередині нерухомої частини 2 ствольної коробки розміщені затворні рами 7 з виконаними на них рукоятками заряджання 8, спрямованими вертикально нагору До нерухомої частини 2 ствольної коробки приєднується кришка 9 ствольної коробки, на бічних сторонах якої виконані подовжні поглиблення 10 із прорізами 11 внизу останніх для проходу в прорізі 11 рукояток заряджання 8, а також вікна 12 для екстракції стріляних гільз (див фіг 2) Усередині кришки 9 ствольної коробки встановлений обмежник 13 вертикального вигину пружної пластини 14 механізму заряджання і відбивач 15 з похилою поверхнею, конструктивно виконаний клинчастої форми (спрямований гострим кінцем 8 убік пострілу) Пружна пластина 14 механізму заряджання одним кінцем жорстко кріпиться до рухомої частини І ствольної коробки, а другим вільним кінцем впирається в бурт 16 на затворній рамі 7 одного зі стволів 4 На нижній поверхні нерухомої частини 2 ствольної коробки розміщені дві горловини 17 для магазинів 18 Магазини 18 встановлюються в горловини 17 паралельно один до одного і симетрично подовжньої осі зброї, і виконані з розташуванням патронів 19 у двох своїх секціях, ВІДПОВІДНО, у напрямку пострілу й у протилежному йому Усередині нерухомої частини 2 ствольної коробки також встановлюються - механізм 20 переключення роботи стволів, - викидач 21 магазинів, - ударно-спусковий механізм 22 зі спусковим гачком 23, - запобіжник 24 Викидач 21 магазинів виконаний у вигляді пластини, установленої перпендикулярно стінкам нерухомої частини 2 ствольної коробки, і контактуючої з патронами 19, розташованими в магазині 18 у напрямку протилежному пострілу Конструктивно затворна рама 7 проходить над викидачем 21 магазинів і має подовжній канал, усередині якого при зборці міститься направляючий стержень 25 Стержень 25 має торцевий упор 26 для фіксації зазначеного стержня 25 від подовжніх переміщенні при закритій кришці 9 ствольної коробки Зворотно-бойова пружина 27 виконана крученої форми й упирається одним кінцем у торцеву частина затворної рами 7, а іншим - у задню частину (торець) нерухомої частини 2 ствольної коробки При цьому направляючий стержень 25 розташовується уздовж осі пружини 27 Затворна рама 7 постачена бойком 28, що забезпечує розбиття капсуля патрона 19 при знаходженні останнього в патроннику 29, і викидачем ЗО На задній частині 2 ствольної коробки установлена рукоятка 31 утримання зброї при стрільбі, яка виконана у вигляді з'єднаних між собою рукоятки керування вогнем і ручки "дипломата", що, у свою чергу, постачена спусковим гачком 23 "Дипломат" є футляром для прихованого перенесення пістолета-кулемета в складеному стані і містить стулки 32, усередині яких розміщені пружини 33, що забезпечують швидке розкриття "дипломата", і замки 34, зв'язані з механізмом 35 розкриття стулок 32 "дипломата", при цьому кнопка 36 керування механізмом 35 розташована на рукоятці 31 утримання зброї при стрільбі (див фіг 3 та фіг 4) Задня частина рукоятки 31 (яка виступає за габарити стулок 32 "дипломата"), має вигляд ручки "дипломата" (див фіг 1-4) На внутрішній поверхні стулок 32 "дипломата" виконані кишені 37 для запасних магазинів 18 (див фіг1) На рухомій частині 1 ствольної коробки встановлена мушка 38 і пружинна засувка 39 кришки 9 ствольної коробки, а на кришці 9 ствольної коробки - цілик 40 На торцевих стінках горловин 17 для магазинів 18 розміщені засувки 41, що утримують магазини 18 від випадання На стволах 4 у дульній їх частині виконані по два паза 42, що є компенсатором, який зменшує відведення ствола нагору при стрільбі чергами і віддачу при пострілі (див фіг 2) Затворна рама 7 також конструктивно містить подовжній канал 43 для проходу направляючого стержня 25 і згадану рукоятку заряджання 8 На рухомій частині 1 ствольної коробки виконане ців'є 44 (для зручно 58405 сті утримання зброї двома руками)(див фіг 2) Інші деталі пістолета-кулемета, що забезпечують його роботу, але не є конструктивно важливими для опису роботи зазначеного пістолетакулемета для прихованого носіння, на схемах фіг 1 4 та фіг 5-8 - не показані Пістолет-кулемет для прихованого носіння в замаскованому виді знаходиться в розкладеному стані у футлярі типу "дипломат" (див схему на фіг1) "Дипломат" конструктивно містить дві стулки 32, що з'єднані між собою в нижній частині шарнірно, а у верхній постачені замками 34 Усередині стулок 32 "дипломата" розміщені пружини 33 і кишені 37 з розташованими в останніх запасними магазинами 18 У розкладеному положенні пістолет-кулемет розміщається в "дипломаті" так, що зовні "дипломата" знаходиться тільки задня частина його рукоятки 31 утримання зброї, яка, з метою маскування, виконана у вигляді ручки "дипломата" Рухома частина 1 ствольної коробки з закріпленими на ній стволами 4 знаходиться в зведеному стані під дією пластинчастої пружини 5 (при цьому рухома частина 1 ствольної коробки зі стволами 4 повернена в напрямку магазинів 18) Магазини 18 вставлені в горловини 17, затворні рами 7 знаходяться в крайньому передньому положенні (але патрони 19 у патронник 29 не дослані), пружна пластина 14 механізму заряджання своїм вільним кінцем впирається в бурт 16 затворної рами 7 одного зі стволів 4 (для наступного впливу на затворну раму 7 і переміщення її по направляючому стержню 25 у крайнє заднє положення) Ударноспусковий механізм 22 не зведений, а засувки 41 утримують магазини 18 від випадання Механізм 20 переключення роботи стволів знаходиться в одному із заданих положень, наприклад, для стрільби з правого ствола 4, а запобіжник 24 поставлений у положення, що забезпечує стрільбу Для приведення пістолета-кулемета в боєготовий стан, натискається кнопка 36 керування механізмом 35 розкриття стулок 32 "дипломата", що конструктивно розташована на рукоятці 31 утримання зброї (див фіг 5) Відбувається відкриття замків 34 "дипломата" і під дією пружин 33, розташованих усередині "дипломата", стулки 32 розкриваються і звільняють пістолет-кулемет (див фіг 6) Після розкриття стулки 32 з розміщеними в них (у кишенях 37) запасними магазинами 18 відкидаються по інерції від пістолета-кулемета (див фіг 7), а останній залишається в руках стрільця (див фіг 8) У момент скидання стулок 32 звільняється рухома частина 1-ствольної коробки (із установленими на ній стволами 4) і під дією пластинчастої пружини 5 повертається у вертикальній площині відносно шарніра 3 до контакту і нерухомою частиною 2 ствольної коробки У момент контакту частин 1 і 2 ствольної коробки спрацьовує механічна засувка 6 і фіксує поворотну частину 1 ствольної коробки в примкнутому до частини 2 положенні При цьому обидві частини патронника 29 з'єднуються При русі частини 1 лствольноі коробки нагору (до контакту з частиною 2) спрацьовує механізм заряджання При цьому пружна пластина 14, що закріплена одним кінцем на поворотній частині 1 ствольної коробки, проходячи крізь направ 10 ляючу на частині 2 ствольної коробки, своїм вільним кінцем впирається в бурт 16 на затворній рамі 7 і переміщує останню в крайнє заднє положення, стискаючи одночасно зворотно-бойову пружину 27 При цьому обмежник 13 вертикального вигину пружної пластини 14 перешкоджає вигину останньої, направляючи зусилля пластини 14 на переміщення затворної рами 7 Затворна рама 7, пройшовши відстань, при якому звільняється патрон 19, встановлений у магазині 18 у напрямку пострілу, звільняє його й останній займає положення для досилання в патронник 29 Пройшовши разом із затворною рамою 7 зазначену відстань, пружна пластина 14 наїжджає на похилу поверхню відбивача 15 і, при подальшому переміщенні затворної рами 7 у крайнє заднє положення, сковзає по похилій поверхні зазначеного відбивача 15 Переміщуючись по похилій поверхні згаданого відбивача 15, пружна пластина 14 скидається з бурту 16 на затворній рамі 7 При цьому затворна рама 7, не одержуючи енергії від пружної пластини 14, під дією зворотно-бойової пружини 27 різко возвертається в крайнє переднє положення, витягаючи, при своєму русі вперед, патрон 19 з передньої секції магазина 18 і досилаючи його в патронник 29 При цьому викидач ЗО захоплює дно гільзи патрона 19 ВІДПОВІДНО ДО конструктивного виконання механізму заряджання, пружна пластина 14 займає таке положення (утримуючись на відбивачі 15), при якому не перешкоджає проходу під собою бурту 16 затворної рами 7 при її зворотнопоступальному русі при стрільбі Ударноспусковий механізм 22 знаходиться в зведеному стані (у готовності до виробництва пострілу після натискання на спусковий гачок 23) При натисканні на спусковий гачок 23 спрацьовує ударно-спусковий механізм 22, що вдаряє по бойку 28 і розбиває останнім капсуль патрона 19, що знаходиться в патроннику 29 Виконується постріл При цьому куля вилітає зі ствола, а порохові гази, викидаючись зі ствола 4 з великою швидкістю, за допомогою компенсаторів (позиція 42) перешкоджають підкиданню ствола 4 нагору (для підвищенні точності стрільби при стрільбі чергами) і зменшують реакцію віддачі за рахунок розкладання сил реакції Одночасно порохові гази впливають на гільзу, виштовхуючи и з патронника 29 Під ДІЄЮ СИЛ інерції затворна рама 7 переміщується в крайнє заднє положення При русі затворної рами 7 назад, гільза, що утримується викидачем ЗО, екстрактується через вікно 12, що виконано на кришці 9 ствольної коробки Досягши рівноважного положення, коли сила впливу порохових газів на затворну раму 7 буде дорівнювати силі затягування зворотно-бойової пружини 27, затворна рама 7 зупиниться, а потім, під дією пружини 27 почне переміщатися вперед (по направляючому стержню 25, що проходить усередині подовжнього каналу 43), витягаючи черговий патрон 19 з магазина 18 і досилаючи його в патронник 29 Наступні операції аналогічні вищеописаним Після використання всіх патронів 19 з передньої секції магазина 18 можливі наступні операції перестановка правого магазина 18 так, щоб заповнена патронами 19 секція знаходилася в передньому положенні з подальшим взведенням 12 11 58405 вручну затворної рами 7, досиланням патрона 19 у ночас з цим викидач 21 магазинів виштовхує ВІДпатронник 29 і продовженням стрільби тільки з ПОВІДНИЙ магазин 18 з горловини 17 правого ствола 4, Наступні операції по веденню вогню аналогічні взведення вручну лівої затворної рами 7 (дана вищеописаним з моменту досилання патрона 19 у операція може виконуватися на будь-якому етапі) патронник 9 у положення пострілу і ведення стрільби або з Підвищення ефективності застосування пістодвох стволів 4 одночасно, або тільки з лівого стволета-кулемета для прихованого носіння, який зала 4 (при порожньому правому магазині 18) являється, у порівнянні з прототипом, досягається тим, що дозволяє зменшити час на приведення Операції по веденню стрільби з правого і лівопістолета-кулемета в боєготовий стан за час, що го стволів 4 здійснюються при відповідному полодорівнює 0,5 1,0 секунді, збільшити КІЛЬКІСТЬ НОженні механізму 20 переключення роботи стволів СИМОГО боєзапасу у декілька разів, збільшити У зазначених випадках стрільба може вестися або ЩІЛЬНІСТЬ вогню за рахунок ведення стрільби з тільки з правого чи з лівого стволів 4 окремо (зі двох стволів одночасно При цьому значно змензміною магазинів 18 після повного використання з шуються габарити зброї, що пропонується, і здійсних патронів 19), або з двох стволів 4 одночасно нюється можливість її прихованого носіння Ручне перезарядження зброї в зазначених випадках виконується шляхом ручного переміщення ДЖЕРЕЛА ІНФОРМАЦІЇ затворної рами 7 у крайнє заднє положення за 1 Заявка ЕПВ №0416642, кл F 41 А 9/36, допомогою впливу на рукоятку перезарядження 8 1991р - аналог кожної з затворних рам 7, що знаходяться в прорізі 2 Наставление по стрелковому делу 7,62-мм 11 поглиблення 10 на кришці 9 ствольної коробки автомат Калашникова (ДК), Военное издат МО Зміна магазинів 18 (чи їхня перестановка) виконуСоюза ССР, М , 1957р , crop 5, мал 2 - аналог ється шляхом впливу пальцем руки на засувку 41, 3 Газета "Комсомольская правда", №223 при цьому засувка 41, виходячи з зачеплення з (21233) від 05 12 1995р стор 7, - прототип зазначеним магазином 18, звільняє останній Вод S f 5 38 Z в fZ S Ю Н 39 $Z 3$ 4t> Z Ю 25 2B 32 36 35 Фіг. 4 20 £S ЗІ І* 3$ 15 58405 ФІГ. Комп'ютерна верстка Т Чепелєва 7 Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
