Спосіб маскування відеоінформації

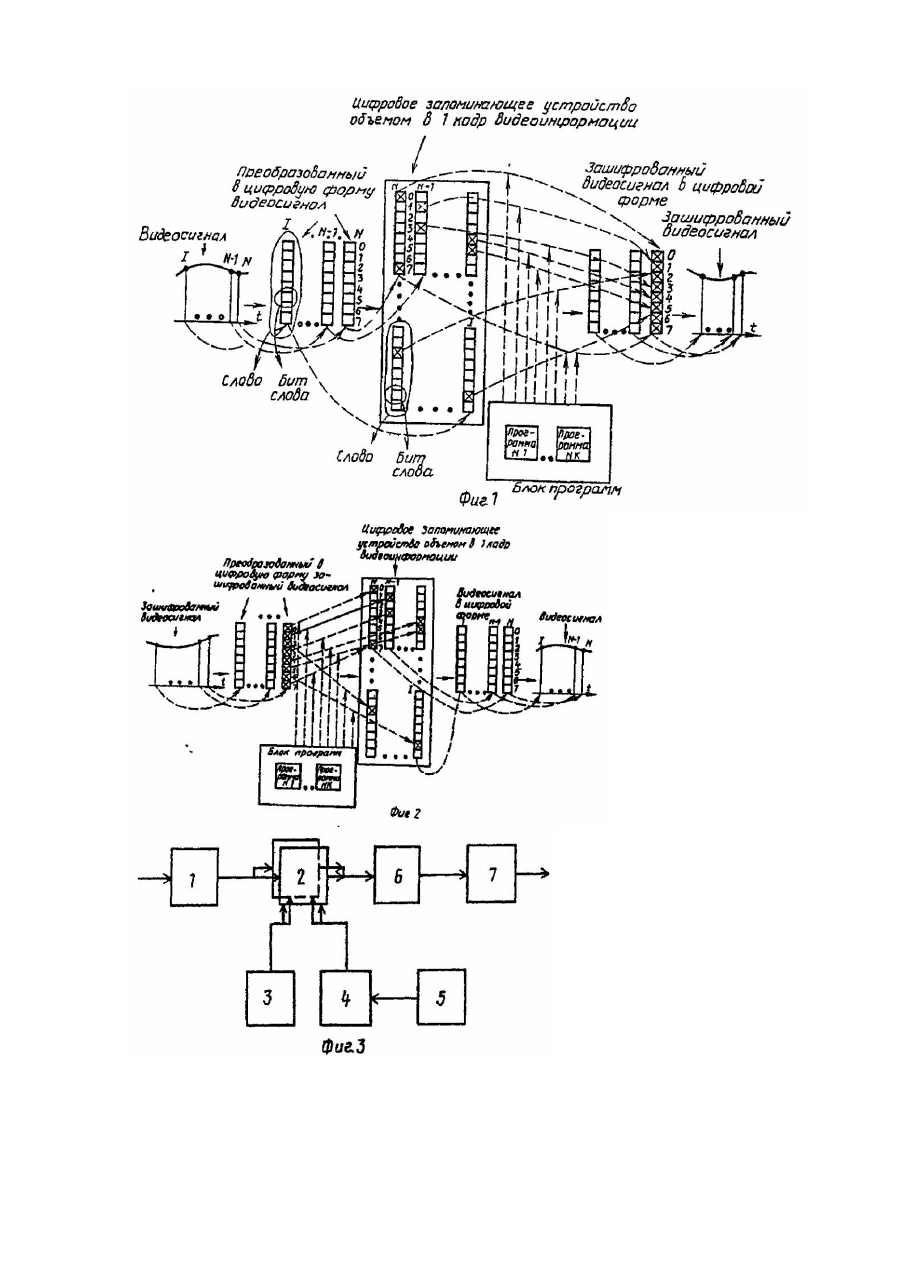

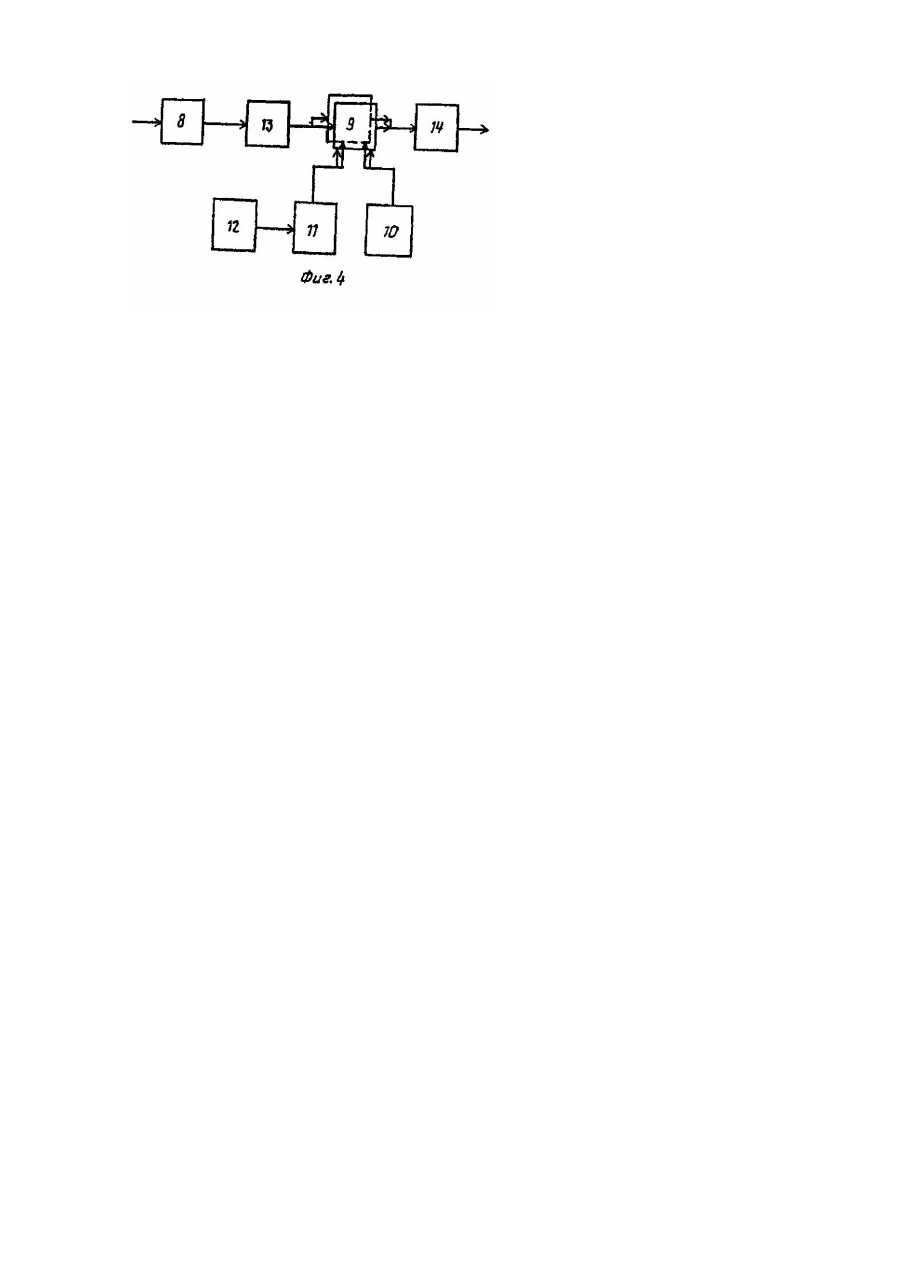

Изобретение относится к промышленности средств связи и, в частности, к устройствам ши фровки и дешифровки видеоинформации. Целью изобретения является повышение степени маскирования. На фиг.1 представлена схема операций, производимых над видеосигналом при шифровке на передаче; на фиг.2 - схема операций, производимых над видеосигналом при дешифровке на приеме; на фиг.3 структурная электрическая схема устройства, реализующего способ маскирования видеоинформации на передаче (шифровка видеоинформации); на фиг.4 - стр уктурная электрическая схема устройства, реализующего способ маскирование видеоинформации на приеме (дешифровка видеоинформации). Устройство, реализующее способ маскирования видеоинформации на передаче (см. фиг.3), содержит аналого-цифровой преобразователь (АЦП) 1, блок памяти 2, состоящий из двух страниц объемом памяти на кадр каждая, блок пословной адресации 3, блок побитной адресации 4, блок программ 5, преобразователь 6 последовательного кода в параллельный и цифроаналоговый преобразователь (ЦАП) 7. Устройство, реализующее способ. маскирования видеоинформации на приеме (см. фиг.4), содержит АЦП 8 блок памяти 9 из двух страниц объемом памяти на кадр каждая, блок пословной адресации 10, блок побитной адресации 11, блок программ 12, преобразователь 13 параллельного кода в последовательный и ЦАП 14. Способ осуществляется следующим образом. Поступающая для шифровки видеоинформация разбивается на "части" в процессе преобразования ее в АЦП 1 в ци фровой параллельный код (дискретизация во времени и квантование по уровню). Поэтому мельчайшей частью разбиения видеосигнала является квант дискрета (или бит кодового слова). Этот код записывают в одну из страниц блока памяти 2 с помощью блока пословной адресации 3 пословно (фиг.1 и 3). Блок памяти состоит из двух страниц объемом в один кадр каждая, в которые поочередно осуществляется запись и считывание. В страницу блока памяти 2 записывается видеоинформация объемом в один кадр в цифровом виде. Физически перегруппировка происходит между битами соответствующи х разрядов кодовых слов в пределах целого кадра или, если перейти к видеосигналу между соответствующими квантами различных дискретов кадра. Это осуществляется посредством считывания цифрового кода с другой страницы блока памяти 2 блоком побитной адресации 4 в последовательности, задаваемой одной из программ блока 5 программ (фиг.1, 3). Последовательность перегруппировки, задаваемая программой, на фиг.1 показана пунктирными линиями, идущими от блока программ 5. Программа представляет собой неупорядоченную последовательность всех адресов бит информации блока памяти 2. По этим адресам из блока памяти 2 извлекаются биты (в процессе шифровки) и записываются в блок памяти 9 (в процессе дешифровки). Таким образом, последовательность бит, извлекаемая из блока памяти 2 при шифровке, отличается от нормальной и будет изменена в соответствии с заданной программой. Образованным таким образом последовательный код преобразуется в параллельный код. При этом должна сохраняться разрядность бит кодовых слов. ЦАП преобразует этот код в аналоговую форму и выводит зашифрованную информацию из устройства ши фровки (фиг.3). Процесс дешифровки обратен шифровке: Поступающая для дешифровки видеоинформация (фиг.2.4) в аналоговой форме преобразуется в АЦП 8 в цифровой параллельный код, который с помощью преобразователя 13 преобразуется в цифровой последовательный код. Дешифровка видеоинформации осуществляется в процессе записи этой последовательности бит с помощью блока побитной адресации 11 в одну из страниц блока памяти 9 в последовательности, задаваемой одной из программ блока программ 12. Блок памяти 9 имеет построение, аналогичное построению блока памяти 2. Последовательность перегруппировки, задаваемая программой, на фиг.2 показана пунктирными линиями, идущими от блока программы 12. Очевидно, что для того, чтобы дешифрировать видеоинформацию, нужна такая программа, какая была использована при шифровке. Это необходимо для того, чтобы "расставить биты на прежние свои места" (адреса) в странице блока памяти, на которых они находились до шифровки (фиг.1, 2). Считывание информации из другой страницы блока памяти 9 осуществляется пословно блоком пословной адресации 10. Далее эта информация преобразуется в аналоговую форму ЦАП 14 и выводится из устройства дешифровки. На фиг.1, 2 цифрами от 0 до 7 обозначено сохранение разрядности бит кодового слова видеоинформации в процессе ее шифровки и дешифровки, В каждом конкретном случае применения способа маскирования видеоинформации число разрядов кодового слова определяется исходя из допускаемой погрешности квантования видеоинформации и степени ее шифровки. Очевидно, что чем меньше погрешность квантования и выше степень шифровки, тем больше число разрядов в кодовом слове. Целесообразно использовать 8 разрядные кодовые слова. При этом обеспечивается достаточно высокая степень шифровки видеоинформации и малая погрешность квантования (±0,44%), что не воспринимается визуально. Программы могут быть самыми разнообразными. Они представляют собой определенный неупорядоченный набор всех адресов разрядных бит видеоинформации кадра, находящейся на странице блока памяти (определенный набор цифр, записанных в двоичном коде, например, в ПЗУ). Программы составляются с использованием теории случайных чисел, при этом обязательным условием является сохранение разрядности бит кодовых слов (фиг.1, 2), Би ты перегруппировываются в пределах одного кадра, но в своей разрядности побитно, поразрядно. Для повышения степени маскирования используется набор программ для возможного их чередования. Способ, обладая высокой степенью засекречивания, не вносит искажений в видеосигнал и прост в аппаратной реализации за счет преобразования в цифровую форму.
