Машина флотаційна
Номер патенту: 58790
Опубліковано: 26.04.2011
Автори: Тютярева Вікторія Володимирівна, Морозова Людмила Олександрівна, Спінєєв Володимир Анатолійович, Мавренко Генадій Анатолійович, Кочешков Борис Олексійович, Федосєєва Світлана Олегівна
Формула / Реферат
1. Машина флотаційна, що містить циліндричну камеру, аераційний блок з імпелером та статором з лопатками, пристосування для подачі вихідної суспензії і вивантаження продуктів збагачення та піногони, яка відрізняється тим, що циліндрична камера розділена плавно спряженими з лопатками статора перегородками, розділяючими її на завантажувальну, проточні та розвантажувальну секції, які, крім останньої по ходу руху пульпи, мають отвори з шиберами, при цьому в проточних секціях встановлено рециркуляційні патрубки, а пристосування для подачі вихідної суспензії, яке виконане у вигляді трубопроводу, та рециркуляційні патрубки мають сопла, які підведені в зону всмоктування імпелера.
2. Машина флотаційна за п. 1, яка відрізняється тим, що сопла трубопроводу подачі вихідної суспензії та рециркуляційних патрубків встановлені з можливістю регулювання зазорів між ними та лопатями імпелера.
Текст

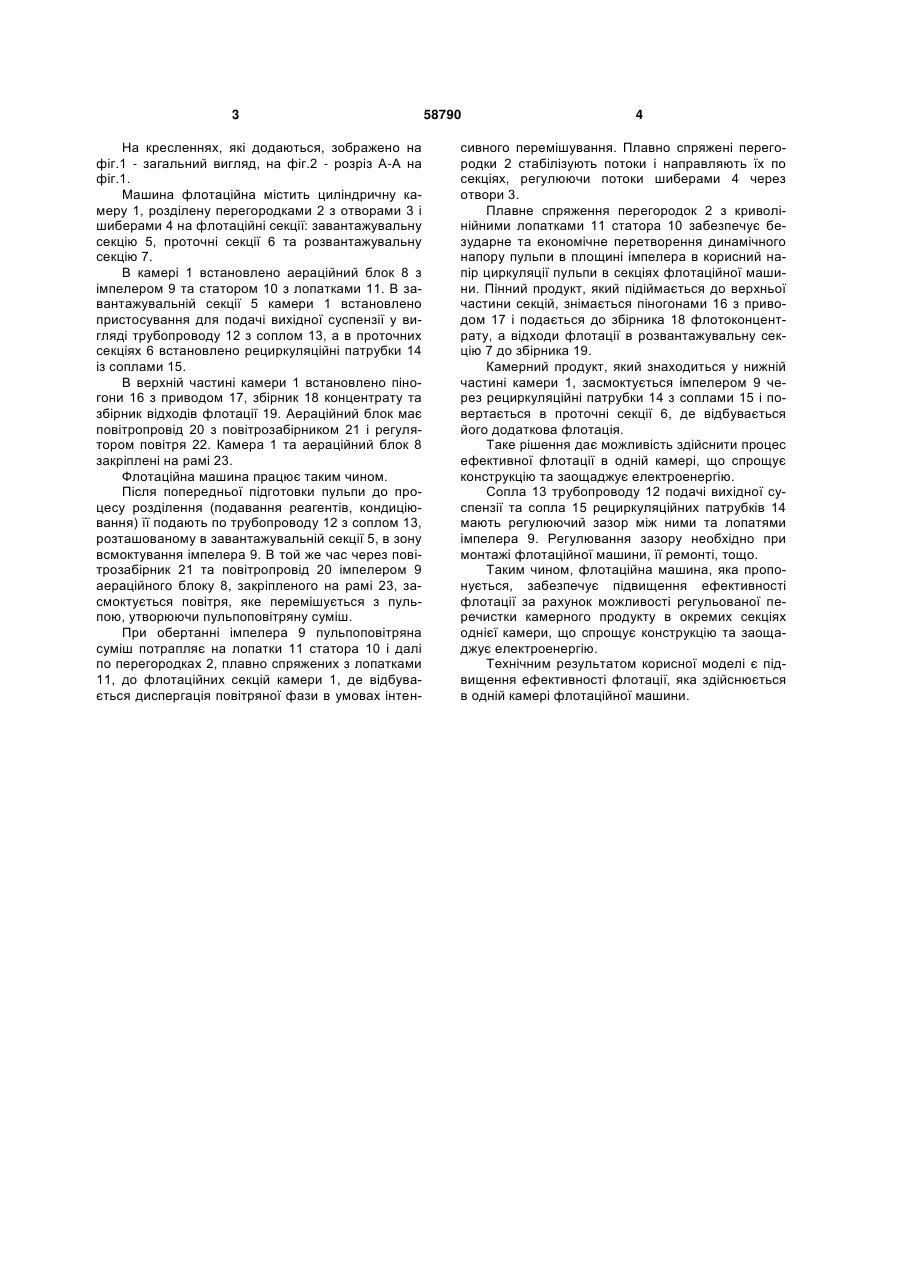

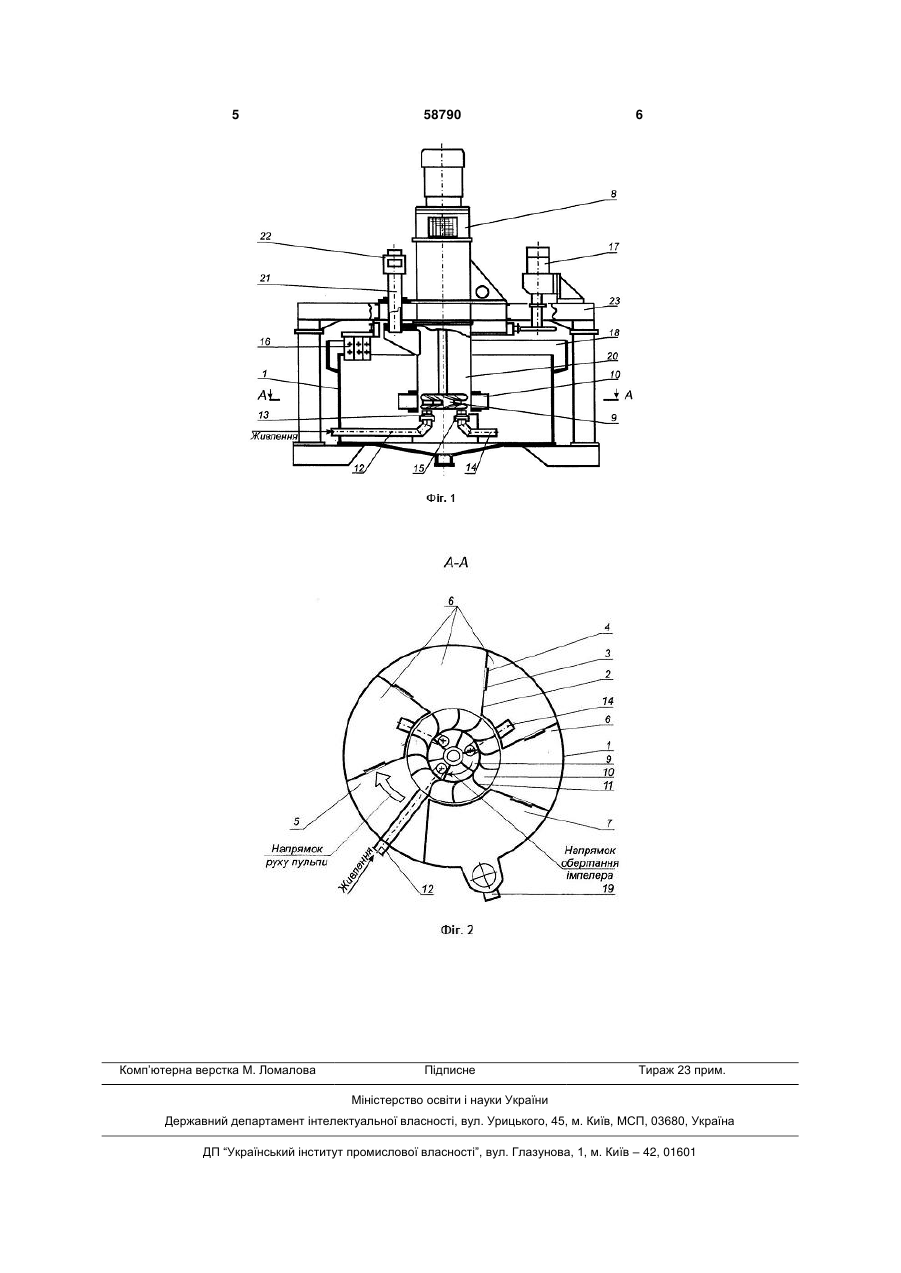

1. Машина флотаційна, що містить циліндричну камеру, аераційний блок з імпелером та статором з лопатками, пристосування для подачі вихід 3 На кресленнях, які додаються, зображено на фіг.1 - загальний вигляд, на фіг.2 - розріз А-А на фіг.1. Машина флотаційна містить циліндричну камеру 1, розділену перегородками 2 з отворами 3 і шиберами 4 на флотаційні секції: завантажувальну секцію 5, проточні секції 6 та розвантажувальну секцію 7. В камері 1 встановлено аераційний блок 8 з імпелером 9 та статором 10 з лопатками 11. В завантажувальній секції 5 камери 1 встановлено пристосування для подачі вихідної суспензії у вигляді трубопроводу 12 з соплом 13, а в проточних секціях 6 встановлено рециркуляційні патрубки 14 із соплами 15. В верхній частині камери 1 встановлено піногони 16 з приводом 17, збірник 18 концентрату та збірник відходів флотації 19. Аераційний блок має повітропровід 20 з повітрозабірником 21 і регулятором повітря 22. Камера 1 та аераційний блок 8 закріплені на рамі 23. Флотаційна машина працює таким чином. Після попередньої підготовки пульпи до процесу розділення (подавання реагентів, кондиціювання) її подають по трубопроводу 12 з соплом 13, розташованому в завантажувальній секції 5, в зону всмоктування імпелера 9. В той же час через повітрозабірник 21 та повітропровід 20 імпелером 9 аераційного блоку 8, закріпленого на рамі 23, засмоктується повітря, яке перемішується з пульпою, утворюючи пульпоповітряну суміш. При обертанні імпелера 9 пульпоповітряна суміш потрапляє на лопатки 11 статора 10 і далі по перегородках 2, плавно спряжених з лопатками 11, до флотаційних секцій камери 1, де відбувається диспергація повітряної фази в умовах інтен 58790 4 сивного перемішування. Плавно спряжені перегородки 2 стабілізують потоки і направляють їх по секціях, регулюючи потоки шиберами 4 через отвори 3. Плавне спряження перегородок 2 з криволінійними лопатками 11 статора 10 забезпечує безударне та економічне перетворення динамічного напору пульпи в площині імпелера в корисний напір циркуляції пульпи в секціях флотаційної машини. Пінний продукт, який підіймається до верхньої частини секцій, знімається піногонами 16 з приводом 17 і подається до збірника 18 флотоконцентрату, а відходи флотації в розвантажувальну секцію 7 до збірника 19. Камерний продукт, який знаходиться у нижній частині камери 1, засмоктується імпелером 9 через рециркуляційні патрубки 14 з соплами 15 і повертається в проточні секції 6, де відбувається його додаткова флотація. Таке рішення дає можливість здійснити процес ефективної флотації в одній камері, що спрощує конструкцію та заощаджує електроенергію. Сопла 13 трубопроводу 12 подачі вихідної суспензії та сопла 15 рециркуляційних патрубків 14 мають регулюючий зазор між ними та лопатями імпелера 9. Регулювання зазору необхідно при монтажі флотаційної машини, її ремонті, тощо. Таким чином, флотаційна машина, яка пропонується, забезпечує підвищення ефективності флотації за рахунок можливості регульованої перечистки камерного продукту в окремих секціях однієї камери, що спрощує конструкцію та заощаджує електроенергію. Технічним результатом корисної моделі є підвищення ефективності флотації, яка здійснюється в одній камері флотаційної машини. 5 Комп’ютерна верстка М. Ломалова 58790 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlotation machine
Автори англійськоюMavrenko Henadii Anatoliiovych, Kocheshkov Borys Oleksiiovych, Spinieiev Volodymyr Anatoliiovych, Morozova Liudmyla Oleksandrivna, Tiutiareva Viktoria Volodymyrivna, Fedosieieva Svitlana Olehivna
Назва патенту російськоюМашина флотационная
Автори російськоюМавренко Геннадий Анатольевич, Кочешков Борис Алексеевич, Спинеев Владимир Анатольевич, Морозова Людмила Александровна, Тютярева Виктория Владимировна, Федосеева Светлана Олеговна
МПК / Мітки
Мітки: флотаційна, машина
