Номер патенту: 38811

Опубліковано: 15.05.2001

Автор: Свірідов Володимир Степанович

Завантажити PDF файл.

Текст

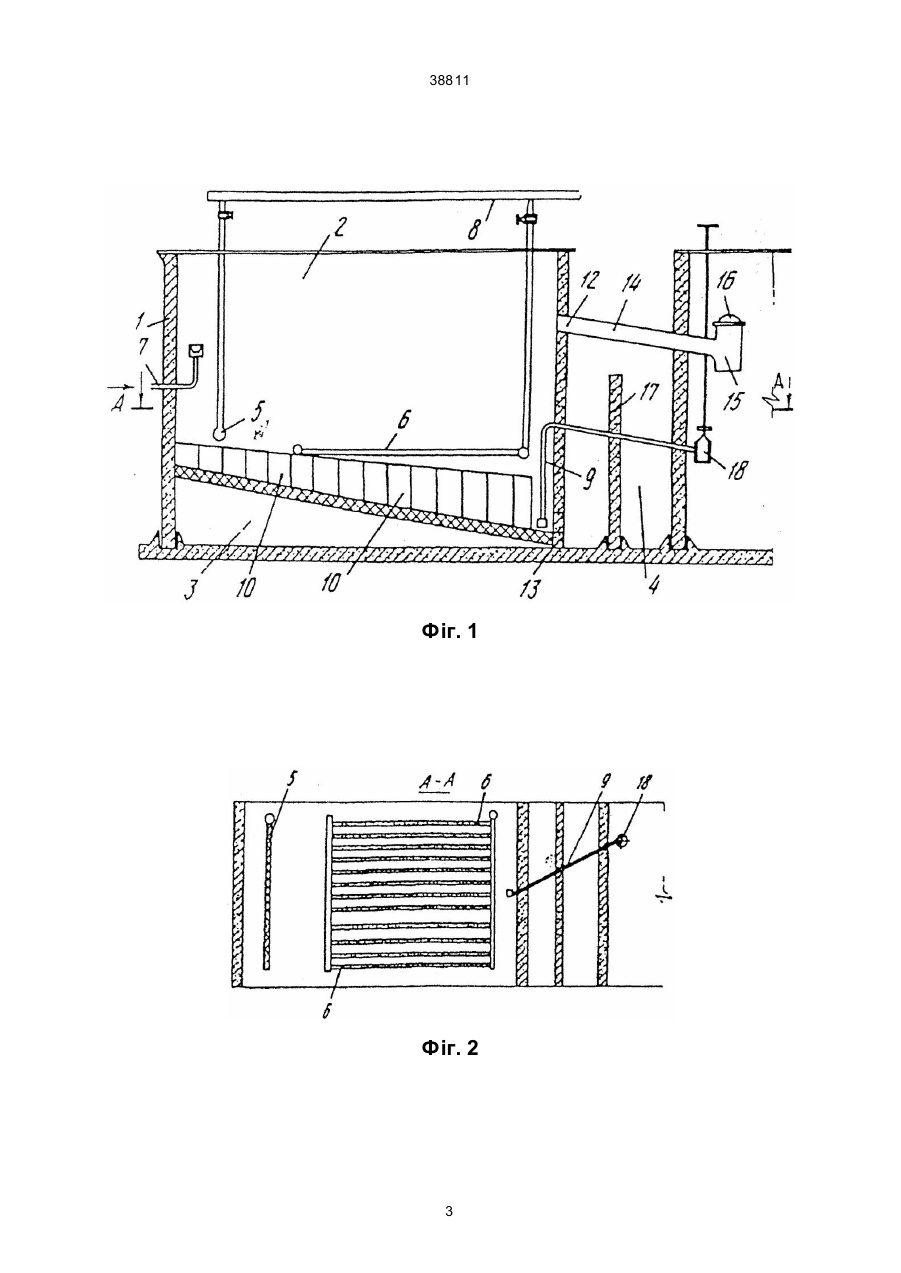

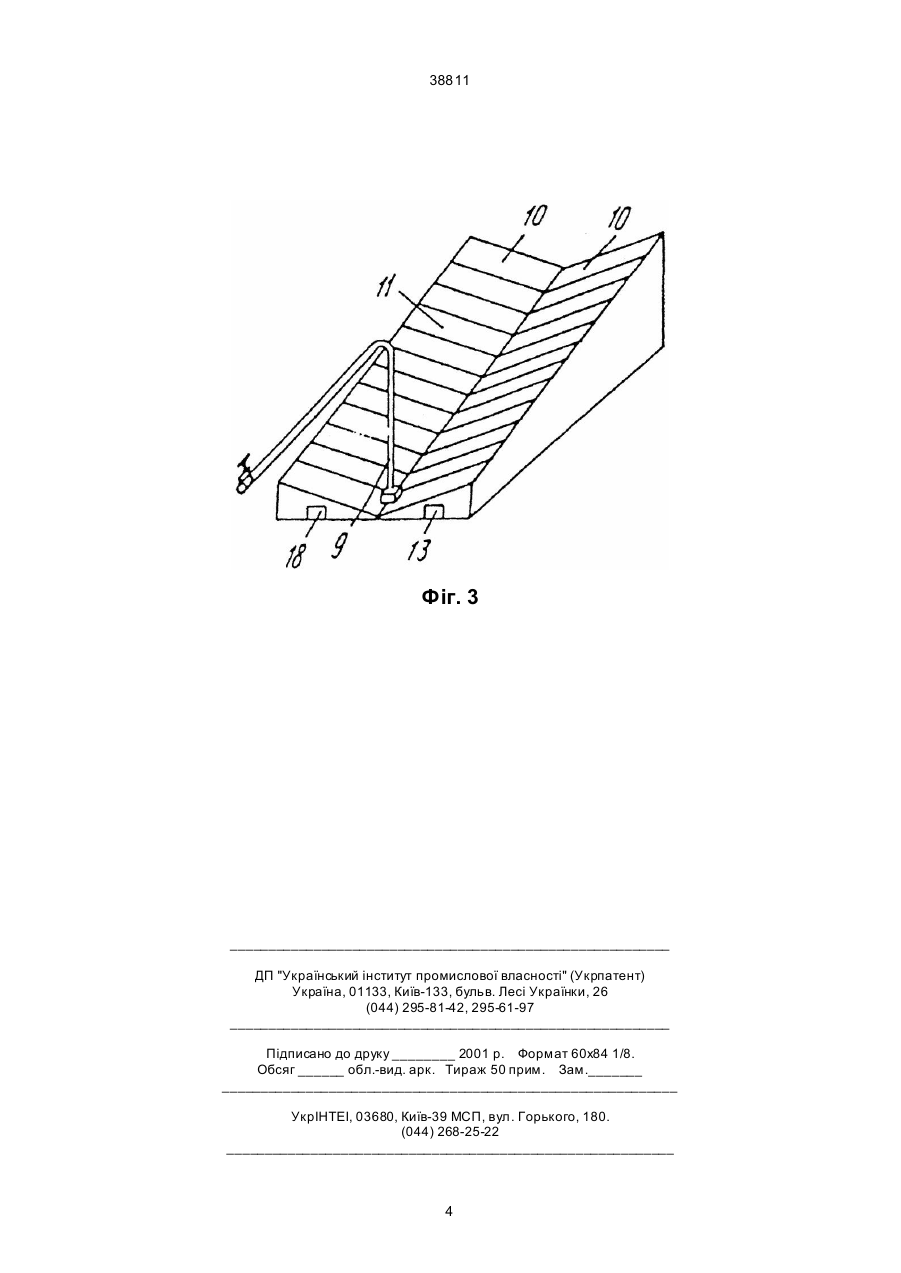

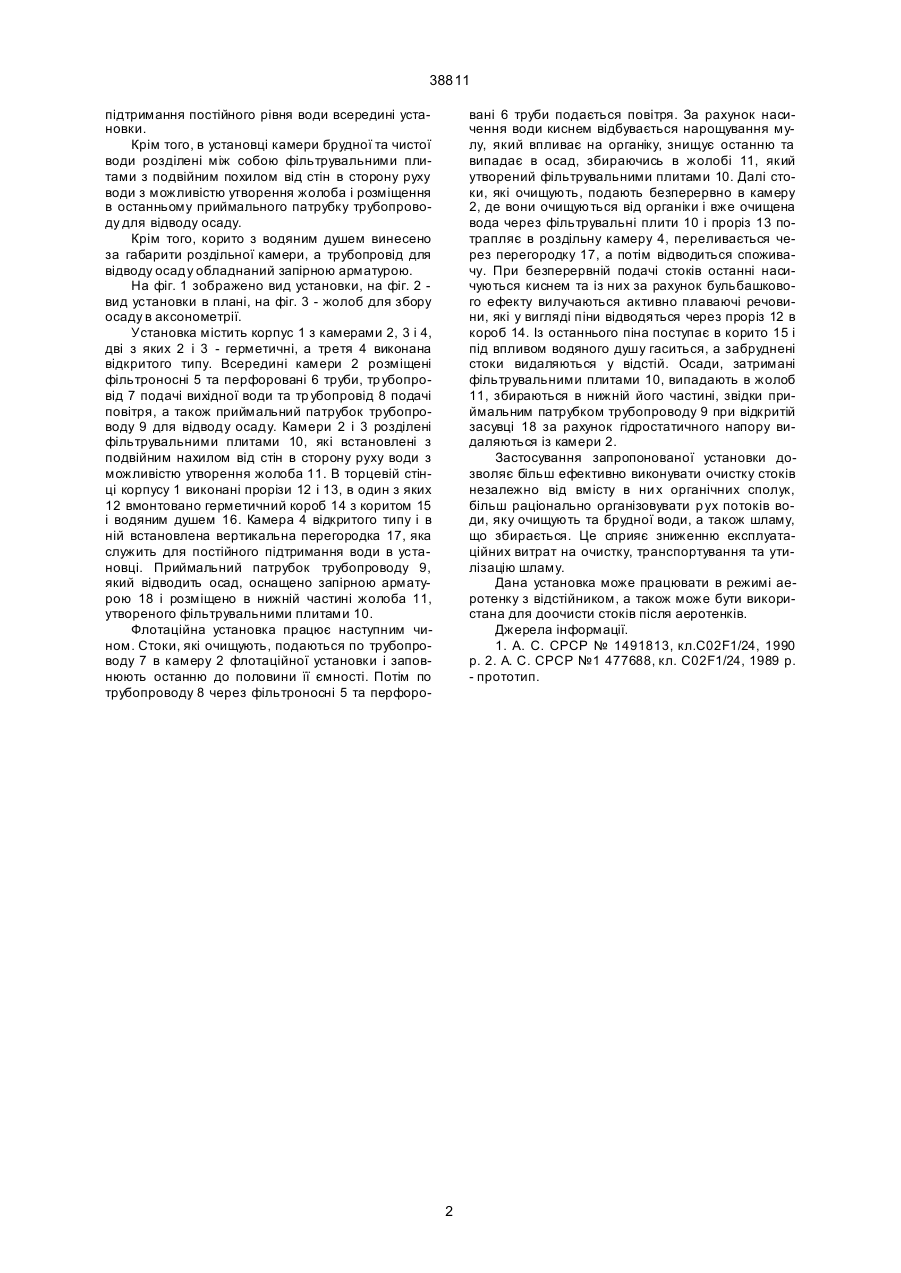

1. Флотаційна установка, яка включає корпус з камерами, всередині яких розміщені фільтросні та перфоровані труби, короб видалення піни, похилі роздільні елементи, системи подачі вихідної та очищеної води, а також трубопроводи подачі повітря і відводу осаду, яка відрізняється тим, що в її корпусі утворено щонайменше три камери, дві з яких герметичні і являють собою камери брудної та чистої води, а третя - роздільного відкритого типу, причому в передній стінці корпусу виконані прорізи, в один з яких вмонтовано герметичний короб з коритом та водяним душем для відводу і 38811 підтримання постійного рівня води всередині установки. Крім того, в установці камери брудної та чистої води розділені між собою фільтрувальними плитами з подвійним похилом від стін в сторону руху води з можливістю утворення жолоба і розміщення в останньому приймального патрубку трубопроводу для відводу осаду. Крім того, корито з водяним душем винесено за габарити роздільної камери, а трубопровід для відводу осаду обладнаний запірною арматурою. На фіг. 1 зображено вид установки, на фіг. 2 вид установки в плані, на фіг. 3 - жолоб для збору осаду в аксонометрії. Установка містить корпус 1 з камерами 2, 3 і 4, дві з яких 2 і 3 - герметичні, а третя 4 виконана відкритого типу. Всередині камери 2 розміщені фільтроносні 5 та перфоровані 6 труби, тр убопровід 7 подачі вихідної води та тр убопровід 8 подачі повітря, а також приймальний патрубок трубопроводу 9 для відводу осаду. Камери 2 і 3 розділені фільтрувальними плитами 10, які встановлені з подвійним нахилом від стін в сторону руху води з можливістю утворення жолоба 11. В торцевій стінці корпусу 1 виконані прорізи 12 і 13, в один з яких 12 вмонтовано герметичний короб 14 з коритом 15 і водяним душем 16. Камера 4 відкритого типу і в ній встановлена вертикальна перегородка 17, яка служить для постійного підтримання води в установці. Приймальний патрубок трубопроводу 9, який відводить осад, оснащено запірною арматурою 18 і розміщено в нижній частині жолоба 11, утвореного фільтрувальними плитами 10. Флотаційна установка працює наступним чином. Стоки, які очищують, подаються по трубопроводу 7 в камеру 2 флотаційної установки і заповнюють останню до половини її ємності. Потім по трубопроводу 8 через фільтроносні 5 та перфоро вані 6 труби подається повітря. За рахунок насичення води киснем відбувається нарощування мулу, який впливає на органіку, знищує останню та випадає в осад, збираючись в жолобі 11, який утворений фільтрувальними плитами 10. Далі стоки, які очищують, подають безперервно в камеру 2, де вони очищуються від органіки і вже очищена вода через фільтрувальні плити 10 і проріз 13 потрапляє в роздільну камеру 4, переливається через перегородку 17, а потім відводиться споживачу. При безперервній подачі стоків останні насичуються киснем та із них за рахунок бульбашкового ефекту вилучаються активно плаваючі речовини, які у вигляді піни відводяться через проріз 12 в короб 14. Із останнього піна поступає в корито 15 і під впливом водяного душу гаситься, а забруднені стоки видаляються у відстій. Осади, затримані фільтрувальними плитами 10, випадають в жолоб 11, збираються в нижній його частині, звідки приймальним патрубком трубопроводу 9 при відкритій засувці 18 за рахунок гідростатичного напору видаляються із камери 2. Застосування запропонованої установки дозволяє більш ефективно виконувати очистку стоків незалежно від вмісту в ни х органічних сполук, більш раціонально організовувати р ух потоків води, яку очищують та брудної води, а також шламу, що збирається. Це сприяє зниженню експлуатаційних витрат на очистку, транспортування та утилізацію шламу. Дана установка може працювати в режимі аеротенку з відстійником, а також може бути використана для доочисти стоків після аеротенків. Джерела інформації. 1. А. С. СРСР № 1491813, кл.С02F1/24, 1990 р. 2. А. С. СРСР №1 477688, кл. С02F1/24, 1989 р. - прототип. 2 38811 Фіг. 1 Фіг. 2 3 38811 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4

Дивитися

Додаткова інформація

Назва патенту англійською

Flotation installation

Автори англійською

Sviridov Volodymyr Stepanovych

Назва патенту російською

Флотационная установка

Автори російською

Свиридов Владимир Степанович

МПК / Мітки

МПК: C02F 1/24

Мітки: установка, флотаційна
