Центрифуга безперервної дії

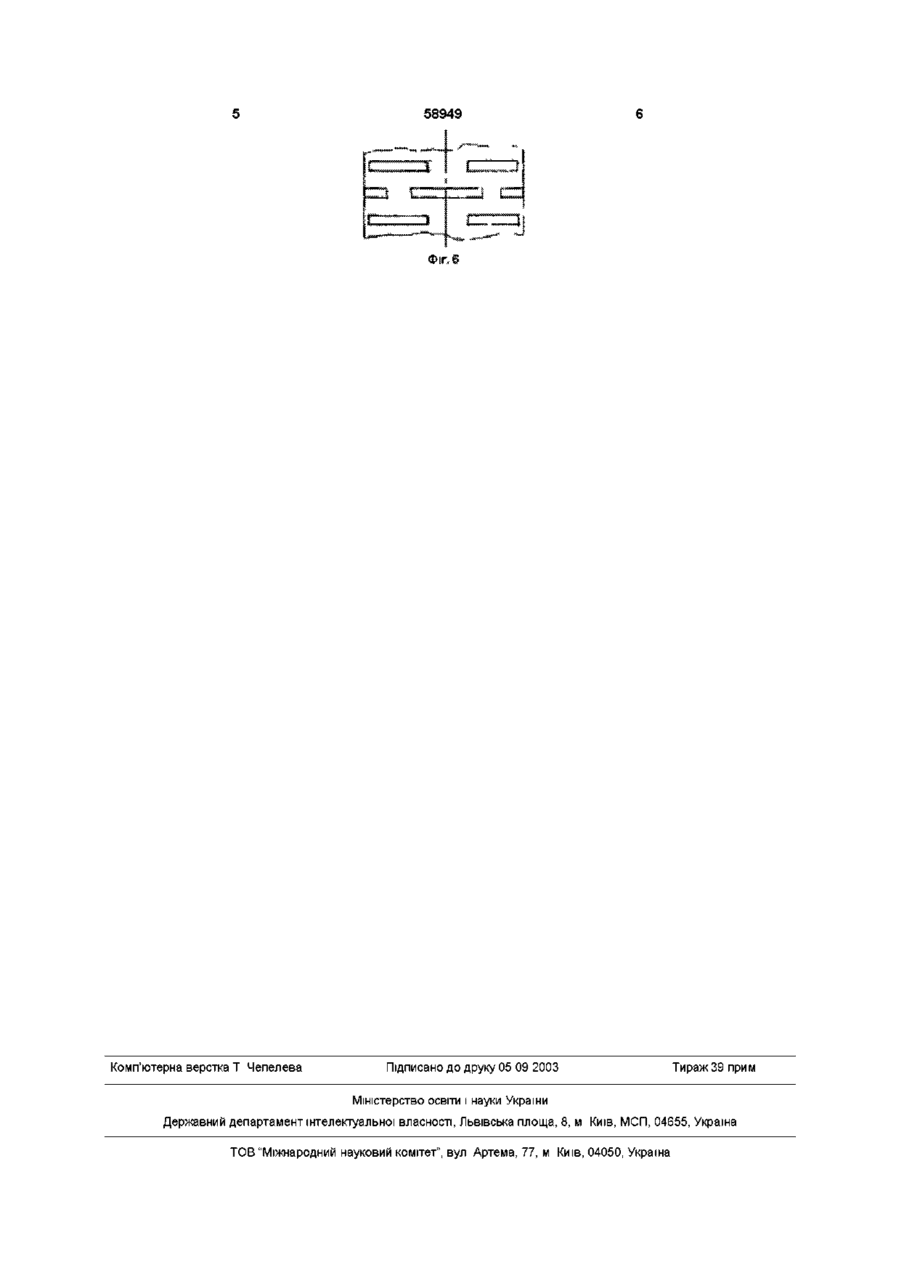

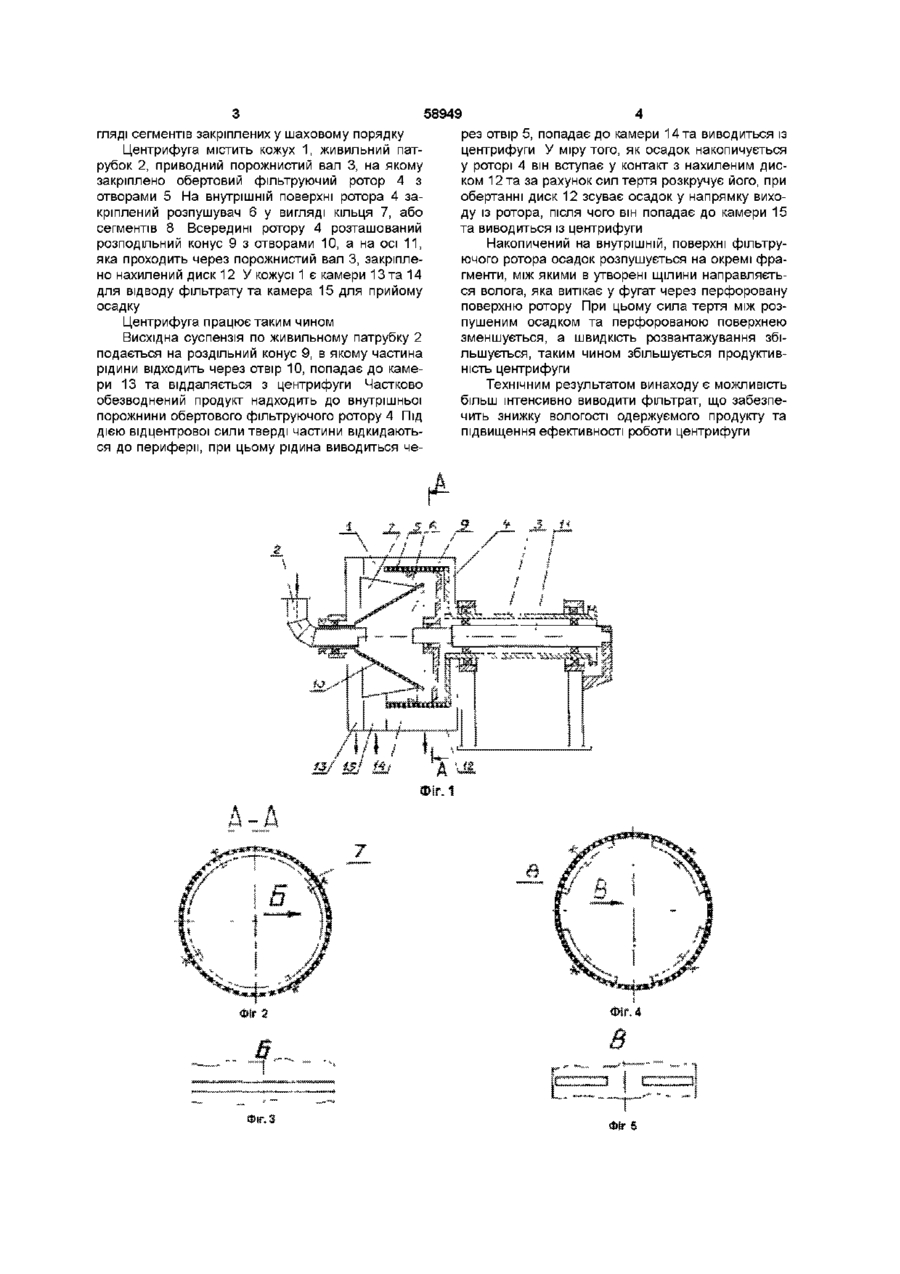

1 Центрифуга безперервної дії, яка містить встановлений у кожусі на привідному порожнистому валу фільтруючий ротор, розташований у ньо му перфорований розподільний конус, нахилений диск, який встановлено з можливістю обертання на осі, яка проходить через порожнистий вал ротора, та живильний патрубок, яка відрізняється тим, що на внутрішній поверхні фільтрувального ротора коаксіально встановлено розпушувач 2 Центрифуга по п 1, яка відрізняється тим, що розпушувач виконано у вигляді кільця 3 Центрифуга по п 1, яка відрізняється тим, що розпушувач виконано у вигляді сегментів, які встановлені в один ряд 4 Центрифуга по п 1, яка відрізняється тим, що розпушувач виконано у вигляді сегментів, закріплених у шаховому порядку Винахід стосується устаткування для розділення рідких неоднорідних систем за допомогою центробіжних сил і може бути використаним у вугільній, ХІМІЧНІЙ, харчовій та інших галузях промисловості ВІДОМІ фільтруючі центрифуги з пульсуючим вивантаженням, які описано у книзі "Современные промышленные центрифуги" автор В И Соколов, "Машиностроение" М, 1967 Основними вузлами відомих центрифуг є кожух, завантажувальна воронка, ротор, головний вал, пристосування для вивантаження Недоліком відомих центрифуг є підвищена вологість осадку та низька продуктивність За прототип винаходу прийнято "Центрифуга непрерывного действия" по ас №1750736 кл В04ВЗ/00 Центрифуга містить змонтований на приводному валі фільтруючий ротор, розташований в середині нього перфорований розподільний конус нахилений диск, який встановлено з можливістю обертання на осі коаксіально валу ротора, при цьому кут між геометричною віссю обертання диску та віссю ротора складає 0,5-5°, а розподільний конус має автономний привід Недоліком прототипу є низька продуктивність центрифуги та підвищена вологість осадку Це пояснюється тим, що осадок у роторі ущільнюється настільки, що перешкоджає зайвій волозі проникнути до перфорованої поверхні вийти до філь трату Крім цього, підвищена ЩІЛЬНІСТЬ осадку підвищує силу тертя та знижує швидкість його розвантаження В основу винаходу покладено задачу створення центрифуги безперервної дм, у якій за рахунок забезпечення внутрішньої поверхні ротору розпушувачем зменшується вологість осадку та підвищується ефективність роботи центрифуги Поставлена задача вирішується таким чином, що у центрифузі безперервної дії, яка містить встановлений у кожусі на приводному порожнистому валі фільтруючий ротор, розташований у ньому перфорований розподільний конус, нахилений диск, який встановлено з можливістю обертання на осі, яка проходить через порожнистий вал ротору та живильний патрубок, стосовно винаходу на внутрішній поверхні фільтруючого ротору коаксіально встановлено розпушувач, який виконано у вигляді кільця або сегментів, встановлених у один ряд, або у шаховому порядку На кресленнях зображено на фіг 1 - загальний вид центрифуги на фіг 2 - переріз А-А на фіг 1 по розпушувачу на фіг 3 - вид Б на фіг 2 на фіг 4 - варіант виконання розпушувача у вигляді сегментів які закріплені в один ряд на фіг 5 - вид В на фіг 4 на фіг 6 - варіант виконання розпушувача у ви 00 ю 58949 гляді сегментів закріплених у шаховому порядку Центрифуга містить кожух 1, живильний патрубок 2, приводний порожнистий вал 3, на якому закріплено обертовий фільтруючий ротор 4 з отворами 5 На внутрішній поверхні ротора 4 закріплений розпушувач 6 у вигляді кільця 7, або сегментів 8 Всередині ротору 4 розташований розподільний конус 9 з отворами 10, а на осі 11, яка проходить через порожнистий вал 3, закріплено нахилений диск 12 У кожусі 1 є камери 13 та 14 для відводу фільтрату та камера 15 для прийому осадку Центрифуга працює таким чином Висхідна суспензія по живильному патрубку 2 подається на роздільний конус 9, в якому частина рідини відходить через отвір 10, попадає до камери 13 та віддаляється з центрифуги Частково обезводнений продукт надходить до внутрішньої порожнини обертового фільтруючого ротору 4 Під ДІЄЮ відцентрової сили тверді частини відкидаються до периферії, при цьому рідина виводиться че рез отвір 5, попадає до камери 14 та виводиться із центрифуги У міру того, як осадок накопичується у роторі 4 він вступає у контакт з нахиленим диском 12 та за рахунок сил тертя розкручує його, при обертанні диск 12 зсуває осадок у напрямку виходу із ротора, після чого він попадає до камери 15 та виводиться із центрифуги Накопичений на внутрішній, поверхні фільтруючого ротора осадок розпушується на окремі фрагменти, між якими в утворені щілининаправляється волога, яка витікає у фугат через перфоровану поверхню ротору При цьому сила тертя між розпушеним осадком та перфорованою поверхнею зменшується, а швидкість розвантажування збільшується, таким чином збільшується продуктивність центрифуги Технічним результатом винаходу є можливість більш інтенсивно виводити фільтрат, що забезпечить знижку вологості одержуємого продукту та підвищення ефективності роботи центрифуги ФІГ, 4 58949 Комп'ютерна верстка Т Чепелева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
