Спосіб комплексного геофізичного дослідження нафтогазової свердловини та пристрій для його здійснення

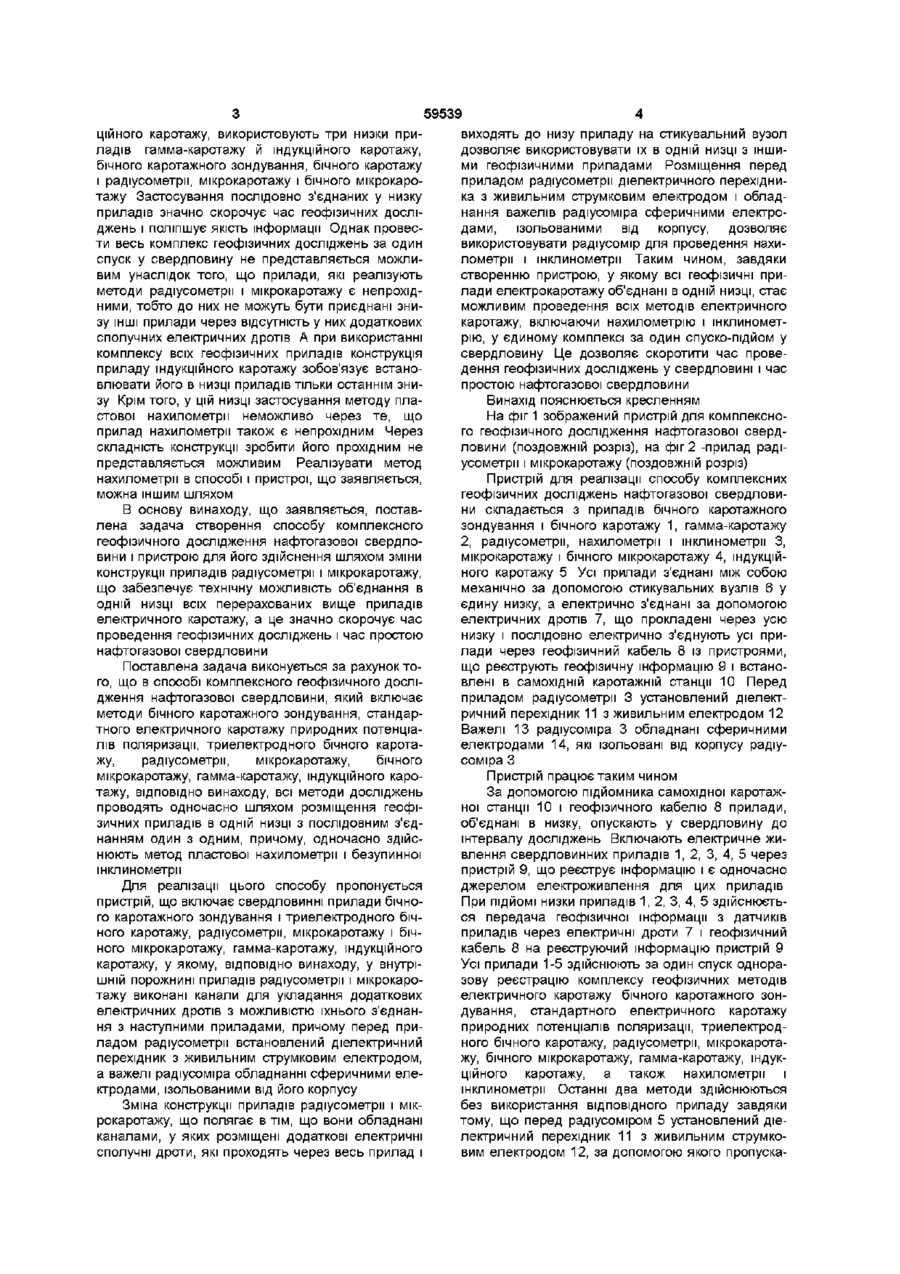

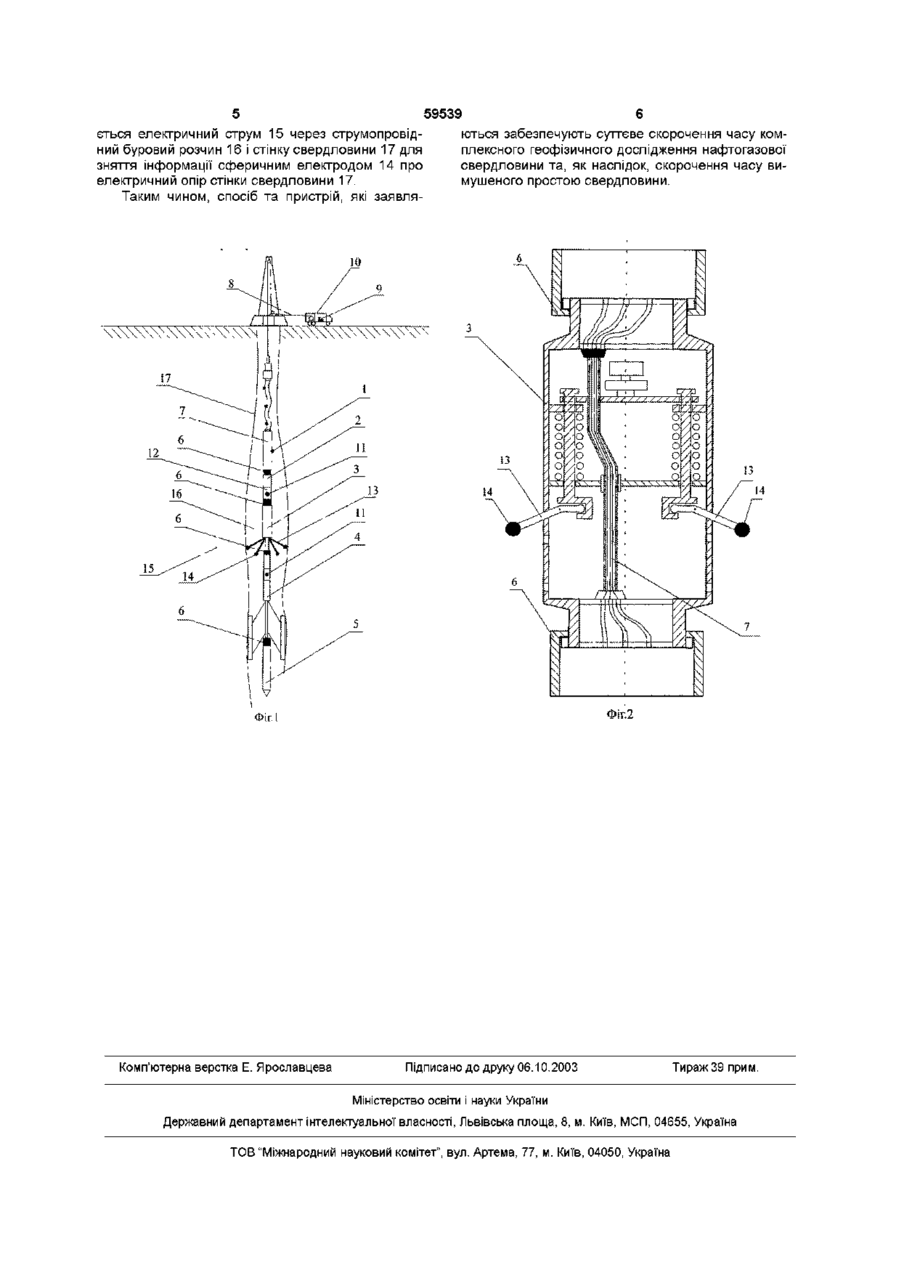

1 Спосіб комплексного геофізичного дослідження нафтогазової свердловини, що включає методи бічного каротажного зондування, стандартного електричного каротажу, природних потенціалів поляризації, триелектродного бічного каротажу, радіусометрм, мікрокаротажу, бічного мікрокаротажу, гамма-каротажу, індукційного каротажу, який відрізняється тим, що всі методи досліджень проводять одночасно шляхом розміщення геофізичних приладів в одній низці з послідовним з єднанням один з одним, причому, одночасно здійснюють метод пластової нахилометрм і безупинної інклинометрм 2 Пристрій для здійснення способу комплексного геофізичного дослідження нафтогазової свердловини, що включає свердловинні прилади бічного каротажного зондування і триелектродного бічного каротажу, радіусометрм, мікрокаротажу і бічного мікрокаротажу, гамма-каротажу, індукційного каротажу, який відрізняється тим, що у внутрішній порожнині приладів радіусометрм і мікрокаротажу виконані канали для укладання електричних дротів 3 можливістю їхнього з'єднання з наступними приладами, причому перед приладом радіусометрм встановлений діелектричний перехідник з живильним токовим електродом, а важелі приладу радіусометрм обладнані сферичними електродами, ізольованими від його корпусу Винахід відноситься до техніки геофізичних досліджень, зокрема до свердловинної апаратури, побудованої по модульному принципу Для геофізичних досліджень свердловин використовуються різні методи (наприклад, бічне каротажне зондування, бічний каротаж, мікрокаротаж і індукційний каротаж, нахилометрія свердловин і т д) і прилади, що здійснюють ці методи і працюють на різних фізичних принципах, наприклад прилади електричного каротажу і прилади ЛІНІЙНИХ вимірів діаметра і кривизни свердловини (Апаратура и оборудование для геофизических исследований нефтяных и газовых скважин Справочник «Недра», М , 1987, стр 37-150) Для одержання тієї чи іншої геофізичної інформації зі свердловини ВІДПОВІДНІ прилади опускають по черзі по одному в свердловину, проводять вимір і піднімають на поверхню Велику частину цих досліджень забирає час спуска і підйому приладів у свердловині (понад 80%), особливо в свердловинах глибиною понад 5тис м Цей час є непродуктивним і подовжує цикл дослідження свердловини, що приводить до м вимушеного простою, Крім того, тривалий період і в різний час одержана інформація приводить до того, що умови в свердловині змінюються, що приводить до перекручування реальної інформації, зареєстрованої різними методами Відомий спосіб і пристрій для проведення комплексних геофізичних досліджень нафтогазової свердловини, який включає об'єднання декількох геофізичних методів шляхом послідовного з'єднання ВІДПОВІДНИХ приладів в одній низці, може бути прийнятий як прототип для способу та пристрою, що заявляються (Техника и технология исследований нефтегазовых скважин НПЦ «Твер геофизика», Тверь, 1997, стр 2-5) Для виконання повного комплексу геофізичних досліджень свердловини, що включає методи бічного каротажного зондування, стандартного електричного каротажу природних потенціалів поляризації, триелектродного бічного каротажу, радіусометрм, мікрокаротажу, бічного мікрокаротажу, гамма-каротажу, індук со Ю ю 59539 цінного каротажу, використовують три низки приладів гамма-каротажу й індукційного каротажу, бічного каротажного зондування, бічного каротажу і радіусометрм, мікрокаротажу і бічного мікрокаротажу Застосування послідовно з'єднаних у низку приладів значно скорочує час геофізичних досліджень і поліпшує якість інформації Однак провести весь комплекс геофізичних досліджень за один спуск у свердловину не представляється можливим унаслідок того, що прилади, які реалізують методи радіусометрм і мікрокаротажу є непрохідними, тобто до них не можуть бути приєднані знизу ІНШІ прилади через відсутність у них додаткових сполучних електричних дротів А при використанні комплексу всіх геофізичних приладів конструкція приладу індукційного каротажу зобов'язує встановлювати його в низці приладів тільки останнім знизу Крім того, у цій низці застосування методу пластової нахилометри неможливо через те, що прилад нахилометрм також є непрохідним Через складність конструкції зробити його прохідним не представляється можливим Реалізувати метод нахилометри в способі і пристрої, що заявляється, можна іншим шляхом В основу винаходу, що заявляється, поставлена задача створення способу комплексного геофізичного дослідження нафтогазової свердловини і пристрою для його здійснення шляхом зміни конструкції приладів радіусометрм і мікрокаротажу, що забезпечує технічну можливість об'єднання в одній низці всіх перерахованих вище приладів електричного каротажу, а це значно скорочує час проведення геофізичних досліджень і час простою нафтогазової свердловини Поставлена задача виконується за рахунок того, що в способі комплексного геофізичного дослідження нафтогазової свердловини, який включає методи бічного каротажного зондування, стандартного електричного каротажу природних потенціалів поляризації, триелектродного бічного каротажу, радіусометрм, мікрокаротажу, бічного мікрокаротажу, гамма-каротажу, індукційного каротажу, ВІДПОВІДНО винаходу, всі методи досліджень проводять одночасно шляхом розміщення геофізичних приладів в одній низці з послідовним з'єднанням один з одним, причому, одночасно здійснюють метод пластової нахилометри і безупинної інклинометрм Для реалізації цього способу пропонується пристрій, що включає свердловинні прилади бічного каротажного зондування і триелектродного бічного каротажу, радіусометрм, мікрокаротажу і бічного мікрокаротажу, гамма-каротажу, індукційного каротажу, у якому, ВІДПОВІДНО винаходу, у внутрішній порожнині приладів радіусометрм і мікрокаротажу виконані канали для укладання додаткових електричних дротів з можливістю їхнього з'єднання з наступними приладами, причому перед приладом радіусометрм встановлений діелектричний перехідник з живильним струмковим електродом, а важелі радіусоміра обладнанні сферичними електродами, ізольованими від його корпусу Зміна конструкції приладів радіусометрм і мікрокаротажу, що полягає в тім, що вони обладнані каналами, у яких розміщені додаткові електричні сполучні дроти, які проходять через весь прилад і виходять до низу приладу на стикувальний вузол дозволяє використовувати їх в одній низці з іншими геофізичними приладами Розміщення перед приладом радіусометрм діелектричного перехідника з живильним струмковим електродом і обладнання важелів радіусоміра сферичними електродами, ізольованими від корпусу, дозволяє використовувати радіусомір для проведення нахилометрм і інклинометрм Таким чином, завдяки створенню пристрою, у якому всі геофізичні прилади електрокаротажу об'єднані в одній низці, стає можливим проведення всіх методів електричного каротажу, включаючи нахилометрію і інклинометрію, у єдиному комплексі за один спуско-підйом у свердловину Це дозволяє скоротити час проведення геофізичних досліджень у свердловині і час простою нафтогазової свердловини Винахід пояснюється кресленням На фіг 1 зображений пристрій для комплексного геофізичного дослідження нафтогазової свердловини (поздовжній розріз), на фіг 2 -прилад радіусометрм і мікрокаротажу (поздовжній розріз) Пристрій для реалізації способу комплексних геофізичних досліджень нафтогазової свердловини складається з приладів бічного каротажного зондування і бічного каротажу 1, гамма-каротажу 2, радіусометрм, нахилометрп і інклинометрм З, мікрокаротажу і бічного мікрокаротажу 4, індукційного каротажу 5 Усі прилади з'єднані між собою механічно за допомогою стикувальних вузлів 6 у єдину низку, а електрично з'єднані за допомогою електричних дротів 7, що прокладені через усю низку і послідовно електрично з'єднують усі прилади через геофізичний кабель 8 із пристроями, що реєструють геофізичну інформацію 9 і встановлені в самохідній каротажній станції 10 Перед приладом радіусометрм 3 установлений діелектричний перехідник 11 з живильним електродом 12 Важелі 13 радіусоміра 3 обладнані сферичними електродами 14, які ізольовані від корпусу радіусоміра З Пристрій працює таким чином За допомогою підйомника самохідної каротажної станції 10 і геофізичного кабелю 8 прилади, об'єднані в низку, опускають у свердловину до інтервалу досліджень Включають електричне живлення свердловинних приладів 1, 2, 3, 4, 5 через пристрій 9, що реєструє інформацію і є одночасно джерелом електроживлення для цих приладів При ПІДЙОМІ низки приладів 1, 2, 3, 4, 5 здійснюється передача геофізичної інформації з датчиків приладів через електричні дроти 7 і геофізичний кабель 8 на реєструючий інформацію пристрій 9 Усі прилади 1-5 здійснюють за один спуск одноразову реєстрацію комплексу геофізичних методів електричного каротажу бічного каротажного зондування, стандартного електричного каротажу природних потенціалів поляризації, триелектродного бічного каротажу, радіусометрм, мікрокаротажу, бічного мікрокаротажу, гамма-каротажу, індукційного каротажу, а також нахилометрм і інклинометрм Останні два методи здійснюються без використання ВІДПОВІДНОГО приладу завдяки тому, що перед радіусоміром 5 установлений діелектричний перехідник 11 з живильним струмковим електродом 12, за допомогою якого пропуска 59539 ється електричний струм 15 через струмопровідний буровий розчин 16 і стінку свердловини 17 для зняття інформації сферичним електродом 14 про електричний опір стінки свердловини 17. Таким чином, спосіб та пристрій, які заявля 6 ються забезпечують суттєве скорочення часу комплексного геофізичного дослідження нафтогазової свердловини та, як наслідок, скорочення часу вимушеного простою свердловини. 10 Фіг.2 Фіг. І Комп'ютерна верстка Е. Ярославцева Підписано до друку 06.10.2003 Тираж39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
