Притискний пристрій приладу електричного мікрокаротажу

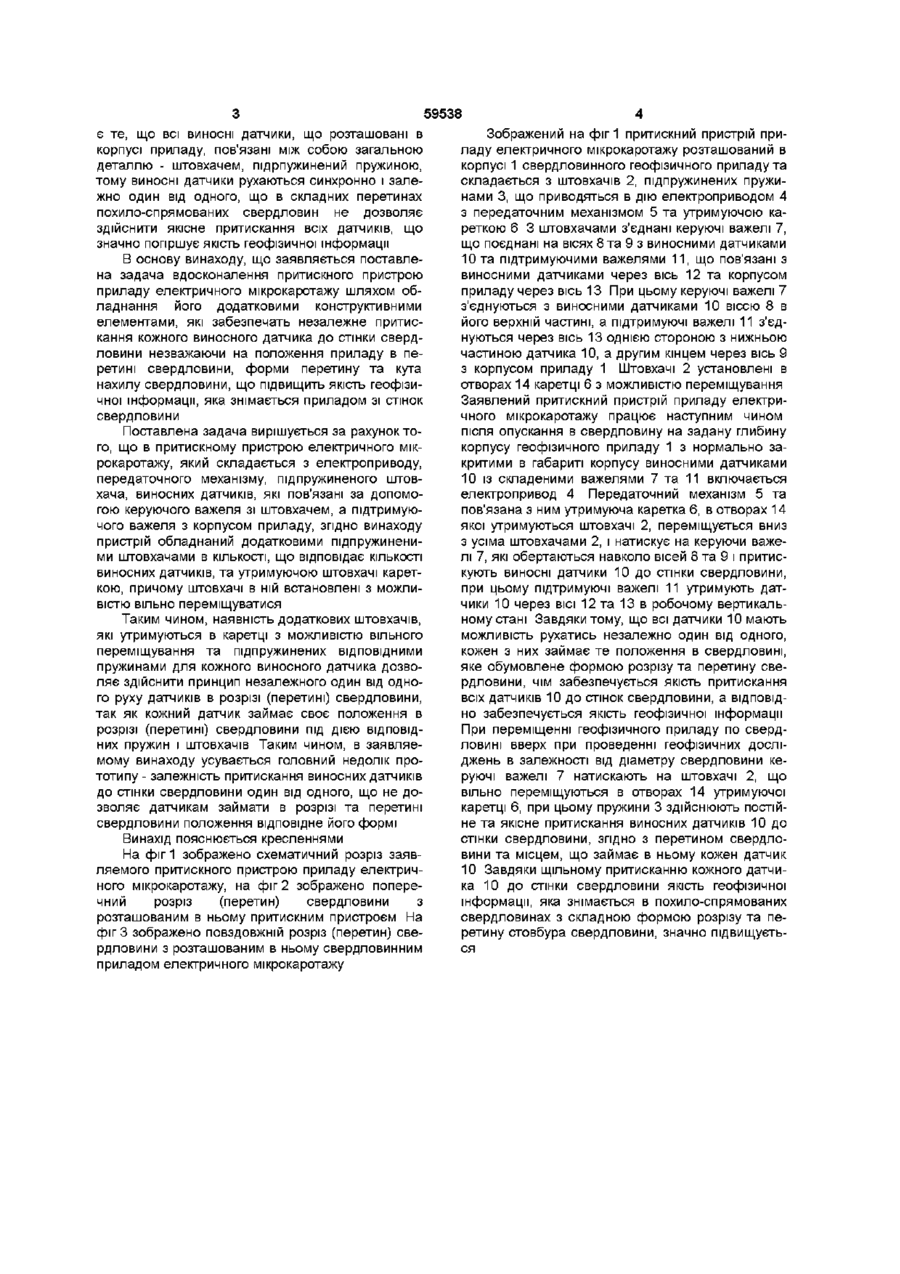

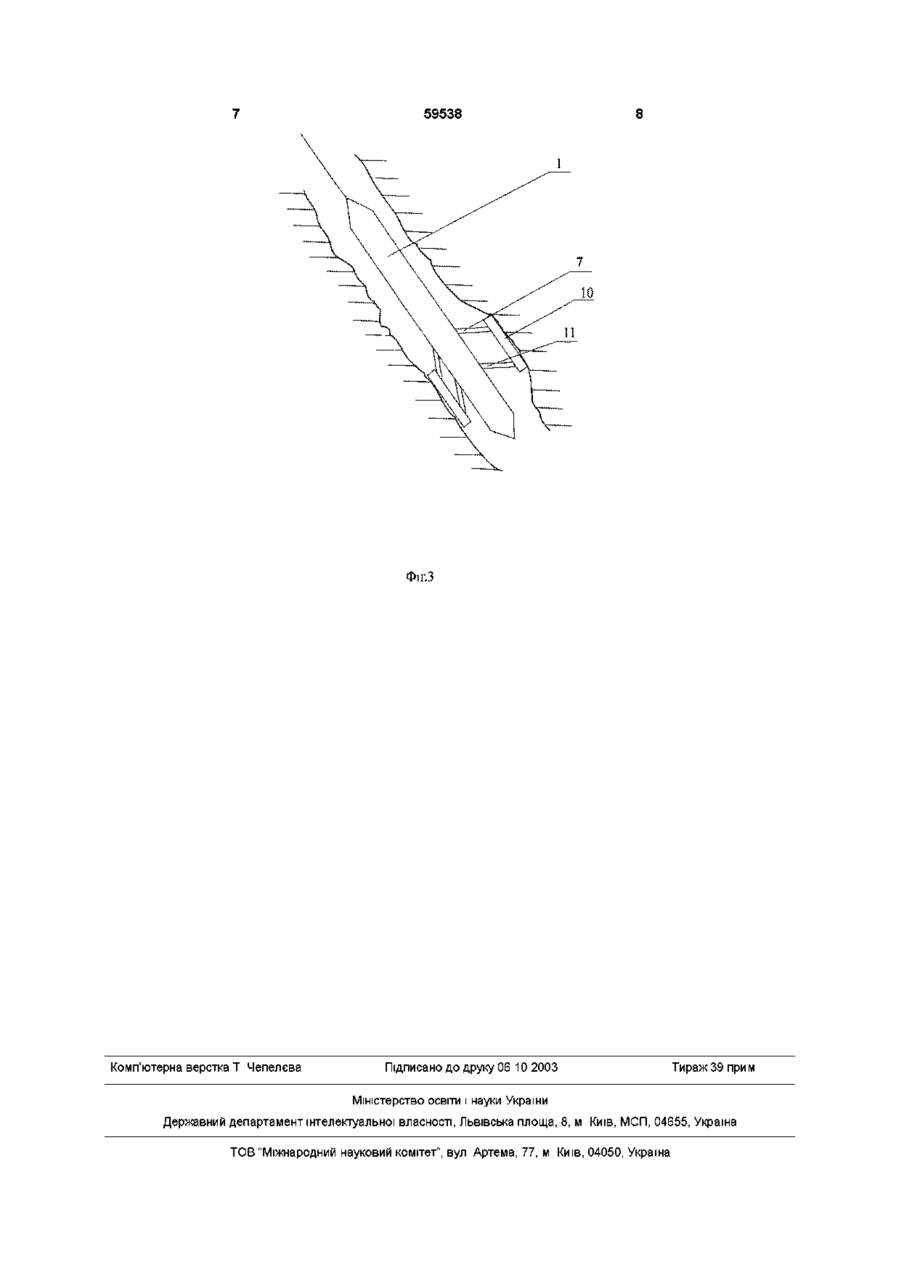

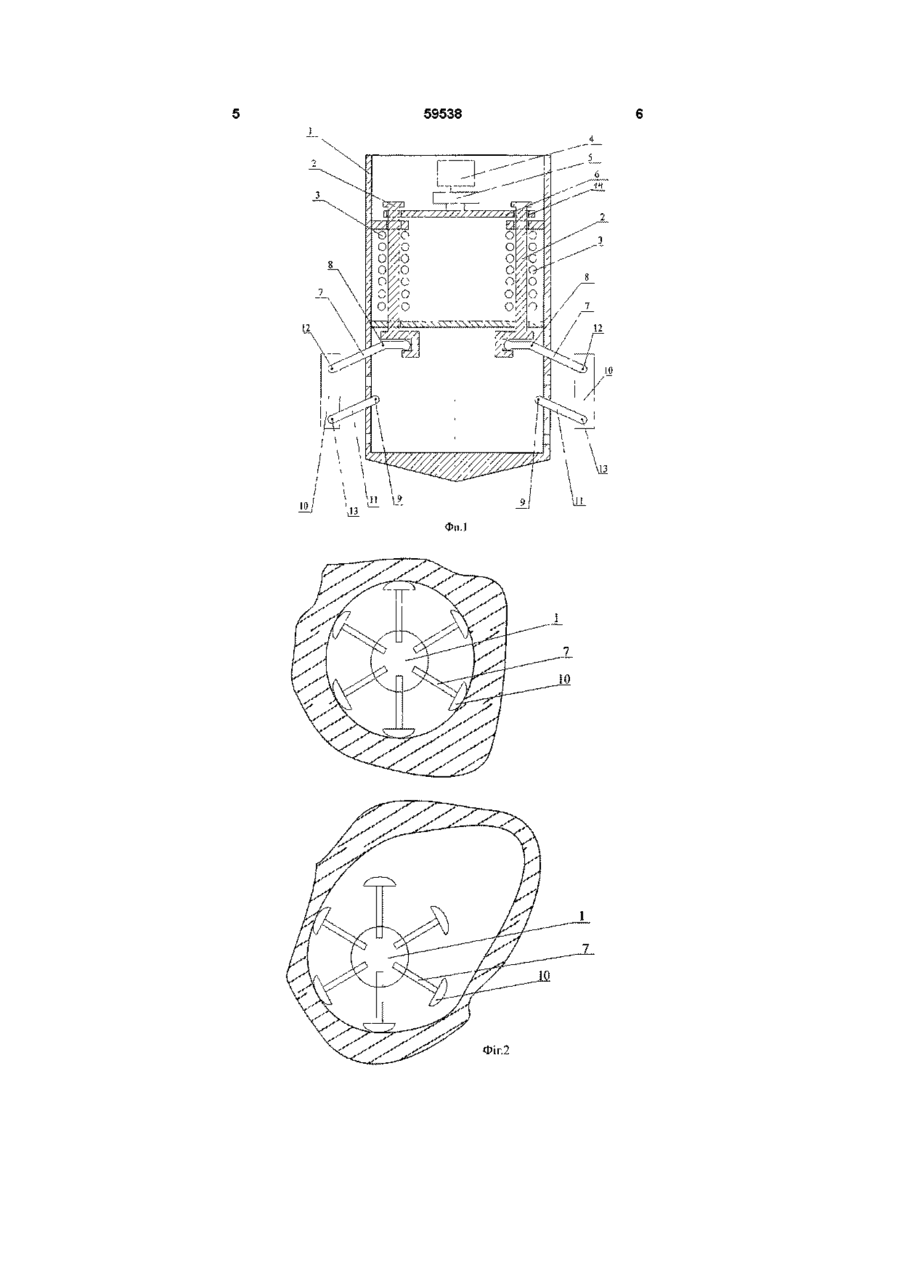

Притискний пристрій приладу електричного мікрокаротажу, що складається з електроприводу, передаточного механізму, під пружиненого штовхача, виносних датчиків, які зв'язані за допомогою керуючого важеля зі штовхачем, а підтримуючого важеля - з корпусом приладу, який відрізняється тим, що пристрій обладнаний додатковими підпружиненими штовхачами в КІЛЬКОСТІ, ЩО відповідає КІЛЬКОСТІ виносних датчиків, та кареткою, що утримує штовхачі, причому штовхачі в ній встановлені з можливістю вільного переміщення Винахід відноситься до техніки геофізичних досліджень нафтогазових свердловин і призначений для притискання до стінки свердловин виносних вимірювальних датчиків геофізичних приладів електричного мікрокаротажа Відомий притиски - ний пристрій, що використовується в геофізичних свердловинних приладах включає в собі штовхач, підрпужинений пружиною та пов'язані з ним керуючі важелі, які керують переміщенням виносних вимірювальних датчиків електричного мікрокаротажа Керуючий важіль з'єднаний з нижньою частиною датчика через вісь В верхній частині до датчика приєднаний підтримуючий важіль, що встановлений на осях на датчику та на корпусі свердловинного приладу («Каталог геофизической техники», Киевский завод «Геофизприбор», 1999г, «Каталог геофизических приборов», Киевское ОКБ Геофизического приборостроения, 1998 г, «Техническое описание аппаратуры МК-УЦ», сторЗ-10, Описание изобретения к авторскому свидетельству SU 1219795 А, Е 21 В 47/00, 1989) довільною тільки при проведенні геофізичних досліджень в вертикальних (до 3-х градусів) свердловинах з круглим перетином стовбура При проведенні досліджень похило-спрямованих свердловин з зенітними кутами більше 3-ти градусів (яких буриться переважна КІЛЬКІСТЬ В цей час) та складним перетином стовбура свердловини, така конструкція не дозволяє всім виносним датчикам притискатись до стінки свердловини одночасно, що призводить до значної втрати геофізичної інформації (відомо, ЩО при збільшенні зенітного кута свердловини вага приладу діє на виносні датчики, що призводить до їх часткового закриття, а оскільки всі вони пов'язані між собою, то виносні датчики з протилежного боку відходять від стінки свердловини, що не дозволяє отримати якісну геофізичну інформацію, яка залежить від якості контакту виносного датчика із стінкою свердловини Недоліком відомого притискного пристрою являється те, що в разі використання в геофізичному свердловинному приладі декількох виносних датчиків електричного мікрокаротажу (наприклад, в геофізичній апаратурі мікрометодів та апаратурі пластової нахилометрм) всі вони зв'язані через свої керуючі важелі з одним штовхачем, що підпружинений однією пружиною і рухаються синхронно, нерівномірно притискуючись до стінки в складних перетинах стовбура свердловини Така конструкція притискного пристрою є за За прототип може бути вибраний притискний пристрій приладу електричного мікрокаротажу, що приведений в технічному опису на апаратуру мікрометодів (Р И Кривоносов Пластовая наклонометрия скважин Москва «Недра», 1988г, стр 330) Притискний пристрій приладу електричного мікрокаротажу включає в собі штовхач, підрпужинений пружиною, що приводиться в дію електроприводом з передаточним механізмом, керуючі важелі, що пов'язані з штовхачем та нижньою частиною виносного датчика і підтримуючі важелі, які кріпляться через ВІСІ до верхньої частини датчика та до корпусу геофізичного приладу Недоліком прототипу, як і всіх інших аналогів, 00 со Ю ю 59538 є те, що всі виносні датчики, що розташовані в корпусі приладу, пов'язані між собою загальною деталлю - штовхачем, підрпужинений пружиною, тому виносні датчики рухаються синхронно і залежно один від одного, що в складних перетинах похило-спрямованих свердловин не дозволяє здійснити якісне притискання всіх датчиків, що значно погіршує якість геофізичної інформації В основу винаходу, що заявляється поставлена задача вдосконалення притискного пристрою приладу електричного мікрокаротажу шляхом обладнання його додатковими конструктивними елементами, які забезпечать незалежне притискання кожного виносного датчика до стінки свердловини незважаючи на положення приладу в перетині свердловини, форми перетину та кута нахилу свердловини, що підвищить якість геофізичної інформації, яка знімається приладом зі стінок свердловини Поставлена задача вирішується за рахунок того, що в притискному пристрою електричного мікрокаротажу, який складається з електроприводу, передаточногомеханізму, під пружиненого штовхача, виносних датчиків, які пов'язані за допомогою керуючого важеля зі штовхачем, а підтримуючого важеля з корпусом приладу, згідно винаходу пристрій обладнаний додатковими підпружиненими штовхачами в КІЛЬКОСТІ, ЩО відповідає КІЛЬКОСТІ виносних датчиків, та утримуючою штовхачі кареткою, причому штовхачі в ній встановлені з можливістю вільно переміщуватися Таким чином, наявність додаткових штовхачів, які утримуються в каретці з можливістю вільного переміщування та підпружинених ВІДПОВІДНИМИ пружинами для кожного виносного датчика дозволяє здійснити принцип незалежного один від одного руху датчиків в розрізі (перетині) свердловини, так як кожний датчик займає своє положення в розрізі (перетині) свердловини під дією ВІДПОВІДНИХ пружин і штовхачів Таким чином, в заявляемому винаходу усувається головний недолік прототипу - залежність притискання виносних датчиків до стінки свердловини один від одного, що не дозволяє датчикам займати в розрізі та перетині свердловини положення відповідне його формі Винахід пояснюється кресленнями На фіг 1 зображено схематичний розріз заявляемого притискного пристрою приладу електричного мікрокаротажу, на фіг 2 зображено поперечний розріз (перетин) свердловини з розташованим в ньому притискним пристроєм На фіг 3 зображено повздовжній розріз (перетин) свердловини з розташованим в ньому свердловинним приладом електричного мікрокаротажу Зображений на фіг 1 притискний пристрій приладу електричного мікрокаротажу розташований в корпусі 1 свердловинного геофізичного приладу та складається з штовхачів 2, підпружинених пружинами 3, що приводяться в дію електроприводом 4 з передаточним механізмом 5 та утримуючою кареткою 6 3 штовхачами з'єднані керуючі важелі 7, що поєднані на вісях 8 та 9 з виносними датчиками 10 та підтримуючими важелями 11, що пов'язані з виносними датчиками через вісь 12 та корпусом приладу через вісь 13 При цьому керуючі важелі 7 з'єднуються з виносними датчиками 10 віссю 8 в його верхній частині, а підтримуючі важелі 11 з'єднуються через вісь 13 однією стороною з нижньою частиною датчика 10, а другим кінцем через вісь 9 з корпусом приладу 1 Штовхачі 2 установлені в отворах 14 каретці 6 з можливістю переміщування Заявлений притискний пристрій приладу електричного мікрокаротажу працює наступним чином після опускання в свердловину на задану глибину корпусу геофізичного приладу 1 з нормально закритими в габариті корпусу виносними датчиками 10 із складеними важелями 7 та 11 включається електропривод 4 Передаточний механізм 5 та пов'язана з ним утримуюча каретка 6, в отворах 14 якої утримуються штовхачі 2, переміщується вниз з усіма штовхачами 2, і натискує на керуючи важелі 7, які обертаються навколо вісей 8 та 9 і притискують виносні датчики 10 до стінки свердловини, при цьому підтримуючі важелі 11 утримують датчики 10 через ВІСІ 12 та 13 в робочому вертикальному стані Завдяки тому, що всі датчики 10 мають можливість рухатись незалежно один від одного, кожен з них займає те положення в свердловині, яке обумовлене формою розрізу та перетину свердловини, чім забезпечується якість притискання всіх датчиків 10 до стінок свердловини, а ВІДПОВІДНО забезпечується якість геофізичної інформації При переміщенні геофізичного приладу по свердловині вверх при проведенні геофізичних досліджень в залежності від діаметру свердловини керуючі важелі 7 натискають на штовхачі 2, що вільно переміщуються в отворах 14 утримуючої каретці 6, при цьому пружини 3 здійснюють постійне та якісне притискання виносних датчиків 10 до стінки свердловини, згідно з перетином свердловини та місцем, що займає в ньому кожен датчик 10 Завдяки щільному притисканню кожного датчика 10 до стінки свердловини якість геофізичної інформації, яка знімається в похило-спрямованих свердловинах з складною формою розрізу та перетину стовбура свердловини, значно підвищується 59538 Фн.1 Фіг.2 59538 Фп-.З Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
