Пристрій для рентгенодіагностики і лікування стравоходу

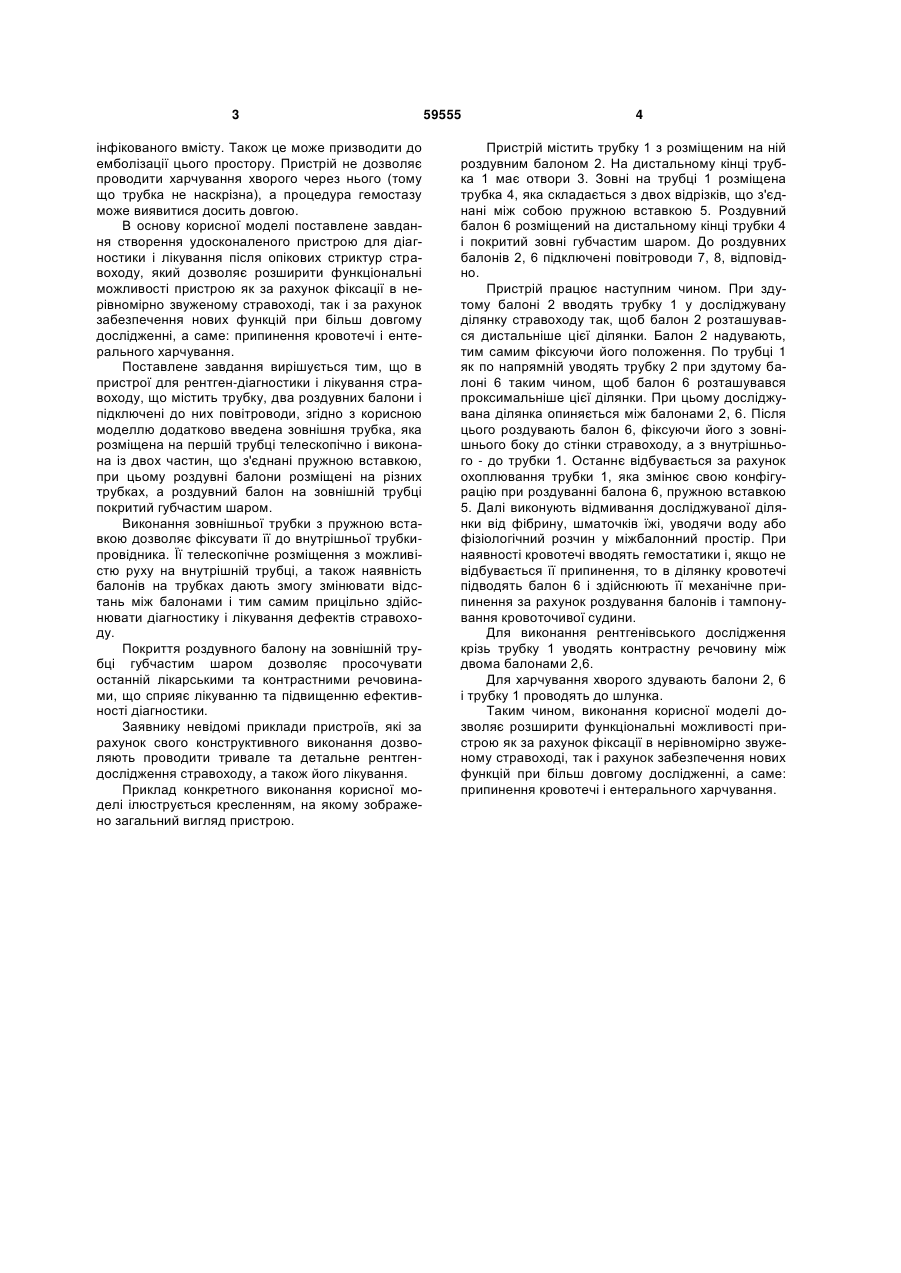

Пристрій для рентгенодіагностики і лікування стравоходу, що містить трубку, два роздувних балони і підключені до них повітроводи, який відрізняється тим, що додатково введена зовнішня трубка, яка розміщена на першій трубці телескопічно і виконана із двох частин, що з'єднані пружною вставкою, при цьому роздувні балони розміщені на різних трубках, а роздувний балон на зовнішній трубці покритий губчастим шаром. (19) (21) u201011064 (22) 14.09.2010 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) БОЙКО ВАЛЕРІЙ ВОЛОДИМИРОВИЧ, СКРИПКО ВАЛЕРІЙ АНАТОЛІЙОВИЧ, КРАВЦОВА ОЛЕНА ОЛЕКСАНДРІВНА, БОЙКО ЛЮДМИЛА ОЛЕКСАНДРІВНА, ГРІШИНА ТЕТЯНА ОЛЕКСІЙОВНА (73) ДЕРЖАВНА УСТАНОВА "ІНСТИТУТ ЗАГАЛЬНОЇ ТА НЕВІДКЛАДНОЇ ХІРУРГІЇ АКАДЕМІЇ МЕДИЧНИХ НАУК УКРАЇНИ" 3 інфікованого вмісту. Також це може призводити до емболізації цього простору. Пристрій не дозволяє проводити харчування хворого через нього (тому що трубка не наскрізна), а процедура гемостазу може виявитися досить довгою. В основу корисної моделі поставлене завдання створення удосконаленого пристрою для діагностики і лікування після опікових стриктур стравоходу, який дозволяє розширити функціональні можливості пристрою як за рахунок фіксації в нерівномірно звуженому стравоході, так і за рахунок забезпечення нових функцій при більш довгому дослідженні, а саме: припинення кровотечі і ентерального харчування. Поставлене завдання вирішується тим, що в пристрої для рентген-діагностики і лікування стравоходу, що містить трубку, два роздувних балони і підключені до них повітроводи, згідно з корисною моделлю додатково введена зовнішня трубка, яка розміщена на першій трубці телескопічно і виконана із двох частин, що з'єднані пружною вставкою, при цьому роздувні балони розміщені на різних трубках, а роздувний балон на зовнішній трубці покритий губчастим шаром. Виконання зовнішньої трубки з пружною вставкою дозволяє фіксувати її до внутрішньої трубкипровідника. Її телескопічне розміщення з можливістю руху на внутрішній трубці, а також наявність балонів на трубках дають змогу змінювати відстань між балонами і тим самим прицільно здійснювати діагностику і лікування дефектів стравоходу. Покриття роздувного балону на зовнішній трубці губчастим шаром дозволяє просочувати останній лікарськими та контрастними речовинами, що сприяє лікуванню та підвищенню ефективності діагностики. Заявнику невідомі приклади пристроїв, які за рахунок свого конструктивного виконання дозволяють проводити тривале та детальне рентгендослідження стравоходу, а також його лікування. Приклад конкретного виконання корисної моделі ілюструється кресленням, на якому зображено загальний вигляд пристрою. 59555 4 Пристрій містить трубку 1 з розміщеним на ній роздувним балоном 2. На дистальному кінці трубка 1 має отвори 3. Зовні на трубці 1 розміщена трубка 4, яка складається з двох відрізків, що з'єднані між собою пружною вставкою 5. Роздувний балон 6 розміщений на дистальному кінці трубки 4 і покритий зовні губчастим шаром. До роздувних балонів 2, 6 підключені повітроводи 7, 8, відповідно. Пристрій працює наступним чином. При здутому балоні 2 вводять трубку 1 у досліджувану ділянку стравоходу так, щоб балон 2 розташувався дистальніше цієї ділянки. Балон 2 надувають, тим самим фіксуючи його положення. По трубці 1 як по напрямній уводять трубку 2 при здутому балоні 6 таким чином, щоб балон 6 розташувався проксимальніше цієї ділянки. При цьому досліджувана ділянка опиняється між балонами 2, 6. Після цього роздувають балон 6, фіксуючи його з зовнішнього боку до стінки стравоходу, а з внутрішнього - до трубки 1. Останнє відбувається за рахунок охоплювання трубки 1, яка змінює свою конфігурацію при роздуванні балона 6, пружною вставкою 5. Далі виконують відмивання досліджуваної ділянки від фібрину, шматочків їжі, уводячи воду або фізіологічний розчин у міжбалонний простір. При наявності кровотечі вводять гемостатики і, якщо не відбувається її припинення, то в ділянку кровотечі підводять балон 6 і здійснюють її механічне припинення за рахунок роздування балонів і тампонування кровоточивої судини. Для виконання рентгенівського дослідження крізь трубку 1 уводять контрастну речовину між двома балонами 2,6. Для харчування хворого здувають балони 2, 6 і трубку 1 проводять до шлунка. Таким чином, виконання корисної моделі дозволяє розширити функціональні можливості пристрою як за рахунок фіксації в нерівномірно звуженому стравоході, так і рахунок забезпечення нових функцій при більш довгому дослідженні, а саме: припинення кровотечі і ентерального харчування. 5 Комп’ютерна верстка М. Ломалова 59555 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
