Пристрій для збагачення корисних копалин

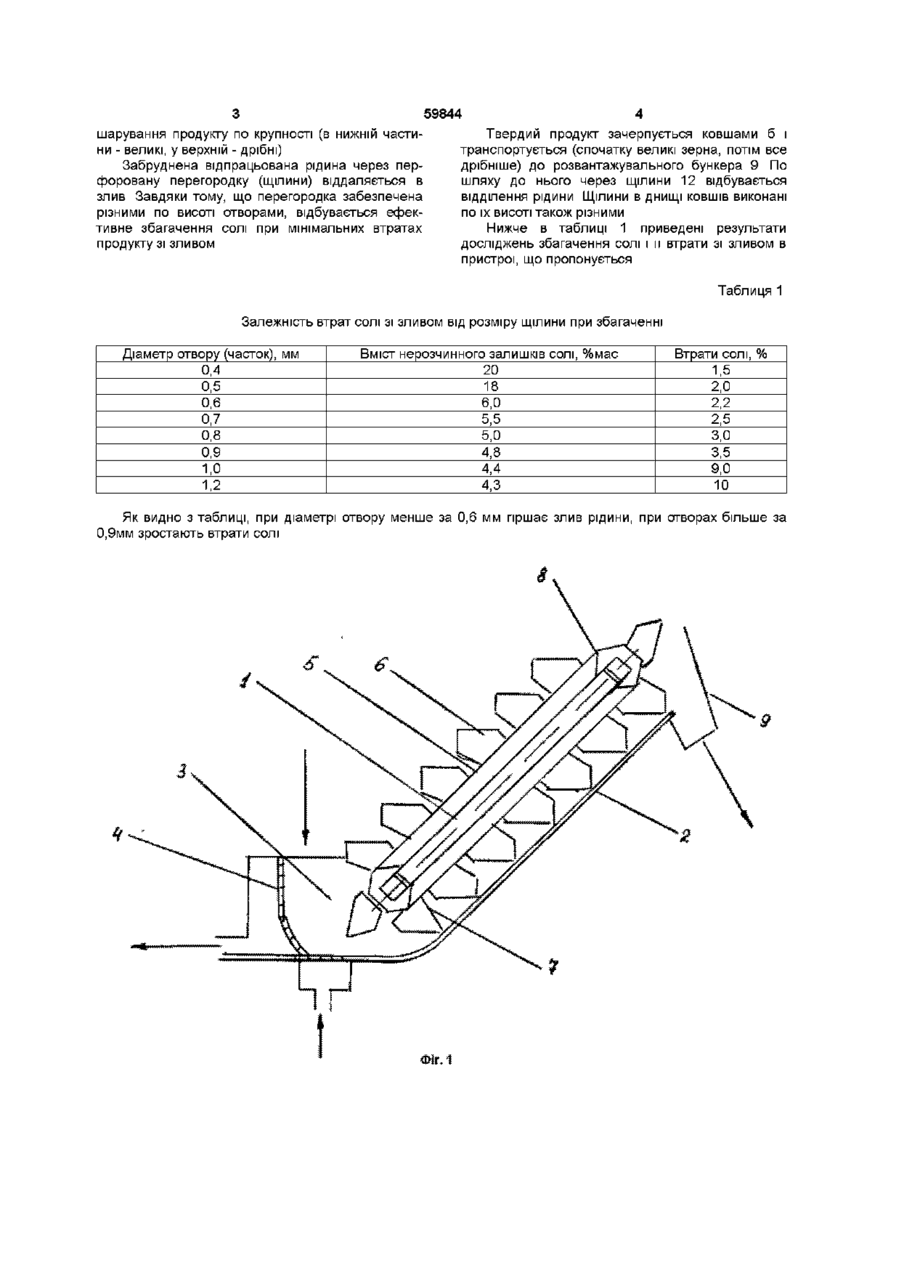

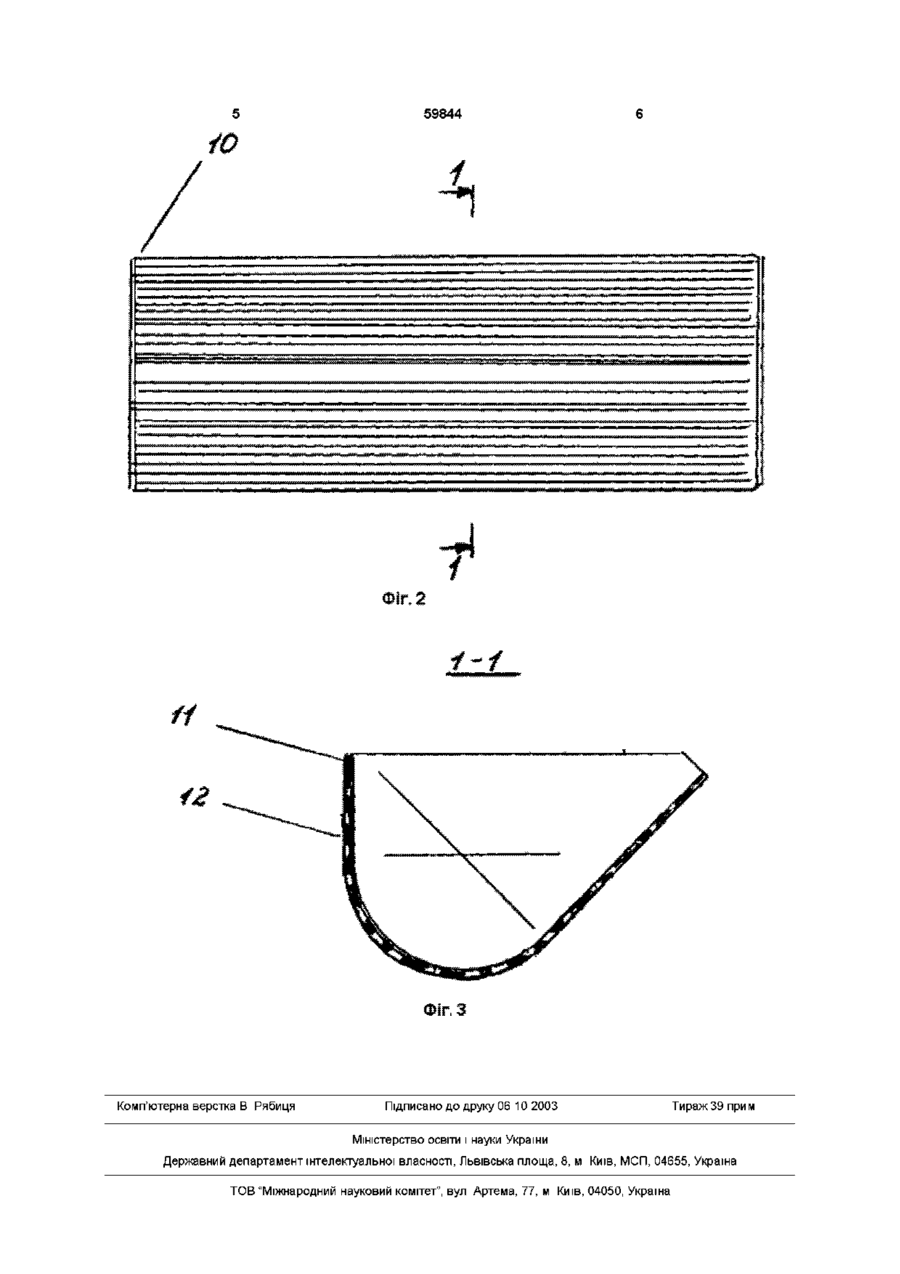

Пристрій для збагачення корисних копалин, що містить приймальну камеру, нескінченний лан Винахід відноситься до техніки для обезводнення матеріалів, зокрема, солі, і може бути використаний в ХІМІЧНІЙ, горнорудній і інших галузях промисловості Відомий елеватор, що містить нескінченний ланцюг з прикріпленими до нього ковшами з перфорованими стінками і водовідводними козирками (а с СРСР № 157637, МКИ У0381/7, 1963) Недоліком запропонованого пристрою є неефективне обезводнення і значні втрати продукту зі зливом Найбільш близьким до того , що пропонується по технічній суті і результату (прототип) , що досягається є пристрій, що містить приймальну камеру і нескінченний ланцюг, забезпечений ковшами з перфорованим днищем (патент ФРН №3105609, В01Д 43/00,1981) Недоліками пристрою є недостатня ефективність збагачення і значні втрати продукту зі зливом У основу винаходу поставлена задача підвищення ефективності збагачення шляхом виконання днища ковшів щіливидними із змінною по висоті шириною щілини, що забезпечує зменшення втрат продукту Поставлена задача вирішується тим, що в пристрої для збагачення корисних копалин, що включає приймальну камеру, нескінченний ланцюг з ковшами, розвантажувальний бункер, приймальна камера оснащена перегородкою, а ковші днищем, виконаним з різними по висоті отворами — щілинами ВІДПОВІДНО до вмісту часток певної крупності, при цьому діаметр отвору — ширина щілини становить 0,6-0,9 частини діаметра часток відпові цюг з ковшами, розвантажувальний бункер, який відрізняється тим, що приймальна камера оснащена перегородкою, а ковші - днищем, виконаним з різними по висоті отворами-щілинами у ВІДПОВІДНОСТІ з вмістом часток певної крупності, при цьому діаметр отвору - ширина щілини, становить 0,6-0,9 діаметра часток відповідної гідравлічної крупності, розташованих в сусідньому шарі дної гідравлічної крупності, розташованих в сусідньому шарі Завдяки тому, що перегородка забезпечена різними по висоті отворами - щілинами, відбувається ефективне збагачення солі при мінімальних втратах продукту зі зливом Щілини (отвори) в днищі ковша виконані по висоті також різними, що дозволяє підвищити ефективність збагачення і зменшити втрати продукту Величина отворів визначається за вмістом в продукті зерен відповідної гідравлічної крупності Отвори повинні відповідати розташуванню продукту в ковші, тобто великі — в нижній частині, дрібні — у верхній При цьому забезпечується ефективне обезводнення продукту при малих втратах в ковшах Винахід пояснюється кресленням, де на фіг 1 і 2, 3 зображений пристрій для збагачення корисних копалин і його ковши Пристрій (фиг 1) складається з рами 1, жолоба 2, приймальної камери 3 з перегородкою 4, виконаною з різними по висоті отворами — щілинами, приводу (не показаний), нескінченного ланцюга 5 з прикріпленими до нього ковшами 6, привідний 7 і натяжній 8 зірочок, розвантажувального бункера 9 Ківш (фіг 2) складається з бічних стінок 10, пов'язаних між собою смугами і 1 з різними щілинами 12 між ними Пристрій працює таким чином У приймальну камеру 3 зверху подається продукт, знизу рідина При цьому відбувається роз 00 ю 59844 шарування продукту по крупності (в нижній частини - великі, у верхній - дрібні) Забруднена відпрацьована рідина через перфоровану перегородку (щілини) віддаляється в злив Завдяки тому, що перегородка забезпечена різними по висоті отворами, відбувається ефективне збагачення солі при мінімальних втратах продукту зі зливом Твердий продукт зачерпується ковшами б і транспортується (спочатку великі зерна, потім все дрібніше) до розвантажувального бункера 9 По шляху до нього через щілини 12 відбувається відділення рідини Щілини В ДНИЩІ КОВШІВ виконані по їх висоті також різними Нижче в таблиці 1 приведені результати досліджень збагачення солі і и втрати зі зливом в пристрої, що пропонується Таблиця 1 Залежність втрат солі зі зливом від розміру щілини при збагаченні Діаметр отвору (часток), мм 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 Вміст нерозчинного залишків солі, %мас 20 18 6,0 5,5 5,0 4,8 4,4 4,3 Втрати солі, % 1,5 2,0 2,2 2,5 3,0 3,5 9,0 10 Як видно з таблиці, при діаметрі отвору менше за 0,6 мм гіршає злив рідини, при отворах більше за 0,9мм зростають втрати солі 59844 СИ. Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
