Станок розпилювальний двоваловий багатодисковий універсальний

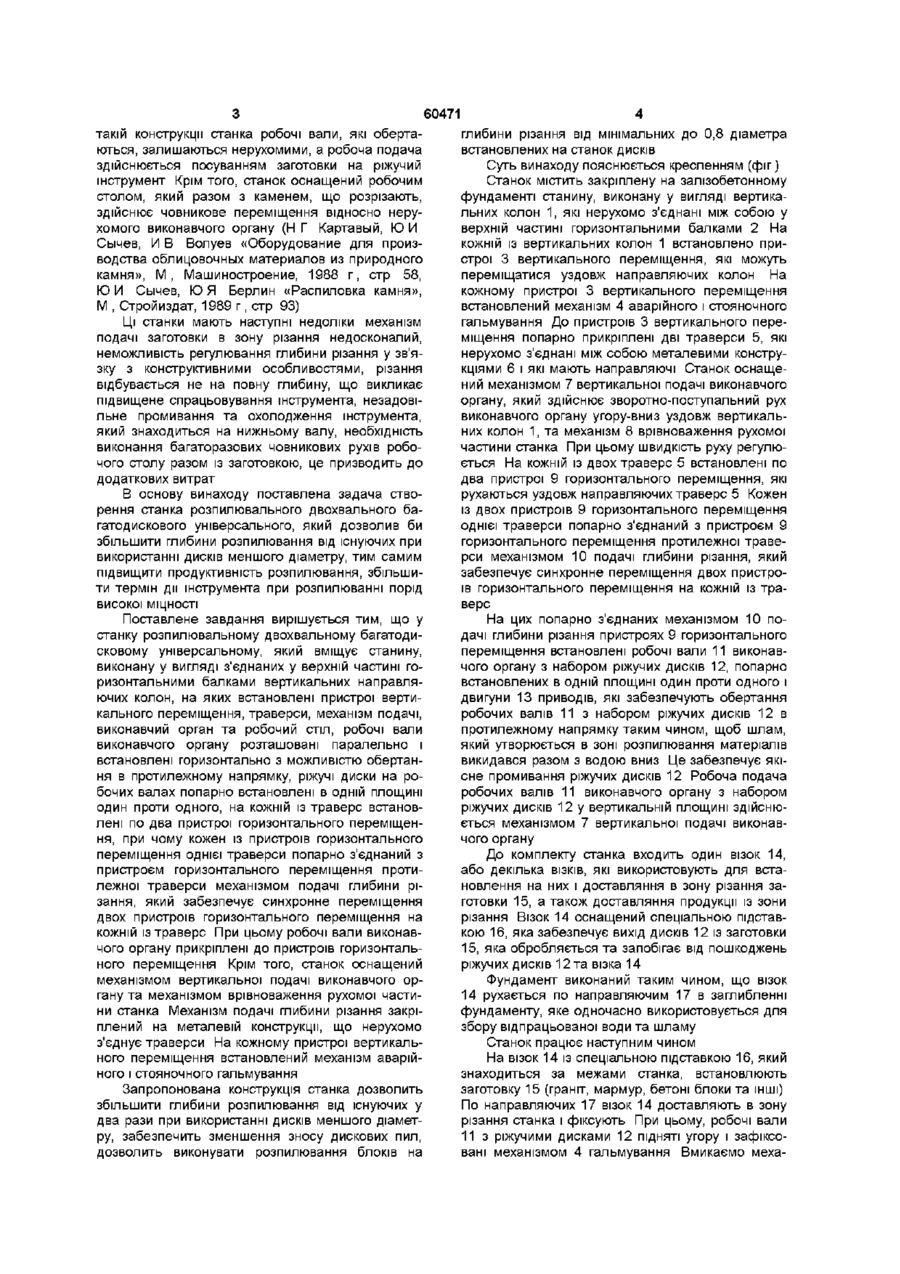

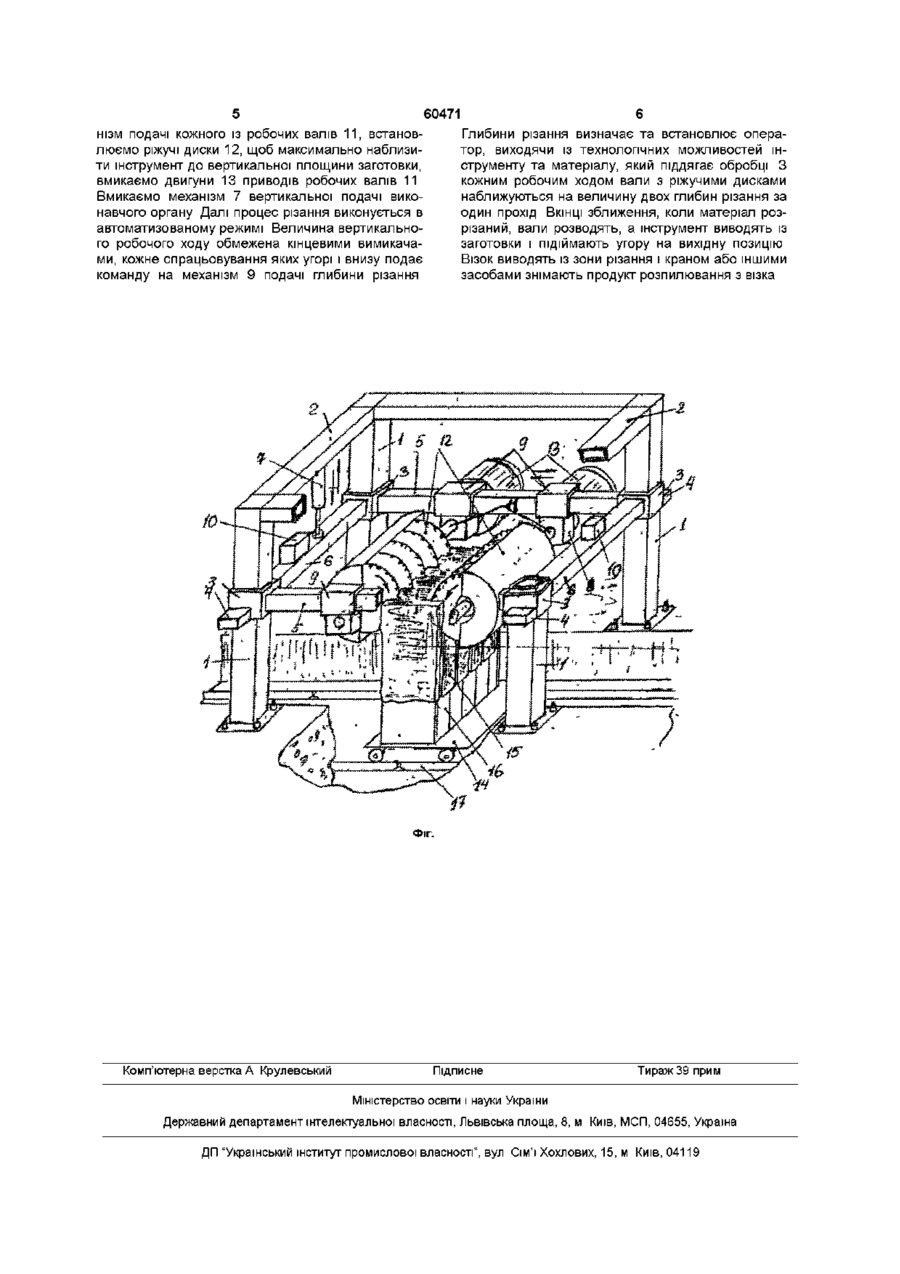

1 Станок розпилювальний двоваловий багатодисковий універсальний, який містить станину, виконану у вигляді з'єднаних у верхній частині горизонтальними балками вертикальних направляючих колон, на яких встановлені пристрої вертикального переміщення, траверси, механізм подачі, виконавчий орган, робочий стіл, який відрізняється тим, що робочі вали виконавчого органа розташовані паралельно і встановлені горизонтально з можливістю обертання в протилежному напрямку, різальні диски на робочих валах попарно встановлені в одній площині один проти одного, на кожній із траверс встановлені по два пристрої горизонтального переміщення, причому кожен з пристроїв горизонтального переміщення однієї траверси попарно з'єднаний з пристроєм горизонтального переміщення протилежної траверси механізмом подачі глибини різання, який забезпечує синхронне переміщення двох пристроїв горизонтального переміщення на кожній із траверс, при цьому до пристроїв горизонтального переміщення прикріплені робочі вали виконавчого органа, крім того, станок оснащений механізмом вертикальної подачі виконавчого органа, механізмом врівноваження рухомої частини станка та механізмом аварійного і стоянкового гальмування 2 Станок за п 1, який відрізняється тим, що механізм подачі глибини різання закріплений на металевій конструкції, що нерухомо з'єднує траверси 3 Станок за п 1, який відрізняється тим, що механізм аварійного і стоянкового гальмування встановлений на кожному із пристроїв вертикального переміщення Винахід відноситься до промисловості будівельних матеріалів, зокрема до механізованого виробництва будівельних, дорожніх та інших видів виробів із природного каменя методом різання дисковими пилами і може знайти застосування в каменепереробній промисловості Відомий станок для розпилювання блоків каменя на плити за патентом України №696 МПК B28D1/06, який вміщує станину, виконану у вигляді з'єднаних горизонтальними балками вертикальних направляючих колон, на яких встановлені повзуни механізму подачі супортної рами, несучу пильну раму, привід пильної рами Станок споряджений додатковими вертикальними направляючими колонами Встановлення додаткових направляючих вертикальних колон робить станок громіздким і потребує додаткових витрат Відомо багато видів розпилювальних і фрезерно-окантовувальних станків, робочим інструментом на яких є дискова пилка, що встановлена на робочому валу, яка здійснює в процесі розпилювання обертові рухи В основі усього сімейства дискових розпилювальних станків закладений метод, при якому розпилювання здійснюється при горизонтальній подачі ріжучого диска, встановленого на валу, який обертається і розташований у вертикальній, горизонтальній або похилій площині Дискові станки відрізняються від інших типів каменерізних станків високою продуктивністю, простотою конструкції, малою металоємністю і високою якістю розпилювання Недоліки цих станків пов'язані з незначним коефіцієнтом використання діаметра диска пилки (0,35-0,38), що обмежує висоту блоків, які розпилюють Збільшення діаметра дисків до трьох метрів призводить до зниження продуктивності, неможливості встановлення великої КІЛЬКОСТІ ДИСКІВ, збільшення вартості інструмента, ризику його поломки і незручності при експлуатації Найбільш близьким технічним рішенням до пристрою, що заявляється є одно- та багатодискові двохвальні станки з розташуванням робочих валів приблизно один над одним і встановлених на них в одній площині протилежних дисків При О (О 60471 такій конструкції станка робочі вали, які обертаються, залишаються нерухомими, а робоча подача здійснюється посуванням заготовки на ріжучий інструмент Крім того, станок оснащений робочим столом, який разом з каменем, що розрізають, здійснює човникове переміщення відносно нерухомого виконавчого органу (Н Г Картавый, Ю И Сычев, И В Волуев «Оборудование для производства облицовочных материалов из природного камня», М , Машиностроение, 1988 г, стр 58, Ю И Сычев, Ю Я Берлин «Распиловка камня», М , Стройиздат, 1989 г, стр 93) Ці станки мають наступні недоліки механізм подачі заготовки в зону різання недосконалий, неможливість регулювання глибини різання у зв'язку з конструктивними особливостями, різання відбувається не на повну глибину, що викликає підвищене спрацьовування інструмента, незадовільне промивання та охолодження інструмента, який знаходиться на нижньому валу, необхідність виконання багаторазових човникових рухів робочого столу разом із заготовкою, це призводить до додаткових витрат В основу винаходу поставлена задача створення станка розпилювального двохвального багатодискового універсального, який дозволив би збільшити глибини розпилювання від існуючих при використанні дисків меншого діаметру, тим самим підвищити продуктивність розпилювання, збільшити термін дії інструмента при розпилюванні порід високої МІЦНОСТІ Поставлене завдання вирішується тим, що у станку розпилювальному двохвальному багатодисковому універсальному, який вміщує станину, виконану у вигляді з'єднаних у верхній частині горизонтальними балками вертикальних направляючих колон, на яких встановлені пристрої вертикального переміщення, траверси, механізм подачі, виконавчий орган та робочий стіл, робочі вали виконавчого органу розташовані паралельно і встановлені горизонтально з можливістю обертання в протилежному напрямку, ріжучі диски на робочих валах попарно встановлені в одній площині один проти одного, на кожній із траверс встановлені по два пристрої горизонтального переміщення, при чому кожен із пристроїв горизонтального переміщення однієї траверси попарно з'єднаний з пристроєм горизонтального переміщення протилежної траверси механізмом подачі глибини різання, який забезпечує синхронне переміщення двох пристроїв горизонтального переміщення на кожній із траверс При цьому робочі вали виконавчого органу прикріплені до пристроїв горизонтального переміщення Крім того, станок оснащений механізмом вертикальної подачі виконавчого органу та механізмом врівноваження рухомої частини станка Механізм подачі глибини різання закріплений на металевій конструкції, що нерухомо з'єднує траверси На кожному пристрої вертикального переміщення встановлений механізм аварійного і стояночного гальмування Запропонована конструкція станка дозволить збільшити глибини розпилювання від існуючих у два рази при використанні дисків меншого діаметру, забезпечить зменшення зносу дискових пил, дозволить виконувати розпилювання блоків на глибини різання від мінімальних до 0,8 діаметра встановлених на станок дисків Суть винаходу пояснюється кресленням (фіг) Станок містить закріплену на залізобетонному фундаменті станину, виконану у вигляді вертикальних колон 1, які нерухомо з'єднані між собою у верхній частині горизонтальними балками 2 На кожній із вертикальних колон 1 встановлено пристрої 3 вертикального переміщення, які можуть переміщатися уздовж направляючих колон На кожному пристрої 3 вертикального переміщення встановлений механізм 4 аварійного і стояночного гальмування До пристроїв 3 вертикального переміщення попарно прикріплені дві траверси 5, які нерухомо з'єднані між собою металевими конструкціями 6 і які мають направляючі Станок оснащений механізмом 7 вертикальної подачі виконавчого органу, який здійснює зворотно-поступальний рух виконавчого органу угору-вниз уздовж вертикальних колон 1, та механізм 8 врівноваження рухомої частини станка При цьому швидкість руху регулюється На кожній із двох траверс 5 встановлені по два пристрої 9 горизонтального переміщення, які рухаються уздовж направляючих траверс 5 Кожен із двох пристроїв 9 горизонтального переміщення однієї траверси попарно з'єднаний з пристроєм 9 горизонтального переміщення протилежної траверси механізмом 10 подачі глибини різання, який забезпечує синхронне переміщення двох пристроїв горизонтального переміщення на кожній із траверс На цих попарно з'єднаних механізмом 10 подачі глибини різання пристроях 9 горизонтального переміщення встановлені робочі вали 11 виконавчого органу з набором ріжучих дисків 12, попарно встановлених в одній площині один проти одного і двигуни 13 приводів, які забезпечують обертання робочих валів 11 з набором ріжучих дисків 12 в протилежному напрямку таким чином, щоб шлам, який утворюється в зоні розпилювання матеріалів викидався разом з водою вниз Це забезпечує якісне промивання ріжучих дисків 12 Робоча подача робочих валів 11 виконавчого органу з набором ріжучих дисків 12 у вертикальній площині здійснюється механізмом 7 вертикальної подачі виконавчого органу До комплекту станка входить один візок 14, або декілька ВІЗКІВ, ЯКІ використовують для встановлення на них і доставляння в зону різання заготовки 15, а також доставляння продукції із зони різання Візок 14 оснащений спеціальною підставкою 16, яка забезпечує вихід дисків 12 із заготовки 15, яка обробляється та запобігає від пошкоджень ріжучих дисків 12 та візка 14 Фундамент виконаний таким чином, що візок 14 рухається по направляючим 17 в заглибленні фундаменту, яке одночасно використовується для збору відпрацьованої води та шламу Станок працює наступним чином На візок 14 із спеціальною підставкою 16, який знаходиться за межами станка, встановлюють заготовку 15 (граніт, мармур, бетоні блоки та ІНШІ) По направляючих 17 візок 14 доставляють в зону різання станка і фіксують При цьому, робочі вали 11 з ріжучими дисками 12 ПІДНЯТІ угору і зафіксовані механізмом 4 гальмування Вмикаємо меха 60471 нізм подачі кожного із робочих валів 11, встановлюємо ріжучі диски 12, щоб максимально наблизити інструмент до вертикальної площини заготовки, вмикаємо двигуни ІЗ приводів робочих валів 11 Вмикаємо механізм 7 вертикальної подачі виконавчого органу Далі процес різання виконується в автоматизованому режимі Величина вертикального робочого ходу обмежена кінцевими вимикачами, кожне спрацьовування яких угорі і внизу подає команду на механізм 9 подачі глибини різання Глибини різання визначає та встановлює оператор, виходячи із технологічних можливостей інструменту та матеріалу, який піддягає обробці З кожним робочим ходом вали з ріжучими дисками наближуються на величину двох глибин різання за один прохід ВКІНЦІ зближення, коли матеріал розрізаний, вали розводять, а інструмент виводять із заготовки і підіймають угору на вихідну позицію Візок ВИВОДЯТЬ ІЗ ЗОНИ різання і краном або іншими засобами знімають продукт розпилювання з візка Фіг. Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
