Сверлильно-пазовий станок

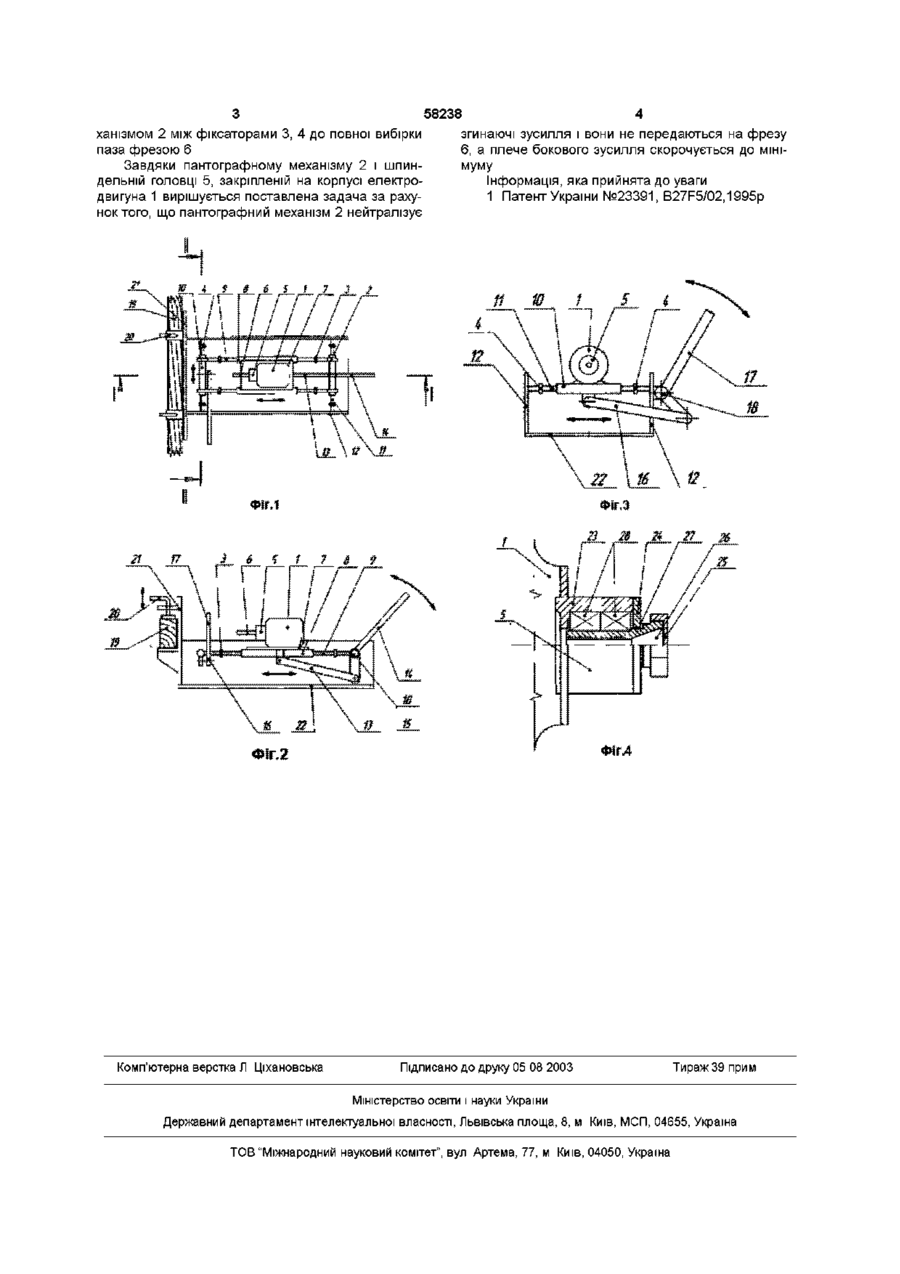

Сверлильно-пазовий станок, що включає електродвигун, патрон, ручки керування, затискачі, який відрізняється тим, що електродвигун розташований на пантографному механізмі, що переміщується між фіксаторами, а на корпусі електродвигуна закріплена шпиндельна головка ти 7, яка кріпиться на муфтах 8, що насажені на труби 9, КІНЦІ яких споряджені муфтами 10, які насажені на труби 11, що кріпляться за бокові стінки 12 Плита 7 з'єднана шарнірно з тягою 13 і коромислом - ручкою 14, що кріпиться на шарнірі 15, а муфти 10 з'єднані шарнірно з тягою 16 і коромислом - ручкою 17, що кріпиться на шарнірі 18 На трубах 9, 11, ВІДПОВІДНО, закріплюють пе редвижні фіксатори 3, 4, що регулюють глибину і довжину паза на сортименті деревини 19, що зажимається струбцинами 20 Бокові СТІНКИ 12 з'єднані з торцевою стінкою 21 і днищем 22 Крім того, на корпусі електродвигуна 1 і його валі (на фіг не показаний) закріплюють шпиндельну головку 5, яка складається із корпуса 23, кришки 24, гайки 25, цанги 26, муфти 27, ПІДШИПНИКІВ 28 Сверл ильно-пазовий станок налаштовують наступним чином Підбирають фрезу 6 по ширині паза (на фіг не показаний) і вставляють в шпиндельну головку 5 Закріплюють сортимент деревини 19 паралельно торцевій СТІНЦІ 21 струбцинами 20 і ними регулюють фрезу 6 по осі паза, або роблять теж саме, прикріпивши сверлильно-пазовий станок на сортимент деревини 19 (наприклад, на створці двері) з таким розрахунком, щоб паз попав у поле дії пантографного механізму 2 Регулюють глибину і довжину паза фіксаторами 3,4 і закріплюють їх Сверлильно-пазовий станок працює наступним чином Включають електродвигун 1 і коромисламиручками 14, 17 маніпулюють пантографним ме 00 со сч 00 ю 58238 ханізмом 2 між фіксаторами 3, 4 до повної вибірки паза фрезою 6 Завдяки пантографному механізму 2 і шпиндельній головці 5, закріпленій на корпусі електродвигуна 1 вирішується поставлена задача за рахунок того, що пантографний механізм 2 нейтралізує згинаючі зусилля і вони не передаються на фрезу 6, а плече бокового зусилля скорочується до мінімуму Інформація, яка прийнята до уваги 1 Патент України №23391, B27F5/02,1995p і* * Комп'ютерна верстка Л Ціхановська Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
