Номер патенту: 60487

Опубліковано: 25.06.2011

Автор: Матяжов Олександр Анатолійович

Завантажити PDF файл.

Формула / Реферат

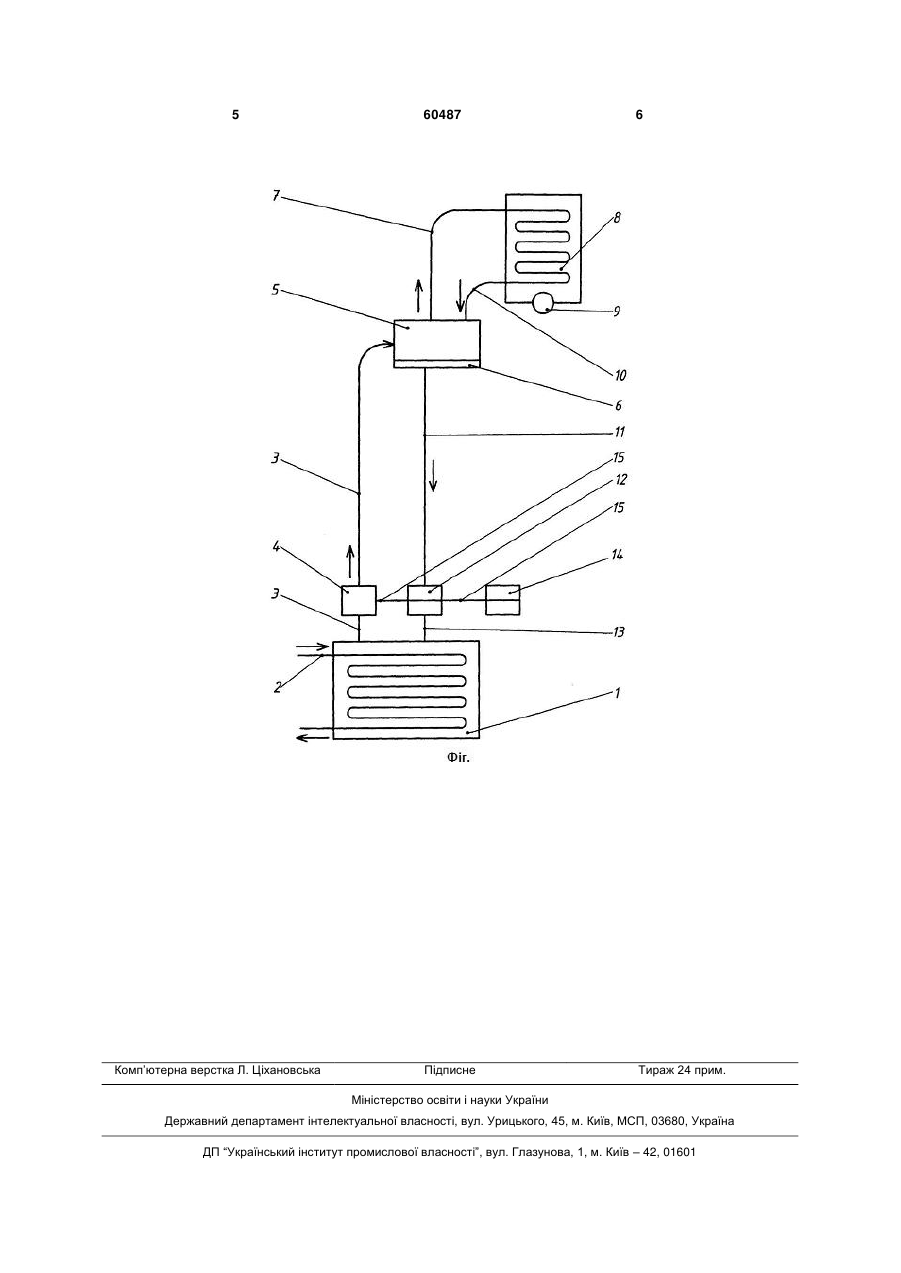

1. Газогідравлічна енергоустановка, що включає трубопровід нагрітого газу, усередині якого встановлена турбіна, секцію підігріву газу, секцію охолодження газу, трубу для скидання конденсату, оснащену гідротурбіною, яка відрізняється тим, що секція підігріву газу містить закриту ємність, заповнену робочою рідиною, усередині ємності розташовані трубопроводи для теплоносія; до верхньої частини ємності підведений трубопровід нагрітого газу, усередині якого встановлена турбіна, з'єднаний з регенератором, що являє собою ємність, у нижній частині якого розташований конденсатозбірник, до верхньої частини якого підведений трубопровід охолодженого газу, що входить у секцію охолодження газу, що містить конденсатор, оснащений вентилятором, вихідний трубопровід конденсатора з'єднаний з регенератором, конденсатозбірник регенератора з'єднаний з трубою для скидання конденсату, оснащеною гідротурбіною, після якої розташована труба, що відводить, рідину, яка з'єднана з ємністю, заповненою робочою рідиною, енергоустановка містить генератор, причому турбіна, гідротурбіна й генератор розташовані на одному валу; регенератор розташований вище ємності, заповненої робочою рідиною, конденсатор розташовано вище регенератора.

2. Газогідравлічна енергоустановка за п. 1, яка відрізняється тим, що після гідротурбіни встановлений насос.

3. Газогідравлічна енергоустановка за п. 1, яка відрізняється тим, що регенератор і конденсатор встановлені на природних височинах.

Текст

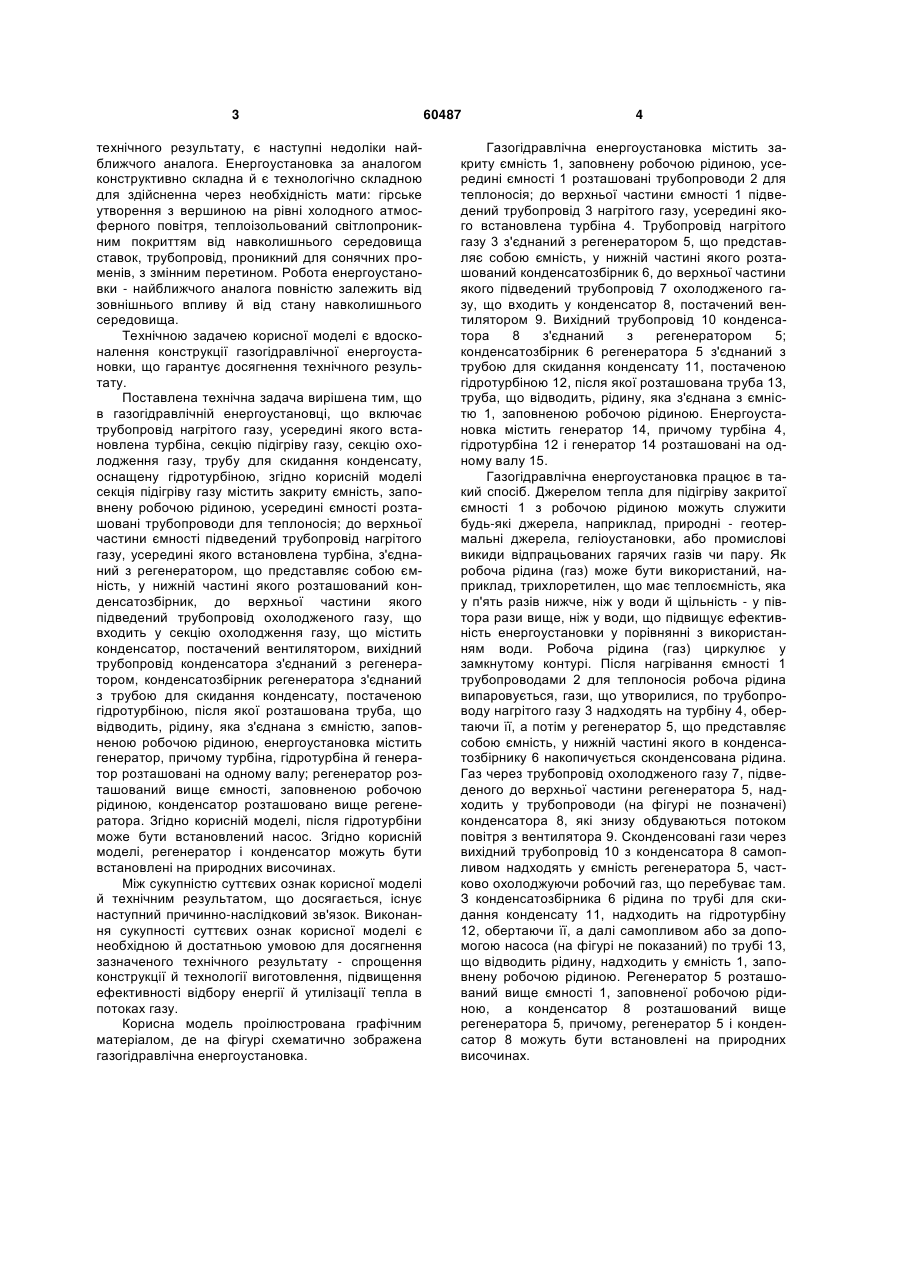

1. Газогідравлічна енергоустановка, що включає трубопровід нагрітого газу, усередині якого встановлена турбіна, секцію підігріву газу, секцію охолодження газу, трубу для скидання конденсату, оснащену гідротурбіною, яка відрізняється тим, що секція підігріву газу містить закриту ємність, заповнену робочою рідиною, усередині ємності розташовані трубопроводи для теплоносія; до верхньої частини ємності підведений трубопровід нагрітого газу, усередині якого встановлена турбіна, з'єднаний з регенератором, що являє собою ємність, у нижній частині якого розташований конденсатозбірник, до верхньої частини якого підведений трубопровід охолодженого газу, що входить 3 технічного результату, є наступні недоліки найближчого аналога. Енергоустановка за аналогом конструктивно складна й є технологічно складною для здійсненна через необхідність мати: гірське утворення з вершиною на рівні холодного атмосферного повітря, теплоізольований світлопроникним покриттям від навколишнього середовища ставок, трубопровід, проникний для сонячних променів, з змінним перетином. Робота енергоустановки - найближчого аналога повністю залежить від зовнішнього впливу й від стану навколишнього середовища. Технічною задачею корисної моделі є вдосконалення конструкції газогідравлічної енергоустановки, що гарантує досягнення технічного результату. Поставлена технічна задача вирішена тим, що в газогідравлічній енергоустановці, що включає трубопровід нагрітого газу, усередині якого встановлена турбіна, секцію підігріву газу, секцію охолодження газу, трубу для скидання конденсату, оснащену гідротурбіною, згідно корисній моделі секція підігріву газу містить закриту ємність, заповнену робочою рідиною, усередині ємності розташовані трубопроводи для теплоносія; до верхньої частини ємності підведений трубопровід нагрітого газу, усередині якого встановлена турбіна, з'єднаний з регенератором, що представляє собою ємність, у нижній частині якого розташований конденсатозбірник, до верхньої частини якого підведений трубопровід охолодженого газу, що входить у секцію охолодження газу, що містить конденсатор, постачений вентилятором, вихідний трубопровід конденсатора з'єднаний з регенератором, конденсатозбірник регенератора з'єднаний з трубою для скидання конденсату, постаченою гідротурбіною, після якої розташована труба, що відводить, рідину, яка з'єднана з ємністю, заповненою робочою рідиною, енергоустановка містить генератор, причому турбіна, гідротурбіна й генератор розташовані на одному валу; регенератор розташований вище ємності, заповненою робочою рідиною, конденсатор розташовано вище регенератора. Згідно корисній моделі, після гідротурбіни може бути встановлений насос. Згідно корисній моделі, регенератор і конденсатор можуть бути встановлені на природних височинах. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Виконання сукупності суттєвих ознак корисної моделі є необхідною й достатньою умовою для досягнення зазначеного технічного результату - спрощення конструкції й технології виготовлення, підвищення ефективності відбору енергії й утилізації тепла в потоках газу. Корисна модель проілюстрована графічним матеріалом, де на фігурі схематично зображена газогідравлічна енергоустановка. 60487 4 Газогідравлічна енергоустановка містить закриту ємність 1, заповнену робочою рідиною, усередині ємності 1 розташовані трубопроводи 2 для теплоносія; до верхньої частини ємності 1 підведений трубопровід 3 нагрітого газу, усередині якого встановлена турбіна 4. Трубопровід нагрітого газу 3 з'єднаний з регенератором 5, що представляє собою ємність, у нижній частині якого розташований конденсатозбірник 6, до верхньої частини якого підведений трубопровід 7 охолодженого газу, що входить у конденсатор 8, постачений вентилятором 9. Вихідний трубопровід 10 конденсатора 8 з'єднаний з регенератором 5; конденсатозбірник 6 регенератора 5 з'єднаний з трубою для скидання конденсату 11, постаченою гідротурбіною 12, після якої розташована труба 13, труба, що відводить, рідину, яка з'єднана з ємністю 1, заповненою робочою рідиною. Енергоустановка містить генератор 14, причому турбіна 4, гідротурбіна 12 і генератор 14 розташовані на одному валу 15. Газогідравлічна енергоустановка працює в такий спосіб. Джерелом тепла для підігріву закритої ємності 1 з робочою рідиною можуть служити будь-які джерела, наприклад, природні - геотермальні джерела, геліоустановки, або промислові викиди відпрацьованих гарячих газів чи пару. Як робоча рідина (газ) може бути використаний, наприклад, трихлоретилен, що має теплоємність, яка у п'ять разів нижче, ніж у води й щільність - у півтора рази вище, ніж у води, що підвищує ефективність енергоустановки у порівнянні з використанням води. Робоча рідина (газ) циркулює у замкнутому контурі. Після нагрівання ємності 1 трубопроводами 2 для теплоносія робоча рідина випаровується, гази, що утворилися, по трубопроводу нагрітого газу 3 надходять на турбіну 4, обертаючи її, а потім у регенератор 5, що представляє собою ємність, у нижній частині якого в конденсатозбірнику 6 накопичується сконденсована рідина. Газ через трубопровід охолодженого газу 7, підведеного до верхньої частини регенератора 5, надходить у трубопроводи (на фігурі не позначені) конденсатора 8, які знизу обдуваються потоком повітря з вентилятора 9. Сконденсовані гази через вихідний трубопровід 10 з конденсатора 8 самопливом надходять у ємність регенератора 5, частково охолоджуючи робочий газ, що перебуває там. З конденсатозбірника 6 рідина по трубі для скидання конденсату 11, надходить на гідротурбіну 12, обертаючи її, а далі самопливом або за допомогою насоса (на фігурі не показаний) по трубі 13, що відводить рідину, надходить у ємність 1, заповнену робочою рідиною. Регенератор 5 розташований вище ємності 1, заповненої робочою рідиною, а конденсатор 8 розташований вище регенератора 5, причому, регенератор 5 і конденсатор 8 можуть бути встановлені на природних височинах. 5 Комп’ютерна верстка Л. Ціхановська 60487 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Gas-hydraulic power plant

Автори англійською

Matiazhov Oleksandr Anatoliiovych

Назва патенту російською

Газогидравлическая энергоустановка

Автори російською

Матяжов Александр Анатолиевич

МПК / Мітки

МПК: F03G 6/00

Мітки: енергоустановка, газогідравлічна
