Рекламно-інформаційний пристрій з круговим оглядом

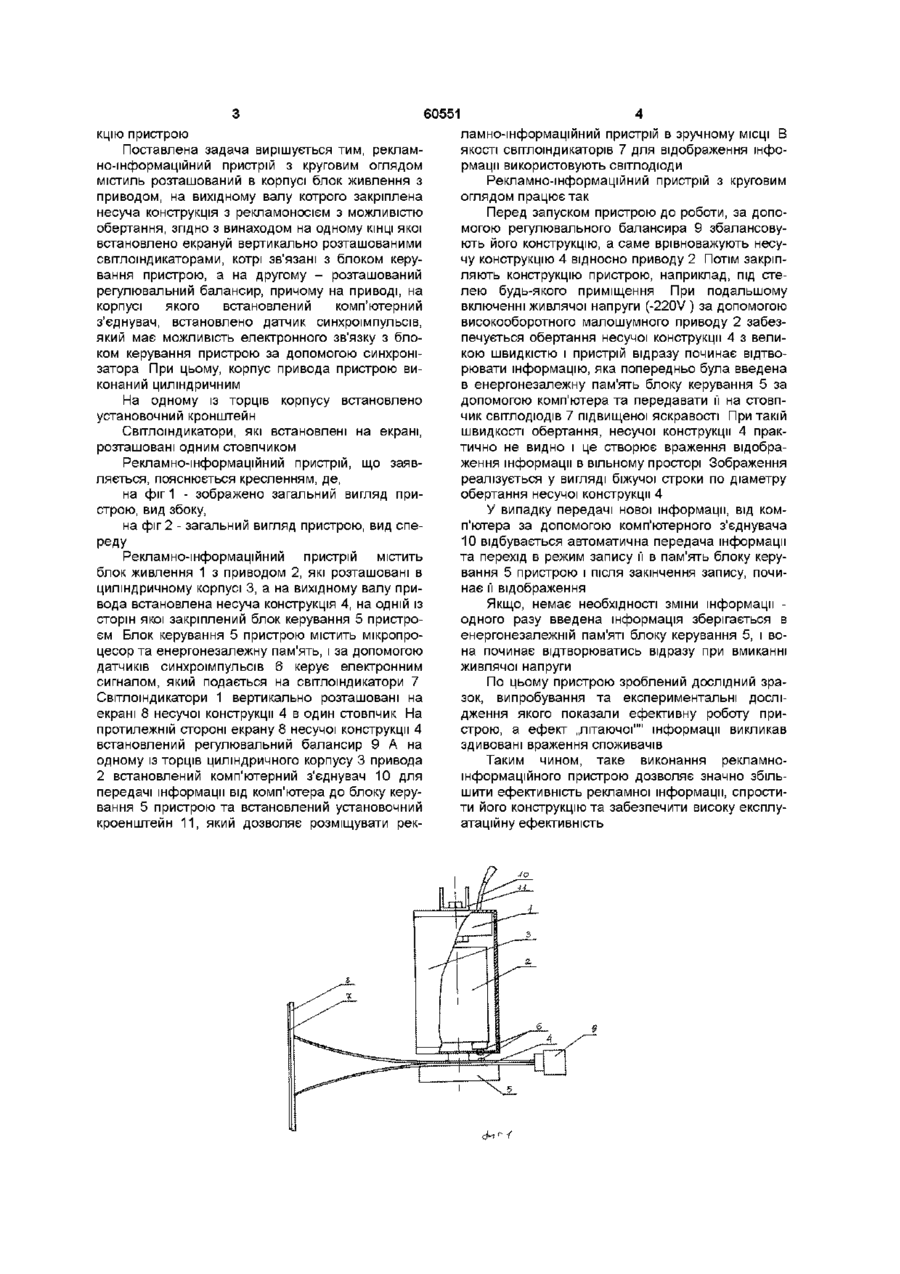

1 Рекламно-інформаційний пристрій з круговим оглядом, що містить розташований в корпусі блок живлення з приводом, на вихідному валу якого закріплена несуча конструкція з можливістю обертання, на якій встановлений рекламоносій, який відрізняється тим, що на одному КІНЦІ несучої конструкції рекламоносія встановлений екран з вертикально розташованими світлоіндикаторами, що зв'язані з блоком керування пристрою, а на другому розташований регулювальний балансир, при цьому на корпусі приводу встановлений комп'ютерний з'єднувач, а на приводі розташований датчик синхроімпульсів, який виконаний з можливістю електронного зв'язку з блоком керування пристрою за допомогою синхронізатора 2 Рекламно-інформаційний пристрій по п 1, який відрізняється тим, що корпус приводу виконаний циліндричним 3 Рекламно-інформаційний пристрій по п 1, який відрізняється тим, що світлоіндикатори, які встановлені на екрані, розташовані одним стовпчиком 4 Рекламно-інформаційний пристрій по п 1, який відрізняється тим, що на одному із торців корпусу приводу встановлений установочний кронштейн Винахід відноситься до рекламноінформаційних технологій, зокрема, до електронних пристроїв для візуальної цифрової, текстової та графічної інформації і може бути використаний у будь-якій галузі для рекламно-інформаційного призначення Відомо пристрій для реклами, що містить сітчасту дротову основу, на якій виконані тримачі у вигляді гачків На цих гачках вільно підвішені носи інформації, які можуть мати як плескату, так і об'ємну форму і в залежності від виду інформації пристрій може мати площинну, хвилеподібну або циліндричну форму (див Патент України № 26154 від 07 06 99р G09F 7/00) Недоліками цього пристрою є невисока надійність конструкції пристрою внаслідок застосування не міцних матеріалів, а також високу трудомісткість при замші рекламоносія на пристрою Також відомий модульний інформаційний стенд для візуалізацм інформації, що містить корпус, в якому розташовані інформаційні панелі у вигляді геометричної фігури, наприклад, призми і має можливість повороту на СТІЙЦІ, котра встановлена в опорний тримач (див пат США № 5347734 від 11 95p,G09F11/02) Недоліками такого пристрою є невисока рекламна ефективність, яка обумовлена його конс трукцією, а також необхідність заміни рекламоносія, тобто панелів, для демонстрації нових видів реклами, що пов'язане з витратами часу Відомо також динамічний демонстраційний пристрій з поворотними призматичними модулями квадратного перерізу, що містить привод, встановлений в корпусі, несучу конструкцію, на якій розташовані рекламоносм у вигляді складених зображень на скляних панелях, і яка встановлена на СТІЙЦІ на опорній поверхні (див пат Франції № 2703177 від 12 95р, G09F11/26) При цьому, пристрій містить демонстраційні модулі, які встановлені з можливістю обертання на осях і зв'язані між собою механічним ланцюгом А механічний ланцюг містить всі кінематичні елементи, що входять до такого пристрою Недоліками такого пристрою є складність його конструкції, яка обумовлена наявністю значної КІЛЬКОСТІ механічних зв'язків, що приводить до незручності заміни рекломоносмв та їх обслуговування, а також невисока рекламна ефективність, яка пов'язана з обмеженням ЛІНІЙНИХ розмірів рекламоносмв та самою конструкцією пристрою В основу винаходу поставлена задача створити такий рекламно-інформаційний пристрій з круговим оглядом, який дозволив би забезпечити високу рекламну ефективність та спростити констру ю ю о (О 60551 кцію пристрою Поставлена задача вирішується тим, рекламно-інформаційний пристрій з круговим оглядом містиль розташований в корпусі блок живлення з приводом, на вихідному валу котрого закріплена несуча конструкція з рекламоносієм з можливістю обертання, згідно з винаходом на одному КІНЦІ якої встановлено екрануй вертикально розташованими світлоіндикаторами, котрі зв'язані з блоком керування пристрою, а на другому - розташований регулювальний балансир, причому на приводі, на корпусі якого встановлений комп'ютерний з'єднувач, встановлено датчик синхроімпульсів, який має можливість електронного зв'язку з блоком керування пристрою за допомогою синхронізатора При цьому, корпус привода пристрою виконаний циліндричним На одному із торців корпусу встановлено установочний кронштейн Світлоіндикатори, які встановлені на екрані, розташовані одним стовпчиком Рекламно-інформаційний пристрій, що заявляється, пояснюється кресленням, де, на фіг 1 - зображено загальний вигляд пристрою, вид збоку, на фіг 2 - загальний вигляд пристрою, вид спереду Рекламно-інформаційний пристрій містить блок живлення 1 з приводом 2, які розташовані в циліндричному корпусі 3, а на вихідному валу привода встановлена несуча конструкція 4, на одній із сторін якої закріплений блок керування 5 пристроєм Блок керування 5 пристрою містить мікропроцесор та енергонезалежну пам'ять, і за допомогою датчиків синхроімпульсів 6 керує електронним сигналом, який подається на світлоіндикатори 7 Світлоіндикатори 1 вертикально розташовані на екрані 8 несучої конструкції 4 в один стовпчик На протилежній стороні екрану 8 несучої конструкції 4 встановлений регулювальний балансир 9 А на одному із торців циліндричного корпусу 3 привода 2 встановлений комп'ютерний з'єднувач 10 для передачі інформації від комп'ютера до блоку керування 5 пристрою та встановлений установочний кроенштейн 11, який дозволяє розміщувати рек ламно-інформаційний пристрій в зручному МІСЦІ В якості світлоіндикаторів 7 для відображення інформації використовують світлодюди Рекламно-інформаційний пристрій з круговим оглядом працює так Перед запуском пристрою до роботи, за допомогою регулювального балансира 9 збалансовують його конструкцію, а саме врівноважують несучу конструкцію 4 відносно приводу 2 Потім закріпляють конструкцію пристрою, наприклад, під стелею будь-якого приміщення При подальшому включенні живлячої напруги (-220V ) за допомогою високооборотного малошумного приводу 2 забезпечується обертання несучої конструкції 4 з великою швидкістю і пристрій відразу починає відтворювати інформацію, яка попередньо була введена в енергонезалежну пам'ять блоку керування 5 за допомогою комп'ютера та передавати її на стовпчик СВІТЛОДІОДІВ 7 підвищеної яскравості При такій швидкості обертання, несучої конструкції 4 практично не видно і це створює враження відображення інформації в вільному просторі Зображення реалізується у вигляді біжучої строки по діаметру обертання несучої конструкції 4 У випадку передачі нової інформації, від комп'ютера за допомогою комп'ютерного з'єднувача 10 відбувається автоматична передача інформації та перехід в режим запису її в пам'ять блоку керування 5 пристрою і після закінчення запису, починає її відображення Якщо, немає необхідності зміни інформації одного разу введена інформація зберігається в енергонезалежній пам'яті блоку керування 5, і вона починає відтворюватись відразу при вмиканні живлячої напруги По цьому пристрою зроблений дослідний зразок, випробування та експериментальні дослідження якого показали ефективну роботу пристрою, а ефект „літаючої"" інформації викликав здивовані враження споживачів Таким чином, таке виконання рекламноінформаційного пристрою дозволяє значно збільшити ефективність рекламної інформації, спростити його конструкцію та забезпечити високу експлуатаційну ефективність 60551 Комп'ютерна верстка С Волобусв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
