Спосіб визначення чутливості сенсору з взаємопроникними електродами

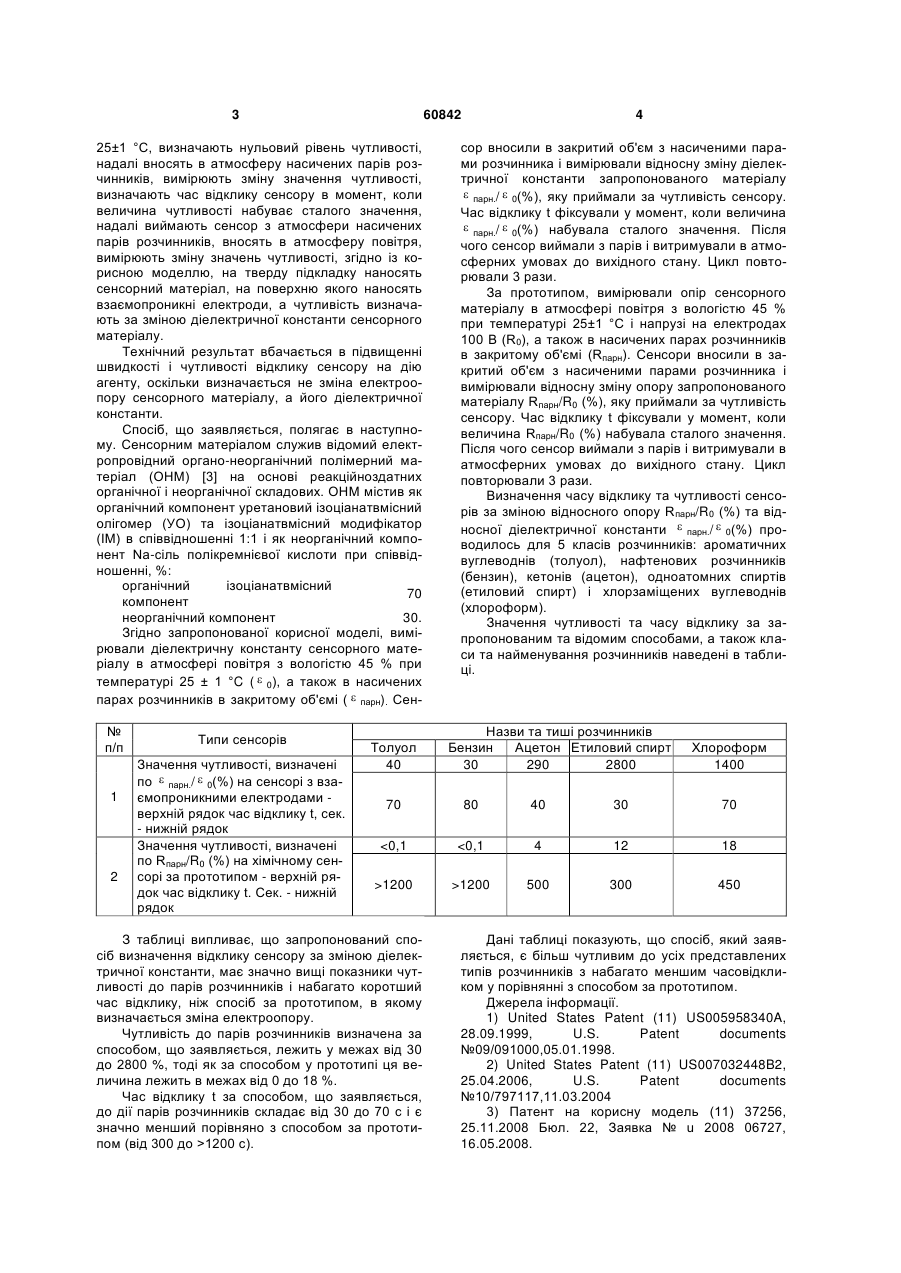

Спосіб визначення чутливості сенсору з взаємопроникними електродами, при якому сенсорний матеріал наносять на тверду підкладку з взаємопроникними електродами у вигляді взаємопроника 3 60842 25±1 °C, визначають нульовий рівень чутливості, надалі вносять в атмосферу насичених парів розчинників, вимірюють зміну значення чутливості, визначають час відклику сенсору в момент, коли величина чутливості набуває сталого значення, надалі виймають сенсор з атмосфери насичених парів розчинників, вносять в атмосферу повітря, вимірюють зміну значень чутливості, згідно із корисною моделлю, на тверду підкладку наносять сенсорний матеріал, на поверхню якого наносять взаємопроникні електроди, а чутливість визначають за зміною діелектричної константи сенсорного матеріалу. Технічний результат вбачається в підвищенні швидкості і чутливості відклику сенсору на дію агенту, оскільки визначається не зміна електроопору сенсорного матеріалу, а його діелектричної константи. Спосіб, що заявляється, полягає в наступному. Сенсорним матеріалом служив відомий електропровідний органо-неорганічний полімерний матеріал (OHM) [3] на основі реакційноздатних органічної і неорганічної складових. OHM містив як органічний компонент уретановий ізоціанатвмісний олігомер (УО) та ізоціанатвмісний модифікатор (ІМ) в співвідношенні 1:1 і як неорганічний компонент Na-сіль полікремнієвої кислоти при співвідношенні, %: органічний ізоціанатвмісний 70 компонент неорганічний компонент 30. Згідно запропонованої корисної моделі, вимірювали діелектричну константу сенсорного матеріалу в атмосфері повітря з вологістю 45 % при температурі 25 ± 1 °C (  0), а також в насичених парах розчинників в закритому об'ємі (  парн). Сен№ п/п 1 2 Типи сенсорів Значення чутливості, визначені по  парн./  0(%) на сенсорі з взаємопроникними електродами верхній рядок час відклику t, сек. - нижній рядок Значення чутливості, визначені по Rпарн/R0 (%) на хімічному сенсорі за прототипом - верхній рядок час відклику t. Сек. - нижній рядок Толуол 40 4 сор вносили в закритий об'єм з насиченими парами розчинника і вимірювали відносну зміну діелектричної константи запропонованого матеріалу  парн./  0(%), яку приймали за чутливість сенсору. Час відклику t фіксували у момент, коли величина  парн./  0(%) набувала сталого значення. Після чого сенсор виймали з парів і витримували в атмосферних умовах до вихідного стану. Цикл повторювали 3 рази. За прототипом, вимірювали опір сенсорного матеріалу в атмосфері повітря з вологістю 45 % при температурі 25±1 °C і напрузі на електродах 100 В (R0), а також в насичених парах розчинників в закритому об'ємі (Rпарн). Сенсори вносили в закритий об'єм з насиченими парами розчинника і вимірювали відносну зміну опору запропонованого матеріалу Rпарн/R0 (%), яку приймали за чутливість сенсору. Час відклику t фіксували у момент, коли величина Rпарн/R0 (%) набувала сталого значення. Після чого сенсор виймали з парів і витримували в атмосферних умовах до вихідного стану. Цикл повторювали 3 рази. Визначення часу відклику та чутливості сенсорів за зміною відносного опору Rпарн/R0 (%) та відносної діелектричної константи  парн./  0(%) проводилось для 5 класів розчинників: ароматичних вуглеводнів (толуол), нафтенових розчинників (бензин), кетонів (ацетон), одноатомних спиртів (етиловий спирт) і хлорзаміщених вуглеводнів (хлороформ). Значення чутливості та часу відклику за запропонованим та відомим способами, а також класи та найменування розчинників наведені в таблиці. Назви та тиші розчинників Бензин Ацетон Етиловий спирт 30 290 2800 Хлороформ 1400 70 80 40 30 70 1200 500 300 450 З таблиці випливає, що запропонований спосіб визначення відклику сенсору за зміною діелектричної константи, має значно вищі показники чутливості до парів розчинників і набагато коротший час відклику, ніж спосіб за прототипом, в якому визначається зміна електроопору. Чутливість до парів розчинників визначена за способом, що заявляється, лежить у межах від 30 до 2800 %, тоді як за способом у прототипі ця величина лежить в межах від 0 до 18 %. Час відклику t за способом, що заявляється, до дії парів розчинників складає від 30 до 70 с і є значно менший порівняно з способом за прототипом (від 300 до >1200 с). Дані таблиці показують, що спосіб, який заявляється, є більш чутливим до усіх представлених типів розчинників з набагато меншим часовідкликом у порівнянні з способом за прототипом. Джерела інформації. 1) United States Patent (11) US005958340A, 28.09.1999, U.S. Patent documents №09/091000,05.01.1998. 2) United States Patent (11) US007032448B2, 25.04.2006, U.S. Patent documents №10/797117,11.03.2004 3) Патент на корисну модель (11) 37256, 25.11.2008 Бюл. 22, Заявка № u 2008 06727, 16.05.2008. 5 Комп’ютерна верстка А. Крижанівський 60842 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
