Вузол вібророзв’язки обшивки каркаса

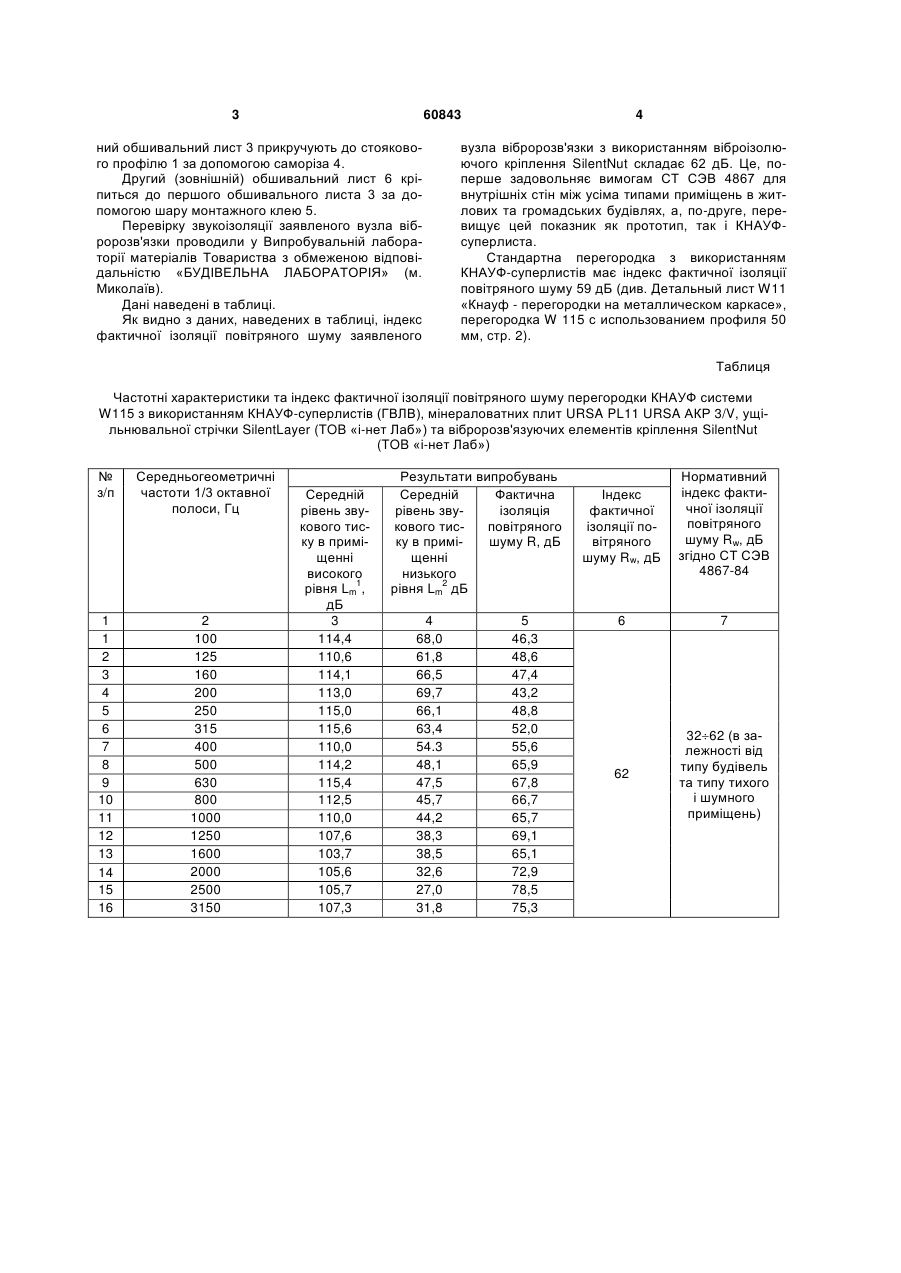

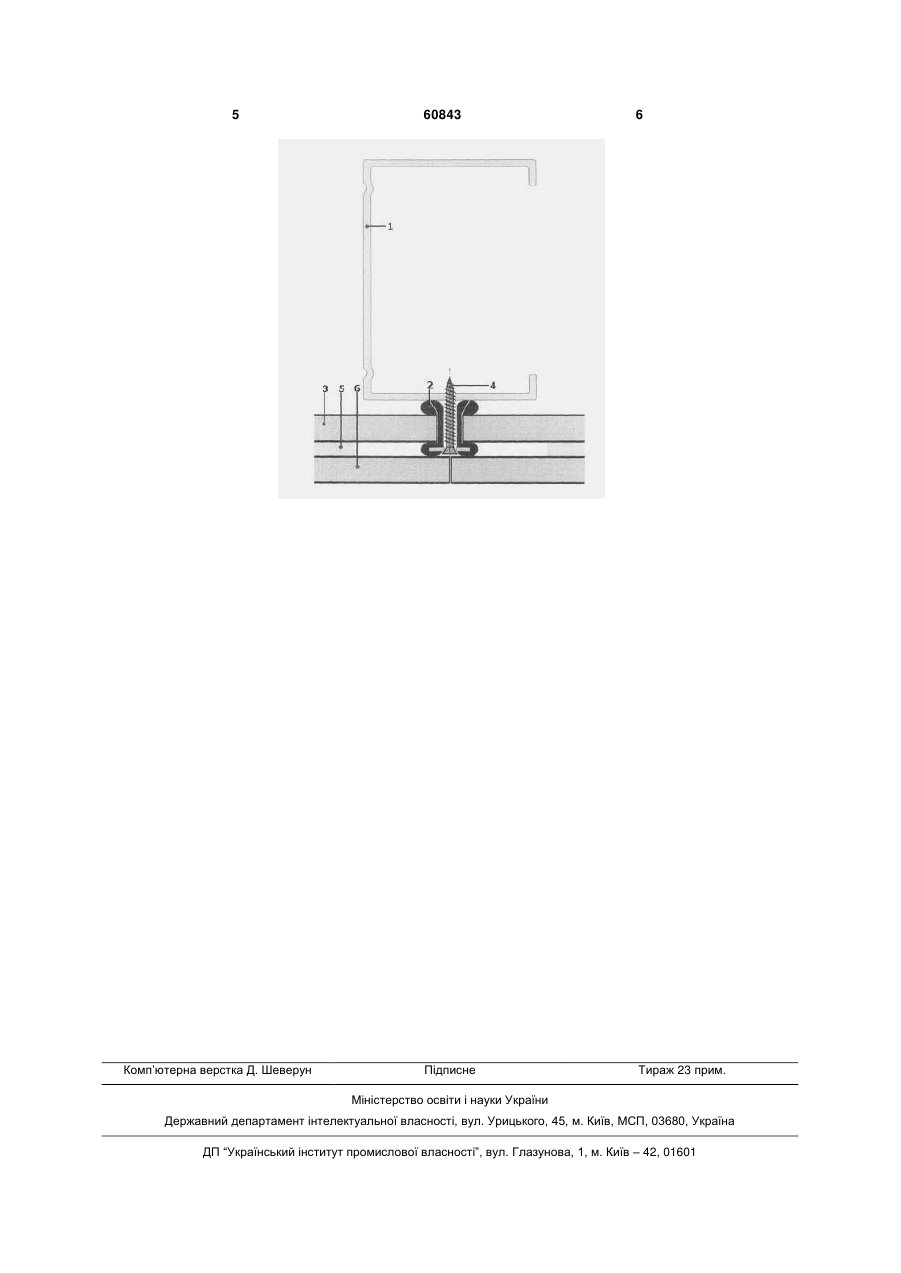

Вузол вібророзв'язки обшивки каркаса, що містить стояковий профіль і обшивальний лист, 3 60843 ний обшивальний лист 3 прикручують до стоякового профілю 1 за допомогою саморіза 4. Другий (зовнішній) обшивальний лист 6 кріпиться до першого обшивального листа 3 за допомогою шару монтажного клею 5. Перевірку звукоізоляції заявленого вузла вібророзв'язки проводили у Випробувальній лабораторії матеріалів Товариства з обмеженою відповідальністю «БУДІВЕЛЬНА ЛАБОРАТОРІЯ» (м. Миколаїв). Дані наведені в таблиці. Як видно з даних, наведених в таблиці, індекс фактичної ізоляції повітряного шуму заявленого 4 вузла вібророзв'язки з використанням віброізолюючого кріплення SilentNut складає 62 дБ. Це, поперше задовольняє вимогам СТ СЭВ 4867 для внутрішніх стін між усіма типами приміщень в житлових та громадських будівлях, а, по-друге, перевищує цей показник як прототип, так і КНАУФсуперлиста. Стандартна перегородка з використанням КНАУФ-суперлистів має індекс фактичної ізоляції повітряного шуму 59 дБ (див. Детальный лист W11 «Кнауф - перегородки на металлическом каркасе», перегородка W 115 с использованием профиля 50 мм, стр. 2). Таблиця Частотні характеристики та індекс фактичної ізоляції повітряного шуму перегородки КНАУФ системи W115 з використанням КНАУФ-суперлистів (ГВЛВ), мінераловатних плит URSA PL11 URSA АКР 3/V, ущільнювальної стрічки SilentLayer (TOB «і-нет Лаб») та вібророзв'язуючих елементів кріплення SilentNut (TOB «і-нет Лаб») № з/п Середньогеометричні частоти 1/3 октавної полоси, Гц 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 2 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 Середній рівень звукового тиску в приміщенні високого 1 рівня Lm , дБ 3 114,4 110,6 114,1 113,0 115,0 115,6 110,0 114,2 115,4 112,5 110,0 107,6 103,7 105,6 105,7 107,3 Результати випробувань Середній Фактична рівень звуізоляція кового тисповітряного ку в примішуму R, дБ щенні низького 2 рівня Lm дБ 4 68,0 61,8 66,5 69,7 66,1 63,4 54.3 48,1 47,5 45,7 44,2 38,3 38,5 32,6 27,0 31,8 5 46,3 48,6 47,4 43,2 48,8 52,0 55,6 65,9 67,8 66,7 65,7 69,1 65,1 72,9 78,5 75,3 Індекс фактичної ізоляції повітряного шуму Rw, дБ Нормативний індекс фактичної ізоляції повітряного шуму Rw, дБ згідно СТ СЭВ 4867-84 6 7 62 3262 (в залежності від типу будівель та типу тихого і шумного приміщень) 5 Комп’ютерна верстка Д. Шеверун 60843 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
