Газовий пальник трубчастого типу з розподіленими камерами
Номер патенту: 60947
Опубліковано: 25.06.2011
Автори: Воронцов Володимир Анатолійович, Варламов Геннадій Борисович
Формула / Реферат
Газовий пальник трубчастого типу з розподіленими камерами, що містить зовнішній та внутрішній корпуси, які ізольовані один відносно одного, патрубки для підводу газу та повітря, повітряну та газові камери, у яких розташовано повітряні трубки з отворами на бокових стінках, та торцеву стінку, яку виконано у вигляді розподільної пластини з отворами для подачі газу, який відрізняється тим, що газова камера у внутрішньому та зовнішньому корпусі розподілена щільною стінкою.
Текст

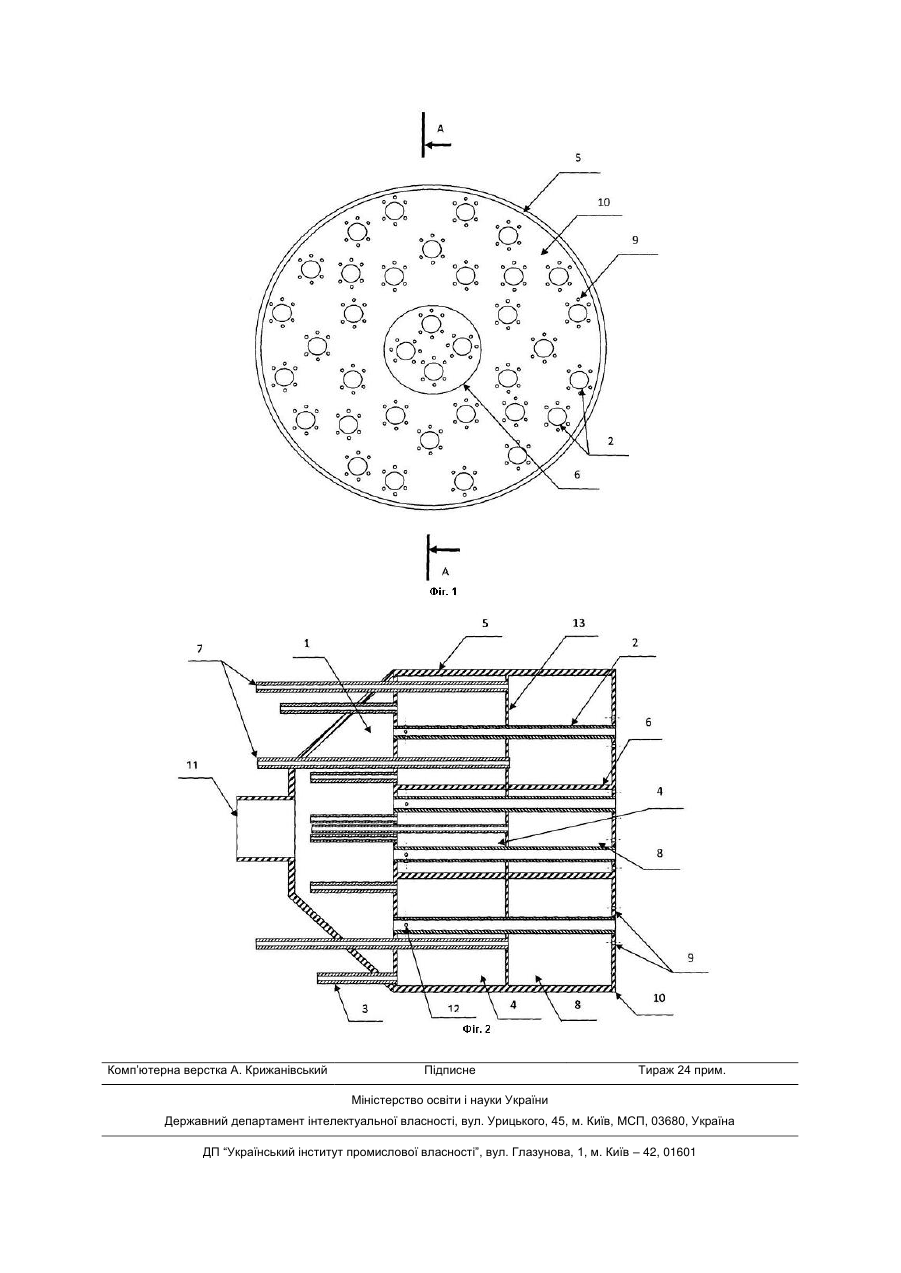

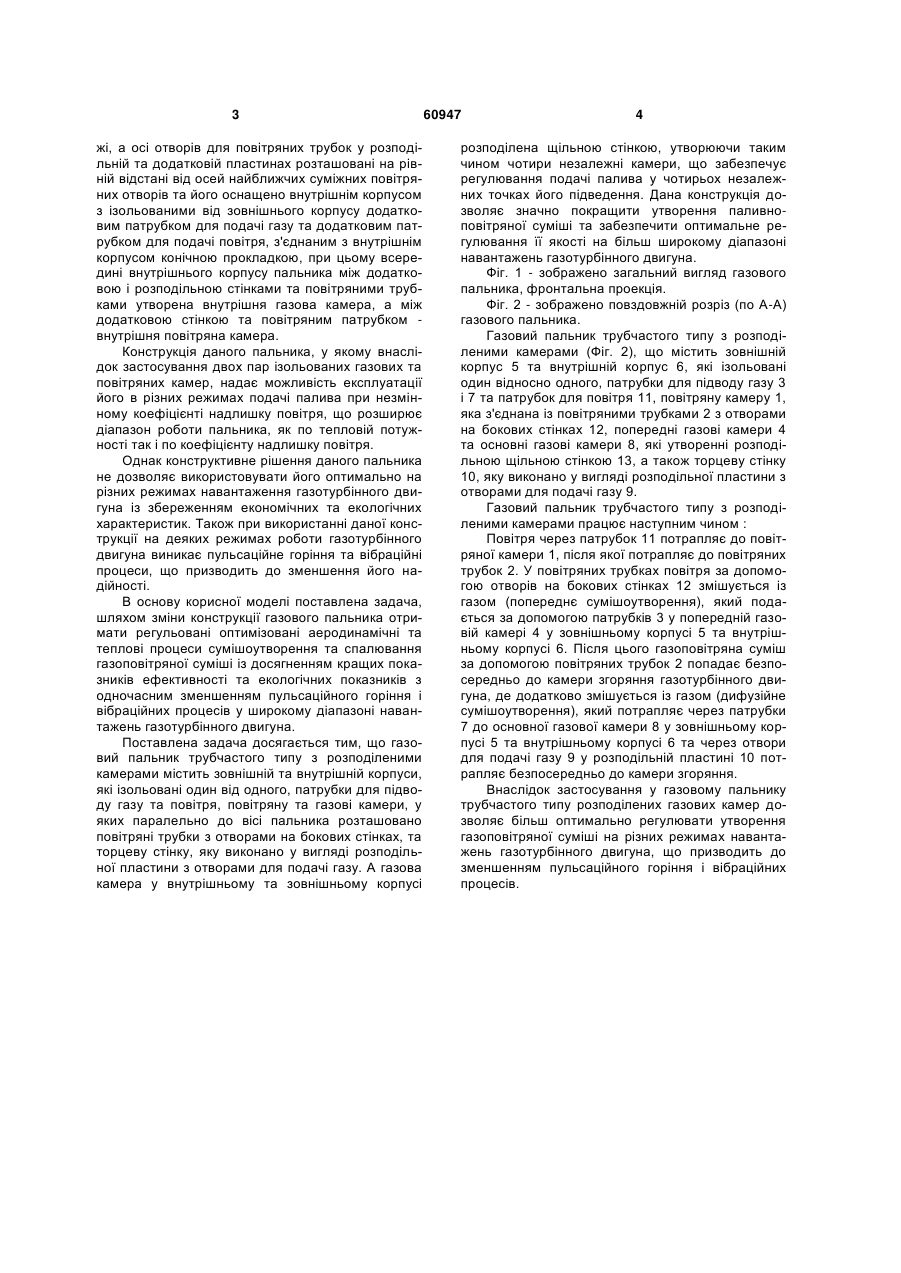

Газовий пальник трубчастого типу з розподіленими камерами, що містить зовнішній та внутрі 3 жі, а осі отворів для повітряних трубок у розподільній та додатковій пластинах розташовані на рівній відстані від осей найближчих суміжних повітряних отворів та його оснащено внутрішнім корпусом з ізольованими від зовнішнього корпусу додатковим патрубком для подачі газу та додатковим патрубком для подачі повітря, з'єднаним з внутрішнім корпусом конічною прокладкою, при цьому всередині внутрішнього корпусу пальника між додатковою і розподільною стінками та повітряними трубками утворена внутрішня газова камера, а між додатковою стінкою та повітряним патрубком внутрішня повітряна камера. Конструкція даного пальника, у якому внаслідок застосування двох пар ізольованих газових та повітряних камер, надає можливість експлуатації його в різних режимах подачі палива при незмінному коефіцієнті надлишку повітря, що розширює діапазон роботи пальника, як по тепловій потужності так і по коефіцієнту надлишку повітря. Однак конструктивне рішення даного пальника не дозволяє використовувати його оптимально на різних режимах навантаження газотурбінного двигуна із збереженням економічних та екологічних характеристик. Також при використанні даної конструкції на деяких режимах роботи газотурбінного двигуна виникає пульсаційне горіння та вібраційні процеси, що призводить до зменшення його надійності. В основу корисної моделі поставлена задача, шляхом зміни конструкції газового пальника отримати регульовані оптимізовані аеродинамічні та теплові процеси сумішоутворення та спалювання газоповітряної суміші із досягненням кращих показників ефективності та екологічних показників з одночасним зменшенням пульсаційного горіння і вібраційних процесів у широкому діапазоні навантажень газотурбінного двигуна. Поставлена задача досягається тим, що газовий пальник трубчастого типу з розподіленими камерами містить зовнішній та внутрішній корпуси, які ізольовані один від одного, патрубки для підводу газу та повітря, повітряну та газові камери, у яких паралельно до вісі пальника розташовано повітряні трубки з отворами на бокових стінках, та торцеву стінку, яку виконано у вигляді розподільної пластини з отворами для подачі газу. А газова камера у внутрішньому та зовнішньому корпусі 60947 4 розподілена щільною стінкою, утворюючи таким чином чотири незалежні камери, що забезпечує регулювання подачі палива у чотирьох незалежних точках його підведення. Дана конструкція дозволяє значно покращити утворення паливноповітряної суміші та забезпечити оптимальне регулювання її якості на більш широкому діапазоні навантажень газотурбінного двигуна. Фіг. 1 - зображено загальний вигляд газового пальника, фронтальна проекція. Фіг. 2 - зображено повздовжній розріз (по А-А) газового пальника. Газовий пальник трубчастого типу з розподіленими камерами (Фіг. 2), що містить зовнішній корпус 5 та внутрішній корпус 6, які ізольовані один відносно одного, патрубки для підводу газу 3 і 7 та патрубок для повітря 11, повітряну камеру 1, яка з'єднана із повітряними трубками 2 з отворами на бокових стінках 12, попередні газові камери 4 та основні газові камери 8, які утворенні розподільною щільною стінкою 13, а також торцеву стінку 10, яку виконано у вигляді розподільної пластини з отворами для подачі газу 9. Газовий пальник трубчастого типу з розподіленими камерами працює наступним чином : Повітря через патрубок 11 потрапляє до повітряної камери 1, після якої потрапляє до повітряних трубок 2. У повітряних трубках повітря за допомогою отворів на бокових стінках 12 змішується із газом (попереднє сумішоутворення), який подається за допомогою патрубків 3 у попередній газовій камері 4 у зовнішньому корпусі 5 та внутрішньому корпусі 6. Після цього газоповітряна суміш за допомогою повітряних трубок 2 попадає безпосередньо до камери згоряння газотурбінного двигуна, де додатково змішується із газом (дифузійне сумішоутворення), який потрапляє через патрубки 7 до основної газової камери 8 у зовнішньому корпусі 5 та внутрішньому корпусі 6 та через отвори для подачі газу 9 у розподільній пластині 10 потрапляє безпосередньо до камери згоряння. Внаслідок застосування у газовому пальнику трубчастого типу розподілених газових камер дозволяє більш оптимально регулювати утворення газоповітряної суміші на різних режимах навантажень газотурбінного двигуна, що призводить до зменшенням пульсаційного горіння і вібраційних процесів. Комп’ютерна верстка А. Крижанівський Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner of tubular type with distributed chambers
Автори англійськоюVarlamov Hennadii Borysovych, Vorontsov Volodymyr Anatoliiovych
Назва патенту російськоюГазовая горелка трубчатого типа с распределенными камерами
Автори російськоюВарламов Геннадий Борисович, Воронцов Владимир Анатольевич
МПК / Мітки
МПК: F23D 14/02, F23D 14/22
Мітки: камерами, пальник, газовий, типу, розподіленими, трубчастого
