Газовий пальник

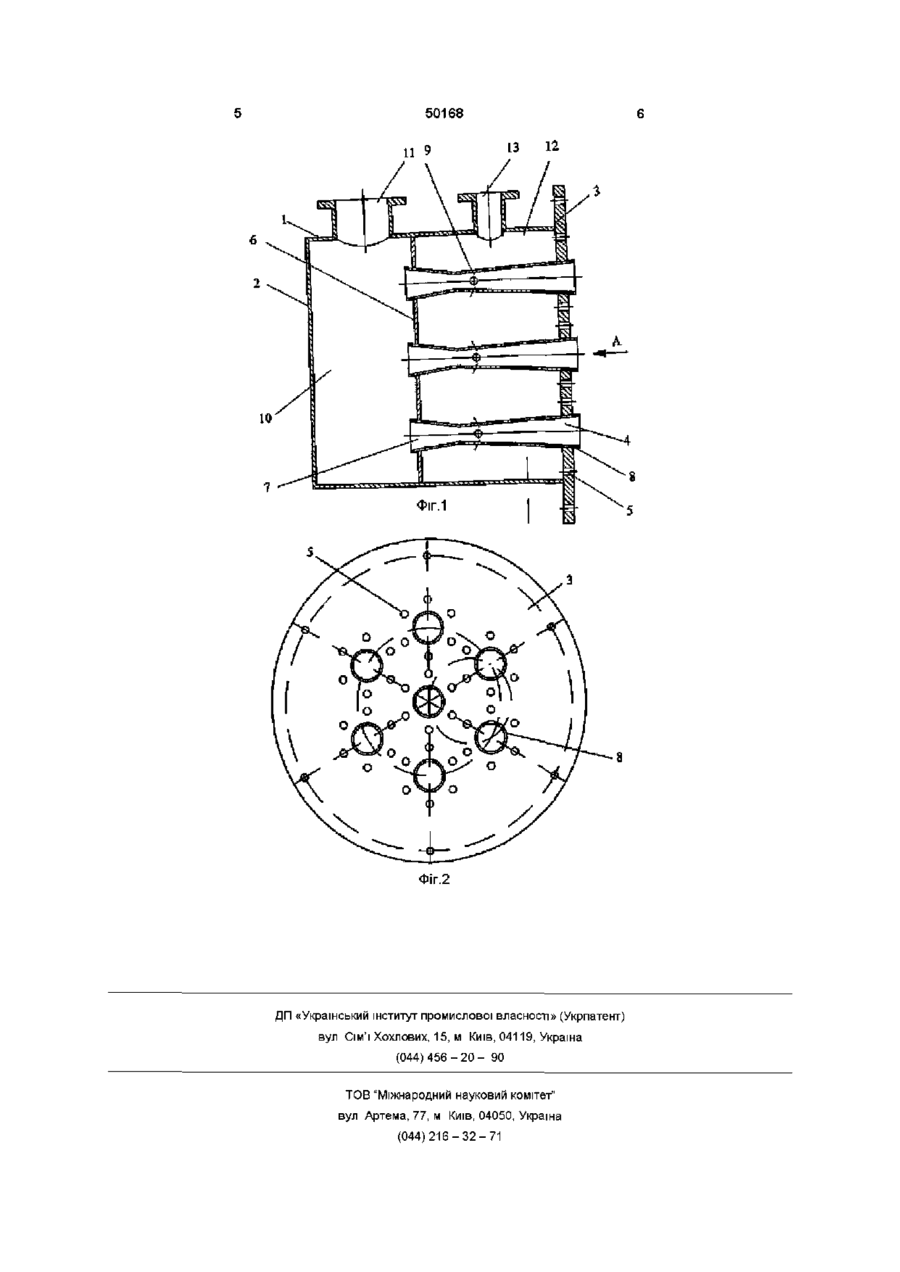

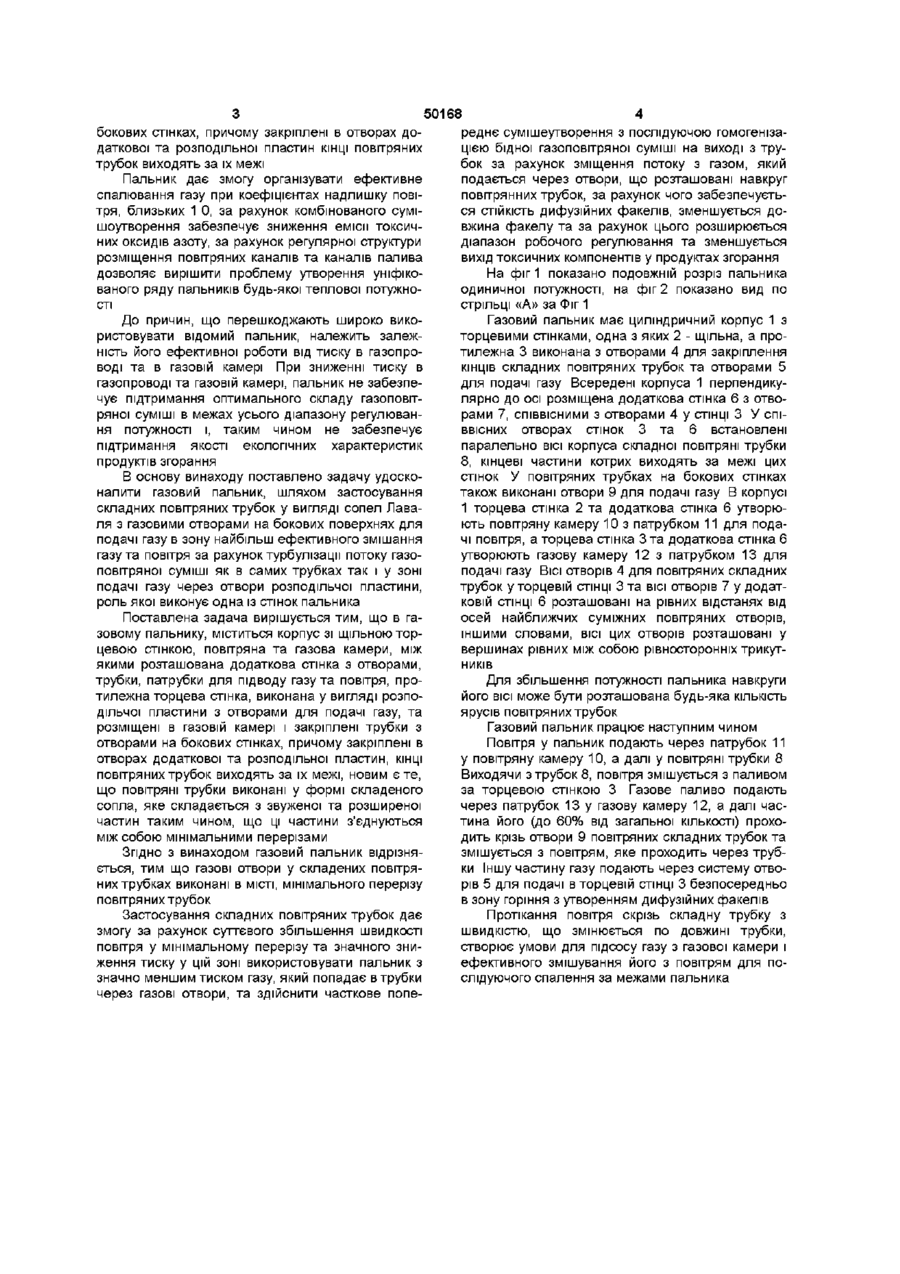

1 Газовий пальник, що містить корпус зі щільною торцевою стінкою, повітряну та газову камери, між якими розташована додаткова стінка з отворами, трубки, патрубки для підводу газу, та повітря, протилежну торцеву стінку, виконану у вигляді розподільної пластини з отворами для подачі газу та розміщених в газовій камері і закріплених трубок з отворами на бокових стінках, причому закріплені в отворах додаткової та розподільної пластин КІНЦІ повітряних трубок виходять за їх межі, який відрізняється тим, що повітряні трубки виконані у формі складеного сопла, яке складається з звуженої та розширеної частин таким чином, що ці частини з'єднуються між собою мінімальними перерізами 2 Газовий пальник згідно п 1, який відрізняється тим, що газові отвори у складених повітряних трубках виконані в МІСЦІ мінімального перерізу Винахід належить до газових пальників з наперед підготовленою газовою сумішшю та з окремими каналами для повітря та газу Пальник може використовуватись в котлах будь-яких типів, у теплогенераторах, в камерах згорання газових турбін, тощо Відомий газовий пальник (Христич В А , Любчик Г Н Газогорелочные устройства для сжигания газа при високих и переменных избытках воздуха -М ВНИИЗГАЗПРОМ, 1978 - с 59), який складається з двох елементів перфорованих пластинстабілізаторів та багатосоплових газових форсунок Використання пластин-стабілізаторів у сукупності з багатосопловими форсунками сприяє не тільки ефективному дозуванню та розподілу компонентів палива, а й забезпечує при цьому подрібнення зони сумішоутворення та горіння завдяки простим конструктивним рішенням пальника Використання перфорованих пластин також сприяє досягненню широкого діапазону регулювання по коефіцієнту надлишку повітря Відомий також пальник (пат Англ №1440071, м кл F23, D 15/04, 1976р), який складається з центральновстановленої газорозподільної багатосоплової форсунки та перфорованого дискастабілізатора, який виконує функцію пластинидозатора повітря Пластина-дозатор розподіляє повітря на первинне та вторинне Комбінована газорозподільна форсунка, у свою чергу, розподіляє газове паливо для попереднього (перед пластиною) та дифузійного (за пластиною) змішування Відомий пальник не вирішує у повній мірі поставленої задачі, а саме отримання потрібних екологічних показників продуктів згорання та можливості уніфікації конструкції, тому, що частина палива, яку подають на попереднє змішування з повітрям, має можливість проскочити зону горіння (за пластиною-дозатором) вздовж стінок корпусу, що призводить до втрати неспаленого палива Відомий газовий пальник, що обраний за прототип (пат Укр № 34812 м кл F23D14/02, F23D 14/22 Бюл № 2 15 03 2001) що містить корпус зі щільною торцевою стінкою повітряну та газову камери, між якими розташована додаткова стінка з отворами, трубки а також патрубки для підводу газу та повітря, протилежну торцеву стінку, виконану у вигляді розподільної пластини з отворами для подачі газу та розміщених в газовій камері і закріплених протилежними кінцями в отворах додаткової стінки повітряних трубок з отворами на До причин, що перешкоджають ефективно спалювати паливо при а
